Az ICT PCB Shuttle Conveyor gyorsan oldalra mozgatja a táblákat, és az SMT vonalat megállás nélkül továbbítja.
a. Nagy sebességű szervo átfutás mindössze 8-10 másodperc alatt
b. Egy gombos szélesség beállítás ugyanaz, mint a teljes vonalon
c. Sima 2-5 sávos váltás táblák karcolása nélkül
d. Teljes SMEMA kézfogás minden sávon
e. Világos háromszínű toronylámpák + riasztócsengő
f. 7 hüvelykes érintőképernyő + PLC szuper egyszerű vezérlés
g. Ingyenes globális helyszíni telepítés és oktatás
I.C.T
| Mennyiség: | |
|---|---|
| Nagy sebességű nyomtatott áramköri lapos szállítószalag a rugalmas többsávos SMT-vonalakhoz

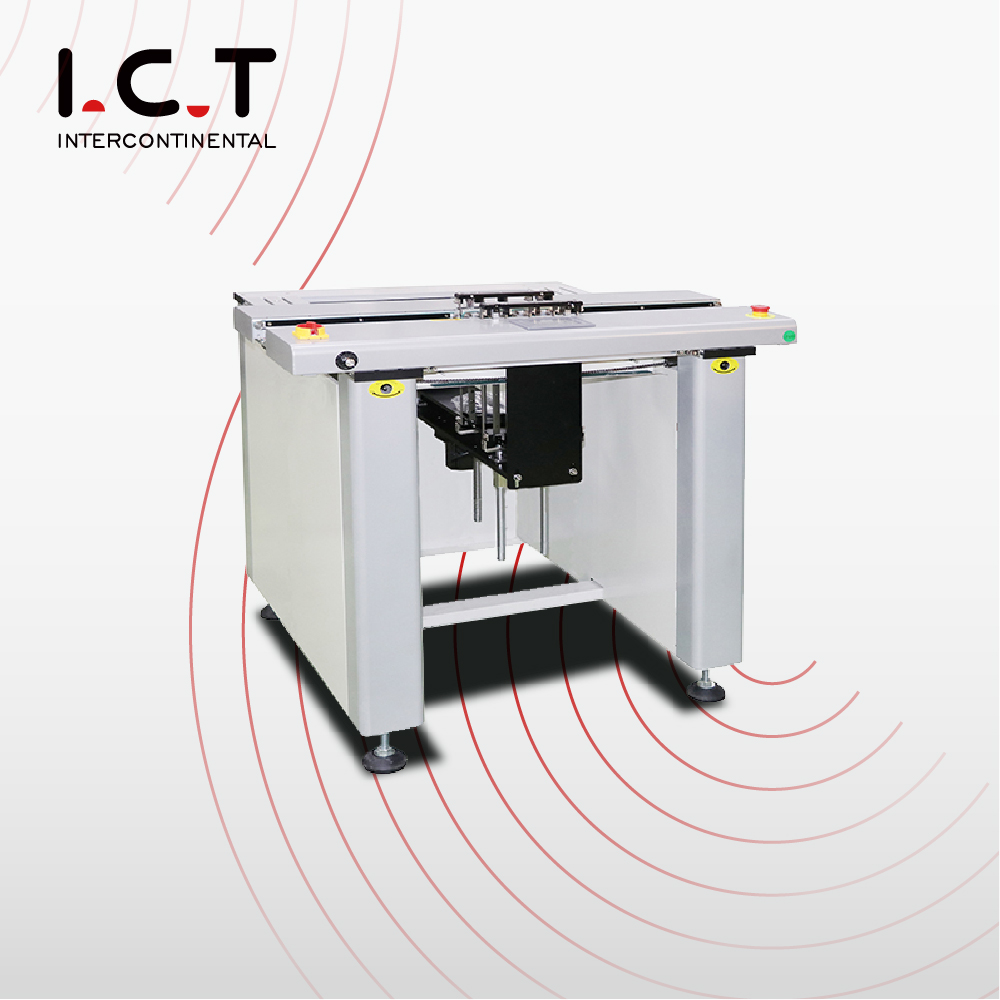

Az ICT PCB Shuttle Conveyor a legokosabb Smt Line Automatic PCB Shuttle Conveyor, amikor azonnal át kell irányítania a táblákat különböző sávokra. A nagy pontosságú szervomotor hajtja, a teljes szállítószalag másodpercek alatt balra vagy jobbra csúszik, miközben megtartja a PCB tökéletes beállítását. Repülési minőségű alumínium váz, csúcsmárkájú érzékelők és az Industry 4.0-ra kész PLC sziklaszilárd pontosságot biztosítanak a hét minden napján, 24 órájában. Az egygombos szélességű szinkronizálás, a teljes CE-védelem és a zökkenőmentes SMEMA-kommunikáció minden PCB Shuttle Conveyort nélkülözhetetlen kellékévé tesz a nagy keverékű, nagy volumenű elektronikai gyárak számára világszerte.
| Komplett szállítószalag család intelligens traverser megoldásokkal
Az ICT több mint tíz szállítószalag-típust kínál, így minden elrendezés tökéletesen működik. A szabványos összekötő szállítószalagok egyszerűen áthelyezik a táblákat. Az ellenőrző és hűtési modellek minőségi lépéseket tesznek. A nagy teljesítményű PCB Shuttle Conveyor 2 sávos, 3 sávos, 4 sávos vagy 5 sávos változatban kapható, rögzített vagy programozható pozíciókban, valamint opcionális puffereléssel minden sávon. Teleszkópos kapuk és NG selejtező egységek is rendelkezésre állnak. Minden Smt Line Automata PCB Shuttle Conveyor hosszában, sávszámában, utazási távolságában és intelligens protokolljában teljesen testreszabható, hogy megfeleljen a pontos gyártási folyamatnak.
| Részletes termékjellemzők
A nagy nyomatékú Panasonic szervomotor és a precíziós lineáris sínek simán mozgatják a teljes szállítószalagot 1000 mm/s sebességgel, ±0,1 mm ismételhetőség mellett. Az edzett acél vezetőkerekek és a rezgéscsillapító kialakítás még maximális sebességnél is kiküszöböli a rázkódást. Minden mechanikus alkatrész megfelel a szigorú ISO és CE szabványoknak, így a PCB Shuttle Conveyor több évtizedes tökéletes sávváltást biztosít.
Több fotoelektromos érzékelő azonnal érzékeli a táblákat és az akadályokat. Világos háromszínű toronylámpák és hangos berregő egyértelműen figyelmezteti a kezelőket. A túlméretezett segélygombok és a teljes fényfüggönyök megfelelnek a CE Cat.4 szintnek. Az ütközésgátló szoftver automatikusan leállítja a mozgást, ha bármi baj van.
A 7 hüvelykes színes érintőképernyő és a megbízható PLC lehetővé teszi a kezelők számára, hogy másodpercek alatt beállítsák a sávpozíciót és a sebességet. Az opcionális Industry 4.0 modul támogatja a Hermes, a CFX és az összes főbb MES protokollt. A szoftverfrissítések és a távdiagnosztika egy életen át teljesen ingyenes.
A szabványos 3 mm-es ESD lapos szíj halkan és tisztán fut. Nehezebb táblákhoz válasszon rozsdamentes acél lánchajtást, amely soha nem csúszik, és tökéletesen kezeli a nagyobb terhelést. Mindkét rendszer hibátlanul működik, miközben a PCB Shuttle Conveyor oldalirányban mozog anélkül, hogy leesne vagy megkarcolná a táblákat.
| Reflow sütő specifikáció
| Paraméter | specifikáció |
|---|---|
| PCB szélessége | 50–400 mm (500 mm opcionális) |
| Szállítószalagmagasság | 900 ± 20 mm |
| Átviteli sebesség | 0,5-20 m/perc állítható |
| Tápegység | AC 220 V 50/60 Hz |
| Energiafogyasztás | 50-150 W |
| Irány | Balról jobbra (jobbról balra választható) |
| Öv anyaga | 3 mm-es ESD lapos szíj vagy lánc |
| Vezérlési mód | PLC + érintőképernyő |
| Egy gombos szélesség beállítása | Nem kötelező (teljes sor szinkronizálás) |
| CE biztonsági szabvány | Teljes burkolat + érzékelő védelem |
* Az IKT folyamatosan dolgozik a minőségen és a teljesítményen, a specifikációk és a megjelenés külön értesítés nélkül frissíthető.
| SMT vonali berendezések listája
Kiváló minőségű PCBA gyártósorunk fejlett berendezésekkel rendelkezik a hatékony és precíz PCB összeszerelés érdekében. A teljesen automatizált SMT sorozat tartalmaz egy rakodót, egy automatikus nyomtatót a forrasztópaszta pontos felhordásához, egy pick-and-place gépet a precíz alkatrészek elhelyezéséhez, egy újrafolyó sütőt a megbízható forrasztáshoz, valamint egy AOI rendszert az alapos hibavizsgálathoz. Ez a kiváló minőségű PCBA gyártósor zökkenőmentes működést, nagy megbízhatóságot és alacsony költségű SMT összeszerelést biztosít, megfelelve a különféle iparági követelményeknek.
| Ügyfél sikertörténete
Két vezető ICT-mérnök Uruguaybe repült, hogy beindítsanak egy teljes, magas keverékű sorozatot egy vezető intelligens elektromos fogyasztásmérő-gyártó számára. A csomag tartalmazott magazinbetöltőket, 471-es és 481-es nyomtatókat, Lyra622 szerelőt, AOI-t, W2-es reflow sütőt, több PCB-szállítószalagot, görgős sorokat és munkaállomásokat. Csapatunk hét napon belül elvégezte a telepítést, a sávfeltérképezést és a teljes kezelői képzést. A gyár most másodpercek alatt, nulla keverés nélkül váltja a termékeket négy sáv között, és a napi teljesítmény 40%-kal nőtt.
| Professzionális képzés és támogatás
A vonaltervezéstől a napi tömeggyártásig az IKT soha nem hagyja el az Ön oldalát. Ingyenes online és helyszíni képzést, élethosszig tartó ingyenes szoftverfrissítést és 7×24-es távoli támogatást kínálunk. Szükség esetén mérnökeink 48 órán belül megérkeznek a világ bármely pontjára. A pótalkatrészeket még aznap szállítják nyolc globális raktárból – a termelés soha nem áll le.
| Ügyfél dicsérete
'Az SMT Conveyor minősége kiemelkedő, az egygombos szélességmódosítás pedig minden műszakban órákat takarít meg.'
'A csomagolás rendkívül erős – a gépek tökéletesek érkeztek két hónapnyi tengeren töltött hónap után.'
'A mérnökök türelmesek, professzionálisak, és minden kérdést percek alatt megoldanak.'
'A válaszidő villámgyors – még hétvégén is!'
'A legjobb értékesítés utáni csapat, akivel valaha dolgoztam.'
| Minősítésünk
Minden IKT-gép CE, RoHS és ISO9001 tanúsítvánnyal, valamint több tucat találmányi szabadalommal rendelkezik. Minden PCB Shuttle Conveyor szigorú 48 órás teljes terhelésű öregedési teszten megy át a kiszállítás előtt. A minőség minden egyes nap beépül – ezért bíznak bennünk az ügyfelek évről évre.
| Rólunk és a gyárról
A 2012-ben, a kínai Dongguanban alapított ICT gyorsan vezető globális SMT-megoldásszolgáltatóvá nőtte ki magát, közel 90 szenvedélyes alkalmazottjával és egy modern, 12 000 m²-es gyárral. Minden alapvető alkatrészt házon belül tervezünk és gyártunk szigorú minőségbiztosítási rendszer szerint. Naponta több mint 1600 vásárló üzemelteti berendezéseinket 72 országból. Nyolc tengerentúli irodájával és folyamatos gyors növekedésével az ICT továbbra is megbízható PCB Shuttle Conveyort és világszínvonalú szolgáltatásokat nyújt az elektronikai gyártóknak világszerte.
