Hatékony PCB -kezelőgép - Optimalizálja az SMT gyártósorát

PCB szállítószalagok a táblák kezelésére

NYÁK -rakodók és beépítők, ellenőrző szállítószalagok, NYÁK -puffer, forgalomirányító és egyéb szállítószalagok a NYÁK -összeszereléshez. Az I.C.T minden NYÁK -kezelési igényét fedezi.

PCB -kezelőgép

Mit tehet az Ön számára a PCB -kezelőgép?

A táblakezelő szállítószalagok a kulcsfontosságú része . sima futó SMT gyártóvezeték, a DIP összeszerelő vonal és a PCBA bevonó vonal
A rakodótól és a destackertől a többi PCB szállítóig, például a PCB pufferekig, a Pass and Fail Sorsters, a Flip és az Unloader. A PCB tábla kezelése egy PCB összeszerelő vonal kulcsfontosságú lejátszója.
PCB -szállító
PCB -szállítószalagok
A PCB-kezelő szállítószalag beépített online és átmeneti módokkal működik. A követelményektől függően a megfelelő módot lehet kiválasztani. A jeleket a SMEMA interfészen keresztül továbbítják, lehetővé téve a PCB -szállítószalag számára, hogy hatékonyan megfeleljen a vonalon lévő különféle termelési igényeknek.
PCB betöltő és Unloader
PCB betöltő és Unloader
A PCB betöltő és az Unloader működési elve magában foglalja a PCB -ket vagy PCBA -kot tartalmazó kazettát a berendezés hosszabbító övére. Miután az automatikus üzemmód aktiválódott, a PCB betöltője és az Unloader pneumatikus push rudat használ a PCB vagy a PCBA átviteléhez a következő berendezésre.
Puffer
PCB -pufferek
A NYÁK-puffer három üzemmóddal működik (átjáró mód, puffer mód és rendezési mód), a gyártási követelmények alapján választható. A jeleket a SMEMA felületen keresztül továbbítják, hogy megfeleljenek a különböző SMT gyártósor, a DIP összeszerelő vonal és a PCBA bevonó vonalig .

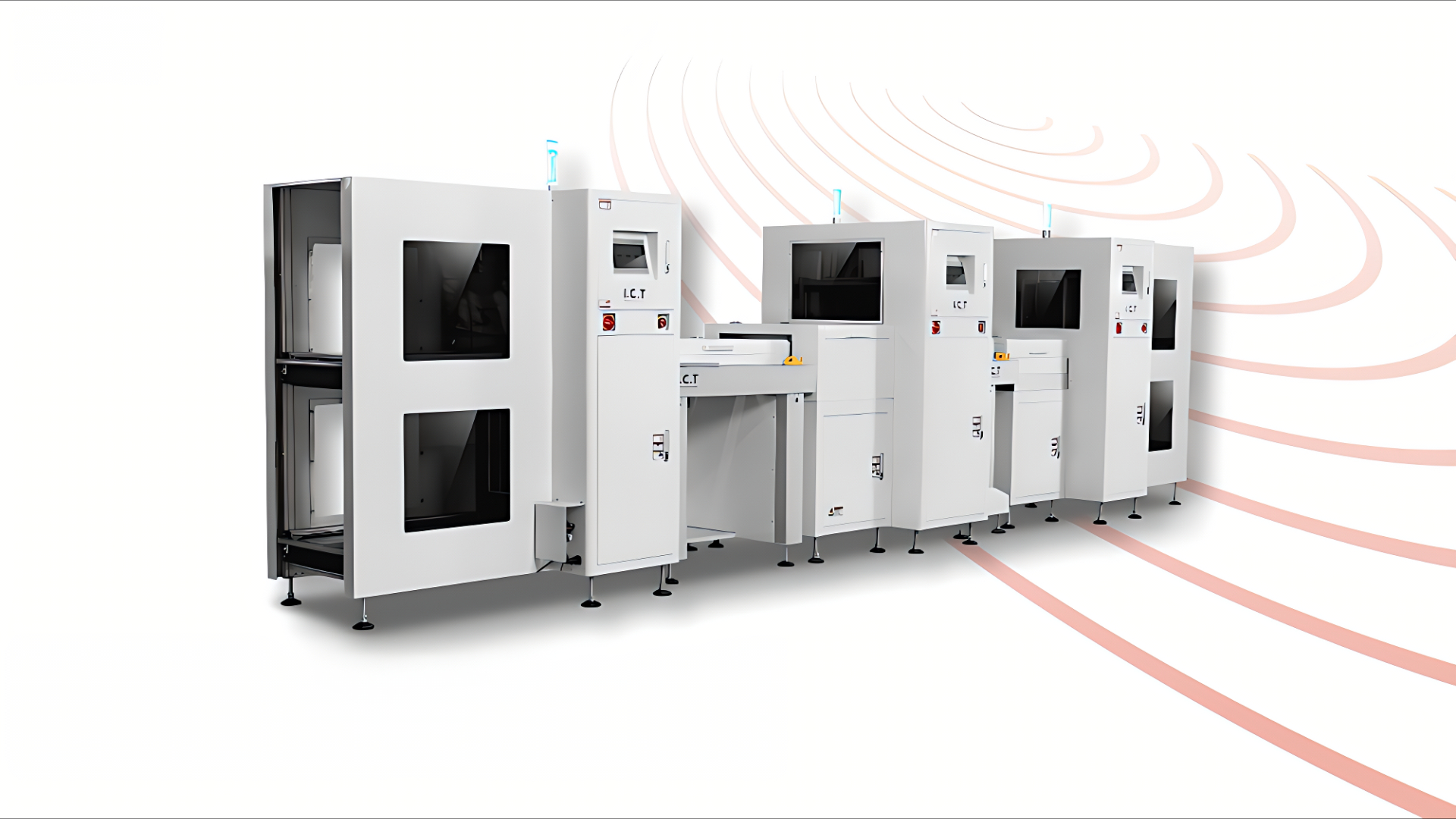

Európai szabványos NYÁK -Kezelő vonalgépek
Ez a videó bemutatja a továbbfejlesztett NYÁK -kezelő berendezésünket, amelyet a zökkenőmentes integrációra, a fokozott hatékonyságra és az európai biztonsági előírások teljes betartására terveztek. Nézze meg, hogy a PCB-kezelési megoldások hogyan korszerűsítik a PCB előállítását, miközben biztosítják a legfelső szintű biztonságot és a megbízhatóságot. Tökéletes az SMT és a DIP gyártósorokhoz, ez a rendszer növeli a termelékenységet és megfelel a globális minőségi követelményeknek.
Szerezz egy árajánlatot most!
A PCB -kezelőgép elengedhetetlen a hatékony és stabil termeléshez

PCB -kezelő szállítószalagok, PCB -rakodók és beépítők, valamint a NYÁK -pufferek automatizálják és korszerűsítik a PCB -táblák átvitelét, betöltését, kirakodását és ideiglenes tárolását. Ez az automatizálás csökkenti a kézi beavatkozást, megakadályozza a vonali leállítást, és biztosítja a folyamatos működést, végül javítja a termelés hatékonyságát és nagyobb előnyöket biztosít a vállalkozások számára.
|
  • SMT gyártósorokban
  • Dip -szerelő vonalakban
  • PCBA bevonóvonalakban
Testreszabható megoldások az SMT -iparban

Testreszabott PCB -kezelési megoldások az ipar számára

Az SMT -iparban a PCB szállítószalagot, a PCB betöltőjét és az Unloader -t és a PCB pufferrendszereket rugalmassággal tervezték, hogy megfeleljenek a különféle vevői igényeknek. Ezen rendszerek hosszát és szélességét mind testreszabhatjuk, hogy megfeleljen a speciális termelési igényeknek.

A testreszabható NYÁK-Kezelőgép fő berendezésként szolgál, amely egy kattintás szélességi beállítási funkcióval rendelkezik az összes szállítóberendezéshez a teljes SMT gyártósor mentén, a DIP szerelővonal és a PCBA bevonó vonal mentén.
PCB ellenőrző szállítószalag SMT gyártósorban

PCB -szállító

A PCB -kezelő szállítószalagjaink hossza és szélessége adaptálható, biztosítva a zökkenőmentes integrációt a gyártósorok bármely beállításához. Ez a testreszabás lehetővé teszi a különféle PCB -méretek hatékony kezelését, a hely és a munkafolyamat optimalizálását a létesítményben.

PCB -kirakó az SMT gyártósorban

PCB betöltő és Unloader

A PCB betöltő és az Unloader rendszerek testreszabhatók a különböző PCB -méretek és a gyártósor konfigurációk befogadására. Ez a testreszabás biztosítja a zökkenőmentes terhelési és kirakodási folyamatokat, javítva az általános termelési hatékonyságot és minimalizálva az állásidőt.
NYÁK -puffer SMT gyártósorban

PCB -pufferek

A PCB pufferrendszerei méretben is testreszabhatók, hogy megfeleljenek a specifikus működési követelményeknek. Ez a rugalmasság biztosítja a PCB -k hatékony pufferolását és rendezését, alkalmazkodva az SMT gyártósoron belüli változó ellenőrzési és minőség -ellenőrzési folyamatokhoz.


PCB -kezelőgép: Az iparág választása a minőség és a megbízhatóság szempontjából

PCB tábla átadása - Szállítsa meg a PCB -ket A -ról B -ból az SMT gyártósoron belül
  • PCB -szállító

    Szállítson PCB -ket az egyik SMT gépről a másikra az SMT gyártósorban.


    IKT csúcskategóriás SMT szállítószalagú szállítószalaggal A PCB szállítószalag legfontosabb jellemzői
    Moduláris kialakítás: A PCB szállítószalag moduláris kialakítást kínál, lehetővé téve az opcionális lehetőséget összeszerelés a konkrét ügyféligények teljesítéséhez.
    Mérgezett acél kialakítás: A robusztus acélból épített PCB szállítói javítják a berendezések stabilitását.
    Állítható sínszélesség: Sima rozsdamentes acél csavarral rendelkezik, hogy könnyen beállítsa a sín szélességét.
    Változó sebességszabályozás: A PCB -szállítószalag változó sebességszabályozást tartalmaz a rugalmas működéshez.
    Áramköri kártya tesztelési mód: Integrált áramköri tesztelési mód a hatékony minőségbiztosítás érdekében.
    Dedikált alumínium rés: Dedikált alumínium nyílást használ az átviteli pályára a NYÁK -lekvárok megelőzésére.
    Nehezebb alsó kialakítás: A nehezebb alsó kialakítás biztosítja, hogy a PCB szállítószalagja nem változik könnyen.
    Testreszabható hosszúság: A PCB -szállítószalag hossza az igények szerint testreszabható.
    SMEMA interfész kompatibilitása: A PCB -szállítószalag kompatibilis a SMEMA interfészgel, biztosítva a zökkenőmentes integrációt más berendezésekkel.


    A PCB szállítószalag meghatározása
    A PCB -szállítószalag hosszát és maximális PCB -mérete testreszabható a termékei szerint.

    Modell SC-500
    Sínhossz (mm) 500
    PCB szélessége 50-350 mm
    PCB iránya L -re vagy r -re - l
    Sebesség Adjustable
    Kapcsoló Átmenő kapcsoló
    Irányító rendszer Ipari vezérlőmodul rendszer
    Platformanyag ESD gumi szőnyeg
    Kommunikáció Smema mindkettőhöz és ou számára
    Tápegység 1 pH AC 220V 50/60Hz (opció: 110 V - 380 V)

    IKT SMT előkelő ellenőrző szállítószalaggal lámpákkal Alkalmazási forgatókönyvek a PCB szállítószalaghoz
    A PCB szállítószalagot elsősorban a PCB összeszerelő vonalakban használják a gépek csatlakoztatására. Általában az SMT nyomtatók mögött, a pick-and-helyes gépek, az átfutó kemencék és az átfutó sütők után helyezkedik el. Ezek a stratégiai helyek biztosítják a PCB -k zökkenőmentes és hatékony átadását a gyártási folyamat során.

    Ezeknek a tulajdonságoknak a beépítésével a PCB szállítója biztosítja a nyomtatott áramköri táblák hatékony, megbízható és testreszabható kezelését. A PCB -szállítószalag robusztus konstrukciója és fejlett funkciói miatt alapvető elem a modern PCB -összeszerelési vonalakban, fenntartva a magas működési és rugalmasságot.
  • PCB betöltő és Unloader

    Az első és az utolsó szállítószalag a PCB összeszerelő sorában: NYÁK LOODER, PCB UNSODER és PCB Destacker


    PCB rakodó A PCB Loader & Unloader legfontosabb jellemzői
    Erős, határozott és stabil kialakítás: A PCB betöltője és az Unloader robusztus és stabil kialakítással büszkélkedhet, biztosítva a hosszú távú tartósságot és a megbízhatóságot.
    Érintőképernyő és PLC vezérlés: Az érintőképernyővel és a PLC vezérlőjével felszerelve a PCB betöltője és Unloader felhasználóbarát műveletet és pontos vezérlést kínál.
    Felső és alsó pneumatikus bilincsek: Jellemzők a felső és az alsó pneumatikus bilincsek a magazin állványának biztonságos tartásához, javítva a PCB rakodó és az Unloader stabilitását.
    Nincs PCB törési garancia: A speciális gázáramkör kialakítása nem garantálja a PCB törését, biztosítva a termékek biztonságát és integritását.
    Automatikus hiba diagnózis: A PCB betöltője és az Unloader tartalmaz egy automatikus hibakód -kijelző funkciót, amely megkönnyíti a problémák diagnosztizálását és javítását.
    Kopásálló kábel: Kopásálló kábeleket használ, biztosítva a PCB rakodó és az Unloader hosszú élettartamát.
    Kompatibilis a SMEMA interfészgel: Teljesen kompatibilis az SMEMA interfészgel, lehetővé téve a PCB rakodó és az Unloader más berendezésekkel való zökkenőmentes integrációját.

    Ezek a funkciók miatt a PCB betöltője és az Unloader alapvető elem a hatékony, megbízható és biztonságos PCB -kezelhetőséghez az automatizált gyártósorokban.


    A betöltő és az Unloader meghatározása

    Modell LD-M
    PCB mérete (mm) 50*50-330*250
    Rack mérete (mm) 355*320*563
    Időtáplálás PCB Másodperc 6 kb. vagy adja meg
    Indexáló hangmagasság 10.20.30.40 mm vagy adja meg
    Irányító rendszer PLC
    Légi ellátás 4-6 bar, 10ltr/perc
    Szállítási magasság 900+20 mm (vagy az ügyfelek meghatározva)
    PCB iránya Lto r vagy r - l
    Kommunikáció SMEMA Bothin & Out számára
    Erőjel 1 pH AC 220V 50/60Hz (0PTION: 110 V - 380 V)


    NYÁK -BEÁLLÍTÓ A PCB betöltő és a PCB alkalmazása és előnyei Kirakó
    A PCB betöltőjét és a PCB kirakodót széles körben használják különféle forgatókönyvekben, például az SMT gyártóvezetékekben, a DIP összeszerelő vonalakban és a PCBA bevonási vonalakban. Ezeket a gépeket elsősorban a PCB és a PCBA termékek betöltésére és kirakodására használják. A standard felszerelés 50 mm x 50 mm és 620 mm x 460 mm közötti termékméreteket tartalmaz, a testreszabási lehetőségek rendelkezésre állnak a speciális méretű követelményekhez.

    A PCB betöltő és a PCB-beutazó egyik fő előnye az, hogy képesek-e a PCB-ket és a PCBA-kot anyagi kazettákba betölteni, jelentősen csökkentve a kézi beavatkozás szükségességét az automatizált gyártósorokban. A hatékonyság fokozása biztosítja a simább működést és a termelékenységet a gyártási folyamatokban.
  • Puffer


    Ng puffer Csúcskategóriás puffer
    Ez az eszköz gyorsítótárazhat az AOI -t vagy az SPI -t és más tesztelőgépet az NG és az OK táblából, az OK tábla a következő folyamatba áramlik, és az NG tábla a felső szállítószalaghoz áramlik, hogy megvárja a kézi megerősítést.
    Sebességváltó tartós hengerrel (nem kell cserélni az övet)
    Kis gép lábnyoma.
    Gyors, sima és pontos retri
    Párhuzamos és sima szélesség
    Három működési mód: FIFO, LIFO, átadás.
    Kompatibilis SMEMA Interfa.







    A PCB puffer meghatározása

    Modell NB-L
    Dimenzió (mm) 1000*790*1650
    PCB mérete (mm) 50*50-460*350
    Ciklusidő Kb. 10 másodperc
    NYÁK -kapacitás 20dbs vagy adja meg
    Irányító rendszer PLC
    Hatalom Max 250 VA
    Szállítási magasság 900 ± 20 mm (vagy az ügyfél megadva)
    PCB iránya L -re vagy r -re - l
    Kommunikáció SMEMA mind az In, mind a Out számára
    Tápegység 1 pH AC 220V 50/60Hz (opció: 110 V - 380 V)
    Súly 300 kg


    LED többfunkciós hűtés függőleges puffer
    Ng puffer kulcsfontosságú jellemzők és alkalmazás forgatókönyvei
    NG puffermodellek: Az NG puffer elérhető az NB-L és NB-XL modellekben. A támogatott minimális PCB mérete 50 mm x 50 mm, míg a maximális NYÁK -méretek 460 mm x 350 mm és 530 mm x 460 mm.
    Alkalmazási forgatókönyvek: A NG puffert elsősorban az SMT gyártósorokban, különösen az SPI (Scorer Paste ellenőrzés) után használják, hogy a PCB -ket pufferolják a nyomtatott forrasztópaszta kézi ellenőrzésére.
    Az NG puffer integrálásával a gyártósorba hatékonyan kezelheti a PCB Flow-ját és biztosíthatja a magas színvonalú ellenőrzési folyamatokat.

Mi teszi a PCB -kezelőgépet a végsővé

Gyártó társ?

  • Egyedi értékesítési pontok

    Az SMT -iparban az I.C.T PCB -kezelőgépek, beleértve a PCB szállítószalagokat, a PCB rakodókat és a beépítőket, valamint a PCB puffereket, számos egyedi értékesítési pontot kínálnak:

    Testreszabható dimenziók: Az I.C.T NYÁK -kezelőgépek hossza és szélessége szerint testreszabhatók, hogy megfeleljenek a konkrét vevői igényeknek, biztosítva a zökkenőmentes integrációt a termelési beállításokba.

    Egy kattintással a szélességi beállítás: A gyártósor mentén lévő összes szállítási berendezés egy kattintás szélességű beállítási funkcióval rendelkezik, lehetővé téve a gyors és hatékony változtatásokat a különböző PCB-méretek befogadására.

    Robusztus és stabil kialakítás: A gépeket olyan rugózott, határozott mintákkal építik fel, amelyek javítják a stabilitást és a tartósságot, biztosítva a megbízható működést még nagy igényű környezetben is.

    Fejlett vezérlőrendszerek: Az érintőképernyőkkel és a PLC vezérlőjével felszerelt I.C.T PCB-kezelőgépek felhasználóbarát interfészeket és pontos irányítást biztosítanak a műveletek felett.

    Hatékony rendezés és pufferolás: Az NG puffergépek fejlett válogatási módokat kínálnak, automatikusan a jó és a rossz PCB -k tárolását és rendezését, ami csökkenti a kézi beavatkozást és javítja az ellenőrzési hatékonyságot.

    Zökkenőmentes integráció: Minden PCB -kezelőgépünk kompatibilis a SMEMA interfészgel, lehetővé téve az egyszerű integrációt más SMT berendezésekkel és biztosítva a sima működést a gyártósoron keresztül.

    Továbbfejlesztett biztonsági funkciók: A gépekben a speciális gázáramkör -tervek nem garantálják a PCB törését, biztosítva a termékek biztonságát és integritását a kezelési folyamat során.

    Ezek az egyedi tulajdonságok miatt az I.C.T PCB -kezelőgépek kiemelkednek az SMT -iparban, testreszabható, hatékony és megbízható megoldásokat biztosítva a termelési igényekhez.
  • Technológiai újítások

    Az SMT -iparban az I.C.T PCB -kezelőgépek technológiai innovációinak és versenyelőnyeinek néhány technológiai innovációja és versenyelőnye:

    Intelligens automatizálás: A fejlett automatizálási technológiák, például a PLC vezérlő és az érintőképernyő interfészek integrálása javítja a működési hatékonyságot és csökkenti a kézi beavatkozás szükségességét, ami nagyobb termelékenységet eredményez.

    Adaptív rugalmasság: A gépek testreszabható dimenziókkal és egy kattintás szélességi beállítási képességeivel rendelkeznek, lehetővé téve számukra, hogy zökkenőmentesen alkalmazkodjanak a változó termelési követelményekhez és a PCB méretéhez.

    Továbbfejlesztett biztonsági funkciók: A speciális gázáramkör -tervek beépítése és a robusztus konstrukció biztosítja a PCB -k biztonságát és integritását a kezelés során, csökkentve a törés vagy károsodás kockázatát.

    Fejlett válogatás és pufferálás: Az NG puffergépek kifinomult rendezési módokat kínálnak, automatizálják a jó és a rossz PCB -k tárolását és rendezését, ezáltal ésszerűsítve az ellenőrzési folyamatot és javítva az általános hatékonyságot.

    Zökkenőmentes integráció: A kompatibilitás az SMEMA felületével lehetővé teszi az egyszerű integrációt más SMT gépekkel, megkönnyítve a sima kommunikációt és a koordinációt a gyártósoron keresztül.

    Megbízhatóság és tartósság: A robusztus és stabil minták javítják gépeink megbízhatóságát és tartósságát, biztosítva a következetes teljesítményt is az igényes termelési környezetben.

    Folyamatos innováció: Elkötelezettek vagyunk a folyamatos kutatás és fejlesztés mellett, folyamatosan arra törekszünk, hogy új technológiákat és jellemzőket vezessünk be, amelyek megnyomják a PCB kezelésének hatékonyságát és hatékonyságát.

    Ezek a technológiai innovációk és az iparág vezető képességei versenyelőnyt nyújtanak a PCB-kezelő gépeink számára az SMT-iparban, amely megbízható, hatékony és jövőbiztos megoldásokat kínál az ügyfelek számára termelési igényeikhez.

A PCB-kezelő gépek kiválóságának valós ajánlásai!

Fedezzen fel többet a PCB -kezelési alkatrészek tartományában!

Automatizálja a PCB összeszerelő vonalát a tábla szállítószalagokkal, PCB rakodókkal és NYÁK -behelyezőkkel , ellenőrző szállítószalagokkal, hullámforrasztók szállítószalagokkal , és még sok más segítségével.
Az I.C.T minden NYÁK -kezelési igényét fedezi.

Rakodó és kirakodó

Van kérdése? Itt vannak válaszok a PCB -kezelőgépekről

  • Hogyan van elrendezve a szállítás az SMT PCB kezelőgép számára?
    加 Created with Sketch.
    形状 Created with Sketch.
    Különféle logisztikai módszereket fogadunk el. Kiválaszthatja a legkényelmesebb vagy költséghatékonyabb módon.
    A hajózást általában a szakmai logisztikai társaságok rendezik az Ön helyének és megrendelési követelményeinek alapján, megfelelő módszereket, például földet, tengeri vagy légi szállítást alkalmazva.
  • Mennyi az SMT PCB -kezelőgép átfutási ideje?
    加 Created with Sketch.
    形状 Created with Sketch.
    Az átfutási idő a megrendelés méretétől, a testreszabási követelményektől és az aktuális termelési feltételektől függ. Általában arra törekszünk, hogy megszervezzük a termelést, amint a megrendelést megerősítik, és arra törekszünk, hogy megfeleljen a szállítási követelményeknek.
  • Hogyan idézik az árképzést az SMT PCB kezelőgép?
    加 Created with Sketch.
    形状 Created with Sketch.
    Az árképzés általában a konkrét vevői igényeken alapul, beleértve a gépmodelleket, a testreszabási lehetőségeket, a mennyiséget és a kézbesítési helyet. Vegye fel a kapcsolatot értékesítési csapatunkkal, részletes projektkövetelményeket biztosítva, és pontos árajánlatot adunk Önnek.
  • Mi van, ha a gép hibáztatja?
    加 Created with Sketch.
    形状 Created with Sketch.
    Ha a gép meghibásodik, kérjük, azonnal vegye fel a kapcsolatot az értékesítés utáni szolgáltató csapatunkkal. Gondoskodunk arról, hogy a technikusok azonnal megérkezzenek a helyszínen ellenőrzéshez és javításhoz, biztosítva, hogy a gyártósor a lehető leghamarabb folytatja a normál működést.
  • Biztosítja a telepítési és képzési szolgáltatásokat?
    加 Created with Sketch.
    形状 Created with Sketch.
    Igen, telepítési és képzési szolgáltatásokat nyújtunk. Amint a gép megérkezik a létesítménybe, ha szüksége van, technikusaink elmehetnek a gyárba, hogy telepítsék azt, és biztosítsák a szükséges képzést az üzemeltetők számára, hogy biztosítsák, hogy a berendezések megfelelő működtetését és karbantartását biztosítsák.
  • Kínál testreszabott megoldásokat?
    加 Created with Sketch.
    形状 Created with Sketch.
    Igen, testreszabott megoldásokat kínálunk, amelyek az ügyfél-specifikus követelményekhez igazodnak a PCB-kezelőgépek számára. Kérjük, tájékoztasson minket az Ön igényeiről, és mi testreszabott megoldást nyújtunk Önnek.
    Ezenkívül az OEM szolgáltatást is elvégezhetjük, de el kell küldenie nekünk a csomagolást és a logó kialakítását.
