ICT-LV733
I.C.T
| Mennyiség: | |
|---|---|

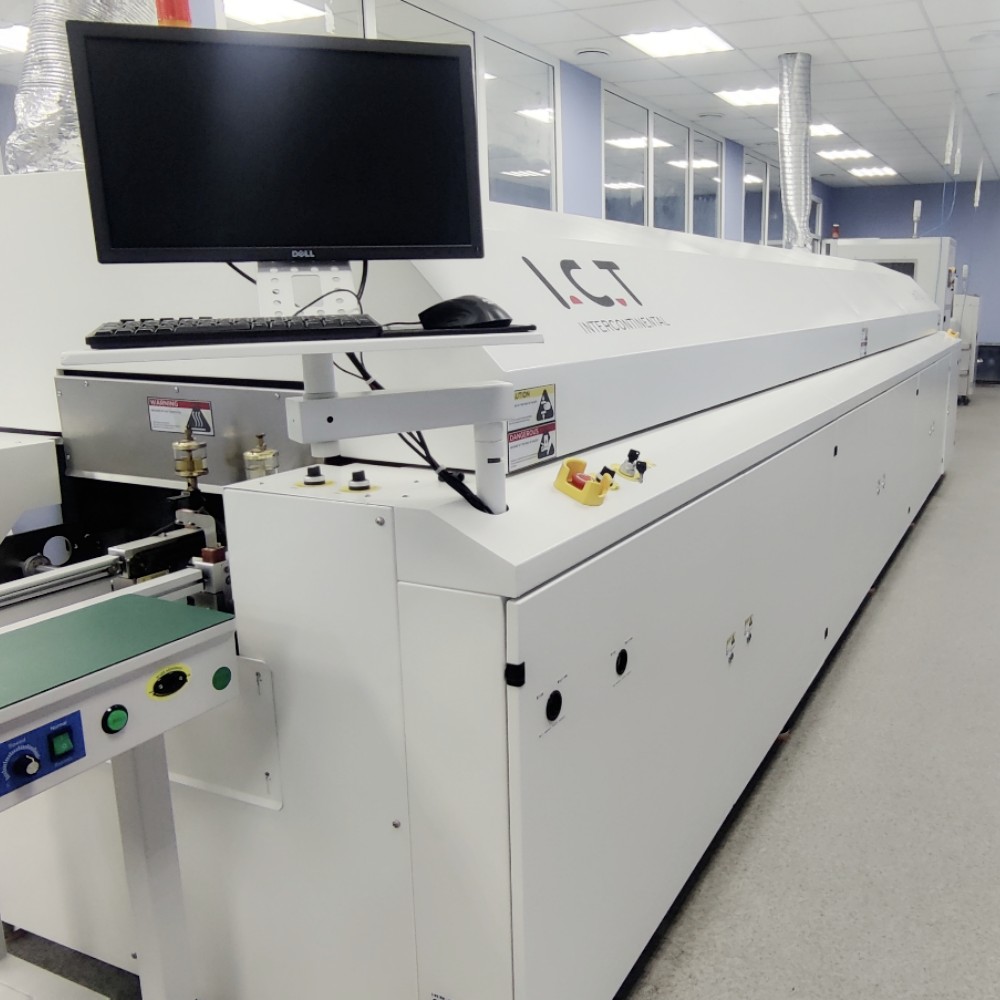

| Fejlett vákuum-visszafolyó sütő
Az ICT zászlóshajója, vákuum-visszafolyó sütő üregmentes, ólommentes forrasztáshoz. Az új koncepció kialakítása kiváló fűtési és vákuumteljesítményt biztosít. A PC-Siemens PLC 99,99% feletti stabil hőmérsékletet szabályoz 0,7 °C-on belül. Az első osztályú modulok optimalizálják a zónaintervallumokat az egyenletes ismétlés érdekében. A Windows kínai-angol kapcsolót, jelszót, rekordokat, görbeelemzést, virtuális szimulációt, öndiagnosztikát, megfigyelést, automatikus fájlokat, dinamikus átvitelt kínál. A hűtés gyorsan beállítja a lejtőket. Többféle biztonsági védelem. Megfelel a CE CCC UL szabványnak. Inverteres motorok meleg levegőhöz. Gázforrás nincs, motorfedél rúd. Az importált alkatrészek kevés karbantartást igényelnek. Opcionális fluxustisztító kamra. A zárt hurkú sebesség pontos. Külső vízhűtés elérhető. Vezető Reflow sütőgyártóként 450 mm széles reflow sütőt építünk komplex PCB-k számára. Ez a vákuum-visszafolyó sütő hatékonyan kielégíti a különféle csúcskategóriás igényeket.
| Jellemző
Vákuumos reflow sütőpár PC Siemens PLC a 0,7°C pontos tartáshoz. A 99,99% feletti stabilitás megakadályozza a hibákat. Műveletek rögzítése, görbék mérése, elemzések, virtuális szimulációk, automatikus hibaészlelés, valós idejű monitorozás, dokumentumok mentése, élő tábla megjelenítése. Kétnyelvű egyszerű. Biztonságos jelszó. Teljes folyamatfigyelés. Gyors öndiagnózis. Ólommentes strapabíró viselet. Tétel konzisztens. Nulla újradolgozása. Nagy hangerő tökéletes. Napi megbízható. Reflow sütőgyártóként szigorú ellenőrzést biztosítunk. Extra túlmelegedés riasztó. Minden táblát hozzáigazít. A vákuum zökkenőmentesen integrálódik.
Hatékony fűtési rendszer
Zárt hurkú vákuum-visszafolyó sütő sebessége ±2mm/perc zár. A PCB-k ütésmentesen simítják. Központi támogató kettős átviteli cég. Külső vízhűtés lehetőség. Gázmentes telepítés egyszerű. Motorfedél biztonsági rúd. Importált alkatrészek csendes, strapabíró. Szerszámmentes gyors szerviz. Rendszeres riasztások. Gazdaságos energiatakarékosság. Élő közlekedési képernyő. Hosszú futás stabil. A táblaméretek megfelelőek. A vonalkimenet magas. Hibák nincsenek. Reflow sütő 450 mm-es, állandó szállítószalag. A kétsávos váltás megakadályozza.
Az üzbegisztáni elektronikai gyártó csapatot küldött az ICT-gyárba, hogy ellenőrizze a teljes SMT-sorrendet. Kipróbálták az L10-es vákuum-visszafolyó sütő modellt a miénkhez hasonló vákuumtechnológiával. A telepítéshez DECAN S1 gyorselhelyező, 5151 pontos nyomtató, AI-5146 intelligens AOI, NG/OK automata rakodók, szalagos sima szállítószalagok, paszta precíz keverő, hűtött széf szekrény tartozott. Több ezer tábla futott le, minden alkalommal 1% alatti üreg. A hőmérsékleti görbék laposak 0,7°C-on belül a kezdetektől a végéig. Csendes működés, percek alatt könnyen tisztítható. Mérnökeink betanították a receptbeállítást, a vákuumhúzási időzítést. Az ügyfél ámulatba ejtette az üresedésmentes eredményeket a tápmodulokon. Boldogan aláírva, extra reflow sütőt rendelt 450 mm-es második vonalhoz. Reflow sütőgyártóként ez a látogatás bebizonyította, hogy a vákuum-visszafolyós sütők legjobb választása a nagy megbízhatósági igények kielégítésére.
| SMT Reflow sütő specifikáció
| ICT-LV733 | ICT-LV733N | |
| MÉRETEK ÉS SÚLYOK | ||
| Dimensions | 7000*1430*1530mm | |
| Szükséges terület | 10,05 m2 | |
| Súly | kb. 3200 kg | kb. 3300 kg |
| Terhelhetőség egységnyi területre 400 kg/m2 | 400 kg/m2 | |
| FOLYAMAT KAMRA FŰTÉS | ||
| Fűtési zónák hossza | 3730 mm | |
| Az előmelegítő zónák mennyisége | 7 | |
| Az előmelegítő zónák hossza | 2675 mm | |
| Csúcszónák mennyisége | 3 | |
| Bemelegítési idő | kb. 20 perc | |
| VÁKUUMZÓNA | ||
| Vákuum maximális nyomás | 0,1-12 kpa | |
| Vákuumszivattyú áramlása | 1500/perc | |
| Nyomáscsökkentési idő | ≦10S | |
| Termékidő | ≧ 40S | |
| HŰTÉSZÓNA | ||
| A hűtési zónák mennyisége | 3 (felső 3/alsó 3) | |
| Hűtési zónák hossza | 1460 mm | |
| SZÁLLÍTÓ | ||
| Szállítási szint | 900 ±20 mm | |
| PCB szélessége | L500 - W400mm | |
| Szállítószalag vezérlés | 3 fokozatú, független vezérlés | |
| Szállítószalag száma | 1 | |
| Állítható szállítószalag sebesség | 300 - 1800 mm/perc | |
| INTERFÉSZEK | ||
| Beír | Smema | |
| Feszültségellátás | 5-vezetékes rendszer 3P,N,PE 380 VAC ± 5 % 50 Hz Egyéb feszültség kérésre | |
| Csatlakoztatott terhelés | 65 kW | |
| Működési kapacitás | 16 kW | |
| Mivel a működési hatékonyság a folyamatparaméterek beállításaitól függ, a ténylegesen elért értékek eltérhetnek az itt feltüntetett értékektől. | ||
| SMT vonali berendezések listája
Kiváló minőségű PCBA gyártósorunk fejlett berendezésekkel rendelkezik a hatékony és precíz PCB összeszerelés érdekében. A teljesen automatizált SMT sorozat tartalmaz egy rakodót, egy automatikus nyomtatót a forrasztópaszta pontos felhordásához, egy pick-and-place gépet a precíz alkatrészek elhelyezéséhez, egy újrafolyó sütőt a megbízható forrasztáshoz, valamint egy AOI rendszert az alapos hibavizsgálathoz. Ez a kiváló minőségű PCBA gyártósor zökkenőmentes működést, nagy megbízhatóságot és alacsony költségű SMT összeszerelést biztosít, megfelelve a különféle iparági követelményeknek.
| Videó az ügyfelek sikeréről
Az IKT teljes körű támogatása a vákuum-visszafolyó sütő a telepítéstől az élettartamig. Helyszíni beállítás, a kezelő gyakorlati oktatása a függetlenségig. A globális mérnökök 48 órát repülnek bármilyen probléma esetén. A távoli hozzáférés a problémák 95%-át azonnal megoldja. Folyamatmódosítás nélküli új termékek. Alkatrészek kiszállítása 8 raktárból aznap. Éves ingyenes ellenőrzés fenntartása csúcs. Szoftverfrissítés örökre, költség nélkül. 24 órás WhatsApp közvetlen vonal. Az oktatóvideók minden nyelven dokumentálnak. A szolgáltatás rugalmas költségvetést tervez. Nulla állásidő garancia. A Reflow sütő gyártójaként a 450 mm-es reflow sütőt is lefedjük. Az ügyfelek a termelésre összpontosítanak, mi kezeljük a pihenést.
| Professzionális képzés és támogatás
A gyárak szeretik a mérnököket, akik gyorsan érkeznek, és okos módszerekkel oldják meg a vákuumproblémákat. vákuum visszafolyó kemence folyamatosan működik évekig üregek mindig alacsonyak. Csomagolás acél fa védi óceán utazás tökéletes. Óra alatt bármely időzónára válaszol. Az új munkatársak képzése komplex receptek elsajátítása két nap. A minőségi forrasztókötések tükörfénye egyenletes. Energiamegtakarítás észrevehető számlák. Az egyszerű felület csökkenti a hibákat. A legjobb üreg eltávolítás a piacon. A Reflow sütő gyártójaként a 450 mm-es reflow sütő hibátlanul nyeri el a dicséretet. Összességében a valaha volt legokosabb frissítési vonalak.
| Ügyfél dicsérete
Vákuum reflow sütő CE RoHS ISO9001 tanúsítvánnyal tele. Több mint 50 szabadalom vákuum fűtés szabályozás. CCC UL TUV egyes modellek. Harmadik fél által tesztelt biztonsági elektromos vákuum. Zöld nem ártalmas anyagok. A jelentések részletezték az egyes egységeket. Könnyű vámkezelés világszerte. Európa USA Ázsia elfogadja közvetlenül. Bizonyítsa megbízhatónak a környezet biztonságát. Minden alkatrész szigorú ellenőrzése. Reflow sütőgyártóként a 450 mm-es reflow sütő megfelel a legmagasabb követelményeknek. Az ügyfelek magabiztos kritikus alkalmazások.
| Minősítésünk
Az ICT saját fejlett K+F központját és teljes gyártósorait üzemelteti egy 12000 m²-es csúcstechnológiás létesítményben a kínai Dongguanban. 89 fős elkötelezett szakemberből álló csapatunk 20 tapasztalt, az innovációra összpontosító mérnökből áll. A 2012-ben alapított cégünk több mint 40%-os éves növekedést ér el ügyfélközpontú megoldásaink révén. Büszkén szolgálunk ki több mint 1600 aktív ügyfelet a világ 72 országában. Minden folyamat szigorú minőségellenőrzési protokollokat követ a nyersanyagoktól a végső tesztelésig. Az átfogó ISO irányítási rendszer garantálja a következetességet és a nyomon követhetőséget. Ez az integrált megközelítés lehetővé teszi számunkra, hogy teljes kulcsrakész SMT-sorokat szállítsunk, beleértve a megbízható Reflow forrasztókemencét, amely világszerte segíti a gyárakat hatékony, méretezhető műveletek kiépítésében az SMD forrasztókemencével.
| Az IKT-ról és a gyárunkról
IKT saját K+F termelés 12000 m² fejlett Dongguan gyárban. 89 alkalmazott és 20 mérnök naponta újít. 2012 óta évi 40%-os növekedés. Több mint 1600 ügyfelet szolgál ki 72 országban. Szigorúan ellenőrizze a szállítás minden lépését. ISO rendszer nyomon követése minden. Teljes SMT megoldások kulcsrakészen. Reflow sütőgyártóként építsen vákuumos reflow sütőt plusz vezetékeket. A globális raktárak szervizközpontjai gyors segítség. Egyablakos elektronikus összeszerelés. reflow sütő 450mm mag high-end.
