Mi az a PCB?
PCB (nyomtatott áramköri kártya) a csupasz kártya hagyományos neve. A NYÁK-t elektronikus alkatrészek mechanikus megtámasztására és elektromos összekapcsolására használják vezetőpályák, pályák vagy jelnyomok segítségével, amelyek nem vezetőképes hordozóra laminált rézlemezekből vannak maratva.

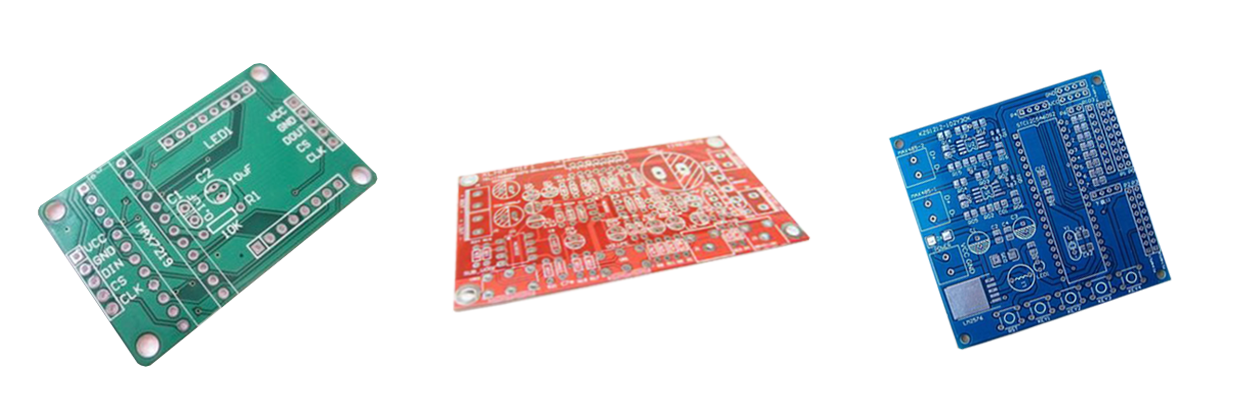

PCB (nyomtatott áramkör)
Ha a kártya csak réz pályákkal és jellemzőkkel rendelkezik, és nem gyártanak áramköri elemeket, például kondenzátorokat, ellenállásokat vagy aktív eszközöket a kártya tényleges hordozójába, akkor pontosabban nyomtatott huzalozási táblának (PWB) vagy maratott huzalozási táblának nevezik.
Üres NYÁK-kártyán hajtsa végre az SMT-t (vagy DIP beépülő modult), és a kapott terméket nevezhetjük PCBA-nak (printed circuit board assembly), vagy ezt a folyamatot PCBA-nak (printed circuit board assembly). Amikor szétszedjük az elektronikai terméket, láthatjuk, hogy az áramköri lap tele van alkatrészekkel, és az áramköri kártya jelenleg a PCBA által feldolgozott PCB.

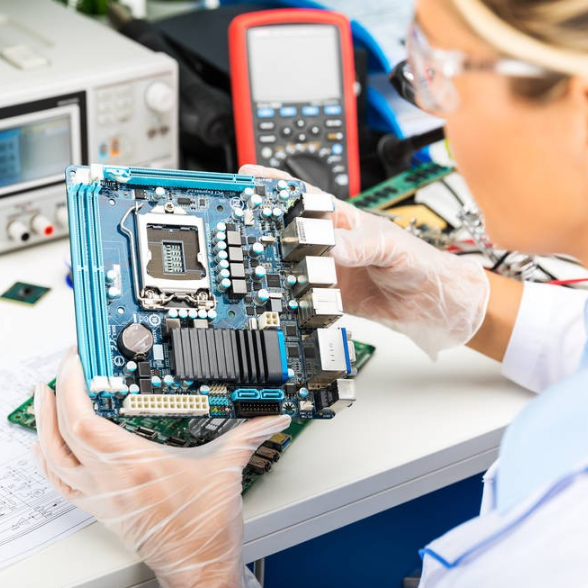

PCBA (nyomtatott áramköri lap szerelvény)
Mi az az SMT?
Az SMT (Surface Mounted Technology) egy olyan módszer, amelyben az elektromos alkatrészeket közvetlenül egy nyomtatott áramköri kártya (PCB) felületére szerelik fel, és jelenleg a legnépszerűbb technológia és eljárás az elektronikai összeszerelő iparban. Az ilyen módon szerelt elektromos alkatrészt felületre szerelhető eszköznek (SMD) nevezik.
Normál körülmények között az általunk használt elektronikai termékeket a PCB, valamint a különféle kondenzátorok, ellenállások és egyéb elektronikus alkatrészek a tervezett kapcsolási rajz szerint tervezik, így mindenféle elektromos készüléknek különféle smt chip-feldolgozási technikákra van szüksége. SMT vonal :
Betöltő --> Forrasztópaszta nyomtatás --> Kiszedés és elhelyezés --> Reflow sütő --> Optikai ellenőrzés --> Kitöltő.
Az SMT berendezések mellett lézeres jelölőgépek is használhatók a termék azonosítására és nyomon követésére a gyártási munkafolyamatokban.
SMT vonal
Mi a különbség a PCB és az SMT között?
A PCB a Printed Circuit Board rövidítése, ami egy kártya. Elektronikus alkatrészek támogatására és elektromos áramkörök biztosítására használják, hogy az elektronikus alkatrészek között teljes elektromos áramkör jöjjön létre.
Az SMT egy áramköri kártya összeszerelési technológia. Elektronikus alkatrészeket rögzít egy üres PCB kártyára egy folyamaton keresztül. Ez a legnépszerűbb folyamattechnológia, amely támogatást nyújt az elektronikus alkatrészek között, és áramköröket biztosít a teljes áramkör kialakításához.
