magyar Nézetek:0 Szerző:Site Editor Megjelenési idő: 2026-08-21 Eredet:Webhely
Az SMT toldógépek csökkentik a felszedési és elhelyezési állásidőt azáltal, hogy lehetővé teszik a kezelők számára, hogy új alkatrész-tekercset csatlakoztassanak, mielőtt az aktuális orsó teljesen kifogyna. Ahelyett, hogy leállítaná az elhelyező gépet a tekercscsere miatt, a gyártósor folytathatja az alkatrészek adagolását a régi és az új hordozószalagok közötti ellenőrzött toldáson keresztül.
Sok SMT gyár számára a tekercscsere kis feladatnak tűnik. A valóságban az ismételt tekercsleállások az alacsony sorkihasználás egyik rejtett oka lehet. Az egyes anyagcsere során elveszett néhány perc nem tűnik komolynak, de ha ugyanaz a probléma sok adagolóban és sok műszakban történik, a teljes állásidő jelentőssé válhat.
Ez a cikk elmagyarázza, hogy az SMT toldógépek hogyan csökkentik az SMT gépek állásidejét , miért fontos a folyamatos alkatrész-adagoló rendszer a modern termelésben, és hogyan javíthatja a folyamatos SMT anyagcserét a pick and place sor teljesítményét.
A pick and place gép az alkatrészek stabil ellátásától függ. Ha az adagoló nem szállítja ki időben az alkatrészeket, a gép várhat, lelassulhat vagy leállhat. Az orsócsere az egyik leggyakoribb oka ennek a megszakításnak, mivel minden komponens orsónak korlátozott mennyisége van.
Amikor egy orsó már majdnem üres, a kezelőnek elő kell készítenie a következő orsót, és meg kell győződnie arról, hogy a megfelelő anyag van betöltve. Ha ez a folyamat lassú vagy rosszul szabályozott, az elhelyezőgép elveszítheti a termelési időt. A nagysebességű SMT gyártásban ez különösen költséges, mivel az elhelyező gép gyakran a terméksor egyik fő termelékenységi központja.
Az állásidő egyik közvetlen oka az anyagi kimerülés. Ha az aktuális orsó elfogy, és a következő orsó nem áll készen, az adagoló nem tudja folytatni az alkatrészek ellátását. A gép ezután szünetelhet, amíg a kezelő be nem fejezi a cserét.
Ez a késleltetés nem csak az új tekercs felszereléséhez szükséges idő. Ez magában foglalhatja a gyaloglási időt, a megfelelő anyag keresését, a tekercscímke ellenőrzését, a szalag előkészítését, az adagoló befűzését és a gyártás újraindítását. Ha a vonalnak sok nagy fogyasztású alkatrésze van, ez a probléma a műszak során többször is előfordulhat.
Még a képzett operátorok sem lehetnek egyszerre mindenhol. Sok gyárban egy kezelő több gépet, adagolót vagy anyagállomást is felügyelhet. Ha egyszerre több tekercs igényel figyelmet, a válaszidő szűk keresztmetszetté válik.
A kézi válaszadási késések gyakoriak a forgalmas gyártási időszakokban. Előfordulhat, hogy a kezelő nem veszi észre elég korán a majdnem üres orsót, vagy egy másik váltást kezel, amikor az adagoló leáll. A jobb összeillesztési folyamat segít csökkenteni a nyomást, mivel az új tekercs a leállás előtt előkészíthető és csatlakoztatható.
A gép leállítása nem mindig korlátozódik magára az orsó cseréjére. Leállás után előfordulhat, hogy a kezelőnek meg kell erősítenie az adagoló állapotát, törölnie kell a riasztásokat, ellenőriznie kell az anyagáramlást, és ellenőriznie kell, hogy az elhelyezés megfelelően folytatódik-e. Ez újraindítási veszteséget okoz.
Amikor gyakran előfordulnak megállások, a vonal elveszti a ritmust. A kezelők több időt töltenek a riasztásokra való reagálással, ahelyett, hogy előre irányítanák a folyamatot. Ez az egyik oka annak, hogy a gyárak olyan módszereket keresnek, amelyek megakadályozzák az orsóval kapcsolatos leállásokat, ahelyett, hogy egyszerűen reagálnának rájuk.

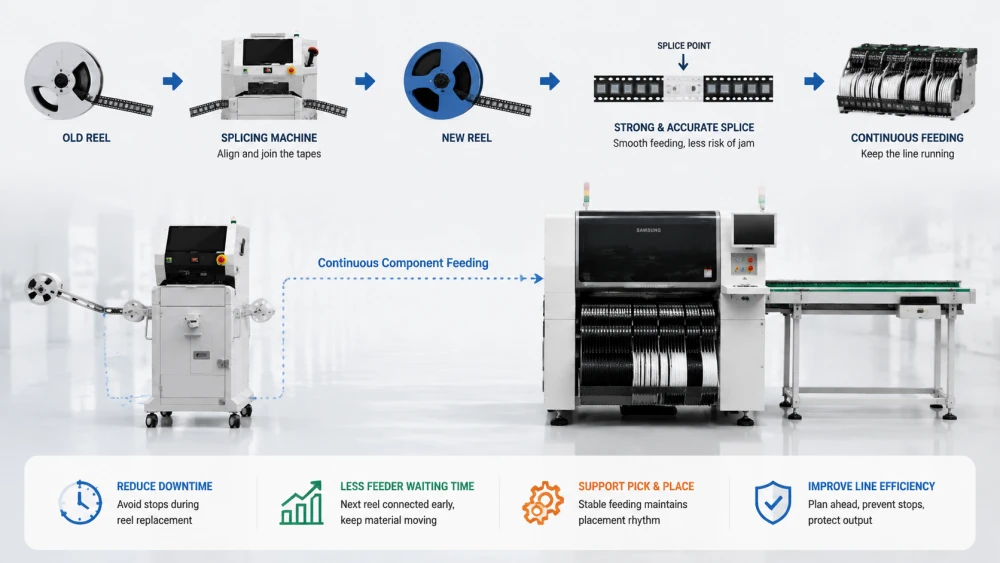

Az SMT toldógép támogatja a folyamatos alkatrész-adagolást azáltal, hogy az egyik alkatrészszalag végét összekapcsolja a következő orsó kezdetével. Az adagoló ezután előre tudja húzni a csatlakoztatott szalagot, lehetővé téve az alkatrészellátás folytatását az átváltási ponton keresztül.
Ez a folyamat a tekercscserét a leállítás és újraindítás feladatból tervezett átmenetté változtatja. A cél nem csak a gyorsabb kezelés. A cél az, hogy az anyag továbbhaladjon az adagolón anélkül, hogy megszakítaná az elhelyezési folyamatot.
Az SMT toldógépek fő funkciója a szalagillesztés. A kezelő a régi orsóról készíti elő a maradék szalagot és az új orsóról a kezdőszalagot. A gép segít beállítani és csatlakoztatni őket, így az adagoló folytatni tudja az adagolást.
A megbízható toldásnak elég erősnek kell lennie ahhoz, hogy áthaladjon az adagolón, és elég pontosnak kell lennie ahhoz, hogy a szalag egyenletes mozgását fenntartsa. Ha a toldás gyenge, szétválhat. Ha rosszul van beállítva, ellenállást vagy elakadást okozhat. Ez az oka annak, hogy a toldás minősége közvetlen hatással van az állásidő csökkentésére.
Az adagoló várakozási ideje akkor következik be, amikor az elhelyező gép készen áll a munkára, de az adagoló nem tudja ellátni az alkatrészeket. Az illesztés segít csökkenteni ezt a várakozási időt, mivel a következő tekercs csatlakoztatva van, mielőtt az aktuális szalagút kiürülne.
Ahelyett, hogy a teljes orsócserére várna, az adagoló folyamatos szalagutat kap. Ez különösen hasznos a gyorsan mozgó anyagoknál, például a kis passzív alkatrészeknél, amelyek gyorsan elfogynak a nagy mennyiségű termékeknél.
Az SMT elhelyező berendezés az adagoló kiszámítható működésétől függ. Ha az alkatrészek adagolása stabil, a gép meg tudja tartani a tervezett elhelyezési ritmust. Ha az adagolás megszakad, a teljes vonal elveszítheti a kimenetet.
A folyamatos adagolás támogatásával a toldógépek védik az elhelyezési szakasz teljesítményét. Segítik a kezelőket az anyagáramlás kezelésében, mielőtt az a gép leállásává válna, ami hatékonyabb megközelítés, mint a sor leállása utáni reagálás.
A nonstop SMT anyagcsere az alkatrésztekercsek cseréjét vagy csatlakoztatását jelenti anélkül, hogy az elhelyezés hosszú megszakítását okozná. Ez nem jelenti azt, hogy az üzemeltető nem érintett. Ez azt jelenti, hogy az átállási folyamatot megtervezik, ellenőrzik és befejezik, miközben a termelés a lehető legnagyobb mértékben folytatódik.
Az SMT toldógép az egyik kulcsfontosságú eszköz, amely ezt lehetővé teszi. Lehetővé teszi, hogy az új tekercs az aktuális szalagút részévé váljon, mielőtt a régi tekercs teljesen befejeződik.
A folyamat a tudatossággal kezdődik. A kezelőknek tudniuk kell, hogy mely tekercsek vannak közel az üresedéshez, és előre fel kell készíteniük a következő orsót. Egyes gyárakban ezt szemrevételezéssel is meg lehet tenni. A fejlettebb rendszerekben az anyagfigyelés vagy a vonalkód-követés segíthet a közelgő változások azonosításában.
A korai előkészítés fontos, mert a toldás akkor a leghatékonyabb, amikor az adagoló leállása előtt történik. Ha a kezelő megvárja, amíg az orsó már elfogy, csökken a nonstop váltás lehetősége.
A következő lépés a megfelelő alkatrésztekercs előkészítése. Ez magában foglalja a cikkszám, a specifikáció, a tételinformációk és az adagoló hozzárendelésének ellenőrzését. Az anyagellenőrzés azért fontos, mert a gyors váltás csak akkor hasznos, ha a megfelelő alkatrész van betöltve.
Ezt a szakaszt szabványosítani kell. A kezelőknek nem szabad csak a memóriára vagy a megjelenésre hagyatkozniuk, különösen, ha hasonló orsókat használnak ugyanazon a vonalon. Az egyértelmű ellenőrzési folyamat segít megelőzni a helytelen anyagbetöltést.
A cseretekercs megerősítése után a régi és az új szalagok összekapcsolódnak. A toldógép segít a szalagok elhelyezésében és stabil kapcsolat létrehozásában. Ez az a hely, ahol az automata berendezések csökkenthetik a kézi változtatásokat és javíthatják a konzisztenciát.
A különböző módszereket összehasonlító gyárak számára fontos a kézi és az automatikus kezelés közötti különbség. Ebben a cikkben részletes összehasonlítás érhető el az SMT szalagillesztési módszer lehetőségeiről.
A toldás befejezése után az adagoló tovább húzza a csatlakoztatott szalagot. Ha a toldás pontos, a régi orsóról az új orsóra való átmenetnek simának kell lennie. Az elhelyező gép minimális megszakítással képes folyamatosan fogadni az alkatrészeket.
Ez a nonstop SMT anyagcsere fő értéke. Az orsócserét ahelyett, hogy vészleállításként kezelné, a gyár ellenőrzött gyártási lépésként kezeli.

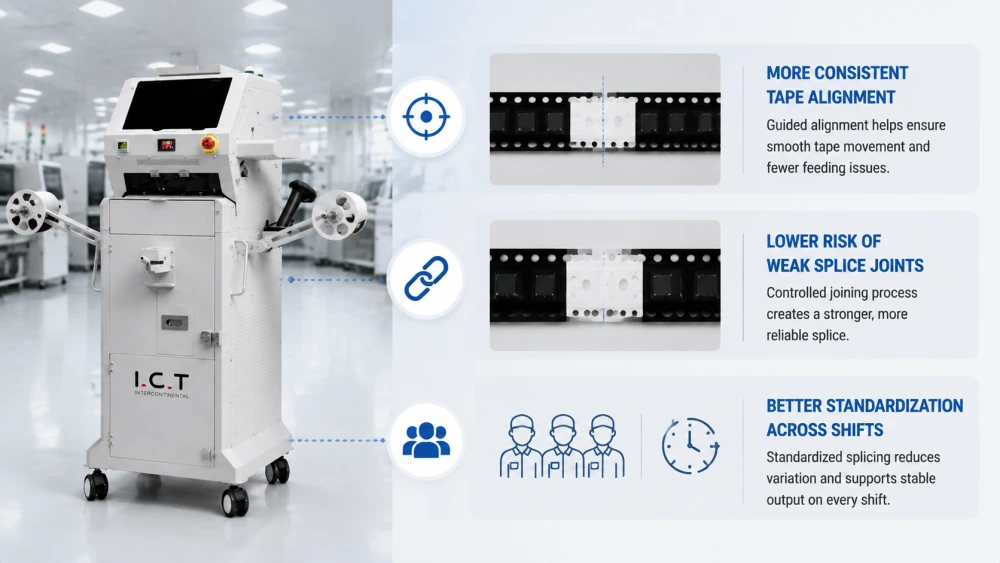

Az emberi hiba az SMT anyagmozgatás leállásának egyik rejtett oka. Még a tapasztalt kezelők is hibázhatnak, ha fáradtak, rohannak, vagy egyszerre több adagolót kezelnek. Az automatikus toldás csökkenti ezt a kockázatot azáltal, hogy szabványosítja a folyamat legérzékenyebb részeit.
A gép nem helyettesíti a folyamatfegyelmet, de egyszerűbbé és megismételhetőbbé teszi a helyes működést. Ez fontos olyan termelési környezetekben, ahol ugyanazt a feladatot műszakonként többször kell elvégezni.
A szalag igazítása kritikus. Ha két hordozószalag nincs megfelelően igazítva, előfordulhat, hogy a toldás nem mozog simán az adagolón keresztül. A helytelen beállítás szalagellenállást, adagolási hibákat vagy az átváltás utáni hirtelen leállást okozhat.
Az automatikus toldóberendezés segít a szalag megfelelő helyzetbe állításában. Ezáltal az eredmény kevésbé függ a kéz mozgásától és a kezelő megítélésétől. Idővel ez a konzisztencia csökkentheti a rossz toldáshoz kapcsolódó adagolómegszakítások számát.
Az etetés során a gyenge toldókötés szétválhat. Amikor ez megtörténik, az adagoló elveszíti az anyag folytonosságát, és a vezeték leállhat. A kézi toldás inkonzisztens csatlakozási szilárdságot eredményezhet, ha a kezelő egyenetlen nyomást alkalmaz, vagy nem megfelelően használja a toldóanyagot.
Az automatikus toldás segít az összekapcsolási művelet szabályozásában. Az eredmény általában stabilabb és megismételhetőbb, ami fontos azoknál a gyártósoroknál, amelyek nem engedhetik meg maguknak a gyakori adagolóriasztásokat.
Sok SMT gyár több műszakban dolgozik. Ha minden kezelő kissé eltérő kézi módszert használ, a toldás minősége műszakonként változhat. Ez megnehezíti az állásidő előrejelzését és a hibaelhárítást.
Az automatikus illesztés szabványosabb folyamatot hoz létre. A kezelőknek továbbra is szükségük van képzésre, de a gép segít megőrizni a fő műveletek következetességét. Ez olyan gyárak számára hasznos, amelyek stabil teljesítményt szeretnének a nappali és éjszakai műszakban.
Könnyű azt gondolni, hogy minden toldás jó, amíg a szalag csatlakoztatva van. A valós gyártás során a toldás minősége határozza meg, hogy valóban csökken-e az állásidő. Egy gyors, de gyenge toldás egyszerűen áthelyezheti a problémát az átváltó állomásról az adagolóra.
A jó illesztési minőség azt jelenti, hogy a kötés áthaladhat az adagolón anélkül, hogy ellenállást, elakadást vagy szalagválást okozna. A toldásnak erősnek, laposnak és pontosan beállítottnak kell lennie.
Ha egy toldás beakad az adagoló belsejébe, a zsinór egyébként is megállhat. Ebben az esetben a gyár nem szüntette meg az állásidőt. Ez csak késleltette. Éppen ezért az illesztési minőséget az adagoló teljesítményén kell mérni, nem csak a kötés megjelenésén.
A kezelőknek figyelniük kell, hogy az összeillesztett szalagok simán áthaladnak-e az adagolón. Ha bizonyos szalagszélességek, anyagok vagy operátorok több problémát okoznak, a folyamatot felül kell vizsgálni és javítani kell.
A hordozószalag mozgása befolyásolja az alkatrész felvételi helyzetét. Ha a toldás instabil adagolást okoz, előfordulhat, hogy az elhelyezőfej nem veszi megfelelően az alkatrészeket. Ez hiányzó alkatrészekhez, elhelyezési hibákhoz vagy gépriasztásokhoz vezethet.
A jó illesztési folyamat mind az üzemidőt, mind az elhelyezés minőségét védi. Emiatt a gyáraknak az összeillesztést az adagoló teljesítmény-szabályozásának részeként kell kezelniük, nem csak anyagmozgatási feladatként.
A különböző adagolók eltérő tűrésszintekkel rendelkezhetnek a toldás vastagsága, a szalag merevsége vagy az összekötő anyag tekintetében. Előfordulhat, hogy az egyik adagolótípuson működő toldás nem teljesít ugyanolyan jól a másikon.
Az illesztési módszer szabványosítása előtt a gyáraknak meg kell győződniük arról, hogy a toldás át tud haladni a vonalon használt tényleges adagolókon. Ez a gyakorlati teszt értékesebb, mintha csak a gép specifikációi alapján ítélnénk meg a módszert.

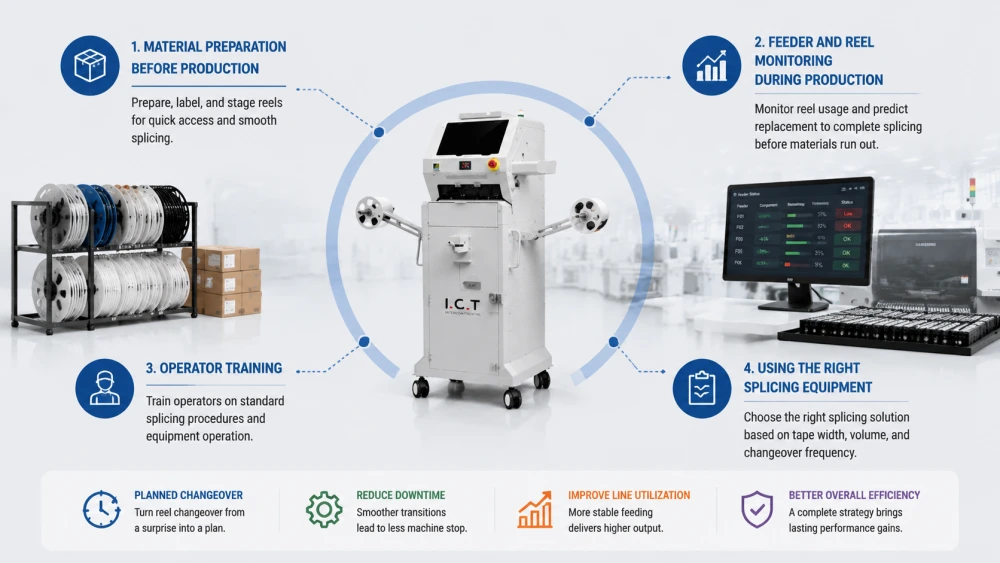

Az SMT toldógép nem az egyetlen tényező az állásidő csökkentésében. Akkor működik a legjobban, ha jó anyagtervezéssel, adagolókezeléssel, kezelői képzéssel és gyártásfelügyelettel kombinálják.
Azonban fontos szerepet játszik, mert a tekercscsere ismétlődő esemény. Az ismétlődő események bármilyen javítása jelentős hatást gyakorolhat az idő múlásával.
Az állásidő csökkentése a vonal indulása előtt kezdődik. Az anyagokat úgy kell előkészíteni, címkézni és színre vinni, hogy az elősegítse a gyors hozzáférést a gyártás során. Ha nem találjuk gyorsan a következő orsót, még a legjobb toldógép sem tudja teljesen megoldani a problémát.
A gyáraknak meg kell szervezniük a cseretekercseket a gyártási terv és az adagolólista szerint. Ez megkönnyíti a kezelők számára a toldások előkészítését, mielőtt az anyag elfogy.
A kezelőknek tudniuk kell, hogy valószínűleg mely tekercsek fogynak ki hamarosan. Ez alapulhat vizuális ellenőrzésen, alkatrész-fogyasztási nyilvántartáson vagy termelésirányítási rendszeren. Minél korábban tudja a kezelő, annál könnyebb a sima illesztés elkészítése.
A jó megfigyelés a meglepetésből a tekercsváltást tervezett cselekvéssé változtatja. Ez az egyik fő oka annak, hogy a toldóberendezések támogatják a nagyobb vonalkihasználást.
A megfelelő felszerelés a szalag szélességétől, a gyártási mennyiségtől, a kezelői munkaterheléstől és az átváltás gyakoriságától függ. A gyakori orsócserét igénylő gyártósorokon az intelligens SMT orsóillesztési megoldás jobb konzisztenciát és gyorsabb anyagátmenetet biztosít, mint a kézi kezelés.
A gyáraknak a valós gyártási problémák alapján kell értékelniük a toldóberendezéseket. A legjobb gép nem mindig a legösszetettebb. Ez az, amelyik megoldja a vonal tényleges leállási okait.
Annak érdekében, hogy megtudják, hogy a toldóberendezések működnek-e, a gyáraknak mérniük kell az eredményeket a megvalósítás előtt és után. Mérés nélkül az állásidő csökkentése jobb érzés lehet, de nehéz bizonyítani.
A cél az illesztési teljesítmény és a tényleges vonalkimenet összekapcsolása. Ez segít a termelési vezetőknek megindokolni a berendezések befektetését és azonosítani a további fejlesztési lehetőségeket.
Kezdje azzal, hogy mérje meg, mennyi ideig tart a tekercscsere a jelenlegi módszerrel. Tartalmazza az előkészítést, a szalagillesztést, az adagoló helyreállítását és az újraindítási időt. Ezután hasonlítsa össze ezt a toldógép bevezetése után szükséges idővel.
Ezt a mérést több kezelőnél és műszakban kell elvégezni. Előfordulhat, hogy egyetlen teszt nem tükrözi a valós gyári helyzetet. Az automatizálás értéke gyakran jobban látható, ha az ismételt műveletek során csökken a változás.
A gyáraknak azt is fel kell jegyezniük, hogy az adagoló leállásai milyen gyakran kapcsolódnak üres orsókhoz, rossz kötésekhez vagy anyag-előkészítési késésekhez. Ezek a rekordok azt mutatják, hogy az illesztési folyamat a megfelelő problémát oldja-e meg.
Ha az adagoló leállása az automatizálás után is folytatódik, annak oka lehet a nem megfelelő anyag-előkészítés, a szalag sérülése, az adagoló állapota vagy a kezelő betanítása. Az adatok segítenek azonosítani a következő fejlesztési lépést.
A sorkihasználtság megmutatja, hogy mennyi rendelkezésre álló gyártási idő kerül ténylegesen a produktív működésre. Ha a toldás csökkenti az ismétlődő leállásokat, a vonal kihasználtságának javulnia kell.
Még egy kis százalékos javulás is értelmes lehet a nagy volumenű gyártásban. Minél gyakrabban cserél orsót a zsinór, annál nagyobb a potenciális előny a folyamatos SMT anyagcseréből.
Az SMT toldógép akkor a legértékesebb, ha a tekercscsere elég gyakori ahhoz, hogy befolyásolja a termelési teljesítményt. Akkor is értékes, ha nagy a kezelői munkaterhelés, vagy ha a gyárnak szabványosabb anyagkezelésre van szüksége.
Nem minden gyártósornak ugyanaz az igénye. Előfordulhat, hogy egy kis prototípus sorozat nem nyer annyit az automatizálásból, mint egy nagy volumenű sorozat. A döntésnek az állásidő valós költségén és az átállási események gyakoriságán kell alapulnia.
Egyes alkatrészeket nagy mennyiségben használnak fel, és gyorsan elfogynak. Ezek az anyagok gyakori tekercscsere-pontokat hoznak létre. A toldás különösen hasznos ezeknél az adagolóknál, mert minden egyes elmentett váltás megóvhatja a gyártási időt.
A nagy volumenű vonalak érzékenyebbek az állásidőre, mert az elhelyező gép várhatóan folyamatosan működik. Bármilyen leállítás csökkenti a kimenetet. A folyamatos alkatrész-adagoló rendszer segít a vonalat közelebb tartani a tervezett kapacitáshoz.
A többműszakos termelésben fontos a folyamatok következetessége. Az automatikus toldás segít csökkenteni a kezelők és a műszakok közötti különbségeket. Ez kiszámíthatóbbá teszi az állásidő szabályozását.
Ha szoros a szállítási ütemterv, az ismételt kis leállások termelési kockázatot jelenthetnek. A toldógépek segítenek csökkenteni az elkerülhető megszakításokat, és megkönnyítik a vezeték kezelését nyomás alatt.
Az SMT toldógépek csökkentik a felszedési és elhelyezési állásidőt azáltal, hogy gyorsabbá, kontrolláltabbá és kevésbé zavaróvá teszik a tekercscserét. Ahelyett, hogy megvárnák, amíg egy orsó kifogy, majd leállítják a zsinórt, a kezelők előre csatlakoztathatják a következő orsót, és fenntarthatják a folyamatos alkatrész-adagolást.
A fő előnyök a csökkentett adagoló várakozási időből, a kevesebb kézi kezelési hibából, a konzisztensebb illesztési minőségből és a kihelyezőgéphez való egyenletesebb anyagáramlásból adódnak. Azon gyárak esetében, amelyek csökkenteni szeretnék az SMT gépek állásidejét , a toldást egy nagyobb anyagcsere-stratégia részének kell tekinteni.
A jól megtervezett, folyamatos alkatrész-adagoló rendszer több másodpercet takarít meg a tekercscsere során. Segít megóvni a sorkihasználást, a kezelői hatékonyságot és a termelés stabilitását minden műszakban. A toldóberendezések, a tekercskezelés és szélesebb körű magyarázatához a nonstop SMT anyagcsere olvassa el a teljes SMT anyagcsere útmutatót.
Az SMT toldógépek csökkentik az SMT gép leállási idejét azáltal, hogy csatlakoztatják a következő alkatrésztekercset, mielőtt az aktuális orsó teljesen kifogyna. Ez lehetővé teszi az adagoló számára, hogy kevesebb megállás mellett továbbítsa az alkatrészeket. Az eredmény gyorsabb tekercscsere, kevesebb adagoló várakozási idő, és egyenletesebb anyagáramlás a pick and place gép felé.
A folyamatos alkatrész-adagoló rendszer egy olyan gyártási megközelítés, amely minimális megszakítás nélkül mozgatja az alkatrészeket a tekercstől az adagolóig az elhelyező gépig. Az SMT toldógépek ezt támogatják azáltal, hogy a tekercscsere során összekapcsolják a régi és az új hordozószalagokat. Ez segít csökkenteni az üres orsók vagy a lassú kézi csere miatti termelési leállásokat.
Nem, az SMT toldógépek nem tudják megakadályozni az összes adagoló leállását. Főleg a tekercsváltással és a rossz kézi toldással kapcsolatos leállásokat csökkentik. Az adagolóproblémák továbbra is származhatnak sérült szalagból, helytelen betöltésből, kopott adagolóalkatrészekből, nem megfelelő anyagokból vagy rossz karbantartásból. A toldás akkor működik a legjobban, ha jó adagolókezeléssel és anyagszabályozással párosul.
Igen, a nonstop SMT anyagcsere különösen hasznos a nagy mennyiségű gyártásnál, mivel az orsók gyorsan elfogynak, és gyakran történik csere. Azáltal, hogy a következő orsót a teljes leállás előtt csatlakoztatják, a gyárak megvédhetik a sorkihasználást, és csökkenthetik az ismétlődő leállásokat a hosszú gyártási folyamatok során.
A gyáraknak mérniük kell a tekercscsere idejét, az anyagcserével kapcsolatos adagoló leállásokat, a kötésekkel kapcsolatos adagolási problémákat, a kezelői munkaterhelést és a sor kihasználtságát. Ezek a mérések azt mutatják, hogy a toldógép valóban csökkenti-e az állásidőt és javítja-e a termelési teljesítményt.
