| Az SMT teljesen automatikus stencilnyomtató bemutatása
Az ICT SMT teljesen automatikus stencilnyomtatója a legjobb választás a modern PCB-összeállításokhoz. Ez a gép nagy pontosságot és sebességet kínál, 7 másodperces nyomtatási ciklussal és ±0,025 mm-es pontossággal. Automatizálja a forrasztópaszta alkalmazását, csökkenti a kézi hibákat és a hulladékot, miközben javítja a minőséget. Olyan iparágakhoz tervezték, mint a fogyasztói elektronika, a LED-ek és az autóipar, automatikus PCB-kalibrációval, állítható gumibetét-nyomással és sablontisztítással. Az ICT integrálja az Ipar 4.0 és a MES rendszereket az intelligens gyári megoldások érdekében. A Windows 10 rendszeren való egyszerű kezelhetőségnek és a legjobb márkák tartós anyagainak köszönhetően hosszú távú megbízhatóságot biztosít. Ez a nyomtató segít a gyáraknak növelni a termelékenységet, és hatékony, stabil teljesítménnyel kielégíteni a különféle igényeket.
| Jellemző
A PCB nyomtató nagy pontosságot biztosít ±0,01 mm-es ismételt pozicionálási és ±0,025 mm-es nyomtatási pontossággal. Ez biztosítja, hogy minden forrasztópaszta réteget tökéletesen alkalmazzanak, csökkentve a PCB összeszerelési hibákat. A fejlett látórendszer egységes gyűrűs fényt és koaxiális fényforrásokat használ a különböző PCB-típusok azonosítására, beleértve az ónozást és az FPC-t. Ez a pontosság ideális a finom hangosztású PCB-khez, így alkalmas LED-es és autóelektronikához, ahol a minőség kritikus.
A 7 másodperces nyomtatási ciklusnak köszönhetően ez a nyomtató jelentősen felgyorsítja a gyártósorokat. A gyors vonalváltási beállítások gyors beállítást tesznek lehetővé, minimalizálva az állásidőt. Ez a funkció tökéletes olyan gyárak számára, amelyeknek hatékonyan kell kezelniük a nagy rendeléseket. Az automatikus vezérlőrendszer beállítja az elválasztás sebességét és távolságát, így biztosítva az egyenletes eredményeket. Ez a sebesség a nagy ismételhetőséggel kombinálva segít betartani a szoros határidőket, miközben megőrzi a csúcsminőséget.
A nyomtató tartalmaz egy automatikus tisztítórendszert száraz, nedves és vákuum opciókkal. Ez a funkció eltávolítja a forrasztópasztát a stencil mindkét oldaláról, így minden alkalommal tiszta nyomatokat biztosít. Az egyedülálló permetezőrendszer szoftver segítségével szabályozza az alkohol- és papírhasználatot, így anyagokat takarít meg. Ez az automatizálás csökkenti a kézi erőfeszítést és fenntartja a kiváló minőségű nyomtatást, így költséghatékony választás a forgalmas gyártási környezetekben.
| Specifikáció
| Modell | ICT-4034 | ICT5134 | ICT-5151 |
| Keretméret (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB mérete (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Szállítási irány | Baloldali; Jobboldali; Bal-bal; Jobboldali | ||
| Támogató rendszer | Mágneses tű/felfelé mutató asztal beállított/támogató blokk | ||
| Befogórendszer | Oldalsó rögzítés (vákuumfúvóka, automata visszahúzható Z nyomás opcionális) | ||
| Nyomtatófej | Két független motoros nyomtatófej | ||
| A gumibetét típusa | Rozsdamentes acél (standard), műanyag | ||
| Tisztító rendszer | Száraz, nedves, vákuum | ||
| Ellenőrzés | 2D ellenőrzés (standard) | ||
| Tápegység | AC:220±10%,50/60HZ,3Kw | ||
| Ellenőrzési módszer | PC-vezérlés | ||
| Dimenzió (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modell | ICT-6534 | ICT-6561 | ICT-9060 |
| Keretméret (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB mérete (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenzió (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* Az IKT folyamatosan dolgozik a minőségen és a teljesítményen, a specifikációk és a megjelenés külön értesítés nélkül frissíthető.

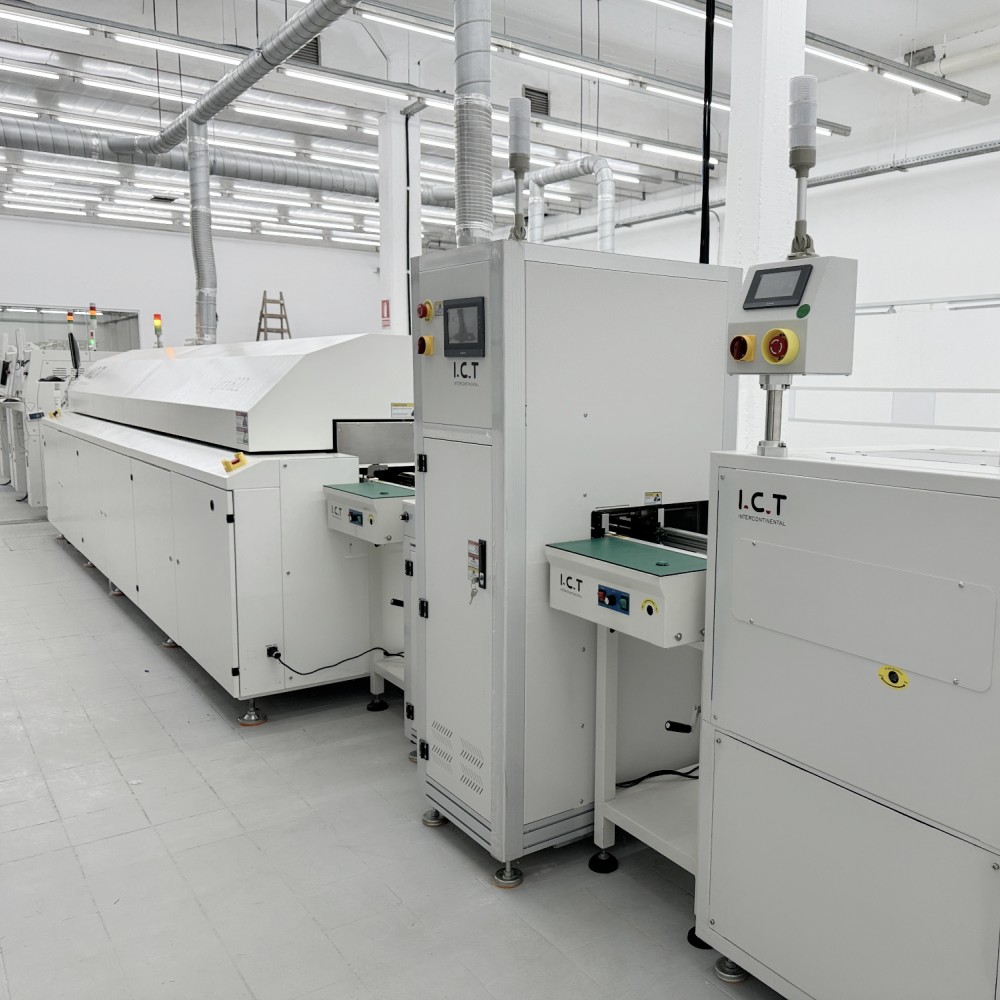

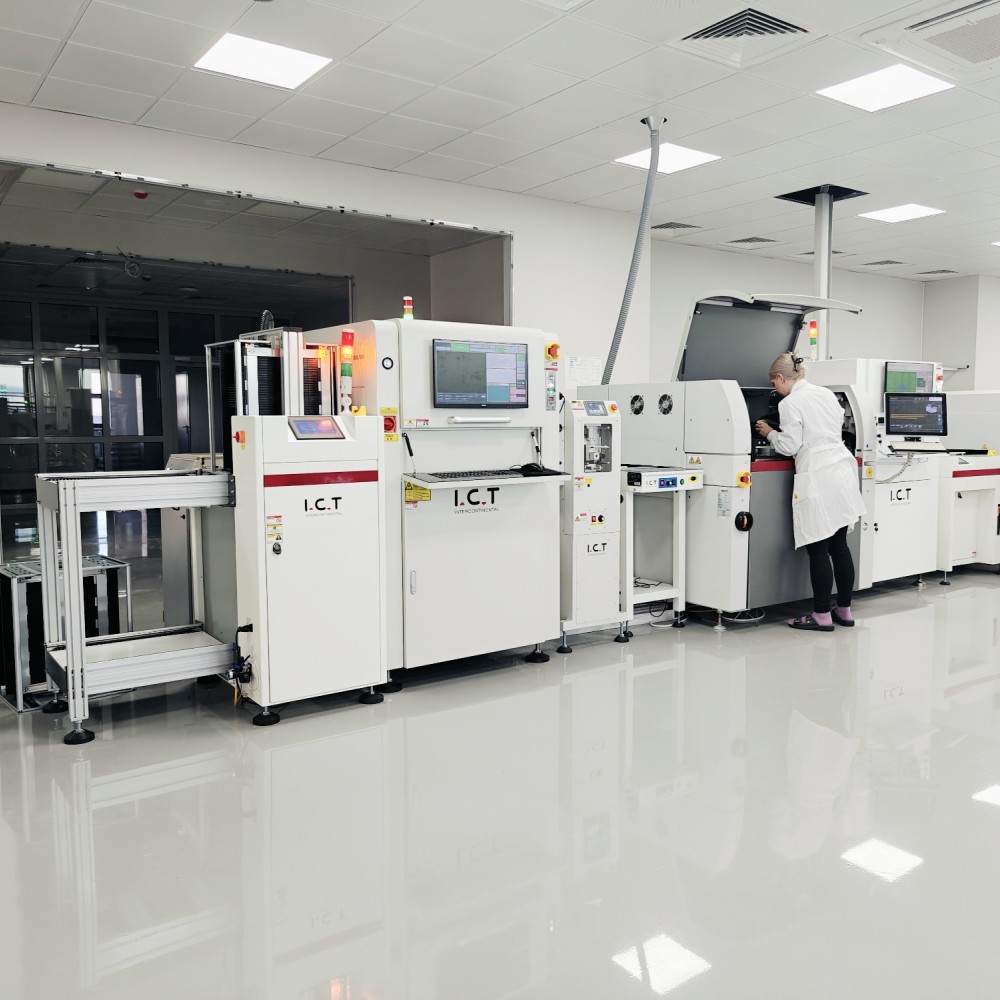

| SMT vonali berendezések listája
Kiváló minőségű PCBA gyártósorunk fejlett berendezésekkel rendelkezik a hatékony és precíz PCB összeszerelés érdekében. A teljesen automatizált SMT sorozat tartalmaz egy rakodót, egy automatikus nyomtatót a forrasztópaszta pontos felhordásához, egy pick-and-place gépet a precíz alkatrészek elhelyezéséhez, egy újrafolyó sütőt a megbízható forrasztáshoz, valamint egy AOI rendszert az alapos hibavizsgálathoz. Ez a kiváló minőségű PCBA gyártósor zökkenőmentes működést, nagy megbízhatóságot és alacsony költségű SMT összeszerelést biztosít, megfelelve a különféle iparági követelményeknek.
| Terméknév | Cél az SMT vonalban |
|---|---|
| PCB rakodó | A csupasz PCB-ket automatikusan betölti a vonalra. |
| Forrasztott paszta nyomtató | A forrasztópasztát pontosan nyomtatja a nyomtatott áramköri lapokra. |
| Pick and Place Machine | Pontosan rögzíti az alkatrészeket a PCB-kre. |
| Újracsomagolási sütő | Megolvasztja a forraszt, hogy szilárd kötéseket hozzon létre. |
| AOI gép | Megvizsgálja a forrasztási kötéseket és az elhelyezési hibákat. |
| SPI gép | Ellenőrzi a forrasztópaszta magasságát és minőségét. |
| Nyomkövethetőség | Rögzíti és nyomon követi a gyártási adatokat: Lézeres jelölőgép / Címke rögzítő / Tintasugaras nyomtató |
| Videó az ügyfelek sikeréről
2025-ben ICT-mérnökök ellátogattak egy LED-es otthoni világítást gyártó ügyfélgyárba, hogy telepítési és képzési szolgáltatásokat nyújtsanak. Az ügyfélnek egy teljesen automata SMT vonalra volt szüksége 13 géppel, összesen 29 méter hosszúsággal, de korlátozott hely volt, 21 méter hosszú és 5 méter széles. Az ICT U-alakú elrendezést tervezett, amely 16 méter hosszú és 2,7 méter széles vonalat illesztett. Két napos telepítés és hibakeresés, majd hatnapos képzés és technikai támogatás után a projekt sikeresen megvalósult. Ez a megoldás hatékonyan elégítette ki az ügyfél tér- és gyártási igényeit.
| Szerviz és képzési támogatás
Az ICT kiváló szolgáltatást és képzést biztosít a PCB nyomtató számára. Csapatunk telepítést, karbantartást és műszaki támogatást kínál a zavartalan működés érdekében. Gyakorlati oktatást biztosítunk a kezelőknek, megtanítjuk őket a Windows 10 felület használatára és a nyomtató funkcióinak kezelésére. Globális szervizhálózatunk készen áll a gyors válaszadásra és szakértői útmutatásra. Több mint 25 éves tapasztalatunkkal segítünk ügyfeleinknek gyártási folyamataik optimalizálásában és bármilyen probléma megoldásában, biztosítva ezzel a hosszú távú sikert és elégedettséget.
| Vásárlói vélemények
Ügyfeleink szeretik PCB nyomtatónkat és szolgáltatásainkat! Dicsérik mérnökeinket szakképzett támogatásukért és gyors problémamegoldásukért. A berendezés megbízhatósága és kiváló minőségű nyomtatása magas pontszámot kap. Gondos csomagolásunk és gyors szállításunk is dicséretben részesül. Ügyfeleink nagyra értékelik, hogy gyorsan válaszolunk kérdéseikre, így mindig támogatást éreznek.
| Tanúsítványok és szabványok
Az ICT olyan magas szintű tanúsítvánnyal rendelkezik, mint a CE, RoHS és ISO9001, amelyek garantálják a biztonságot és a minőséget. Szabadalmaink is vannak innovatív terveinkre. Ezek a tanúsítványok bizonyítják elkötelezettségünket a magas szabványok és a megbízható teljesítmény mellett minden PCB nyomtató esetében.
| Az ICT cégről és gyárunkról
Az ICT több mint 25 éves tapasztalattal rendelkező vezető elektronikai megoldásszolgáltató. A kutatást, fejlesztést és gyártást egy nagy csapattal bonyolítjuk le, amely gyorsan növekszik, és több mint 1600 ügyfelet szolgál ki 72 országban. Üzemünk szigorú teszteléssel és erős minőségirányítási rendszerrel rendelkezik. A kínai Dongguanban található, globális megoldásokat kínálunk fejlett technológiával és megbízható termékekkel.
