ICT-1200
I.C.T
| Mennyiség: | |
|---|---|

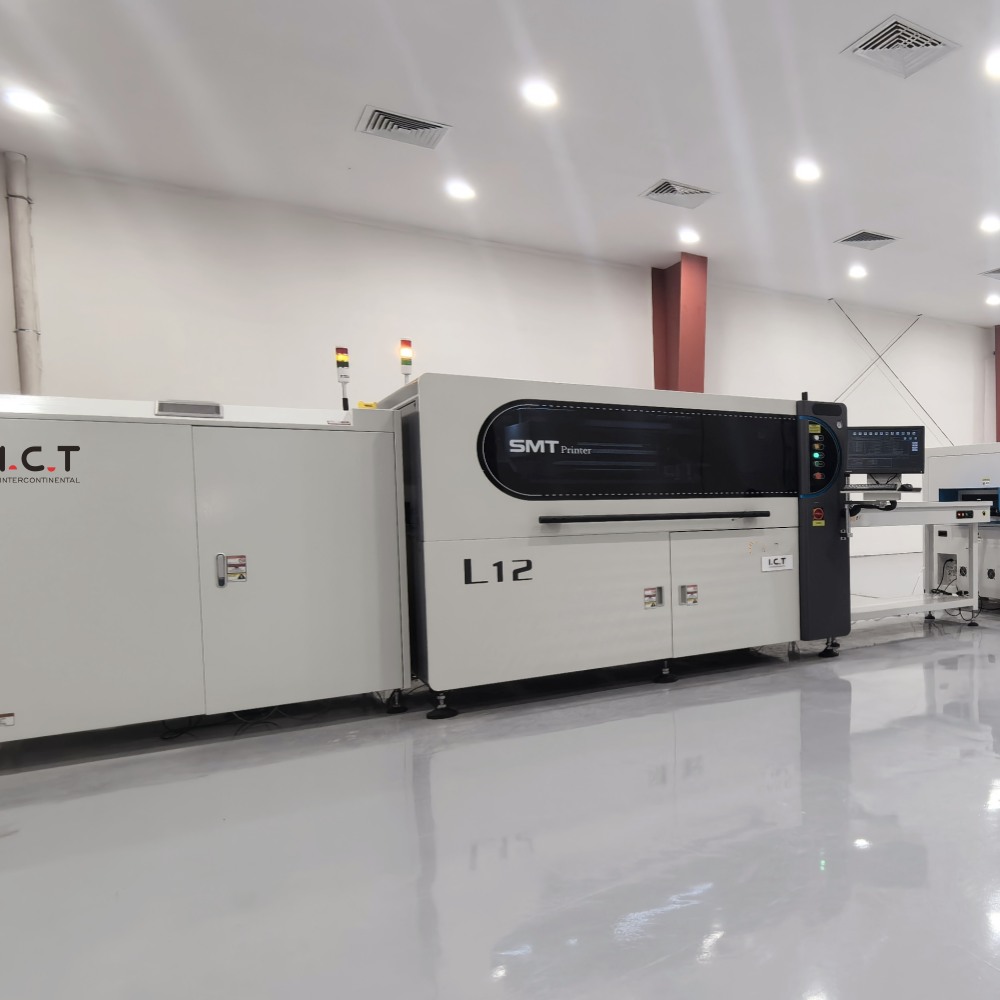

| 1,2 méteres SMT szitanyomó stencilgép
Az ICT-1200 1,2 méteres SMT szitanyomó stencil gép nagyméretű LED PCB-ket kezel teljes automatizálással. Megfelel az Ipar 4.0 szabványoknak, és a hibamentes MES-hez csatlakozik. Az ismétlési pontosság eléri a ±0,015 mm-t, a nyomtatás 0,03 mm-t. Ez az 1,2 méteres sablonnyomtató akár 1200x350 mm-es táblákat is feldolgoz. Tartalmazza a ragasztónyomtatást, az automatikus tisztítást és a nyomásszabályozást a teljesítmény növelése és a költségek csökkentése érdekében. A Panasonic és az SMC alkatrészek alacsony szinten tartják a hibákat. A Windows 10 rendszer 5-10 perc alatt lehetővé teszi az új beállítások elvégzését. Alkalmas LED-ekhez, járművekhez és általános elektronikához. Ez az smt szitanyomógép stabil futást és egyszerű használatot kínál.
| Jellemző
Íves híd felfüggesztés közvetlen gumibetéttel az 1,2 méteres SMT szitanyomó stencilgépben. Két léptetőmotor független nyomást hajt meg a pontosság érdekében. A csúszósínek megtartják a pozíciót a nyomtatás előtt és után. A felfüggesztett fej automatikusan beállítja a nyomást élő visszajelzéssel. Kiegyensúlyozza az erőt online, és többféle elválasztási módot támogat. Ez csökkenti a nagy LED-táblák hibáit, és egyenletes ragasztást biztosít.
A szalagkialakítás megakadályozza a PCB-elakadásokat ebben az 1,2 méteres sablonnyomtatóban. A motor beállítja a sebességet és a pontos leállásokat. Az irányok a vonalak illeszkedéséhez változnak: bal-jobb vagy egyéb. Az oldalsó bilincsek és a vákuumlapokat a stencilhez laposan tartják. Vékony vagy elvetemült PCB-kkel működik. Ezáltal az érintkezés sima és a vonalsebesség magas marad az SMT-munkában.
Száraz, nedves vagy kézi opciók a szitanyomó stencilgéphez. A CCD különálló a spray-től a tiszta kilátás érdekében. A spray egyenletesen fed le felülről lefelé, alkoholt és papírt takarít meg. A szoftver nyomon követi a használatát. Az erős vákuum gyorsan eltávolítja a maradványokat. Ez megőrzi a sablon állapotát és a nyomtatási minőséget rövidebb leállási idővel.
| Specifikáció
| Modell | ICT-4034 | ICT5134 | ICT-5151 |
| Keretméret (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB mérete (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Szállítási irány | Baloldali; Jobboldali; Bal-bal; Jobboldali | ||
| Támogató rendszer | Mágneses tű/felfelé mutató asztal beállított/támogató blokk | ||
| Befogórendszer | Oldalsó rögzítés (vákuumfúvóka, automata visszahúzható Z nyomás opcionális) | ||
| Nyomtatófej | Két független motoros nyomtatófej | ||
| A gumibetét típusa | Rozsdamentes acél (standard), műanyag | ||
| Tisztító rendszer | Száraz, nedves, vákuum | ||
| Ellenőrzés | 2D ellenőrzés (standard) | ||
| Tápegység | AC:220±10%,50/60HZ,3Kw | ||
| Ellenőrzési módszer | PC-vezérlés | ||
| Dimenzió (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modell | ICT-6534 | ICT-6561 | ICT-9060 |
| Keretméret (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB mérete (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenzió (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* Az IKT folyamatosan dolgozik a minőségen és a teljesítményen, a specifikációk és a megjelenés külön értesítés nélkül frissíthető.
| SMT vonali berendezések listája
Kiváló minőségű PCBA gyártósorunk fejlett berendezésekkel rendelkezik a hatékony és precíz PCB összeszerelés érdekében. A teljesen automatizált SMT sorozat tartalmaz egy rakodót, egy automatikus nyomtatót a forrasztópaszta pontos felhordásához, egy pick-and-place gépet a precíz alkatrészek elhelyezéséhez, egy újrafolyó sütőt a megbízható forrasztáshoz, valamint egy AOI rendszert az alapos hibavizsgálathoz. Ez a kiváló minőségű PCBA gyártósor zökkenőmentes működést, nagy megbízhatóságot és alacsony költségű SMT összeszerelést biztosít, megfelelve a különféle iparági követelményeknek.
| Terméknév | Cél az SMT vonalban |
|---|---|
| PCB rakodó | A csupasz PCB-ket automatikusan betölti a vonalra. |
| Forrasztott paszta nyomtató | A forrasztópasztát pontosan nyomtatja a nyomtatott áramköri lapokra. |
| Pick and Place Machine | Pontosan rögzíti az alkatrészeket a PCB-kre. |
| Újracsomagolási sütő | Megolvasztja a forraszt, hogy szilárd kötéseket hozzon létre. |
| AOI gép | Megvizsgálja a forrasztási kötéseket és az elhelyezési hibákat. |
| SPI gép | Ellenőrzi a forrasztópaszta magasságát és minőségét. |
Ellenőrzi a belső forrasztási kötés integritását, és észleli a rejtett hibákat. | |
| SMT tisztítógép | PCB-k, sablonok, szerelvények, fúvókák stb. tisztítására használható. |
| PCB vágógép | Vágja a PCBA-t a végtermékbe |
| Nyomkövethetőség | Rögzíti és nyomon követi a gyártási adatokat: lézeres jelölőgép / címke rögzítő / tintasugaras nyomtató |
| Videó az ügyfelek sikeréről
2025-ben az ICT-mérnökök egy otthoni LED-es világítástechnikai gyárba mentek telepítés és képzés céljából. A megrendelőnek 13 gépre volt szüksége egy 29 méteres sorba, de a hely 21x5 méter volt. 16x2,7 méteres U-alakú elrendezést készítettünk. Két nap a beállításra: vezetékezés, elhelyezés, tesztek és linkek, beleértve az 1,2 méteres SMT szitanyomó stencilgépet. A hatnapos képzés kiterjedt a táblaterhelésre, a beállításokra, a tisztításokra, a javításokra és a MES-adatokra. A vonal probléma nélkül indult, megemelt LED kimenet. Az ügyfél egyedi kialakítást kapott extra hely és késések nélkül. Ez azt mutatja be, hogyan működik az 1,2 méteres sablonnyomtató szűk helyeken a gyors eredmény érdekében.
| Szerviz és képzési támogatás
Az ICT elvégzi az 1,2 méteres SMT szitanyomó stencilgép teljes telepítését, karbantartását és betanítását. A mérnökök ellenőrzik az ügyfelek igényeit, egyedi vonalterveket készítenek, módosítják a folyamatokat és tesztelik a helyszínen. A globális központok gyorsan küldenek alkatrészeket, távellenőrzést és szoftverfrissítést kínálnak. Az edzés megtanítja a napi futásokat, a nyomás beállításait, a tiszta lépéseket, a hibaleolvasásokat és a biztonságos szokásokat. 25 éves tapasztalattal 72 országban szolgáljuk ki ügyfeleinket. Ez az elejétől kezdve vonalakat épít, gyorsan kijavítja a problémákat, és alacsonyabb költséggel segíti a növekedést.
| Vásárlói vélemények
Az ügyfelek szeretik a mérnököket a világos tanításért és a gyors helyszíni segítségért. Az 1,2 méteres SMT szitanyomó stencilgépet az állandó pontosság és a kevés megállás miatt dicsérik. A habbal és ládákkal való csomagolás biztonságosan tartja a felszerelést hosszú utakon. A válaszok gyorsan érkeznek hívással vagy távolról, órák alatt megoldják a problémákat. Az ügyfelek azt mondják, hogy ez bizalmat épít, és fenntartja a vonalakat.
| Tanúsítványok és szabványok
Az ICT rendelkezik CE-vel a biztonság érdekében, RoHS-sel a káros anyagok elkerülése érdekében, és ISO9001-gyel a minőség-ellenőrzés érdekében. A szabadalmak kiterjednek a tisztítási mentésekre, gyorskapcsolókra, ütközésvédőkre, ragasztószerszámokra, hibaellenőrzésekre, nyomtatási erőkre, folyamatlépésekre, minőségi stentekre, sablontörlőkre, emelési sebességekre, szalagmozgatásokra. Ezek biztonságossá és újszerűvé teszik az smt szitanyomó gépet a világpiacokon.
| Az ICT cégről és gyárunkról
Az ICT saját kutatás-fejlesztési és építési telephelyeket üzemeltet 89 alkalmazottal, 20 mérnökkel, akik 2012 óta folyamatosan bővülnek. 72 országban 1600 ügyfelünket segítjük teljes SMT-készlettel. A 12 000 m²-es parkban az alkatrészeket tesztelik, pontosan összeszerelik, hosszú próbákat végeznek, szigorú minőségirányítást végeznek. Ez alacsony hibaszintet és hosszú élettartamot biztosít. A fióktelepek világszerte keverik a globális know-how-t a helyi szolgáltatással. Az őszinte üzletekre, az egyszerű tervekre, a nyílt beszélgetésekre, a csapatmunkára, a közös győzelmekre összpontosítunk. Az ügyfelek nulláról kapnak vonalakat, frissítéseket, gyorsításokat, piaci változásokat.
