| 90 fokos SMT nyomtatott áramköri lap forgatható szállítószalag

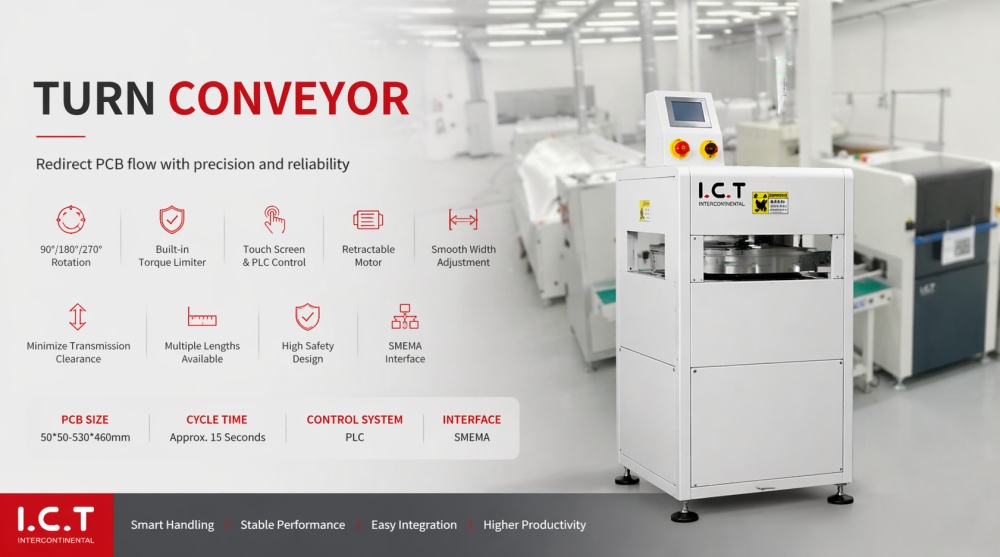

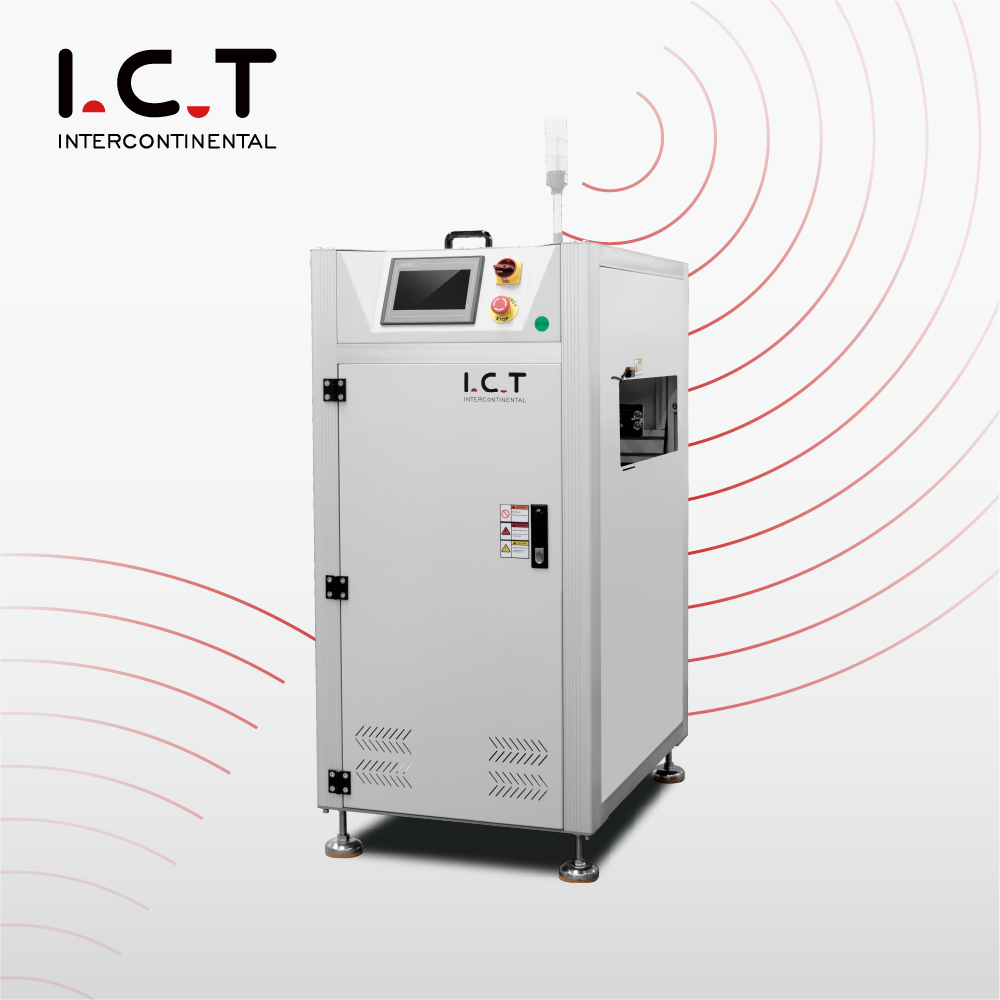

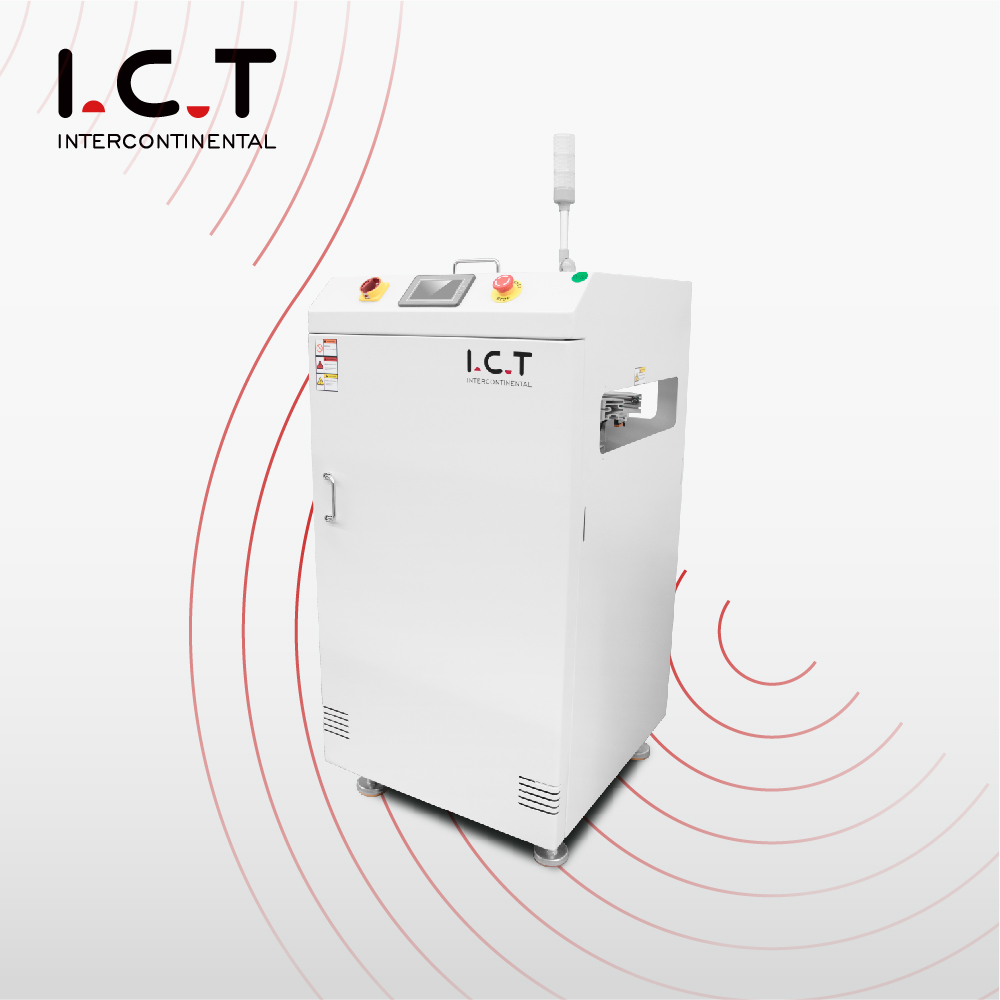

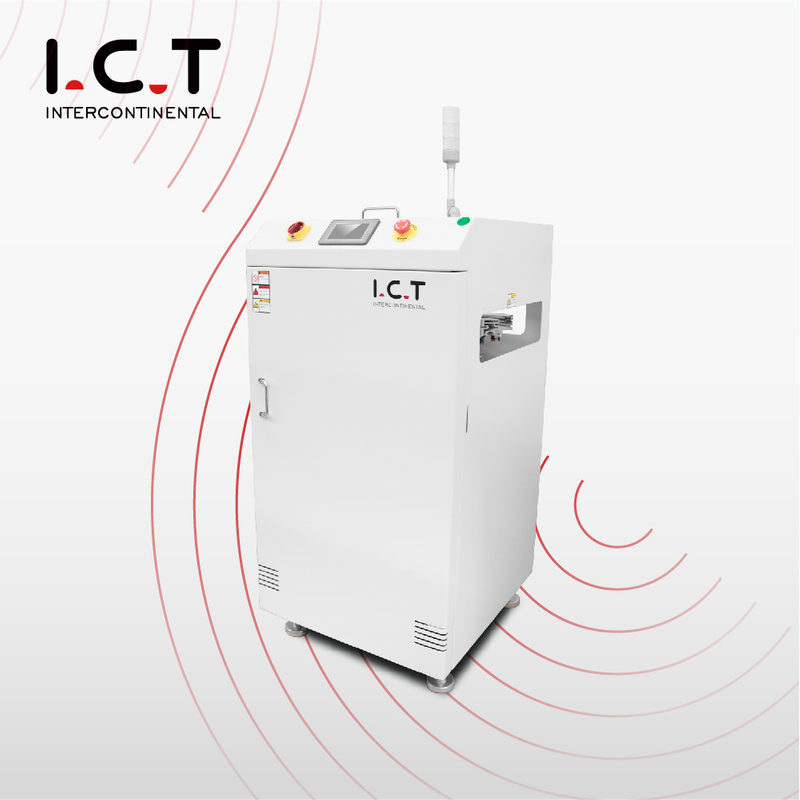

A 90 fokos SMT nyomtatott áramköri lapokat forgató szállítószalagot úgy tervezték, hogy zökkenőmentesen irányítsa át a PCB-ket egy SMT gyártósoron belül. Akár 90, 180 vagy 270 fokkal forgatja el a PCB-ket, zökkenőmentes átmenetet biztosít a különböző gyártási csatornák között. Az állítható szélességszabályozással felszerelve számos NYÁK-méretet képes kezelni. Robusztus acélszerkezetének és SMEMA-kompatibilitásának köszönhetően könnyen integrálható az automatizált gyártósorokba, csökkentve az állásidőt és javítva az általános hatékonyságot.
| Részletes termékjellemzők
a. Irányított rugalmasság a hatékony PCB áramlás érdekében
Ez a szállítószalag lehetővé teszi a PCB-k pontos átirányítását, megkönnyítve a zökkenőmentes átmenetet a gyártósor különböző csatornái között. A PCB-ket 90, 180 vagy 270 fokkal el tudja forgatni, így rugalmasan alkalmazkodik a gyártási beállításokhoz. Ez az irányrugalmasság elengedhetetlen az SMT vonal elrendezésének optimalizálásához és az általános átviteli sebesség javításához.
b. Állítható szélesség a sokoldalúság érdekében
A 90 fokos SMT NYÁK lapforgató szállítószalag állítható szélességszabályzóval van felszerelve, így elég sokoldalú a különféle méretű nyomtatott áramkörök kezelésére. Függetlenül attól, hogy a gyártósor keskeny vagy széles PCB-ket igényel, a szállítószalag beállítható a zökkenőmentes és hatékony működés érdekében, optimális teljesítményt biztosítva a különböző gyártási sorozatokhoz.
c. Zökkenőmentes SMEMA-kompatibilitás
Ez a gép teljesen kompatibilis az SMEMA-szabványokkal, zökkenőmentes kommunikációt és integrációt biztosítva az Ön SMT gyártósorának többi gépével. Akár NYÁK-rakodókkal, akár kiszedő-elhelyező gépekkel vagy reflow kemencékkel dolgozik, a szállítószalag zökkenőmentesen illeszkedik az Ön automatizált rendszerébe, segítve a teljes gyártási folyamat egyszerűsítését.
d. Megbízható teljesítmény alacsony karbantartási igény mellett
A 90 fokos SMT NYÁK lapos eszterga szállítószalagot folyamatos, nagy teljesítményű működésre tervezték igényes környezetben. Robusztus kialakítása stabil teljesítményt biztosít, míg az alacsony karbantartást igénylő jellemzői minimalizálják az állásidőt. Kopásálló alkatrészekkel és könnyen karbantartható felépítésével hosszú távú megbízhatóságot biztosít, így a gyártósor zökkenőmentesen működik.
LED ellenőrző lámpák, fém láncos szállítószalagok és ionizáló ventilátorok készen állnak. Az automatikus szélességű motorok és a szegmensszállítási vezérlés speciális igényeket is kielégít. Minden opció teljesen tesztelve érkezik. Ezek a lehetőségek lehetővé teszik, hogy az smt mini pcb tárbetöltő pontosan illeszkedjen bármely SMT elrendezéshez.
| Specifikáció
| Specifikáció | Modell TC350 | Modell TC460 |
|---|---|---|
| Méret (mm) | 7007301200 | 8008001200 |
| PCB méret (mm) | 5050400*350 | 5050530*460 |
| Ciklusidő | kb. 15 másodperc | kb. 15 másodperc |
| Öv típusa | Kerek öv vagy lapos öv | Kerek öv vagy lapos öv |
| Irányító rendszer | PLC | PLC |
| Hatalom | Max 250 VA | Max 250 VA |
| Szállítási magasság | 900±20 mm (vagy az ügyfél által megadott) | 900±20 mm (vagy az ügyfél által megadott) |
| PCB irány | L-ről R-re vagy R-ről L-re | L-ről R-re vagy R-ről L-re |
| Kommunikáció | SMEMA be- és kimenőhöz egyaránt | SMEMA be- és kimenőhöz egyaránt |
| Tápegység | 1 PH AC 220 V 50/60 Hz (opció: 110 V – 380 V) | 1 PH AC 220 V 50/60 Hz (opció: 110 V – 380 V) |
| Súly | 170 kg | 220 kg |
| Opció | Automatikus szélességbeállítás | Automatikus szélességbeállítás |
* Az ICT folyamatosan dolgozik a minőségen és a teljesítményen, a specifikációk és a megjelenés külön értesítés nélkül frissíthető.
| SMT vonali berendezések listája
Smart SMT Assembly Line-t szállítunk , amely teljesen automatikus, nagy sebességű és rendkívül megbízható PCBA-gyártást biztosít. Bevált beállításunk a PCB Loader Unloaderrel kezdődik, precíziós automata nyomtatóra vált a tökéletes forrasztópaszta felhordás érdekében, folytatódik LED SMT gépekkel a pontos alkatrészek elhelyezése érdekében, áthalad a vákuum visszafolyásos forrasztáson az erős forrasztási kötések érdekében, és az AOI tesztgéppel fejeződik be , hogy kiszűrje a hibákat. Minden gép zökkenőmentesen kommunikál, csökkentve a munkaerőt és növelve az első menetes hozamot. Ez a teljes megoldás megfelel az autóipari, orvosi, fogyasztói és LED-ipari szabványoknak, miközben alacsonyan tartja a működési költségeket és rendkívül magasan tartja az üzemidőt

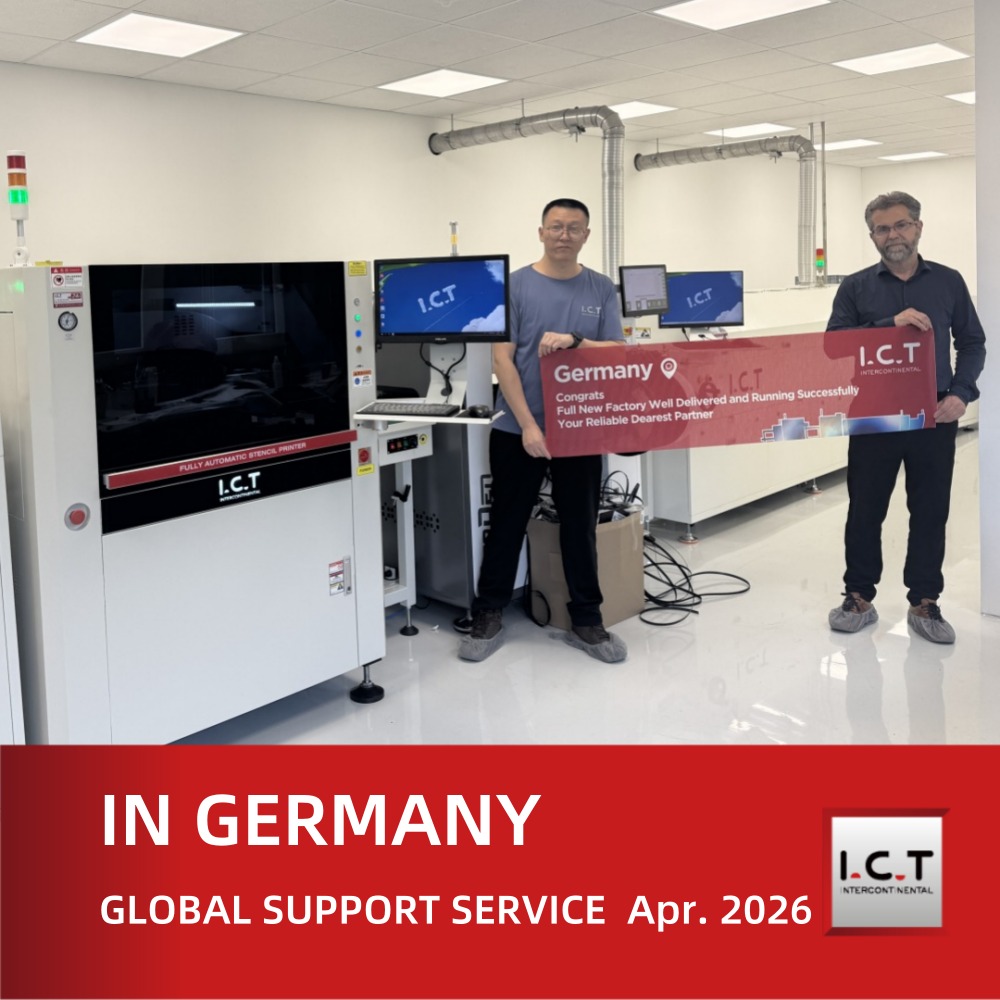

| Ügyfél sikertörténete – Sikeres SMT-vonali szállítás Németországban
Az ICT 2026 áprilisában egy teljesen automatizált SMT gyártósort szállított a német LED-ipar egyik ügyfelének. Mérnöki csapatunk helyszíni műszaki támogatást nyújtott, beleértve a teljes vonal telepítését és betanítását, amely magában foglalta a 90 fokos SMT NYÁK táblás esztergáló szállítószalagot, a kiszedő és elhelyező gépeket, a stencilező berendezéseket és a reflow sütőket. Az ügyfél a termelés hatékonyságának jelentős növekedését és a telepítést követő üzemi késések csökkenését tapasztalta.
| Helyszíni támogatás és képzés
Az ICT helyszíni telepítési és oktatási szolgáltatásokat nyújt a 90 fokos SMT NYÁK lapfordító szállítószalag zökkenőmentes integrálása érdekében a gyártósorba. Mérnökeink végigvezetik Önt a beállításon, és gyakorlati képzést biztosítanak annak érdekében, hogy csapata hatékonyan tudja kezelni és karbantartani a berendezést. A nap 24 órájában, a hét minden napján, a hét minden napján elérhető távoli technikai támogatást is kínálunk az esetlegesen felmerülő problémák megoldására, minimális fennakadást biztosítva a termelésben.
| Ügyfél dicsérete
'Az ICT mérnökei hihetetlenül professzionálisak voltak az új NYÁK-kezelő berendezéseink beszerelése során. A 90 fokos SMT NYÁK lapfordító szállítószalag javította gyártósorunk áramlását és jelentősen csökkentette az állásidőt. Nagyra értékelték kérdéseinkre adott gyors válaszukat és a berendezés kiváló csomagolását is.' – Elégedett vásárló az autóiparban.
| Globális tanúsítványok és minőségi szabványok
Az ICT 90 fokos SMT nyomtatott áramköri lap esztergáló szállítószalagja megfelel az olyan ipari szabványoknak, mint a CE, RoHS és ISO9001. Ezek a tanúsítványok biztosítják, hogy berendezéseink megfelelnek a magas minőségi, biztonsági és környezetvédelmi előírásoknak, megbízható és megfelelő megoldást kínálva az Ön gyártósorához.
| Az IKT-ról és gyártási képességeinkről
Az ICT világelső a kiváló minőségű SMT és DIP megoldások biztosításában. Több mint 20 éves tapasztalattal az elektronikai iparban használt fejlett berendezések tervezésére és gyártására specializálódtunk. Gyártó létesítményeink a legmodernebb technológiával vannak felszerelve, és szigorú minőség-ellenőrzési szabványokat tartunk fenn a legmagasabb szintű teljesítmény és megbízhatóság biztosítása érdekében. Ügyfeleinket több mint 70 országban szolgáljuk ki, és testreszabott megoldásokat kínálunk, amelyek optimalizálják a termelés hatékonyságát a különböző iparágakban.
