Mind az automatikus, mind a kézi SMT szalagillesztés ugyanazt az alapvető célt szolgálja: összekötik az egyik alkatrésztekercs végét egy másik orsó elejével, így a gyártás folytatódhat. A különbség az, hogy az egyes módszerek mennyi sebességet, következetességet, kezelői készségeket és folyamatvezérlést tudnak biztosítani.
Kis mennyiségű gyártáshoz elegendő lehet a kézi toldás. De nagy mennyiségű SMT vonalak, gyakori orsócsere vagy szigorúbb állásidő-szabályozást igénylő gyárak esetében általában az automatikus toldórendszer a jobb választás hosszú távon.
Ez a cikk egy gyakorlati SMT szalagillesztési módszer összehasonlítását mutatja be , és elmagyarázza, mikor kell kézi illesztést használni, mikor kell automatizálni, és hogyan javíthatja az automatikus tekercsváltó megoldás a termelés stabilitását.
Tartalomjegyzék
Az SMT szalagillesztés két hordozószalag összekapcsolásának folyamata az alkatrésztekercscsere során. Amikor az egyik tekercs majdnem üres, a következő orsót a meglévő szalagúthoz csatlakoztatják, így az adagoló folytatni tudja a komponensek behelyezését az elhelyező gépbe.
Az SMT gyártás során az alkatrészeket általában szalag és tekercs formátumba csomagolják. Az adagoló előrehúzza a hordozószalagot, szabaddá teszi az alkatrészeket, és lehetővé teszi, hogy az elhelyezőfej felvegye azokat összeszereléshez. Ha kifogy az anyag, és nincs összeillesztés előkészítve, előfordulhat, hogy a zsinórnak meg kell állnia a tekercscsere miatt.
A tekercscsere kis műveletnek tűnhet, de közvetlen hatással van a termelési teljesítményre. Minden késés az adagolónál hatással lehet az SMT pick and place gépekre , különösen, ha a vonal nagy sebességgel fut.
A stabil illesztési módszer segít a gyáraknak csökkenteni:
Váratlan vonalleállások
Az adagoló várakozási ideje
Kézi kezelési hibák
Anyagcsere késések
Kezelői nyomás elfoglalt műszakok alatt

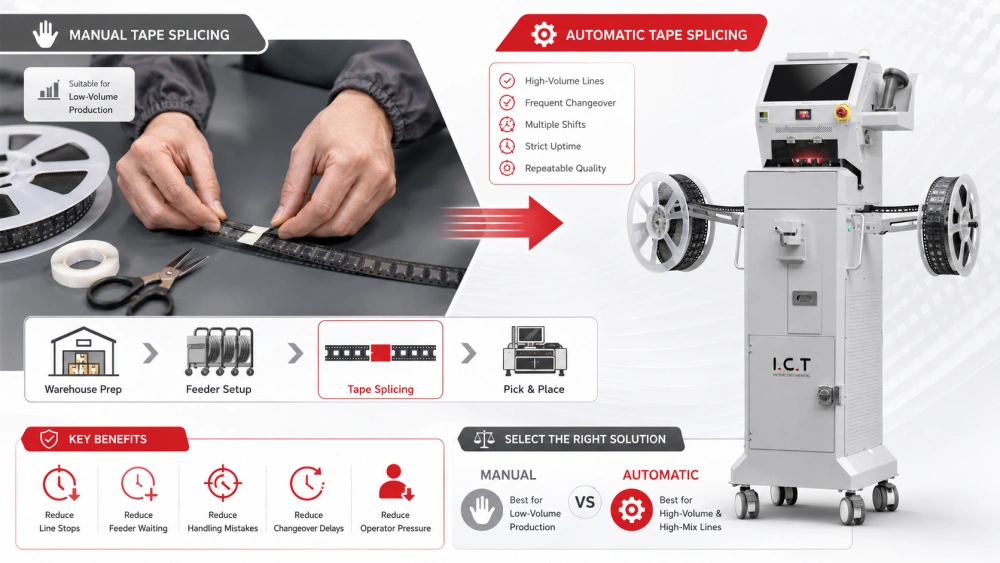

A toldás az anyagellátási folyamat része. A raktár előkészítése, az adagoló beállítása és az alkatrészek elhelyezése között helyezkedik el. A jó toldási folyamat biztosítja, hogy az elhelyezőgép folyamatosan, gyakori megszakítások nélkül kapja az alkatrészeket.
Ha alapvető magyarázatra van szüksége a gép szerkezetéről és a működési lépésekről, olvassa el ezt az útmutatót az SMT toldógép működéséről.
A kézi SMT szalagillesztés elsősorban a kezelőn múlik. A kezelő előkészíti a szalagvégeket, összeigazítja a régi és új szalagokat, ragasztószalagot vagy toldókapcsot alkalmaz, és ellenőrzi, hogy a kötés át tud-e haladni az adagolón.
Ez a módszer sok gyárban elterjedt, mert egyszerű, olcsó, és nem igényel fejlett berendezéseket. Az eredmény azonban nagymértékben függ a kezelő készségétől és figyelmétől.
A kézi toldásnak gyakorlati értéke van bizonyos gyártási környezetekben. Ésszerű választás lehet, ha alacsony a gyártási mennyiség, vagy nem gyakori a tekercscsere.
Alacsonyabb kezdeti befektetés
Egyszerű eszközök és tartozékok
Rugalmas kis gyártási tételekhez
Könnyen bevezethető az alapvető SMT-vonalakon
Nincs szükség bonyolult gépbeállításra
Kis gyárak vagy kísérleti vonalak esetében a kézi toldás elegendő rugalmasságot biztosíthat anélkül, hogy további felszerelési költségeket kellene hozzáadnia.
A kézi toldás fő problémája az inkonzisztencia. Még a tapasztalt kezelők is hibázhatnak, amikor gyorsan dolgoznak, sok adagolót kezelnek, vagy egyszerre több tekercscserét kezelnek.
A gyakori korlátozások a következők:
Lassabb tekercscsere
Nagyobb függőség a kezelői képességektől
Nagyobb a szalag eltolódásának veszélye
Instabil illesztési szilárdság
Nagyobb eltérés a kezelők és a műszakok között
A kézi összeillesztés is nehézkessé válhat, ha a gyár hosszú műszakokat vagy nagy sebességű behelyezősorokat működtet.
Az automatikus SMT szalagillesztés egy gép segítségével szabványosítja az olyan kulcsfontosságú lépéseket, mint a szalag előkészítése, igazítása, pozicionálása és összeillesztése. A kezelő továbbra is részt vesz a folyamatban, de a gép csökkenti a leginkább hibás kézi műveleteket.
Az automatikus rendszert úgy tervezték, hogy a tekercscsere gyorsabbá, következetesebbé és könnyebben megismételhető legyen a napi gyártás során.
Az automatikus toldásnál a gép segít szabályozni a szalag helyzetét és a toldás minőségét. Ez csökkenti az egyenetlen vágás, a hibás beállítás vagy a gyenge csatlakozás esélyét.
Egy tipikus automatikus folyamat a következőket tartalmazhatja:
A régi és új komponens szalagok betöltése.
Helyezze el a szalagokat a megfelelő irányba.
A hordozószalag pontos igazítása.
A toldás befejezése szabályozott nyomással vagy illesztéssel.
A csatlakoztatott szalag felszabadítása az adagoló használatához.
A fejlettebb modellek anyagellenőrzést, vizuális segítségnyújtást, vonalkód-leolvasást vagy intelligens észlelési funkciókat is tartalmazhatnak.
Az automatikus toldás általában a jobb megoldás, ha a gyár stabil termelési teljesítményt szeretne több műszakon keresztül.
Gyorsabb tekercscsere
Állandóbb illesztési minőség
Alacsonyabb kezelői képességfüggőség
Csökkenti az adagoló elakadásának kockázatát
A nagy volumenű gyártás jobb támogatása
Könnyebb folyamatszabványosítás
Az SMT automata intelligens toldógépet az ilyen típusú irányított tekercsillesztésre és hatékony anyagcserére tervezték.

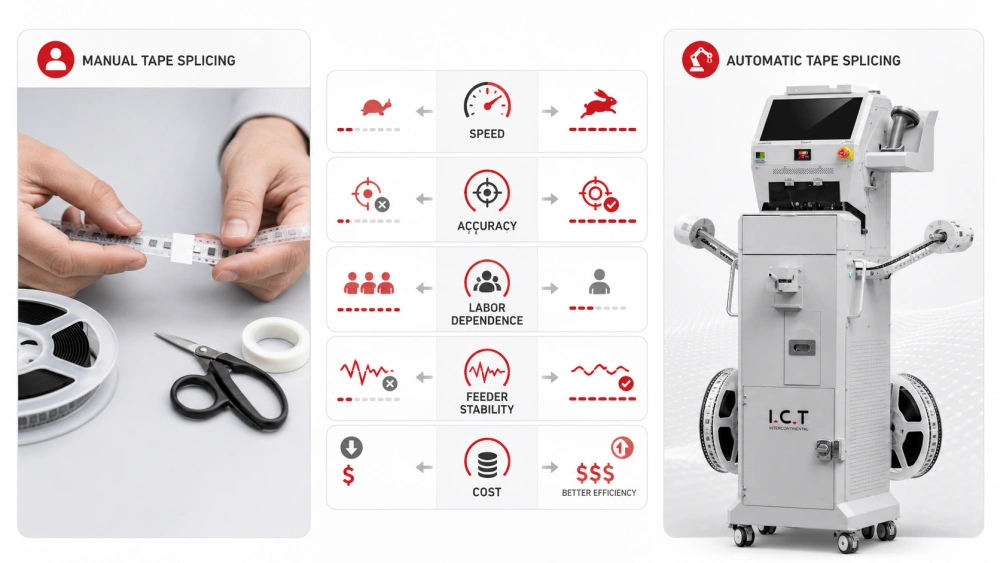

Ha összehasonlítjuk az automatikus és a kézi SMT illesztést , az igazi kérdés nem csak az, hogy melyik módszerrel lehet összekötni a szalagot. A jobb kérdés az, hogy melyik módszer támogatja a termelési céljait kisebb kockázattal és jobb konzisztenciával.
A kézi toldás általában tovább tart, mert a kezelőnek kézzel kell előkészítenie, beállítania és rögzítenie kell a szalagot. Az automatikus toldás csökkenti a kezelési időt a legfontosabb lépések irányításával vagy vezérlésével.
Ha ritka a tekercscsere, előfordulhat, hogy az időeltolódás nem sokat számít. De ha egy zsinór naponta sok tekercset cserél, a gyorsabb összeillesztés egyértelmű termelési előnyt jelenthet.
A kézi pontosság a kezelőtől függ. Az automatikus pontosság inkább a gép pozicionálásától és a folyamattervezéstől függ. Ezáltal az automatikus illesztés megismételhetőbbé válik a különböző kezelők és műszakok között.
A nagyobb pontosság elősegíti, hogy a toldás simábban haladjon át az adagolón, csökkentve a szalagellenállás vagy megszakítás kockázatát.
A kézi illesztés több képzést és odafigyelést igényel. Ha a kezelők fáradtak, rohannak vagy tapasztalatlanok, az illesztés minősége romolhat.
Az automatikus toldás csökkenti az egyéni készségektől való függőséget. A kezelőknek még képzésre van szükségük, de a gép megkönnyíti a folyamat irányítását.
A rossz toldás az adagoló elakadását, az adagolási ellenállást vagy a szalag instabil mozgását okozhatja. A kézi toldásnak nagyobb a variációja, így az adagoló stabilitása kevésbé kiszámítható.
Az automatikus toldás javítja a hézag konzisztenciáját, ami segít fenntartani az adagoló egyenletesebb működését és stabilabb alkatrészellátást.
A kézi toldás alacsonyabb előzetes költséggel jár. Az automatikus toldás berendezés beruházást igényel. A valós költségnek azonban tartalmaznia kell az állásidőt, a munkaerőt, az újrafeldolgozás kockázatát és a termelési veszteséget.
Számos nagy volumenű gyárban az automatikus tekercscsere megoldás csökkentheti a rejtett költségeket, amelyek nem nyilvánvalóak, ha csak a vételárat hasonlítjuk össze.
A kézi illesztés nem automatikusan hibás. Alkalmas lehet, ha a gyártási követelmények egyszerűek és az állásidő költsége alacsony.
Ha a gyártósor kis tételekben fut, és a tekercscsere nem gyakori, elegendő lehet a kézi toldás. Előfordulhat, hogy a gyárnak nincs szüksége automata gépre, ha az állásidő korlátozott.
A prototípus-építés vagy a mérnöki próbák során a rugalmasság fontosabb lehet, mint a sebesség. A kezelők csak kis számú orsót kezelhetnek, így a kézi toldás praktikus marad.
Egyes gyárak a költségvetési korlátok miatt kézi szerszámokkal kezdhetik. Ez kiindulópontként működhet, különösen akkor, ha a termelési kereslet még mindig alakul.
A gyáraknak azonban újra felül kell vizsgálniuk a módszert, ha a rendelési mennyiség növekszik, vagy az átállási késések kezdik befolyásolni a szállítást.
Az automatikus toldás a jobb választás, ha a tekercscsere befolyásolja a sor hatékonyságát, a kezelői munkaterhelést vagy a termék szállítását.
A nagy volumenű gyártás során az alkatrészekből készült orsók gyorsan elfogynak. A gyakori orsócsere ismételt leállási kockázatot jelent. Az automatikus toldás segít csökkenteni ezeket a kis megszakításokat, mielőtt nagy termelési veszteséggé válnának.
A magas keverékű gyártáshoz gyakran több anyagra, több adagolóra és több beállítási változtatásra van szükség. Az automatikus folyamat segít a kezelőknek ezt a bonyolultságot kevesebb hibával kezelni.
Ha a vonalhasználat kulcsfontosságú teljesítménycél, a kézi illesztés gyenge ponttá válhat. Az automatikus toldás támogatja a gyorsabb tekercsváltást és a stabilabb gyártási ritmust.
A többműszakos gyártásnál a következetesség számít. A különböző kezelők eltérő kézi kezelési szokásokkal rendelkezhetnek. Az automata berendezés segít a folyamat szabványosításában, így az illesztés minősége kevésbé függ attól, hogy ki üzemelteti a vonalat.
A pick and place színpad gyakran az egyik legfontosabb része az SMT-vonalnak. Ha az anyagellátás megszakad, a gép várakozhat, lelassulhat vagy leállhat.
Előfordulhat, hogy a kézi toldás egyszer vagy kétszer nem okoz komoly problémát. De ha a nap folyamán ismétlődik, kis késések adódnak. Ha a kezelőknek meg kell állniuk, hogy minden orsót kézzel előkészítsenek, a sor értékes gyártási időt veszíthet.
Az automatikus orsócsere megoldás segít csökkenteni az orsók csatlakoztatásához szükséges időt. Csökkenti annak az esélyét is, hogy a rossz toldás leállítja az adagolót az átállás befejezése után.
Ez az oka annak, hogy az automatikus toldást a gyártásfolytonossági stratégia részének kell tekinteni, nem csak gépvásárlásnak.
Mind a kézi, mind az automatikus módszerek folyamatszabályozást igényelnek. Az automatizálás javítja a konzisztenciát, de a gyáraknak továbbra is megfelelő anyagokra, megfelelő működésre és rendszeres ellenőrzésekre van szükségük.
A kézi illesztés nagyobb kockázatot jelent, ha a kezelők rohannak vagy alulképzettek. A tipikus problémák közé tartozik az elcsúszás, a gyenge illesztési szilárdság, a szalag helytelen iránya és az inkonzisztens csatlakozási nyomás.
Az automatikus toldás akkor is meghiúsulhat, ha a gépet nem karbantartják, nem megfelelő szalagszélességet használnak, vagy a kezelő rosszul tölti be az anyagokat. Az automatizálás csökkenti a kockázatot, de nem helyettesíti az alapvető gyártási fegyelmet.
Akár kézi, akár automatikus toldásról van szó, a gyáraknak szabványosítaniuk kell a folyamatot. Ez magában foglalja a kezelői képzést, a szalagirány-ellenőrzést, az anyagellenőrzést, az adagoló kompatibilitási ellenőrzését és a toldással kapcsolatos leállások rendszeres felülvizsgálatát.

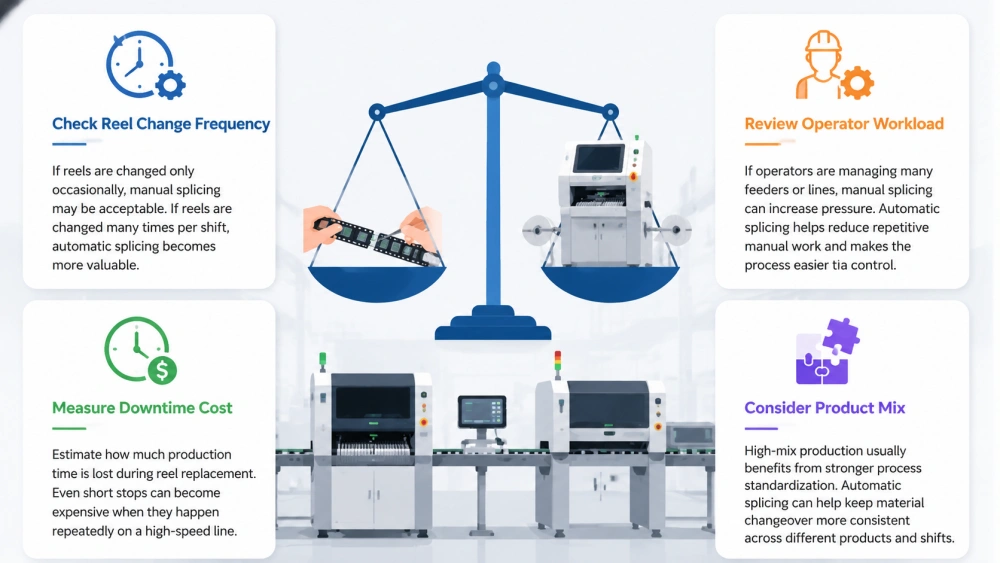

A legjobb választás a gyártási helyzettől függ. Egy gyárnak mindkét módszert össze kell hasonlítania a valós működési feltételek, nem csak a berendezés ára alapján.
Ha az orsókat csak alkalmanként cserélik, a kézi toldás elfogadható lehet. Ha műszakonként többször cserélik az orsókat, az automatikus toldás értékesebbé válik.
Becsülje meg, mennyi gyártási idő veszteséget okoz a tekercscsere során. Még a rövid megállások is drágává válhatnak, ha ismétlődően előfordulnak egy nagy sebességű vonalon.
Ha a kezelők sok adagolót vagy vezetéket kezelnek, a kézi toldás növelheti a nyomást. Az automatikus toldás csökkenti az ismétlődő kézi munkát, és megkönnyíti a folyamat irányítását.
A magas keverékű termelés általában előnyösebb a folyamatok erősebb szabványosításából. Az automatikus toldás elősegítheti, hogy az anyagcsere egységesebb legyen a különböző termékek és műszakok között.
Az automatikus és a kézi SMT illesztés összehasonlításában a kézi toldás alkalmas egyszerű, kis volumenű vagy költségkímélő gyártásra. Rugalmas és olcsó az indítás, de nagymértékben függ a kezelő készségétől, és nagyobb eltéréseket eredményezhet a toldás minőségében.
Az automatikus toldás jobb azoknál a gyárakban, ahol gyorsabb tekercsváltásra, stabilabb adagolóműködésre és alacsonyabb állásidőre van szükségük. Támogatja az ismételhető illesztési minőséget, és segít megvédeni az SMT vonal teljesítményét.
Ha az Ön gyára bővíti a termelést, több műszakban dolgozik, vagy gyakori orsócsere-késéssel kell szembenéznie, az automatikus orsócsere általában a erősebb, hosszú távú megoldás. A hegesztőberendezések és az anyagcsere tervezésének teljes áttekintését lásd az SMT toldógép és anyagcsere útmutatójában.
Az automatikus SMT illesztés általában jobb a nagy mennyiségű vagy nagy keverékű gyártáshoz, mivel gyorsabb, egyenletesebb és kevésbé függ a kezelő képességeitől. A kézi illesztés továbbra is működhet kis volumenű vonalakon vagy próbagyártásnál. A legjobb választás az orsócsere gyakoriságától, az állásidő költségétől, a kezelői munkaterheléstől és az adagoló stabilitásának követelményeitől függ.
A fő különbség a folyamatvezérlés. A kézi SMT szalagillesztés a kezelőtől függ, hogy kézzel vágja-e le, igazítja-e és csatlakoztatja-e a szalagokat. Az automatikus toldás olyan berendezéseket használ, amelyek vezérlik a kulcsfontosságú lépéseket, például a pozicionálást és az összeillesztést. Ez megismételhetőbbé teszi az eredményt, és segít csökkenteni a hibákat a tekercscsere során.
Igen, az automatikus toldás csökkentheti az SMT vonal leállási idejét azáltal, hogy gyorsabbá és megbízhatóbbá teszi a tekercsváltást. Ha az orsókat pontosan csatlakoztatják, mielőtt az anyag kifogyna, az adagoló kevesebb megállással folytathatja az alkatrészek adagolását. Ez különösen értékes a nagy sebességű pick and place vonalaknál, ahol gyakori alkatrészfogyasztás.
Egy gyár választhat kézi SMT illesztést, ha alacsony a gyártási mennyiség, ritka a tekercscsere, vagy korlátozott a költségvetés. A kézi illesztés prototípus-építéshez vagy próbagyártáshoz is hasznos lehet. Ha azonban a kézi munka ismétlődő késéseket vagy minőségi ingadozást okoz, fontolóra kell venni az automatizálást.
Az automatikus orsócsere-megoldás vásárlása előtt ellenőrizze a szalagszélesség kompatibilitását, az adagoló kompatibilitását, a ciklusidőt, a könnyű kezelhetőséget, az anyagellenőrzési lehetőségeket, a karbantartási igényeket és az értékesítés utáni támogatást. A gépnek meg kell felelnie a tényleges gyártási mennyiségnek és az átállási folyamatnak, nem csak az általános SMT-vonalelrendezésnek.
