Az energiahatékonyság és az intelligens világítási rendszerek felé irányuló globális elmozdulás a LED -es világítási piacot az elektronikai gyártás élvonalába hajtotta. Ennek az átalakulásnak a középpontjában a LED -es világítás PCBA (nyomtatott áramköri szerelvény) található, amely biztosítja a megbízhatóságot, a tartósságot és az optimális teljesítményt.

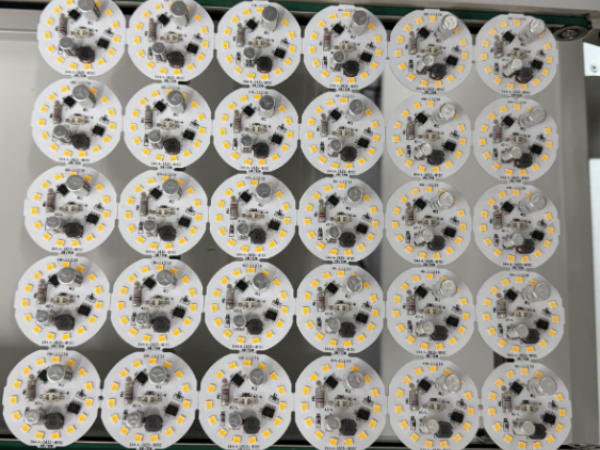

LED izzó PCBA
LED lámpák PCBA
A LED PCBA elengedhetetlen a világítási termékek széles skálájában, beleértve:
DOB LED PCBA (illesztőprogram-board) : A kompakt és hatékony tervek egyszerűsített teljesítményintegrációja.

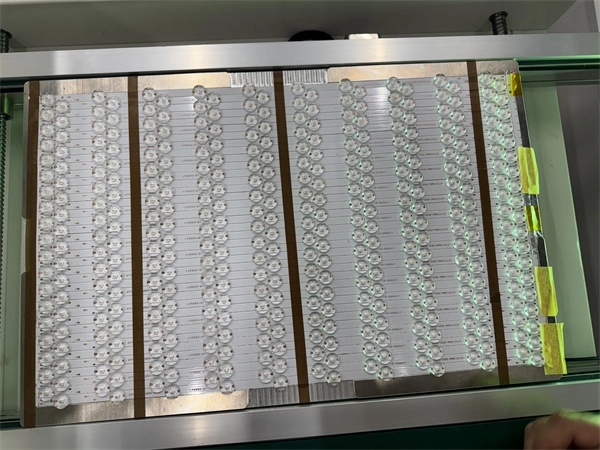

LED lencse PCBA: Pontos optikai vezérlést kínál az utcai lámpákhoz és az építészeti világításhoz.
Panel Light PCBA: Egységes megvilágításra tervezték a kereskedelmi és lakóövezetekben.
D saját fény és izzó PCBA: Nagy hatékonyságú mennyezetben és általános célú megvilágításban használják.
Streetlight PCBA: A szigorú kültéri megbízhatósági követelmények teljesítésére tervezték.
Legyen szó utcai lámpákról, hagymákról, alsó lámpákról vagy panelekről, a LED PCBA -k minősége és pontossága közvetlenül befolyásolja a termék élettartamát és az energiahatékonyságot. A gyártók számára a nagy volumenű, nagy pontosságú PCBA-termelés biztosítása elengedhetetlen a LED-es világítási iparban fennálló versenyképességhez.
Vegyük példaként a LED -termékek tényleges előállítását: A termék maximális mérete 510 mm * 330 mm; A termékinformációk szerint és a tényleges folyamat igényei szerint az ügyfelek a következő programvonal konfigurálására szolgálnak, figyelembe véve a termelési folyamat és a hatékonyság nehézségeit.

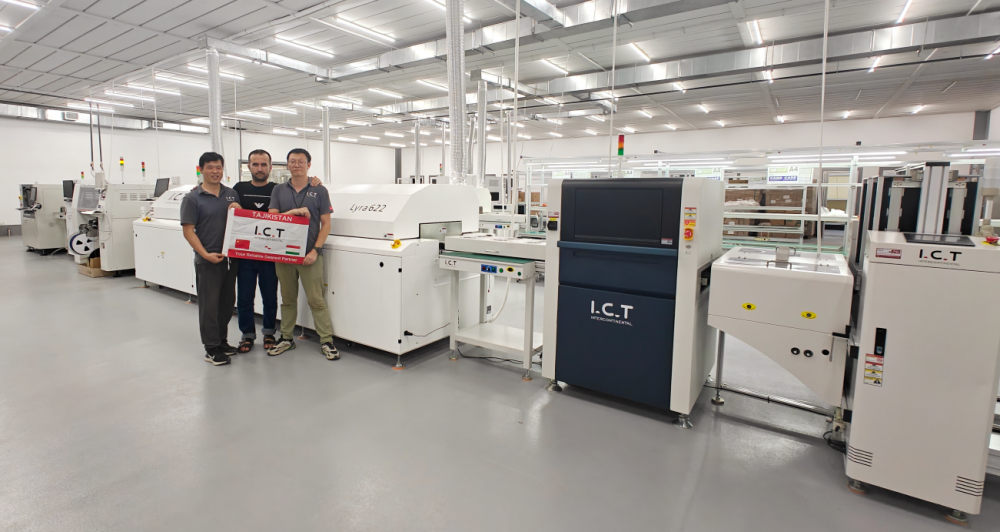

A LED-es világítás PCBA előállításának sokféleségének kielégítése érdekében az IKT teljesen automatizált SMT-megoldást kínál, nagysebességű, nagy pontosságú és rendkívül rugalmas konfigurációs lehetőségekkel.
Forrasztópaszta nyomtatás → Nyomtatás ellenőrzés → Alkatrészek elhelyezése → Reflow forrasztás → Optikai ellenőrzés
UV -ragasztó adagolása a PCBA -n → Lencse rögzítése → UV ragasztószerzés
Konformális bevonási alkalmazás a PCBA -n → UV ellenőrzés → UV -keményítés
LED izzó szerelvény → Öregedési teszt → Végső csomagolás
Tábla rakodó ———————————————— PCB betöltése
Forrasztó paszta nyomtató ———————————— SART PASTER nyomtatás
PCB -szállítószalag —————————————————— PCB -átvitel
SPI (forrasztó paszta ellenőrzés) ——————— - SART PASTE MINŐSÉGI KIVÉTELÉS
A szállítószalag elutasítása —————————————————————————————— ———
Pick & Place Machine ———————————— Az alkatrészek elhelyezése
Szállítószalag —————————————————— PCB -transzfer
Reflow sütő —————————————————
Hűtőszalag ——————————————— PCB hűtésátvitel
AOI (automatizált optikai ellenőrzés) --—— Optikai ellenőrzés
Ng/OK Unloader —————————————- PCB -gyűjtemény (Pass/Fail Sorting)
Az ügyfél gyári elrendezésének és felújítási feltételeinek alapján optimalizáltuk a gyártósor elrendezését a fő elektromos vezetékek, a levegőellátó csővezetékek és a kipufogószellőztető csatornák módosítása érdekében. Miközben esztétikai szempontból kellemes általános elrendezést biztosítunk, a látogatói sétányok láthatóságát is figyelembe vettük, lehetővé téve az ügyfelek számára, hogy egyértelműen megfigyeljék a termelési környezetet. Ennek eredményeként az SMT vonalat, a lencse rögzítő vonalát, a bevonóvezetéket és a LED izzó szerelvényvonalat gondosan beállítottuk és ennek megfelelően áthelyezték.
A gyártósor konfigurációja és a termékkövetelmények alapján a teljes sorban a személyzet allokációja a következő:
Mérnökök : 2
Üzemeltetők : 8–10 (SMT és bevonat és összeszerelés)
Minőségellenőrzés (QC) személyzet : 5 (SMT & Coating & Assembly)
A személyzet tényleges száma rugalmasan beállítható az egyes terméktípusok és termelési igények szerint.
| Teljes sor konfiguráció és kapacitás értékelése | ||
| SMT termelési kapacitás | LED izzó PCBA | 800 db/h |
| Streetlight PCBA | 250 db/h | |
| Panel Light PCBA | 2000 DCS/H | |
| Downlight PCBA | 1000 db/h | |
| Bevonóvezeték kapacitása | Streetlight PCBA | 200 db/h |
| LED izzó szerelési kapacitása | LED -izzók | 1200–1500 db/h |
| Energiaigénykövetelmény | Maximális erő | 200 kW |
| Üzemeltetési teljesítmény | 54 kW | |
| A végső energiafogyasztás a tényleges berendezéstől függ | ||
| Termékkompatibilitás |
| |
| Általános vonalméretek |
| |
Nézze meg, hogy az IKT automatizált SMT vonala miként hajtja végre a LED -gyártás jövőjét:
A LED -termékek gyakran nagy igényekkel járnak a pontosság, a megbízhatóság és a különféle komponensek kompatibilitása iránt. Az ICT intelligens gyári megoldása közvetlenül foglalkozik az ipar legnagyobb termelési kihívásaival:
A japán és a koreai pick-and-pick-and-helyű gépek nagy pontosságú elhelyezése (± 30 μm) biztosítja, hogy a LED-gyöngyök és lencsék pontosan telepítsék a PCB-ket.
A változatos alkatrészek és alakzatok kezelése érdekében a kettős gép oldatok (Juki + Hanwha) lehetővé teszik mind a finom, mind a terjedelmes alkatrészek hatékony feldolgozását.
A precíziós nyomtatók és a paszta kondicionálás (felmelegedés és centrifugális keverés) biztosítják az optimális sablon nyomtatást és a minimális hibákat.
A LYRA622 RECHROW sütő egyenletes hőkaprofilokat és szelíd hőátadást kínál az érzékeny alkatrészek védelme érdekében.
A fokozatos roham az visszaverődő sütőben és a kis hurok hőlegeloszlásának minimalizálja a hőkapocsot a forrasztás során.
A testreszabott gyártási vonalak megegyeznek a különböző termékbonyolultságokkal, a költségek és a kimenetek kiegyensúlyozásával.
Az SPI és AOI gépekkel felszerelt vonal minden lépésben biztosítja a termékek következetes minőségét.
Tiszta szoba beállítása az ISO 14644 szabványok után, hőmérséklet -szabályozással (24 ± 2 ° C) és páratartalom (40–60%), biztosítja az optimális folyamat körülményeit.
Az SMT technológiával és a LED alkalmazási megoldásokkal kapcsolatos évtizedes szakértelemmel az IKT elkötelezett amellett, hogy világszerte megbízható, lokalizált szolgáltatásokat nyújtson az ügyfelek számára. Függetlenül attól, hogy nagy teljesítményű LED-izzókat, panellámpákat vagy intelligens utcai lámpákat gyárt, a teljesen automatizált megoldásunk a világítási piac vezetéséhez szükséges pontosságot, méretezhetőséget és támogatást kínálja.
