Teljesen SMT megoldás a LED -es lencse gyártásához

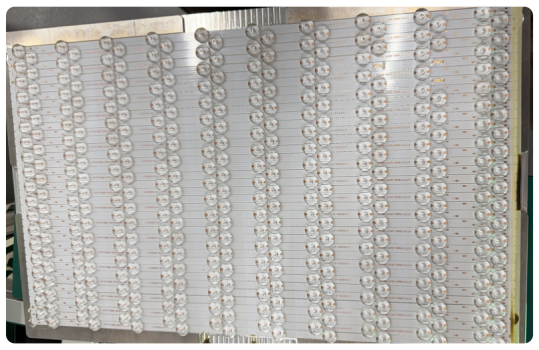

LED lencse PCBA alkalmazások

A LED lencse komponensek kritikus optikai elemek, amelyeket széles körben használnak a modern LED -es világítási rendszerekben. 2025 -ben a LED lencse -alkalmazások több iparágban virágzik az optikai tervezés, a miniatürizálás és az intelligens világítási technológiák fejlődése miatt.

Kulcsfontosságú alkalmazási területek:

• Általános világítás: LED -lencsével, amelynek batwing eloszlása ​​csökkenti a tükröződést; Az intelligens tompítható lencsék támogatják az IoT vezérlését.

• Autóvilágítás: autóipari lencsék ellenállnak a szélsőséges hőmérsékleteknek (-40 ° C-125 ° C) és támogatják az adaptív hajtóerga (ADB) rendszereket.

• Háttérvilágítás kijelzője: Az ultravékony, világos útmutató lencsék (<1,5 mm) javítják a HDR-effektusokat a mini LED-es TV-kben és a táblagépekben.

• Orvosi és mezőgazdasági megvilágítás: endoszkópiában használt 450 nm -es kék lencsék; A 660NM vörös lencsék javítják a PPFD -t 300 μmol/m²/s -ig.

• Ipari ellenőrzés: koaxiális lencsék (± 1 ° párhuzamosság) javítják a gépi látást az automatizált minőség -ellenőrzéshez.

Ezeknek a lencsének gyakran szükség van precíziós PCBA -termelési folyamatokra, hogy megfeleljenek a pontosság, a tartósság és a könnyű egységesség szigorú előírásainak.

Vegye fel velünk a kapcsolatot a LED lencse PCBA megoldásokkal >>>

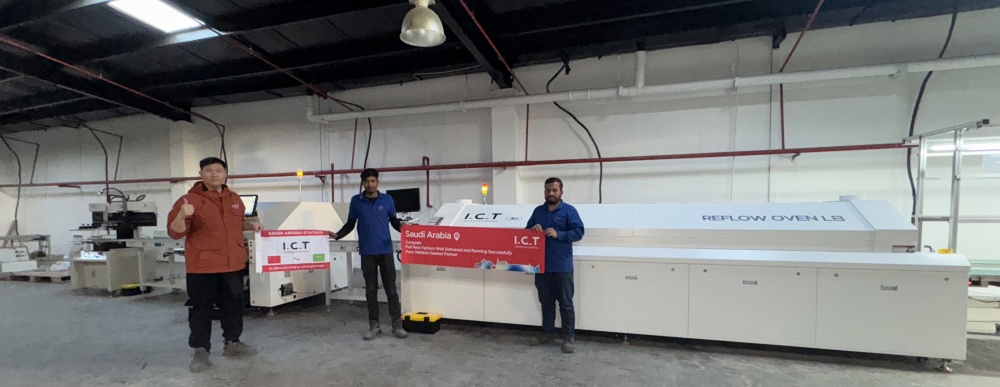

Globális sikerszállítási esetek a LED -es lencsék SMT előállításában

Az I.C.T sikeresen átadta a LED -os lencsék SMT gyártósorokat több globális ügyfélnek, megmutatva globális kézbesítési képességünket és mérnöki kiválóságunkat.

Tádzsikisztán - 2024. június

• 2024 júniusában az I.C.T sikeresen szállított és megbízott egy teljes SMT gyártósor Tádzsikisztánban a LED lencse -szerelvény számára, támogatva a DOB LED -es világítási termékek gyártását. Mérnöki csapatunk teljes telepítést, helyszíni kalibrációt és gyakorlati képzést kezelt az ügyfél üzemeltetõinek és műszaki személyzetének, biztosítva az azonnali tömegtermelést és a megbízható teljesítményt.

Lengyelország - 2023. november

• 2023 novemberében egy teljes LED -es lencse SMT vonalat hajtottak végre egy lengyel ügyféloldalon, amely az európai LED -es világítási piacot szolgálja ki. Ezt a sort használták a szigorú optikai igazítási követelményekkel rendelkező DOB LED -es lámpák előállításához. Az I.C.T mérnökei ismét teljes körű támogatást nyújtottak-a berendezések beállításától az átfogó termelési képzésig-, megerősítve a megbízható műszaki partner szerepünket.

Szerezd meg a testreszabott LED -es lencse gyártósorát >>

I.C.T teljes berendezés -megoldás a LED lencsék előállításához

A LED -panel fénytermékeinek tényleges előállítása példaként: A termék maximális mérete 510 mm * 330 mm; A termékinformációk és a tényleges folyamatkövetelmények szerint az ügyfél konfigurálja a következő programvonalat, figyelembe véve a termelési folyamat és a hatékonyság nehézségeit.

Lencse rögzítési folyamat áramlása: PCBA Spot UV ragasztó → Lencse rögzítése → UV ragasztó kikeményedés

• PCB-transzfer ---------- ---------- PCB szállítószalagon keresztüli belépés

• UV-ragasztó adagolás ------ ------ I.C.T nagy pontosságú adagoló

• PCB-transzfer ---------- ---------- Post-dispenzív puffer

• Lencse elhelyezés -------- --- ----- Multifunkcionális chip-tartó testreszabott lencse-adagolókkal és fúvókákkal

• PCB-transzfer ---------- ---------- A folyamat szakaszai között

• UV-kikeményedés ----------- ---- ------- I.C.T UV-kemence nagy energiájú kimenettel a gyors megszilárduláshoz

• Hűtőszalag ------- ------- Végleges átadás a hűtéshez a tárolás előtt vagy a lefelé történő folyamat előtt

Személyzeti ajánlás:

• 1 mérnök

• 1 operátor

• 1 Minőségellenőr (QC)

A termelési igények szerint állítható.

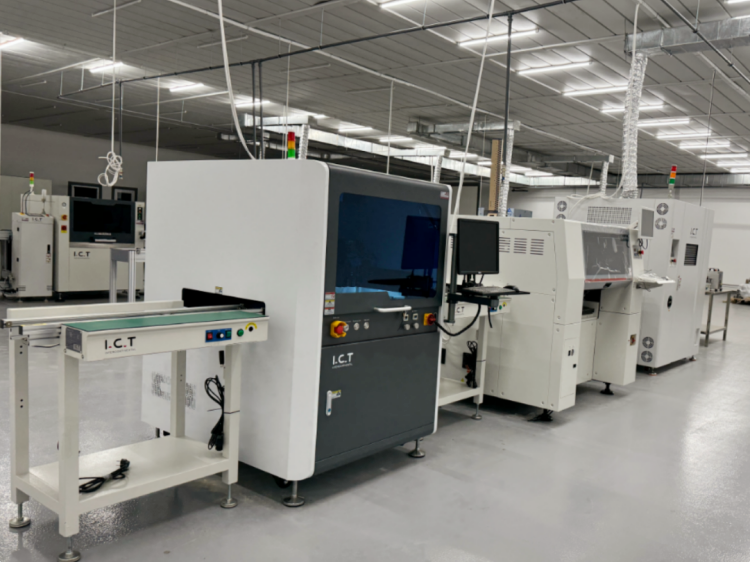

Videó: Lencse adagolása és rögzítő vonal áttekintése

LED lencse -ipari kilátások 2025 -ben

A LED lencse piac tovább bővül, amelyet:

• Mini és Micro LED-integráció: Az AR/VR közeli szem kijelzőinek, tablettáknak és TV-knek a lencsék.

• Intelligens lencse technológiák: Elektromosan hangolható lencsék az adaptív világításhoz.

• Fejlett optikai kialakítás: Teljes belső reflexió (TIR), hibrid optika, kombinálva a refrakciót és a reflexiót.

A kihívások megmaradnak, például:

• Függőség az importált csúcskategóriás anyagoktól (pl. Autóipari minőségű szilikon).

• A tömegtermelési termelési problémákat a mikroterület-lencséknél.

A jövőbeli trendek:

• Intelligens tervezés: AI-asszisztált optikai szimuláció a K + F ciklusok lerövidítéséhez.

• Fenntarthatóság: Bio-alapú PMMA és higanymentes anyagok.

• Integráció: A lencsék kombinálása az érzékelőkkel és a termálkezeléssel.

A LED -es lencse -szerelés műszaki kihívásainak leküzdése

A nagy pontosságú LED-es lencse-szerelvények előállítása több műszaki kihívás leküzdését igényli az SMT folyamat során. Az I.C.T fejlett technológiával és az ipari szakértelemmel foglalkozik ezekkel a kihívásokkal, hogy biztosítsa a következetes minőséget és a magas hozamot.

1. Lencse elhelyezés pontossága

Az SMT eljárás során a pontos elhelyezés kritikus-mind a LED-es chipeket, mind az optikai lencséket mikron szintű pontossággal kell felszerelni a kijelölt NYÁK-párnákon. Ennek elérése érdekében az I.C.T nagy pontosságú, többfunkcionális chip-maró-hegyeket használ fel, amelyek testreszabott fúvókákkal és dedikált adagolókkal vannak felszerelve, amelyeket kifejezetten LED-lencsék kezelésére terveztek. Ez biztosítja a megismételhető elhelyezés pontosságát az összes egységben, különösen fontos olyan termékek esetében, mint a DOB LED -panel lámpái.

2. Precíziós ragasztó adagolás

A lencse elhelyezése előtt az UV-ragasztót pontos mennyiségben kell adományozni a PCBA-ra előre meghatározott helyzetben. A ragasztó áramlási viselkedésének és viszkozitásának szűk toleranciáknak kell lennie a megfelelő tapadás és az optikai teljesítmény szempontjából. Ennek biztosítása érdekében az UV-ragasztót a folyékonyság optimalizálása érdekében a TDS (műszaki adatlap) tulajdonságai alapján előmelegítik.

Az I.C.T telepíti önfejlesztett nagysebességű, nagy pontosságú adagológépeit. Ezek a gépek impulzusjeleket használnak a pneumatikus sugárhajtóművek szabályozására, lehetővé téve az egységes, következetes ragasztási eloszlást még sűrűn csomagolt vagy összetett táblákon is.

3. Hatékony UV -kikeményedés

A lencse elhelyezése után az UV -kikeményedés elengedhetetlen a ragasztó megszilárdításához és a lencse rögzítéséhez. Az I.C.T kifejlesztette saját nagy energiájú UV-lámparendszerét, amely kiváló intenzitási és kikeményedési hatékonyságot biztosít. Ez a rendszer különösen hatékony a kihívást jelentő ragasztók, például az UV40 gyógyítására, biztosítva az erős, stabil kötéseket anélkül, hogy veszélyeztetné a ciklusidőt vagy a termékminőséget.

Miért I.C.T?

Ahogy a fejlett LED-es világítás iránti globális kereslet növekszik, a nagy hatékonyság, az intelligens és az automatizált SMT gyártósorok szükségessége sürgősebbé válik. Az I.C.T LED -os lencse SMT termelési megoldást úgy tervezték, hogy támogassa ezt a tendenciát, biztosítva a nagy pontosságot és megbízhatóságot minden alkalmazás forgatókönyve számára - az intelligens otthonoktól az autóipari rendszerekig.

Szüksége van egy testreszabott LED -es SMT megoldásra a gyárához?
Vegye fel a kapcsolatot ma az I.C.T -vel - a legkedvesebb megbízható partnere a LED gyártási technológiában.
