A megfelelő forrasztópaszta-nyomógép kiválasztása kulcsfontosságú döntés az SMT gyártósor sikerének biztosításában. Az SMT folyamatnak ez a látszólag egyszerű első lépése képes meghatározni a teljes gyártási ciklus minőségét, az alkatrészek elhelyezésétől a végső forrasztási eredményekig. Valójában a forrasztópaszta rossz nyomtatási minősége az összes SMT-hiba akár 70%-áért felelős, ami költséges utómunkálatokhoz, selejtekhez és alacsony első menetes hozamhoz vezet. Ahhoz, hogy versenyképesek maradjanak, a gyártóknak olyan nyomtatóra van szükségük, amely garantálja a pontosságot, az ismételhetőséget és a hatékonyságot – egy olyan nyomtatót, amely hibátlanul integrálható a későbbi SPI-rendszerekkel a hibák minimalizálása és az átviteli sebesség maximalizálása érdekében. Ebben az útmutatóban feltárjuk azokat a kritikus tényezőket, amelyek biztosítják, hogy forrasztópaszta-nyomtatógépe ne csak megfeleljen, hanem túl is haladja a gyártási céljait, csökkentve a költségeket, miközben javítja az általános minőséget.
A következő szakaszokban lebontjuk azokat a legfontosabb szempontokat, amelyek alapján kiválaszthatja az ideális forrasztópaszta nyomtatót az igényeinek megfelelően, a géptípusok és specifikációk megismerésétől az SMT termékcsalád más berendezéseivel való integrációig. Azt is megvitatjuk, hogy a nyomtató SPI-rendszerekhez való igazítása hogyan segítheti elő a hozamoptimalizálást és az ilyen berendezések karbantartásának rejtett költségeit. Merüljön el a forrasztópaszta nyomtatás világában, és megtudja, hogyan javíthatja termelési hatékonyságát és eredményét.
A forrasztópaszta nyomtatás a sima és hatékony SMT gyártósor alapja. A folyamat első lépéseként közvetlenül befolyásol minden további műveletet – az alkatrészek elhelyezésétől az újrafolyós forrasztásig, és végső soron a végtermék megbízhatóságára. Még a paszta magasságának, térfogatának vagy igazításának kisebb eltérései is hullámzást idézhetnek elő, ami hibákhoz vezethet, például rossz elhelyezéshez vagy rossz forrasztási kötésekhez. A stabil, pontos nyomtatási folyamatba való befektetés kulcsfontosságú a hibák csökkentése, a minőség biztosítása és a vonal általános hatékonyságának növelése érdekében. Röviden: a megbízható forrasztópaszta-nyomtatási eljárás az első lépés a kiváló minőségű gyártás és a megnövelt jövedelmezőség felé.
A nyomtatási hibák, mint például az áthidalás, az elégtelen forrasztás, a felesleges paszta, a forrasztógolyók és a rossz pasztakibocsátás nem csupán kisebb problémák – költséges problémák sorozatát idézhetik elő. Ezek a hibák gyakran súlyos következményekkel járnak, mint például sírkövezés, megszakadt kötések vagy rövidzárlatok a visszafolyás után. Ez magasabb átdolgozási arányt, megnövekedett selejteket és potenciálisan elveszített ügyfelek bizalmát jelenti. A pénzügyi hatás? Jelentős! A megfelelő forrasztópaszta nyomtatóberendezés kiválasztása segíthet korán felismerni ezeket a problémákat, megelőzve a hibákat, mielőtt azok megzavarnák a gyártási folyamatot és károsítanák az eredményt.
Ha az első menetes hozam növeléséről van szó, a megfelelő forrasztópaszta-nyomógép megváltoztatja a játékot. A kiváló minőségű nyomtató egyenletes pasztalerakódást, tökéletes igazítást és stabil folyamatparamétereket biztosít – kulcsfontosságú elemek a magas első menetes hozam elérésében. Optimális sablontervezéssel és valós idejű SPI-visszajelzéssel párosítva hatékony eszközzé válik a hibák csökkentésében, a selejt csökkentésében és a gyártási ciklusok felgyorsításában. A bölcsen választó vállalatok számára a csúcskategóriás nyomtatóberendezésekbe való befektetés közvetlenül a minőség, a hatékonyság és végső soron a jövedelmezőség javulását eredményezi.

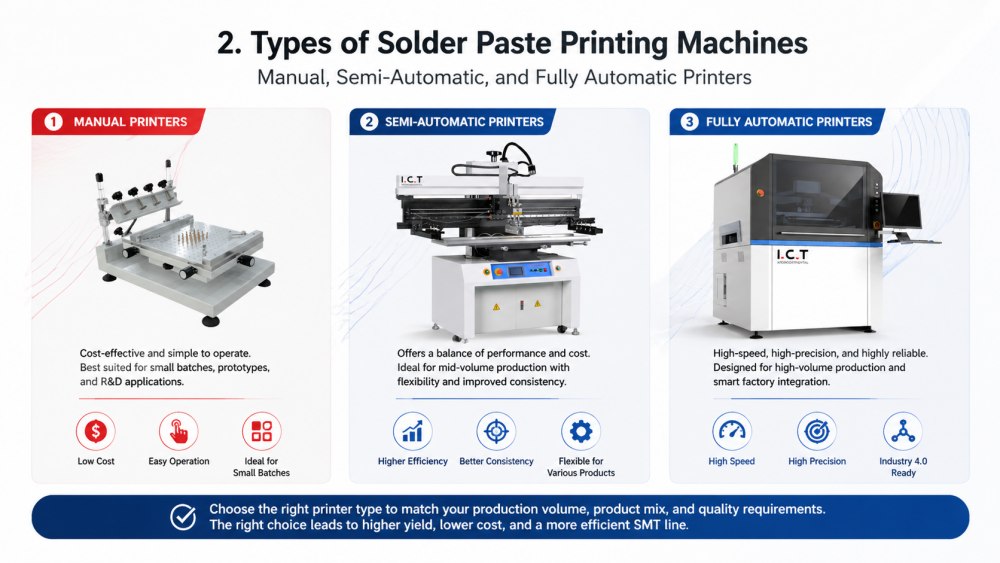

A kézi forrasztópaszta nyomtatók költséghatékony, rugalmas megoldást kínálnak prototípus-készítéshez, kutatás-fejlesztéshez, valamint kis volumenű gyártáshoz. Ezek a gépek lehetővé teszik a kezelők számára, hogy manuálisan igazítsák be a sablont, és egy gumibetét segítségével alkalmazzák a pasztát. Noha olcsók és alkalmazkodóak, a folyamat sikere nagymértékben függ a kezelő készségétől, és gyakran küzdenek az ismételhetőség és a nagy áteresztőképesség miatt. A korlátozott költségvetéssel rendelkező vagy a termékfejlesztés korai szakaszában lévő gyártók számára a kézi nyomtatók nagyszerű kiindulópontot jelenthetnek, de a gyártási méretek növekedésével nyilvánvalóvá válik az automatizálás iránti igény.
A félautomata forrasztópaszta nyomtatók automatizálják a gumibetét mozgását, gyakran beépítve az alapvető látásbeállító rendszereket a jobb konzisztencia érdekében. Ezek a nyomtatók kiváló egyensúlyt teremtenek a költségek és a termelékenység között, így tökéletesek a közepes mennyiségű gyártáshoz, ahol megbízhatóbb eredményekre van szükség, mint amit a kézi nyomtatók nyújtani tudnak – anélkül, hogy megtörné a pénzt. Noha csökkentik a kezelő fáradtságát és javítják a pontosságot, a félautomata gépek még mindig engednek némi rugalmasságot, így kiváló választási lehetőséget jelentenek a gyártók számára, akik a konzisztenciát kívánják növelni a költségek ellenőrzése mellett.
A nagy volumenű gyártásnál a teljesen automatikus forrasztópaszta-nyomógépek az aranystandard. A legmodernebb látórendszerekkel, az automatikus sablontisztítással és a teljesen programozható paraméterekkel ezek a nyomtatók a legmagasabb pontosságot, sebességet és ismételhetőséget biztosítják. Ideálisak a kevert, nagy volumenű SMT-sorokhoz, amelyek kifogástalan nyomtatási minőséget és a teljesen automatizált gyártási környezetekbe való zökkenőmentes integrációt igényelnek. Míg a kezdeti beruházás magasabb, a működési hatékonyság és a hibák csökkenése indokolja a költségeket, ami hosszú távon jelentős idő- és anyagmegtakarítást eredményez.
Az inline és offline nyomtatókonfigurációk közötti választás során elengedhetetlen, hogy megfeleljen gyártási igényeinek. Az SMT szállítószalag-rendszerbe integrált soros nyomtatók támogatják a folyamatos áramlást és valós idejű folyamat-visszacsatolást biztosítanak, így ideálisak a nagy forgalmú gyártók számára, akik az átviteli teljesítmény maximalizálására törekszenek. Másrészt az offline nyomtatók függetlenül működnek, nagyobb rugalmasságot kínálva kisebb kötegelt futtatásokhoz vagy dedikált folyamatokhoz. Nagyobb, nagy átviteli igényű termelési környezetekben általában az inline konfigurációk a legmegfelelőbb választás, de a kisebb vállalkozások vagy a speciális vonalak profitálhatnak az offline nyomtatók alkalmazkodóképességéből.

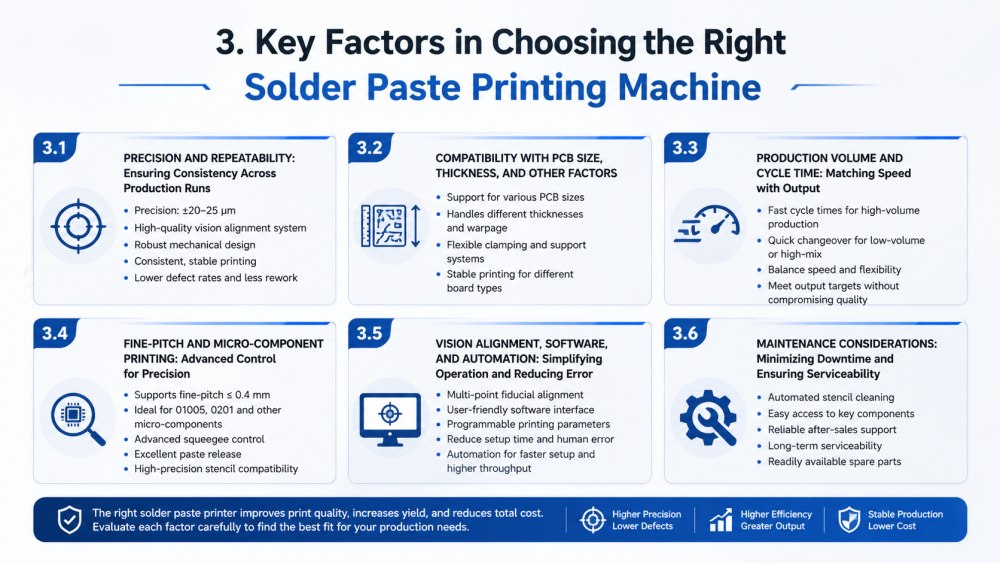

A mai SMT gyártósorokon a precizitás (±20–25 μm) és az ismételhetőség nem alku tárgya, különösen az alkatrészek méretének folyamatos zsugorodása miatt. A robusztus mechanikai kialakítású nyomtató és a kiváló minőségű látásigazító rendszer elengedhetetlen ahhoz, hogy a hosszú gyártási sorozatok során egyenletes, jó minőségű nyomatok maradjanak. Ezen képességek biztosítása közvetlenül befolyásolja a hibaarányt és a gyártási hatékonyságot. Keressen olyan berendezéseket, amelyek stabil eredményeket biztosítanak a gyártási ciklus során, hogy elkerüljék a költséges utómunkálatokat, és biztosítsák a zökkenőmentes folyamatot az elejétől a végéig.
A választott nyomtatónak meg kell felelnie a nyomtatott áramköri lap méretére, vastagságára és vetemedéstűrésére vonatkozó követelményeknek. A rugalmas támasztó- és szorítórendszerek kulcsfontosságúak a különböző terméktípusok elhelyezéséhez és a stabil nyomtatás biztosításához a különböző táblakonfigurációkban. A gyártási igényekhez igazodó megfelelő gép nem csak a nyomtatási minőséget biztosítja, hanem csökkenti a tábla instabilitása vagy eltolódása által okozott hibák kockázatát is.
A nyomtató sebességének és ciklusidejének meg kell egyeznie a napi kimeneti célértékekkel. A nagy volumenű gyártósorok esetében a gyors ciklusidők kritikus fontosságúak a kereslet kielégítéséhez a minőség feláldozása nélkül. Másrészt a kis mennyiségű vagy nagy keverékű gyártás előnyben részesítheti a gyors átállást és a különféle táblatípusok kezelésének képességét. Fontos, hogy olyan gépet válasszunk, amely egyensúlyban tartja a sebességet a rugalmassággal, így biztosítva, hogy a termelési céljai szükségtelen késedelem nélkül teljesüljenek.
A finom osztású (0,4 mm-es és kisebb) komponenseket vagy olyan mikrokomponenseket, mint a 01005 és 0201, a nyomtatónak fejlett gumibetét-vezérlést, kivételes pasztakioldási jellemzőket és nagy pontosságú sablonkompatibilitást kell kínálnia. Ezek a tényezők létfontosságúak a pontos pasztafelvitel biztosításához kisebb, bonyolultabb alkatrészekben. Ha a gyártás ilyen kihívást jelentő feladatokat igényel, mindenképpen olyan nyomtatót válasszon, amely megfelelő tulajdonságokkal rendelkezik az egyenletes minőség megőrzése érdekében ezeken az apró léptékeken.
A modern forrasztópaszta-nyomtatók többpontos kiigazítással, felhasználóbarát szoftverrel és programozható nyomtatási paraméterekkel vannak felszerelve, amelyek nagyban leegyszerűsítik a működést. Ezek a funkciók csökkentik a beállítási időt és minimalizálják az emberi hibákat, biztosítva, hogy még a minimális tapasztalattal rendelkező kezelők is egyenletes eredményeket érjenek el. Az automatizálási funkciók integrációja gyorsabb beállítást és nagyobb átvitelt tesz lehetővé, így a gyártási folyamat gördülékenyebbé és hatékonyabbá válik.
Az automatizált sablontisztítás, a kulcsfontosságú alkatrészekhez való könnyű hozzáférés és a megbízható értékesítés utáni támogatás elengedhetetlen az állásidő minimalizálásához és a gyártósor zökkenőmentes működéséhez. A gyártási megszakítások elkerülése érdekében olyan nyomtatót válasszunk, amely hosszú távon szervizelhető és könnyen beszerezhető pótalkatrészekkel rendelkezik. A nyomtatók értékelésekor ne csak az azonnali teljesítményüket vegye figyelembe, hanem azt is, hogy mennyire könnyen karbantarthatók és támogathatók az idő múlásával.

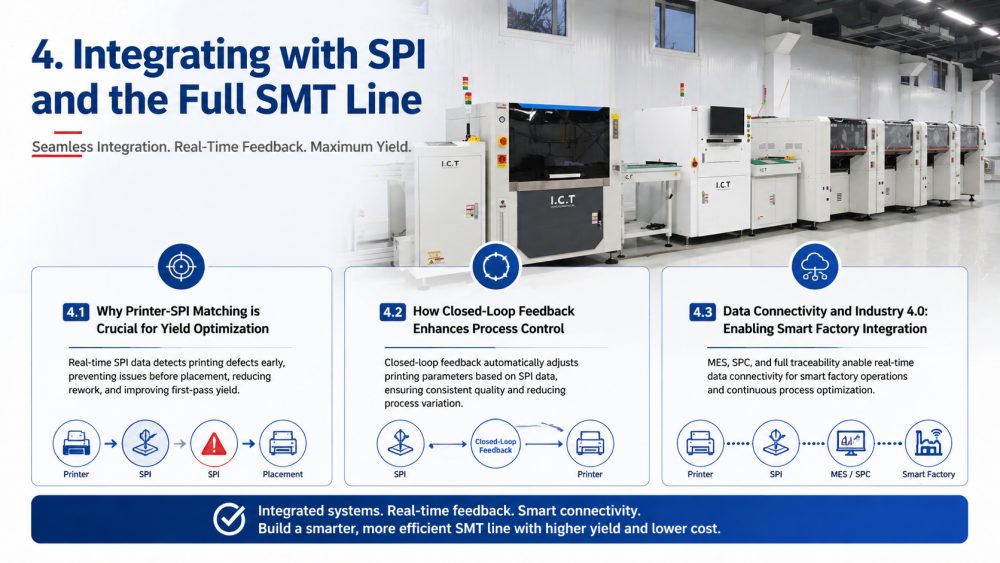

A forrasztópaszta-nyomtató és a 3D SPI-rendszer közötti zökkenőmentes integráció kritikus fontosságú a hozam optimalizálása szempontjából. A valós idejű SPI-adatok lehetővé teszik a lehetséges nyomtatási hibák azonnali észlelését, mint például a nem megfelelő pasztatérfogat, magasságváltozások vagy igazítási problémák. Ha ezeket a problémákat a folyamat korai szakaszában észleli, még mielőtt a tábla az elhelyezési szakaszba kerülne, megelőzheti a költséges hibákat, csökkentheti az utómunkálatokat, és jelentősen javíthatja az első lépés hozamát. A gyártási folyamatuk racionalizálására és a hatékonyság maximalizálására törekvő gyártók számára ez az integráció elengedhetetlen.
A zárt hurkú visszacsatolás révén a fejlett forrasztópaszta-nyomtatórendszerek automatikusan módosíthatják beállításaikat az SPI-rendszer valós idejű adatai alapján. Ez a dinamikus vezérlés segít fenntartani az optimális nyomtatási feltételeket a teljes gyártási folyamat során, hatékonyan csökkenti a folyamatok ingadozásait és biztosítja az állandó minőséget. A nyomtatási paraméterek folyamatos finomhangolásával ezek a rendszerek javítják a folyamat általános stabilitását és termelékenységét , minimalizálják a hibák kockázatát és javítják a hosszú távú kimeneti konzisztenciát.
A mai intelligens gyártási környezetben a MES (Manufacturing Execution System) integrációt, az SPC (Statistical Process Control) adatkimenetet és a teljes nyomon követhetőséget támogató nyomtatók felbecsülhetetlen értékűek. Ezek a funkciók intelligens gyári műveleteket tesznek lehetővé azáltal, hogy valós idejű adatokat biztosítanak a folyamatok folyamatos optimalizálásához, lehetővé téve a gyártók számára a teljesítmény nyomon követését és a tájékozott döntések meghozatalát menet közben. Ahogy az iparág az Ipar 4.0 felé halad, ezek a képességek már nem csak luxust jelentenek – elengedhetetlenek a versenyképesség megőrzéséhez, a hatékonyság javításához és a folyamatok teljes láthatóságának eléréséhez.
Míg a teljesen automatikus nyomtatók nagyobb kezdeti befektetést igényelnek, a teljes birtoklási költségük (TCO) idővel gyakran jelentősen alacsonyabb. Ez annak köszönhető, hogy képesek nagyobb hozamot biztosítani, csökkenteni a munkaerőköltségeket és minimalizálni az utómunkálatokat. A felszerelés értékelésekor ne csak a vételárra koncentráljon – nézze meg a nagyobb képet. Fontos, hogy felmérjük a TCO-t 3–5 év alatt, hogy valóban megértsük, milyen hosszú távú pénzügyi előnyökkel jár a jó minőségű nyomtatóba való befektetés. Ez a megközelítés biztosítja, hogy intelligens befektetést hajtson végre, amely idővel megtérül, nem csak a vásárláskor.
Forrasztópaszta nyomtatójának A kiváló minőségű automata nyomtatók átlagosan 12–24 hónapon belül megtérülnek közepes és nagy volumenű műveletek esetén, köszönhetően a kevesebb hulladékmennyiségnek, a megnövekedett hatékonyságnak és a kevesebb kézi beavatkozásnak. A hibák csökkentésével és az áteresztőképesség optimalizálásával a megfelelő nyomtató gyorsan megtérül, így ez egy megalapozott befektetés a gyártók számára, akik a minőség feláldozása nélkül szeretnének méretarányosan bővíteni a gyártást. ROI-ja több kulcsfontosságú tényezőtől függ: a gyártási mennyiségtől, a hibacsökkentéstől és a munkaerő-megtakarítástól.
A megfelelő nyomtató kiválasztásakor ne felejtse el figyelembe venni a rejtett költségeket, például a kezelői képzést, a rendszeres karbantartást, a fogyóeszközöket és az esetleges állásidőt. Ezek a tényezők jelentősen befolyásolhatják az általános költséghatékonyságot. Az olyan vezető beszállítók, mint az ICT, átfogó képzést és folyamatos támogatást kínálnak, segítve a gyártókat, hogy minimalizálják ezeket a rejtett költségeket, és zökkenőmentesen működjenek a termelés. Ha olyan beszállítót választ, aki egyablakos SMT-megoldást biztosít, elkerülheti a több szállítóval való kapcsolattartást, és biztosíthatja, hogy gyártósora hatékony és költséghatékony maradjon.
A megfelelő forrasztópaszta kiválasztása kulcsfontosságú az egyenletes eredmény eléréséhez. Ügyeljen az olyan tényezőkre, mint a részecskeméret és a fluxus aktivitása, hogy megfeleljen az összetevőknek és a folyamatkövetelményeknek. Ugyanilyen fontos a megfelelő kezelés: ügyeljen arra, hogy a pasztát megfelelően tárolják, fokozatosan felolvasztják és egyenletesen hengereljék, hogy megőrizzék viszkozitását és általános teljesítményét. Ezek az egyszerű, de kulcsfontosságú lépések jelentősen befolyásolhatják a nyomtatási minőséget, csökkenthetik a hibákat és javíthatják az első lépéses hozamot.
Szorosan működjön együtt a sablonszállítókkal az olyan paraméterek finomhangolása érdekében, mint a területarány, a képarány és a rekesznyílás alakja. A jól megtervezett sablonok kulcsfontosságúak a megbízható pasztaleválasztáshoz, különösen akkor, ha finom osztású alkatrészekkel dolgozik (például 0201 vagy 0,4 mm-es osztás). A sablontervezés optimalizálása biztosítja a megfelelő mennyiségű paszta lerakódását, megelőzve az olyan problémákat, mint az elégtelen forrasztás vagy a forrasztási áthidalás, amelyek befolyásolhatják a végtermék minőségét és hozamát.
Állítsa be a kulcsfontosságú paramétereket, például a gumibetét nyomását, a nyomtatási sebességet és a stencilleválasztást az egyes terméktípusok speciális követelményeinek megfelelően. Ezeknek a beállításoknak az anyagok és a tábla jellemzői alapján történő finomhangolása elengedhetetlen az egyenletes, jó minőségű nyomatok eléréséhez. Ezenkívül a rendszeres paraméterellenőrzés biztosítja, hogy a gép kalibrált maradjon, megelőzve az idő múlásával történő elsodródást és fenntartva az optimális teljesítményt minden gyártási folyamat során.
A nyomtatási folyamat zökkenőmentes és hatékony működése érdekében hozzon létre ütemezett kalibrációs és megelőző karbantartási programot. Rendszeresen ellenőrizze a sablonokat és a nyomtatási alkatrészeket, hogy elkerülje a problémák súlyosbodását. A jól karbantartott berendezések nemcsak meghosszabbítják a nyomtató élettartamát, hanem egyenletes kimeneti minőséget is biztosítanak. A proaktív gondozás megakadályozza a teljesítmény fokozatos csökkenését, csökkenti a költséges javítások és leállások valószínűségét, és biztosítja, hogy nyomtatója hosszú távon a lehető legjobban működjön.
Igazítsa a nyomtató típusát (kézi, félautomata vagy teljesen automatikus) és konfigurációját az adott gyártási mennyiséghez és termékösszetételhez.
Előnyben részesítse a nagy pontosságot, az ismételhetőséget és a finom hangmagasságot, biztosítva ezzel, hogy a nyomtató megfeleljen mind a jelenlegi, mind a jövőbeli igényeknek.
Biztosítsa az SPI rendszerekkel való zökkenőmentes integrációt és a zárt hurkú visszacsatolást a hozam maximalizálása és a hibák minimalizálása érdekében.
Értékelje a teljes tulajdonlási költséget (TCO) a kezdeti vételár helyett, hogy intelligens, hosszú távú befektetést hajtson végre.
Válasszon megbízható partnert, aki erős műszaki támogatást és egyablakos SMT-megoldásokat kínál a gyártósor zökkenőmentes és hatékony működéséhez.
