A teljesítményelektronika gyorsan fejlődő területén az újrafolyó forrasztás kritikus szerepet játszik az olyan teljesítményszabályozó eszközök összeszerelésében, mint az inverterek, tápegységek és elektromos járműrendszerek. Ezek az összetevők elengedhetetlenek az energiaátalakítás és -elosztás kezelésében, gyakran nagy teljesítményű alkalmazásokban.
A teljesítményelektronikai PCBA (nyomtatott áramköri egység) újrafolyatásos forrasztásával kapcsolatos kihívások azonban jelentősek az erősáramú alkatrészek egyedi követelményei miatt.
Ez a cikk a nagyteljesítményű elektronika által az újrafolyatásos forrasztással kapcsolatos főbb kihívásokat tárgyalja, beleértve a hőkezelést, a PCB-k vetemedését, a forrasztási hibákat és a hőmérsékleti profilok optimalizálását.
Ezenkívül feltárjuk a fejlett technikákat, valamint az automatizálás és a minőség-ellenőrzés integrációját, hogy javítsuk az erősáramú elektronika reflow forrasztási folyamatát.
Az erősáramú elektronika gyakran tartalmaz nagy teljesítményű alkatrészeket, például teljesítmény félvezetőket és nagy kondenzátorokat, amelyek általában nagy termikus tömeggel rendelkeznek. Ez azt jelenti, hogy hosszabb ideig tart felmelegedni és lehűlni, mint a kisebb alkatrészek. Az újrafolyós forrasztásnál kulcsfontosságú az egyenletes melegítés a teljes PCB-n. A nagy termikus tömegű alkatrészek jelenléte egyenetlen melegítést okozhat, ami helyi hőmérséklet-ingadozásokhoz vezethet, amelyek veszélyeztethetik a forrasztási kötés integritását.
Ez különösen akkor jelent problémát, ha olyan kényes alkatrészekkel foglalkozik, amelyek érzékenyek a túlzott hőre, ezért az egyenletes hőmérséklet-szabályozás kritikus fontosságú a jó minőségű forrasztáshoz.
Egy másik termikus kihívás a teljesítményelektronikai PCBA újrafolyós forrasztásnál a hősokk kockázata. Az újrafolyós forrasztás fűtési és hűtési fázisában létrejövő nagy termikus gradiensek az alkatrészek különböző sebességű kitágulását és összehúzódását okozhatják. Ez a tágulási különbség az alkatrészek megrepedéséhez vagy töréséhez vezethet, különösen a nagy teljesítményű, összetett kialakítású modulokban.
Ezenkívül a forrasztási kötések meghibásodhatnak, ha a hőmérsékletváltozás túl gyors. A hőprofilok kezelése és a hősokk valószínűségének csökkentése elengedhetetlen a hosszú távú megbízhatóság és teljesítmény biztosításához.

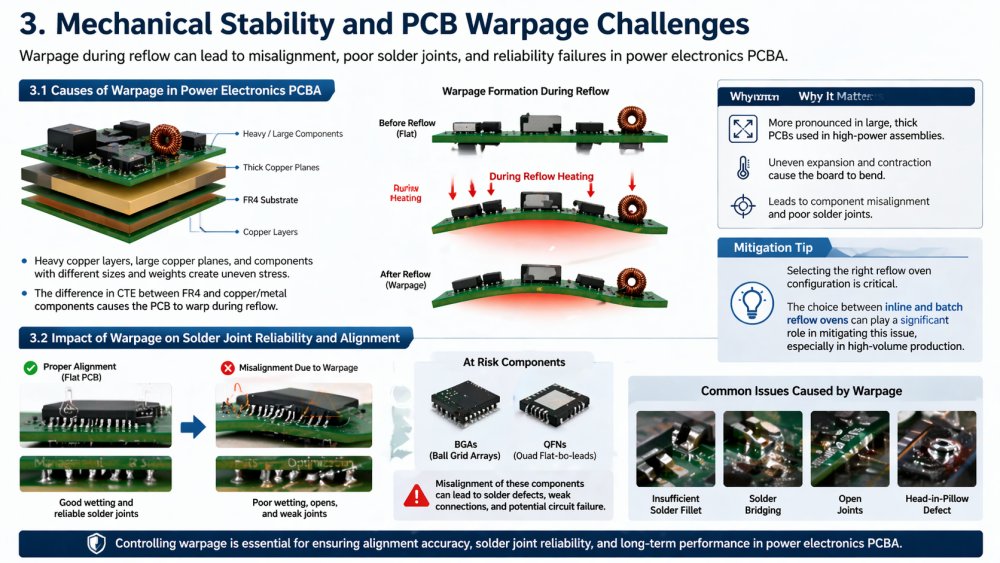

A teljesítményelektronikai PCB-k gyakran nehéz rézrétegekkel, nagy rézsíkokkal és különféle méretű és súlyú alkatrészekkel rendelkeznek. A NYÁK anyaga (tipikusan FR4) és a réz vagy más fémkomponensek közötti hőtágulási együttható (CTE) különbsége a NYÁK vetemedését okozhatja. A vetemedés akkor fordul elő, amikor a nyomtatott áramköri lap ki van téve az újrafolytatási folyamat hőjének, és ez az alkatrészek eltolódásához vezethet, ami viszont rossz forrasztási kötéseket eredményez.
A vetemedés kifejezettebb a nagy teljesítményű szerelvényeknél, ahol a PCB mérete és vastagsága nagyobb, hogy elférjen a nehéz alkatrészek.
A vetemedés jelentősen befolyásolhatja az alkatrészek egymáshoz igazítását az újrafolyós forrasztási folyamat során, ami viszont befolyásolja a forrasztás minőségét. A rosszul beállított alkatrészek hajlamosak a gyengén nedvesedésre, ami megbízhatatlan forrasztási kötéseket eredményez.
Az közötti választás inline és a batch reflow sütők jelentős szerepet játszhat e probléma enyhítésében, különösen a nagy volumenű gyártásnál.'
Például az olyan alkatrészek, mint a BGA-k (Ball Grid Arrays) és a QFN-ek (Quad Flat No-Leads), különösen érzékenyek a forrasztás közbeni eltolódásokra. Ha az alkatrészek elmozdulnak a nyomtatott áramköri lapok vetemedése miatt, a forrasztási kötések hibásan alakulhatnak ki, ami gyenge csatlakozásokhoz vezethet, ami végső soron az áramkör meghibásodásához vezethet.

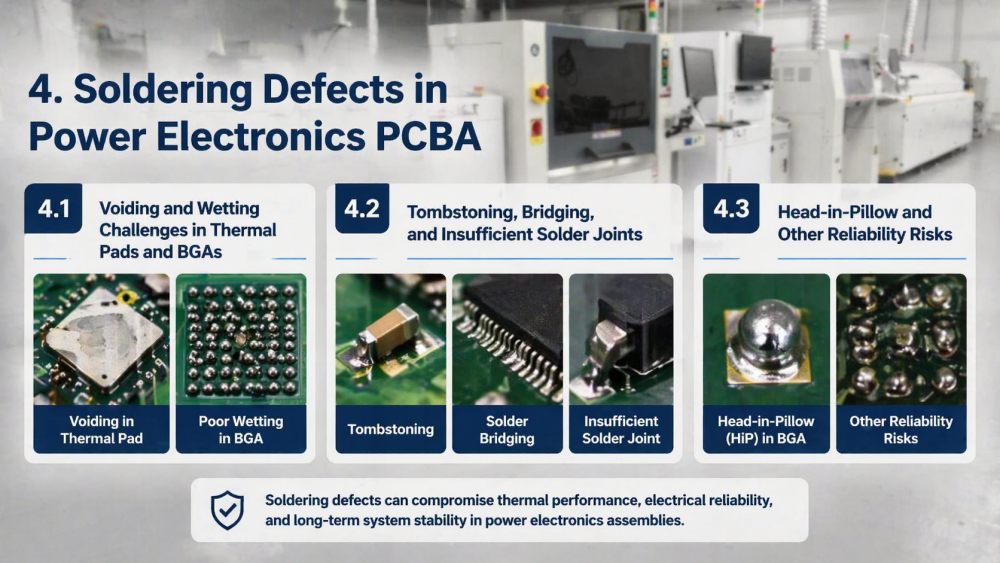

Az üresedés a forrasztás alatti légzsákok kialakulását jelenti, amelyek gyengíthetik a csatlakozást. A teljesítményelektronikai PCBA-k esetében az üregesedés különösen gyakori a hőpárnáknál és a BGA-nál, ahol a nagy érintkezési felületek hajlamosak levegőt felfogni a forrasztási folyamat során. A nem megfelelő nedvesítés ezeken a nagy párnákon tovább súlyosbíthatja a problémát, mivel a forraszanyag nem tapad teljesen a párnához, gyenge kötéseket hozva létre, amelyek befolyásolják a hő- és elektromos teljesítményt. A megfelelő nedvesítés biztosítása elengedhetetlen a teljesítményelektronikai egységek megbízható forrasztási kötéseihez.
A sírkövezés, az a jelenség, amikor az alkatrész egyik vége felemelkedik a PCB-ről a forrasztás során, gyakori probléma a teljesítményelektronikai PCBA-kban. Ezt gyakran a kiegyensúlyozatlan fűtés vagy az elégtelen forrasztópaszta okozza. Hasonlóképpen, a forrasztási áthidalás (a szomszédos vezetékek közötti nemkívánatos forrasztási kapcsolatok) és az elégtelen forrasztási kötések (ahol nincs elég forrasztóanyag a megbízható kötés kialakításához) gyakori problémák, amelyek a forrasztópaszta inkonzisztens felhordása vagy a helytelen visszafolyási profilok miatt fordulhatnak elő. Ezek a hibák csökkentik a termék általános megbízhatóságát és növelik a meghibásodás valószínűségét.
A fejpárnában (HiP) egy másik, a BGA-knál gyakran megfigyelhető hiba, amelyet a forrasztógolyó gyenge nedvesítése okoz. Ez a hiba akkor fordul elő, ha a forrasztógolyó nem nedvesíti be teljesen az alátétet, így a labda úgy lóg a párnán, mint egy fej a párnában.
Ez az állapot csökkenti a kapcsolat erősségét, és stressz hatására meghibásodáshoz vezethet. A HiP jelenléte különösen káros lehet a nagy megbízhatóságú teljesítményelektronikában, ahol a robusztus csatlakozások kulcsfontosságúak a rendszer stabilitása szempontjából.
A visszafolyási hőmérséklet profil kulcsfontosságú szerepet játszik a forrasztási kötés minőségének biztosításában és a hibák minimalizálásában. A teljesítményelektronikai PCBA-k esetében a hőmérsékleti profil optimalizálása kritikus fontosságú a különböző alkatrészek változó termikus tömege miatt.
A megfelelő reflow sütő kiválasztása kulcsfontosságú ezen igények kielégítéséhez.
Az előmelegítési szakasznak egyenletes melegítést kell biztosítania anélkül, hogy az alkatrészeket megterhelné, míg az áztatási fázisnak lehetővé kell tennie a termikus egyenletességet a visszafolyási csúcs elérése előtt. A hűtési fázisnak fokozatosnak kell lennie a hősokk elkerülése érdekében.
Mindezen szakaszok hatékony kiegyensúlyozása biztosítja, hogy a nagy teljesítményű alkatrészek minimális hőterhelést érjenek el, miközben kiváló minőségű forrasztási kötéseket érnek el.
Az ólommentes forraszanyag egyre növekvő felhasználásával a visszafolyási hőmérsékleti profilokat úgy kell beállítani, hogy alkalmazkodjanak ezen forraszanyagok magasabb olvadási hőmérsékletéhez.
A megfelelő ólommentes reflow sütő kiválasztása létfontosságú ahhoz, hogy megfeleljünk ezeknek a kihívásoknak. Ezenkívül a nagy sűrűségű kialakítások gyakran olyan alkatrészeket tartalmaznak, amelyek szorosan egymáshoz vannak csomagolva, tovább bonyolítva a fűtési folyamatot.
A konzisztens forrasztási eredmények elérése érdekében a profilokat úgy kell hangolni, hogy figyelembe vegyék ezeknek a terveknek a megnövekedett összetettségét.
A nitrogén-visszafolyó forrasztás értékes megoldás a teljesítményelektronikai PCBA-k számára, mivel képes csökkenteni az oxidációt és javítani a forrasztás nedvesítését. A nitrogén környezet megakadályozza az oxidok képződését az alkatrészeken és a forrasztóbetéteken, így biztosítva a kiváló minőségű kötéseket.
A nagy sűrűségű alkatrészekkel és kritikus teljesítménykövetelményekkel rendelkező teljesítményelektronikánál a nitrogén-visszafolyás fokozott megbízhatóságot biztosít azáltal, hogy javítja a forrasztási kötések konzisztenciáját, és csökkenti az olyan hibákat, mint a kiürülés és a fejpárnák.

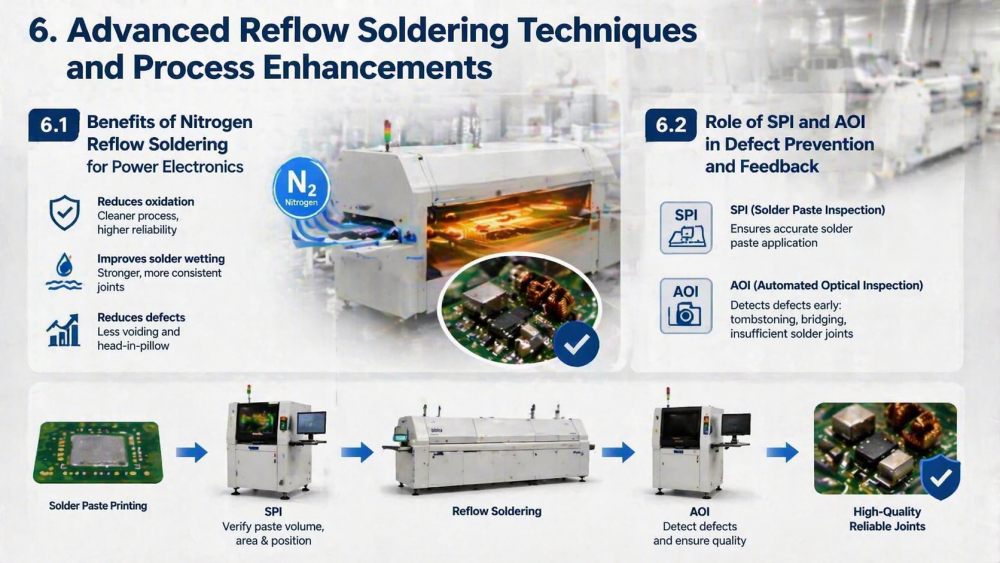

A forrasztópaszta-ellenőrzés (SPI) és az automatizált optikai vizsgálat (AOI) kritikus szerepet játszanak a hibák megelőzésében és a valós idejű visszajelzésben az újrafolyatásos forrasztási folyamat során.
Az SPI biztosítja a forrasztópaszta pontos felhordását, míg az AOI már a folyamat korai szakaszában észleli az olyan hibákat, mint a sírkövezés, az áthidalás és az elégtelen forrasztási kötések.
Azáltal, hogy ezeket az ellenőrző rendszereket integrálják a visszafolyási folyamatba, a gyártók minimalizálhatják a hibákat és javíthatják a teljesítményelektronikai PCBA teljes hozamát.
Az újrafolyós forrasztás integrált ellenőrző rendszerekkel, mint például az SPI és az AOI lehetővé teszi a gyártók számára, hogy valós idejű minőségellenőrzést érjenek el. Ez az integráció nemcsak a hibák azonnali észlelését, hanem a folyamatok folyamatos nyomon követését is lehetővé teszi.
A valós idejű visszacsatolás lehetővé teszi a kezelők számára, hogy azonnal módosítsák a folyamatot, csökkentve a hibák esélyét és javítva a termelés általános hatékonyságát.
A valós idejű folyamatfigyelő és nyomonkövetési rendszerek beépítése az újrafolyós forrasztási folyamatba növeli a folyamat stabilitását. A gyártók nyomon követhetik a gyártási folyamat minden aspektusát, a forrasztópaszta felhordásától a végső ellenőrzésig.
Ez lehetővé teszi a folyamatos fejlesztést, mivel a kezelők azonosíthatják a mintákat, végrehajthatják a korrekciós intézkedéseket, és megakadályozhatják a hibák újbóli előfordulását.
A nagy teljesítményű inverter-szerelvények esettanulmánya bemutatja, hogy a vetemedés hogyan befolyásolhatja az alkatrészek igazítását és a forrasztási kötések megbízhatóságát. A hőmérsékleti profilok optimalizálásával és az ellenőrzött hűtési fokozatok használatával a vállalat jelentősen csökkentette a vetemedést és egységes forrasztási kötéseket tudott elérni. Ennek eredményeként javult a termék megbízhatósága és teljesítménye a nagy teljesítményű alkalmazásokban.
Egy másik esettanulmány bemutatja, hogy a hőmérsékleti profilok optimalizálása és az AOI-rendszerek integrálása miként vezetett a teljesítményelektronikai gyártás hozamának javulásához. A vállalat jelentősen csökkentette az olyan hibákat, mint az üregesedés, az áthidalás és az elégtelen forrasztási kötések, ami magasabb termelési hatékonyságot és alacsonyabb utómunkálati költségeket eredményezett.
A környezetbarát gyártási eljárások iránti kereslet növekedésével az elektronikai ipar olyan új anyagokat kutat, amelyek fenntarthatóak és hatékonyak a nagy teljesítményű alkalmazásokban.
Az olyan anyagok fejlesztése, mint például az ólommentes, fokozott teljesítményű forrasztóanyag, megváltoztatja az újrafolyós forrasztás módját, és a környezeti hatások csökkentésére összpontosít, miközben megőrzi a nagy megbízhatóságot.
A mesterséges intelligencia által vezérelt profilozó rendszerek használata egyre növekszik, és pontosabb vezérlést tesz lehetővé az újrafolyós forrasztási folyamat felett. Az AI-rendszerek előre jelezhetik a hőmérséklet-ingadozásokat, valós időben módosíthatják a profilokat, és javíthatják a termelés általános hatékonyságát.
Ezek az innovációk a fenntarthatóbb és hatékonyabb gyártási folyamatok felé terelgetik az elmozdulást, végső soron hozzájárulva a teljesítményelektronika növekedéséhez.
Összefoglalva, a teljesítményelektronikai PCBA-ban történő visszafolyatásos forrasztás egyedi kihívásokat jelent, beleértve a hőkezelést, a PCB-k vetemedését és a forrasztási hibákat. A hőmérséklet-profil optimalizálása, a nitrogén-visszafolyásos forrasztás és az automatizált ellenőrzés fejlesztésével azonban a gyártók leküzdhetik ezeket a kihívásokat, és javíthatják a termék megbízhatóságát. Ahogy az ipar a környezetbarátabb folyamatok és a mesterséges intelligencia által vezérelt profilalkotás felé halad, a teljesítményelektronikai újrafolyós forrasztás jövője ígéretesnek tűnik, nagyobb hatékonysággal és fenntarthatósággal a láthatáron.
