Az augusztus 31-től szeptember 4-ig tartó héten az ICT befejezte egy I.CT-5700L PCB router szállítását és műszaki átadását egy Fülöp-szigeteki elektronikai gyártó számára.
Annak érdekében, hogy a gyártó zökkenőmentesen üzembe helyezze a gépet, az ICT egy tapasztalt műszaki mérnököt küldött a gyárba. A helyszíni szolgáltatás kiterjedt a gépellenőrzésre, a CCD és a router-bit kalibrálására, a PCB programozásra, a vágási tesztekre, a paraméterek optimalizálására, a hibaelhárításra, a karbantartási útmutatásra és a gyakorlati oktatásra.
A mérnök ahelyett, hogy megállt volna egy alapvető gépbemutató után, a gyártó tényleges PCB-termékeit használta a képzés során. Ez lehetővé tette a helyi csapat számára, hogy megtanulja, hogyan kell programozni a gépet és igazítani a vágási folyamatot valós gyártási körülmények között.
A gyártó szünetmentes tápegység-rendszereket gyárt, közismert nevén UPS termékeket. Ezek a termékek elektronikus vezérlőkártyákat és tápellátással kapcsolatos NYÁK-szerelvényeket tartalmaznak, amelyeket a panel összeszerelése után pontosan szét kell választani.
A gyárban már dolgoztak SMT és DIP gyártóberendezések terén tapasztalattal rendelkező mérnökök. A csapatnak azonban szisztematikus képzésre volt szüksége a PCB-útválasztók programozásában, a látáskalibrálásban, a router-bit kiválasztásában, a vágásmélység-szabályozásban, az orsóbeállításokban és a gép napi karbantartásában.
Az ügyfélnek azt is meg kellett erősítenie, hogy a különböző NYÁK-struktúrák – beleértve a V-metszetű lapokat és a rugalmas áramköri lapokat – feldolgozhatók-e megfelelő panelbontási módszerekkel és paraméterekkel.
Ezen gyártási követelmények alapján az ICT az ICT-5700L-re összpontosító NYÁK-leválasztási megoldást biztosított.
Berendezés vagy rendszer | Alkalmazás |
|---|---|
ICT-5700L PCB Router | A PCB panelek automatikus útválasztása és szétválasztása |
CCD Vision rendszer | PCB pozicionálás, jelfelismerés és programkalibrálás |
Nagy sebességű orsórendszer | Pontos marás állítható orsófordulatszámmal |
Router-Bit vágórendszer | Támogatja a különböző router bitméreteket és vágási paramétereket |
Porgyűjtő rendszer | Összegyűjti az útválasztás során keletkező PCB-port |
Biztonsági fényfüggöny | Védi a kezelőket a gép működése közben |
Programozó szoftver | Vágási útvonalakat hoz létre és kezeli a gyártási paramétereket |
Távoli támogatási szoftver | Technikai segítségnyújtást tesz lehetővé, ha a helyszíni hibaelhárítás nem érhető el |
Ez a konfiguráció megadta a gyártónak a vágóprogramok létrehozásához, az útválasztási paraméterek vezérléséhez, a különböző termékek teszteléséhez és a PCB élminőségének javításához szükséges eszközöket.
A gyárba érkezés után az ICT mérnök lépésről lépésre szerviztervet követett. A munka egy teljes gépellenőrzéssel kezdődött, mielőtt a kalibrálásra, programozásra, terméktesztelésre és kezelői oktatásra tért át.
A mérnök először ellenőrizte az ICT-5700L általános állapotát, és kommunikált a gyári csapattal a jelenlegi működéséről.
Az első vizsgálat során X-tengely riasztás jelent meg, amikor a gép visszatért alaphelyzetébe. A mérnök újraindította a berendezést, ellenőrizte a tengely működését, és törölte a riasztást.
A biztonsági fényfüggöny is instabil érzékelést mutatott. Beépítési helyzetét a normál érzékelés helyreállítása érdekében újra beállították.
Számos hardverelem – köztük két biztonsági ajtózár kapcsoló, a biztonsági fényfüggöny és a számítógép tápkapcsolója – további cserét vagy fejlesztést igényelt. A szükséges részeket rögzítették, és a szállítást követően megbeszélték.
A mérnök azt is elmagyarázta, miért kell ezeket a biztonsági berendezéseket rendszeresen ellenőrizni, és emlékeztette a csapatot, hogy soha ne irányítsa egyszerre két kezelő a gépet.
Az alapvizsgálat befejezése után a mérnök kalibrálta a CCD látórendszert.
A helyes CCD-kalibráció segít a gépnek felismerni a NYÁK referenciapontjait, és a programozott vágási útvonalat a tényleges táblához igazítani. A maró bit pozícióját ezután kalibrálták, hogy a vágószerszám pontosan kövesse a tervezett útvonalat.
Az ügyfél mérnökei megmutatták, hogyan kell:
Állítsa be a PCB referenciapontokat
Állítsa be a kamera expozícióját
Erősítse meg a PCB kép pozícióját
Kalibrálja a router bit helyét
Állítsa be a vágási mélységet
Válassza ki a megfelelő router-bit modellt
Az orsó fordulatszámának módosítása
Állítsa be a vágási sebességet
Ezek a lépések különösen fontosak, ha egy gyár több nyomtatott áramköri modellt kezel, nem pedig egyetlen terméket.

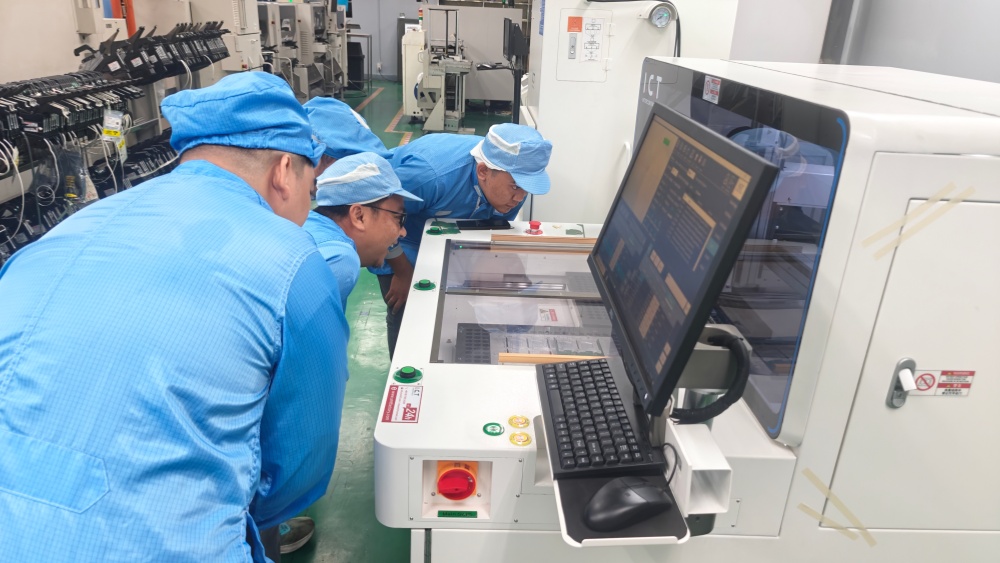

A gép kalibrálása után az ICT mérnök bemutatta a fő szoftver interfészeket, és elmagyarázta, hogyan kell új PCB-útválasztó programot készíteni.
A képzés kiterjedt a teljes programozási folyamatra, beleértve a NYÁK kép importálását vagy rögzítését, a referenciapontok beállítását, a vágási út létrehozását, a router bit kiválasztását és a vágási paraméterek meghatározását.
A mérnök a skip-point gyártási módot is bemutatta. Ez a funkció akkor használható, ha a panel bizonyos tábláit vagy pozícióit nem kell feldolgozni.

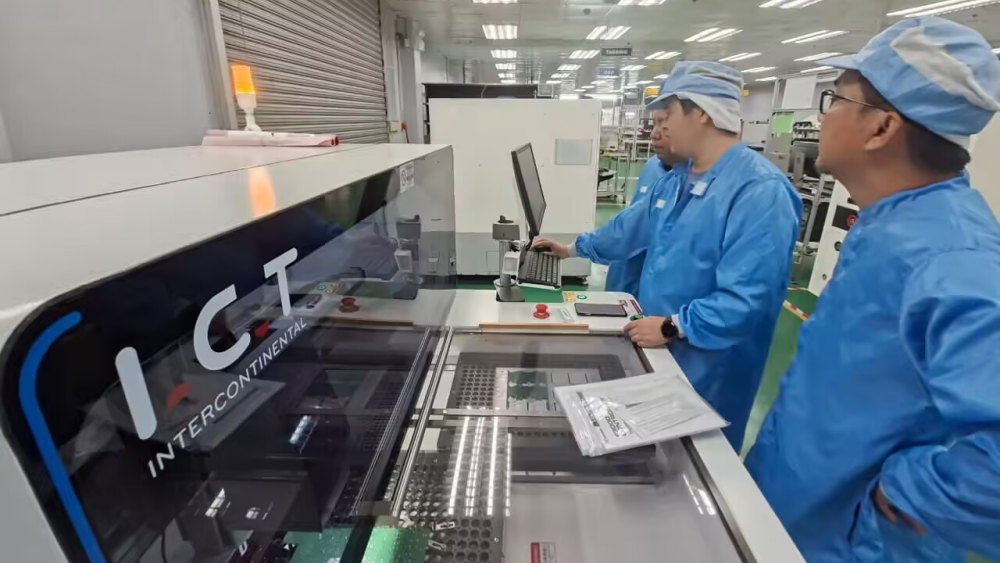

Ahelyett, hogy csak a bemutatót nézték volna, az ügyfél SMT és DIP mérnökei saját PCB mintáik felhasználásával programokat készítettek. Önmaguk állították be a tábla kalibrálását, a vágási mélységet, az orsó sebességét, a kamera expozícióját, a router-bit modelljét és a vágási sebesség beállításait.
Amikor működés közben kérdések merültek fel, az ICT mérnök elmagyarázta az okot, és megmutatta a csapatnak, hogyan kell elvégezni a helyes beállítást.
A helyi csapatot kiképezték a router bitek biztonságos és helyes cseréjére. A mérnök elmagyarázta, hogyan ellenőrizhető a szerszám helyzete a csere után, és hogy a kopott vagy helytelenül beszerelt bitek miért befolyásolhatják a NYÁK élének minőségét.
A képzés kiterjedt a porgyűjtő rendszerre is, beleértve:
A porgyűjtő megfelelő működése
Porzsák ellenőrzése
Porzsák tisztítás
Porzsák csere
Rendszeres takarítás az útvonal körül
A jó porkezelés segít fenntartani a tiszta munkakörnyezetet, és csökkenti a PCB-por felhalmozódását a gépben.
Valódi PCB-termékeket használtak a gép értékelésére és a képzés hatékonyságának megerősítésére.
A gyártó két V-metszetű PCB terméket biztosított tesztelésre. Eredeti táblaszerkezetük egy penge típusú V-metszetű lamellezőgépet tett egy másik lehetséges opcióvá, így a csapat kezdetben megvizsgálta, hogy megfelelő-e a marás.
Az ICT mérnök különböző marófejekkel és vágási beállításokkal tesztelte a táblákat. 0,9 mm-es marófúró és 2-es vágási sebesség beállításánál a táblák teljesen szétváltak.
A kész nyomtatott áramköri lap élei tiszták voltak, látható sorja nem volt. Ez megerősítette, hogy a megfelelő szerszám és forgácsolási paraméterek kiválasztása után a termékeket az ICT-5700L-en meg lehet dolgozni.
A teszt gyakorlati példát is adott a helyi mérnököknek arra, hogy a maró bit átmérője és vágási sebessége hogyan változtathatja meg a végeredményt.
A mérnök egy rugalmas áramköri termék tesztelésében is segített az ügyfélnek.
Egy kis próbatételt programoztak és vágtak a gépen. A kész eredmény megfelelt az elvárt vágási követelményeknek. A mérnök ugyanakkor megfigyelte, hogy az ügyfél csapata mennyire tudja önállóan elkészíteni és módosítani a programot.
Ez a teszt kibővítette az ügyfél megértését arról, hogyan használható a router különböző termékekhez és anyagokhoz.
Az ICT mérnök a gépkezelés mellett gyakorlati karbantartási és hibaelhárítási útmutatást is nyújtott a megrendelőnek.
A képzés a következőket tartalmazta:
Napi gépellenőrzés
Közös riasztási azonosítás
Alapvető hibaelhárítási eljárások
A router bit állapotának ellenőrzése
CCD és vágási pozíció ellenőrzése
Porgyűjtő karbantartás
Biztonsági berendezés ellenőrzése
Távoli támogatási eljárások
Az ügyfél emellett megkapta a fogyó- és kopóalkatrészek listáját, a napi karbantartási utasításokat, valamint a gyakori gépproblémákat és azok megoldásait ismertető útmutatót.
A távoli támogatási szoftvert elmagyarázták és elkészítették, hogy az ügyfél kapcsolatba tudjon lépni az ICT-vel, ha egy problémát nem sikerült helyben megoldani.
A helyszíni szolgáltatás végére a résztvevő mérnökök önállóan létrehozhattak PCB-programokat, kalibrálhatták a kártyapozíciót, kiválaszthatták a router biteket, módosíthatták a vágási paramétereket és befejezték az útválasztási folyamatot.
Azt is megértették, hogyan lehet különböző paraméterekkel javítani a vágási eredményt a PCB anyaga és szerkezete alapján.
A technikai támogatás számos gyakorlati eredményt ért el:
Az ICT-5700L-t megvizsgálták és kalibrálták.
Megerősítették a CCD és a router bit pozícióit.
A tényleges UPS-hez kapcsolódó PCB termékeket tesztelték.
Két V-vágású PCB terméket sikeresen irányítottak.
Tiszta deszkaéleket értünk el látható sorja nélkül.
A rugalmas áramköri lap mintáját sikeresen tesztelték.
Az ügyfélmérnökök független programozási gyakorlatokat végeztek.
Karbantartási és hibaelhárítási dokumentumokat biztosítottak.
Az utólagos cserealkatrészek megszervezése megtörtént.
A résztvevő mérnökök számára képzési bizonyítvány készült.
Az elvégzett képzés egy helyi mérnöki csapatot adott a gyárnak, amely képes volt napi külső segítség nélkül üzemeltetni a PCB routert.
Az ügyfél mérnökei korábbi tapasztalattal rendelkeztek SMT és DIP gyártóberendezésekkel kapcsolatban, ami segített nekik gyorsan megérteni az ICT-5700L-t.
A képzés során erős tanulási és gyakorlati képességekről tettek tanúbizonyságot. A programozási gyakorlatok elvégzése után önállóan tudtak routing programokat készíteni, gépi paramétereket módosítani, NYÁK vágást végezni.
Azt is megtanulták, hogyan kell használni a különböző maróbiteket és a folyamatbeállításokat a vágási minőség javítása érdekében. A V-metszetű lapokon és a rugalmas áramköri lapokon végzett sikeres tesztek nagyobb önbizalmat adtak a csapatnak a gép jövőbeli termékekben való alkalmazásában.
Az ügyfél felismerte annak értékét, hogy a berendezések szállítását a helyszíni műszaki képzéssel, a valós termékteszttel, a karbantartási útmutatásokkal és a folyamatos távoli támogatással kombinálják.
A PCB router önmagában hardveren keresztül nem képes konzisztens eredményeket biztosítani. A vágás minősége a helyes kalibrálástól, a megfelelő maró bit kiválasztásától, a stabil rögzítéstől, az optimalizált vágási paraméterektől és a jól képzett kezelőktől is függ.
A Fülöp-szigeteken zajló projekt révén az ICT segített a gyártónak a kezdeti berendezés-beállítástól a független programozás és a tényleges termékérvényesítés felé mozdulni.
