Az alacsony mennyiségű SMT-termelés jobb lesz a megfelelő sütővel

Azt akarja, hogy az alacsony volumenű SMT-termelés jól működjön, és jó eredményeket adjon. A megfelelő kis visszaverődő sütő megváltoztathatja a munka módját. Könnyű beállítani, és lehetővé teszi a receptek gyors megváltoztatását. Ez segít időt megtakarítani és jobban működni. Ha különböző PCB -szerelvényekkel dolgozik, a megfelelő sütő kiválasztása nagyon fontos. Az intelligens funkciók, mint például az automatikus profilozás és az előrejelző szoftver, segít a kis tételek gyors és pontos befejezésében. Az Ön választása befolyásolja azt, amit keres, és mennyi pénzt keres.

Kulcsfontosságú felvétel

· A megfelelő sütő kiválasztása elősegíti az alacsony volumenű SMT-termelést. Időt takarít meg és csökkenti a hibákat.

· Keressen a jó hőmérséklet -szabályozással és egyszerű beállítással rendelkező sütőket. Az intelligens funkciók, mint például az automatikus profilozás.

· A kötegelt sütők jóak a kis munkákhoz és a prototípusokhoz. A szállító kemencék jobbak a nagyobb futásokhoz és a trükkös táblákhoz.

· Tartsa a sütőt tisztán, és használja a jobb oldali visszaverődéseket. Ez tartja a sütőjét jól működni, és a forrasztó illesztései erősek.

· Használjon ellenőrző listát, hogy válasszon egy sütőt, amely megfelel a táblának méretének. Győződjön meg arról, hogy az megfelel -e a költségvetésnek és a jövőbeli terveinek a legjobb eredmények elérése érdekében.

Miért számít a sütőválasztás

Kis tételű kihívások

Az alacsony mennyiségű SMT-termelés futtatása különleges problémákat okoz. A standard visszaverődő sütők gyakran nem működnek jól az Ön számára. Nagyon óvatosan kell ellenőriznie a hőmérsékletet. Ha nem, a kis alkatrészek tönkrementhetnek. A termikus stressz kezelése hibákat és hulladéklemezeket okozhat. Íme néhány probléma, amelyet láthat:

· A megfelelő hőmérséklet elérése nehéz a szokásos sütőknél.

· Az érzékeny alkatrészek túl sok hővel megsérülhetnek.

· Az olyan hibák, mint az áthidalás, a sírstonálás és a gyenge forrasztás ízületek, akkor fordulhatnak elő, ha nem figyeli a folyamatot.

· A finom és nagy sűrűségű alkatrészek rugalmas beállításokra és jó termikus profilozásra van szükségük.

· Képzett munkavállalókra és jó kalibrálásra van szüksége a minőség magas és a hibák alacsony szintjének megőrzése érdekében.

· Ha nem állítja be a Reflow profilját, akkor az ürítés, a hideg ízületek vagy a fúrás lehet.

· Túl sok hő okozhatja a NYÁK elválasztását, és tönkreteszi a munkáját.

TIPP: válasszon sütőt intelligens profilozással és egyszerű kalibrálással. Ez segít csökkenteni a kockázatokat és jobb eredményeket elérni.

Minőség és hatékonyság

A kiválasztott sütő megváltoztatja a termék minőségét és sebességét. A megfelelő sütő lehetővé teszi az egyes lépések irányítását. Beállíthatja a zónahőmérsékleteket, a rámpák sebességét és az övsebességet, hogy illeszkedjen a táblájához és a forrasztópasztához. Ez segít megállítani a közös hibákat, és folyamatosan mozogni a munkáját.

Kevesebb hibát és kész táblát szeretne. A megfelelő sütő megadja a szükséges vezérlést és pontosságot, amelyre minden tételhez szükséges. Ha jól választja, akkor jobban fog menni az alacsony térfogatú SMT-termelésben.

Alacsony volumenű SMT-termelési igények

Képforrás: Pexels

Alapvető jellemzők

Azt akarja, hogy az alacsony volumenű SMT-termelés zökkenőmentesen működjön. A megfelelő sütő megadja a szükséges vezérlőt. Keressen olyan funkciókat, amelyek segítenek elkerülni a hibákat, és biztonságban tartani a táblákat . Íme néhány kötelező funkció:

· Pontos hőmérséklet -szabályozás PID rendszerekkel tartja a fűtést állandóan.

· A könnyen beállítható fűtési profilok lehetővé teszik az előmelegítés, az áztatás, az újrafuttatás és a hűtési szakaszok beállítását.

· A beépített hőmérők segítenek ellenőrizni a hőmérsékletet és elkerülni a rossz forrasztási illesztéseket.

· A rugalmas zónabeállítások lehetővé teszik a hőt finomhangolását a különböző táblák típusokhoz.

· A kötegelt vagy gőzfázisú sütők jól működnek a kis futásokhoz, mivel kezelik a különböző táblák méretét és típusát.

· A jó szoftver interfészek megkönnyítik a folyamat beállítását és figyelését.

· A forrasztópalok és a csipeszek segítenek az alkatrészek elhelyezésében és tartásában a forrasztás során.

Megjegyzés: Az olyan ipari szabványok, mint az IPC/KH-STD-001, azt mondják, hogy a megfelelő termikus profilokat kell követnie. Ez megőrzi a tábláit erősen és mentes a hibáktól.

Hely és költségvetés

A sütőt be kell illesztenie a munkaterületbe és a költségvetésbe. Számos sütő az alacsony mennyiségű SMT-termeléshez kompakt méretben kapható. Helyezheti őket egy padra vagy egy kis asztalra. Ez helyet takarít meg, és a munkaterületét ügyesnek tartja.

Nem kell sokat költenie a jó eredmények eléréséhez. Sok sütő erős teljesítményt nyújt tisztességes áron. Válasszon olyan sütőt, amely megfelel az Ön gyártási igényeinek, és helyet hagy a jövőbeli növekedéshez. Amikor kiválasztja a megfelelő méretet és árat, felállítja magát a sikerhez.

Felső sütő

A megfelelő sütő kiválasztása valóban segíthet a munkájában. Szüksége van egy sütőre, amely megfelel az Ön igényeinek és helyének. Ennek is minden alkalommal jó eredményeket kell adnia. Íme néhány legfontosabb választás a kötegelt és szállító kemencékhez.

Kötegelt sütők

A kötegelt sütők jóak prototípusok készítéséhez és kis laboratóriumokhoz. Ők is nagyszerűek, ha pénzt akarnak megtakarítani. Beilleszti a táblákat, beállítja a profilt, és hagyja, hogy főzze. Sok ember a tételkemencékkel kezdődik, mert kevesebbet fizetnek és egyszerűen használhatók.

Népszerű kötegelt sütő modellek:

· T-937M (puhui): Nem drága, forró-levegő konvekciót használ, jól melegszik.

· LPKF Protoflow S: Sokan megbízják a prototípusok készítéséhez.

· APS alacsony volumenű kötegelt sütő : Van egy zónája, nagy ablaka, könnyen megnézhető.

· A Controleo3 készen áll: jó néhány táblára készíteni időnként.

· Asztali top kenyérpirító sütők (frissítésekkel): Olcsó, kedves a hobbi munkához.

· Az asztali visszaverődő sütők az eBay -ből: Sokféle, de a minőség nem mindig ugyanaz.

⚠ ️ Ne használjon infravörös fűtéssel rendelkező sütőket. A forró levegő kemencék egyenletesen melegítik és jobban működnek.

A kötegelt sütők előnyei és hátrányai :

A kötegelt sütők a legjobbak, ha szeretné:

· Készítsen prototípusokat vagy kis tételeket.

· Dolgozzon egy laboratóriumban vagy kis üzletben.

· Kevesebb pénzt költenek.

· Nézze meg a táblákat forrasztás közben.

Válasszon egy forró levegő kemencét legalább 2,5-3 kW teljesítményű. Ez elősegíti a tábláit, hogy felmelegítsék az egészet. Ezenkívül erősen tartja a forrasztási ízületeket. A T-937M és az LPKF protoflow S ismert, hogy könnyű és megbízható. A Controleo3 sütők jó néhány táblára készíteni. Ha pénzt szeretne megtakarítani, frissíthet egy kenyérpirító sütőt. De ellenőriznie kell az egyenetlen fűtést.

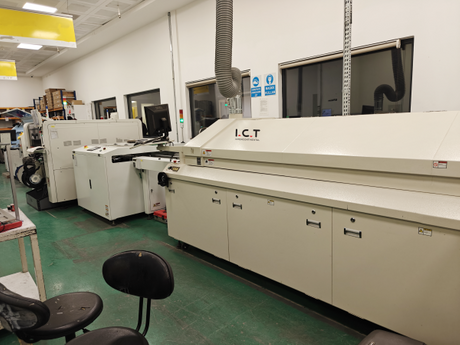

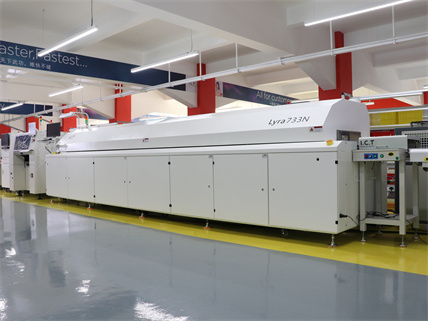

Szállító kemencék

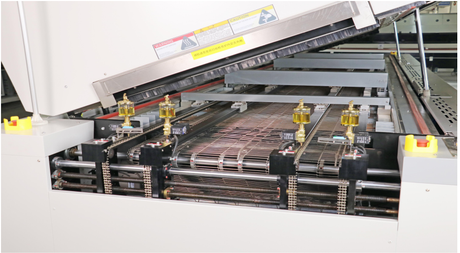

A szállítószalagok kemencéi segítenek a több tábla gyorsabb előállításában. A deszkákat egy mozgó övre helyezi. A sütő megteszi a többit. Ezek a sütők nagyszerűek, ha sok táblát kell készíteni, vagy bonyolult dolgokkal kell dolgozni.

A legjobb szállítószalagos sütő modellek :

A szállítószalagok adják meg:

· Folyamatos áramlás naponta több mint 100 táblára.

· Sok fűtési zóna a jobb hőmérséklet -szabályozás érdekében.

· A nagyobb táblákat és a speciális profilokat képes kezelni.

· Az érintőképernyős vezérlők egyszerűvé teszik a beállítást.

Batch vs. szállítószalag -sütők :

Válasszon egy szállítószalagot, ha szeretné:

· Készítsen naponta több mint 100 táblát.

· Dolgozzon nagy vagy trükkös PCB -kkel.

· A speciális alkatrészekhez nagyon pontos hőmérséklet -szabályozásra van szükség.

· A jövőben szeretné növelni munkáját.

A legnépszerűbb márkák, mint például az Atco , hosszú garanciákat és technikai segítséget nyújtanak. Ez tartja a vonal működését, és segít kevésbé aggódni.

Ha a legjobbat szeretné kis laboratóriumokhoz vagy prototípusok készítéséhez, kezdje el egy jó kötegelt sütővel, mint például a T-937M vagy az LPKF Protoflow S. A kiválasztott sütő segít jobban megtenni, és gyorsabban eléri a céljait.

A megfelelő sütő kiválasztása

Az igények értékelése

A legjobb eredményeket szeretné az alacsony volumenű SMT-termelésből. Kezdje azzal, hogy megnézi a valódi igényeit. Gondoljon arra, hogy hány táblát készít minden héten. Ellenőrizze a legnagyobb PCB méretét és a műhelyben található helyét. Győződjön meg arról, hogy a sütő illeszkedik a padhoz, és hagy helyet más szerszámokhoz.

Keressen olyan sütőket, amelyek pontos hőmérséklet -szabályozást biztosítanak . Ez segít elkerülni a hideg ízületeket és a túlmelegedést. Válasszon egy modellt, amely könnyen használható kezelőszervekkel és tiszta kijelzőkkel rendelkezik. Válasszon egy olyan sütőt, amely megfelel a költségvetésnek, de nem vágja le a sarkokat a minőségre. Az energiahatékonyság is számít. Alacsonyan tartja a költségeit, és segít a környezetben.

TIPP: Mindig ellenőrizze, hogy a sütő képes -e kezelni a különböző táblákat és méreteket. Ez nagyobb rugalmasságot biztosít a munka megváltozásakor.

Ha azt tervezi, hogy vállalkozását növeli, válasszon egy sütőt, amely képes méretezni. Néhány sütő lehetővé teszi a funkciók hozzáadását, vagy később a nagyobb vonalakhoz való csatlakozást. Válasszon jó hírnévvel és erős támogatással rendelkező márkákat . Ez tartja a vonal futását, és segít a problémák gyors megoldásában.

Kiválasztási ellenőrző lista

Használja ezt az ellenőrzőlistát az okos választáshoz:

1. Ellenőrizze a sütő méretét, és ellenőrizze, hogy az megfelel -e a legnagyobb PCB -nek.

2. Keresse meg a pontos hőmérséklet -szabályozást és az egységes fűtési zónákat.

3. Válasszon sütőt könnyű programozással és tiszta kijelzőkkel.

4. Ellenőrizze, hogy a sütő könnyen tisztítható és karbantartható -e.

5. Válasszon olyan biztonsági funkciókkal rendelkező modelleket, mint az automatikus megsemmisítés.

6. Kérdezze meg az energiahatékonyságot az energiaszámlák megtakarítása érdekében.

7. Válasszon márkákat jó támogatással, garanciákkal és pótalkatrészekkel.

8. Gondoljon a jövőbeli igényekre - frissítheti vagy kibővítheti a sütőt?

9. Olvassa el az adatlapokat , hogy az alkatrészek megfeleljenek a sütő specifikációinak.

10. A hőelemekkel tesztelje és beállítsa az újracsomagolási profilokat.

Megjegyzés: Kerülje el azokat a sütőket, amelyek nem kínálnak jó hőmérsékleti profilozást vagy akár fűtést. Ez segít megelőzni a hibákat és a pazarolt táblákat.

Az eredmények optimalizálása

Reflow profilok

Fokozhatja a forrasztási minőséget a megfelelő visszafutási profil beállításával . Kezdje egy olyan alapprofil létrehozásával , amely megegyezik a testület összetettségével és az alkatrészek érzékenységével. Csatlakoztassa a hőelemeket több folthoz egy mintapárt . Ez lehetővé teszi a valós hőmérséklet nyomon követését egy tesztfutás során.

Kövesse ezeket a lépéseket az erős profilhoz:

1. előmelegítő szakasz : Lassan emelje fel a hőmérsékletet-kb. 1-3 ° C / másodperc . Ez megakadályozza a termikus sokkot, és biztonságban tartja az alkatrészeket.

2. Áztassa a szakaszot : Tartsa a deszkát 150-200 ° C-on 60-120 másodpercig. Ez a lépés egyenesen kiszállítja a hőt és aktiválja a fluxust.

3. Reflow stádium : A csúcshőmérsékletet 230-250 ° C között érje el 30-90 másodpercig. Győződjön meg arról, hogy nem haladja meg az alkatrészek maximális hőmérsékletét.

4. hűtési szakasz : Hűtsük le a táblát 2-4 ° C-on másodpercenként. Az állandó hűtés megállítja a repedéseket és erősen tartja az ízületeket.

TIPP: Használja a profilozó szoftvert a termikus adatok elemzéséhez. Állítsa be a sütő zóna hőmérsékletét és a szállítószalag sebességét, amíg meg nem látja az egész fűtést.

Ha ólommentes forrasztót használ, akkor magasabb csúcstalálkozóra és hosszabb áztatásra van szüksége . A legjobb eredmény elérése érdekében rendeljen egyedi referenciaszámot az egyes profilokhoz. Ez segít a változások nyomon követésében és a legjobb munkájának megismétlésében.

Karbantartási tippek

A rendszeres karbantartás fenntartja a sütő zökkenőmentes működését, és az eredményeket következetes. Tisztítsa meg a sütőt gyakran a por és a forrasztópaszta eltávolításához. Ellenőrizze a fűtési elemeket és kalibrálja a hőmérséklet -érzékelőket az egyenetlen fűtés elkerülése érdekében. Győződjön meg arról, hogy a hűtőventilátorok jól működnek, és szükség esetén állítsa be a sebességet.

· Ellenőrizze és cserélje ki a kopott alkatrészeket, például a régi fűtési elemeket vagy a sérült pecséteket.

· Tartsa meg az összes kalibrálást és javítást . Ez segít a minták észlelésében és a problémák korai kijavításában.

· Ellenőrizze a sütőajtókat és a tömítéseket a szivárgásokról. A jó tömítések tartják a hőt belül és energiát takarítanak meg.

️ A jól karbantartott sütő folyamatos teljesítményt és kevesebb hibát biztosít. A karbantartást szokássá tegye, nem pedig utógondolat.

A megfelelő sütő kiválasztása az alacsony mennyiségű SMT-termeléshez segít jobb minőségben és gyorsabban végzett munka elérésében. Az olyan funkciók, mint az automatizált termálkezelés és a valós idejű profilozás, kevesebb hibát követnek el. Az intelligens ütemezés lehetővé teszi a munkahelyek gyors váltását. Használja az ellenőrző listát és a tippeket a választáshoz. Próbáljon ki olyan új eszközöket, mint a Vision Systems és az Data Analytics, hogy tovább javítsa a folyamatot. Amikor a sütő megfelel az Ön igényeinek, akkor a vállalkozása jól teljesíthet.

GYIK

Milyen méretű sütőt kell választania az alacsony volumenű SMT előállításhoz?

Válasszon egy sütőt, amely megfelel a legnagyobb PCB -nek. Először mérje meg a táblákat. Válasszon egy modellt egy kis extra helyrel. Ez lehetőséget ad a jövőbeli projektekhez, és segít elkerülni a hibákat.

Használhat kenyérpirító sütőt az SMT forrasztáshoz?

Használhat kenyérpirító sütőt hobbi munkához vagy tanuláshoz. A jobb eredmények érdekében frissítse azt egy vezérlővel. A professzionális táblákhoz válasszon egy valódi visszaverődő sütőt . Ez több irányítást és jobb minőséget biztosít.

Milyen gyakran kell kalibrálni az újracserélési sütőt?

Havonta vagy bármilyen javítás után kalibrálja a sütőt. A rendszeres kalibrálás pontos marad a hőmérsékletet. Ez segít elkerülni a hibákat, és pénzt takarít meg a pazarolt táblákra.

Szüksége van nitrogén -támogatásra a sütőben?

A nitrogén -támogatás tisztább forrasztási ízületeket és kevesebb hibát eredményez. Ha a legjobb minőséget akarja, válasszon egy sütőt nitrogénnel. A legtöbb kicsi munka esetén nélküle dolgozhat. Frissítsen később, ha az Ön igényei növekednek.

Milyen biztonsági funkciókat kell keresnie egy SMT sütőben?

Keresse meg az auto-shutdown-t, a túlmelegedési riasztásokat és a jó szigetelést. Ezek a funkciók védik Önt és tábláit. Biztonságban maradsz, és munkád a pályán marad.
