Kíváncsi vagy, miért alacsony az SMT hozama, és hogyan lehet csökkenteni az átdolgozást? Nem vagy egyedül. Számos gyártó kihívásokkal néz szembe a magas hozam -sebesség elérésében a szokásos hibák miatt, mint például a forrasztás, a sírok és az elégtelen forrasztás. Ebben a blogban megvizsgáljuk ezeknek a kérdéseknek a kiváltó okait, és gyakorlati tippeket adunk az SMT -folyamat javításához. Függetlenül attól, hogy tapasztalt profi vagy új a mezőben, csatlakozzon hozzánk, amikor belemerülünk olyan megoldásokba, amelyek segíthetnek a hozam növelésében és az átdolgozás minimalizálásában.
Annak ismerete, hogy az SMT hozama és az átdolgozási arány hogyan működik, segíti a csapatokat a költségek csökkentésében és a kibocsátás stabilitásának javításában.
Az SMT hozam, amelyet gyakran első pass hozamnak (FPY) hívnak, az első alkalommal mutatja be az ellenőrzés ellenőrzését átadott táblák százalékos arányát. Megméri, hogy hány közgyűlés halad tovább az átdolgozás nélkül. A magas FPY egy stabil, ellenőrzött folyamatot jelöl. Az alacsony FPY jelek ismétlődő problémái a forrasztópaszta nyomtatásában, elhelyezésében vagy visszaverődésében.
A hozam szorosan kapcsolódik az átdolgozáshoz, a hulladékhoz és a termelési átviteli sebességhez. Az alacsony hozam növeli az átdolgozást, amely munka és anyagok fogyasztása. A magas átdolgozási arányok lassú termeléssel, szűk keresztmetszeteket hozva létre, amelyek csökkentik az áteresztőképességet és a gyári hatékonyságot. A túlzott hibák hulladékhoz vezethetnek, ha az átdolgozás meghibásodik, növelve a hulladékköltségeket.
Az alacsony hozam növeli az átdolgozás és a további ellenőrzések munkaerejét. Minden átdolgozási ciklus azt jelenti, hogy az operátorok időt töltenek a táblák rögzítésére, ahelyett, hogy újak készítenek. Felmerül az ellenőrzésnek, hogy ellenőriznie kell a javított egységeket, hozzáadva a munkaidőt. Az anyaghulladék emelkedése, ha a tábláknak cserélési alkatrészekre, forrasztásra vagy fluxusra van szükségük az átdolgozás során. A gyakori átdolgozás károsíthatja a PCB -ket, és hulladékká változtathatja őket, ami pazarolt alkatrészekhez és feldolgozási időhöz vezethet.
Az alacsony hozam befolyásolja az átfutási időket és az ügyfelek szállítását is. A termelés lelassul, mivel a vonalak kezelik az átdolgozást, késleltetve a kimenetet. A kézbesítésre váró vásárlók hosszabb átfutási idővel szembesülhetnek, kockáztatják az elveszített megrendeléseket és károsítják a gyár hírnevét.
| Az alacsony hozamú | kategória |
|---|---|
| Munkaerő | Fokozott átdolgozás és ellenőrzések |
| Anyag | További hulladék, magasabb anyaghulladék |
| Átfutási idő | Hosszabb szállítási idők az ügyfelek számára |
A forrasztópaszta problémái az alacsony hozam gyakori oka az SMT -ben. Az elégtelen forrasztás rossz kapcsolatokhoz vezethet. A forrasztás áthidalása akkor fordul elő, amikor a forrasztás a szorosan elhelyezett párnák között folyik. A forrasztógolyó akkor van, amikor a kis forrasztógolyók formálódnak a NYÁK -n. Ezek a hibák gyakran a nem megfelelő sablon kialakításból származnak, rossz paszta típusú vagy helytelen nyomtatási paraméterek felhasználásával.
Az alkatrészek elhelyezésének pontossága elengedhetetlen. Az eltérés akkor fordul elő, ha az alkatrészeket nem helyezik helyesen a párnákra. A sírok akkor fordulnak elő, amikor egy alkatrész egyik vége felemelkedik a párnáról. A ferde az, amikor az alkatrészek nem igazodnak megfelelően. Ezeket a problémákat gyakran a gépek pick-and-helyének pontosságának vagy az alkatrészek csomagolásának változásainak tudják be.
A Reflow forrasztási hibák ütközési hozama. Hideg forrasztási ízületek akkor fordulnak elő, amikor a forrasztás nem olvad el teljesen. Az üregek üres terek a forrasztó ízületén belül. Head-in-Pillow (HIP) hibák akkor fordulnak elő, amikor a forrasztás nem nedvesíti meg teljesen az alkatrészt. Ezeket a kérdéseket általában helytelen visszafutási profilok, PCB -vonzereje vagy komponensek oxidációja okozza.
A gyenge PCB és az alkatrészek minősége csökkentheti a hozamot. A hullámosított PCB -k megnehezítik a jó forrasztási kapcsolatok kialakítását. A komponensek oxidációja vagy szennyeződése megakadályozhatja a megfelelő forrasztást. A nedvességre érzékeny eszközök (MSD) szintén befolyásolhatják a forrasztási minőséget, ha nem megfelelően kezelik.
Az ellenőrzés és a tesztelés befolyásolhatja a hozamot. Az automatizált optikai ellenőrzés (AOI) hamis pozitív eredményei felesleges átdolgozáshoz vezethetnek. A észlelt hibák hibákat okozhatnak a terepen. A pontos ellenőrzés és a tesztelés kulcsfontosságú az átdolgozás csökkentéséhez és a hozam javításához.
Az anyagminőség kulcsfontosságú tényező az SMT hozamban. A PCB felületének felülete befolyásolja a forraszthatóságot. A rossz tárolási feltételek romolhatják az anyagokat. Az alkatrészek minősége is számít. Az alacsony minőségű alkatrészek valószínűleg hibákat okoznak. Például az oxidált alkatrészek nem forraszthatók megfelelően. A nedvességre érzékeny eszközök (MSD) ellenőrzött tárolást igényelnek a vonzerejének megakadályozása érdekében. A bejövő anyagok hibáinak ellenőrzése korai problémákat okozhat, csökkentve a hibák kockázatát a termelés során.
A folyamatbeállítások ütközési hozama. A nyomtatási paramétereknek pontosnak kell lenniük. Az elhelyezési sebesség befolyásolja az alkatrészek pontosságát. Reflow profilbeállítások Határozzák meg a forrasztási ízület minőségét. A helytelen beállítások olyan hibákhoz vezethetnek, mint a hideg forrasztás vagy a forrasztás áthidalása. Például, a túl gyors elhelyezési sebesség eltérést okozhat, míg a nem megfelelő visszaverődő profil nem megfelelő forrasztást eredményezhet. Ezen paraméterek finomhangolása a PCB és az alkatrészek konkrét követelményei alapján jelentősen javíthatja a hozamot.
A berendezések problémái csökkenthetik a hozamot. A kalibrálás biztosítja, hogy a gépek helyesen működjenek. A rendszeres karbantartás megakadályozza a bontást. Az tévesen beállított vagy kopott berendezések hibákat okozhatnak. Például egy helytelenül kalibrált pick-and-hely elhelyezkedhet az alkatrészek. A berendezések rendszeres ellenőrzése és beállítása biztosítja a következetes teljesítményt. Az olyan fejlett eszközök használata, mint a Scorer Paste ellenőrző (SPI) rendszerek, elősegítheti a problémák elkapását a folyamat elején, csökkentve a későbbi szakaszok elérésének valószínűségét.
Az emberi hiba egy másik tényező. Az üzemeltetők hibákat követhetnek el a kezelés során. Az átdolgozás új hibákat vezethet be. A megfelelő képzés és egyértelmű eljárások csökkentik a hibákat. Például az alkatrészek ellátással történő kezelése megakadályozza a károsodást. Az átdolgozási eljárásokról szóló egyértelmű iránymutatások minimalizálhatják az új hibák bevezetését. A hibabiztosító technikák, például a szerszámlák vagy a szerelvények használata szintén segíthetnek a kezelő hibáinak csökkentésében.
Ezen kiváltó okok kezelésével a gyártók javíthatják az SMT hozamát és csökkenthetik az átdolgozást. Mindegyik tényező döntő szerepet játszik a magas színvonalú termelés biztosításában, az anyagkezeléstől az optimalizálás és a berendezések karbantartásáig.
Az SMT hozamának növelése érdekében kezdje el a forrasztópaszta nyomtatásával. A megfelelő sablon vastagság és a rekesz kialakításának kiválasztása elengedhetetlen a pontos forrasztási lerakódáshoz. Például egy vastagabb sablont lehet szükség a nagyobb alkatrészekhez, míg a vékonyabb jobban működik a finom hangszóró alkatrészeknél. A paszta viszkozitásának ellenőrzése biztosítja a következetes áramlást, és a megfelelő tárolási körülmények megakadályozzák a paszta kiszáradását vagy szennyeződését. A forrasztópaszta ellenőrzési (SPI) rendszerek használata korán elkaphatja a hibákat, időt takaríthat meg és csökkentheti az átdolgozást. Az SPI rendszerek valós idejű visszajelzést nyújtanak, lehetővé téve a nyomtatási folyamat menet közbeni beállítását.
Az alkatrészek elhelyezése pontossága kulcsfontosságú a hibák csökkentéséhez. Rendszeresen kalibrálja a pick-and-helyes gépeket annak biztosítása érdekében, hogy a tolerancián belül működjenek. Használjon látás -igazítási rendszereket a helytelen elhelyezés minimalizálásához, különösen a kis vagy összetett alkatrészeknél. Szorosan együttműködve a beszállítókkal az alkatrészek csomagolásának minőségének kezelése érdekében, biztosítja, hogy az alkatrészek jól illeszkedjenek a PCB -hez. Például a következetes dimenzióval és a kiváló minőségű csomagolással rendelkező alkatrészek kevésbé valószínű, hogy eltolódnak az elhelyezés során.
Az visszaverődésprofilok gondos beállításra van szükségük a következetes forrasztás biztosítása érdekében. Állítsa be a profilokat a forrasztó paszta típusa és az alkatrészsűrűség alapján. Például egy magasabb olvadási ponttal rendelkező paszta más profilt igényelhet, mint egy alacsonyabb olvadáspontú. Figyelemmel kíséri a sütő zónáit és a szállítószalagot szorosan, hogy a PCB -n keresztül egyenletes melegítést biztosítson. A hőelemek használata valós idejű termikus profilozáshoz a termelés során segít azonosítani és kijavítani a sütőben lévő meleg vagy hideg foltokat, biztosítva a következetes forrasztást.
Az ellenőrzési stratégiáknak egyensúlyba kell hozniuk az érzékenységet és a pontosságot a hamis pozitív eredmények csökkentése és a valós hibák elkapása érdekében. Állítsa be az automatizált optikai ellenőrzés (AOI) beállításait a hamis pozitív eredmények csökkentése érdekében, ami felesleges átdolgozáshoz vezethet. Használjon röntgen-ellenőrzést olyan komplex alkatrészekhez, mint a BGA-k és a QFN-ek, ahol a rejtett forrasztási ízületek gyakoriak. A rendszeres berendezések karbantartása az ellenőrző eszközöket pontosnak és megbízhatónak tartja, biztosítva, hogy a hibákat korán és következetesen elkapják.
Az anyagkezelés és a tárolás jelentősen befolyásolja a hozamot. Tárolja a nedvességérzékeny eszközöket (MSD) szabályozott környezetben, hogy megakadályozza a páratartalom károsodását. Ellenőrizze a bejövő PCB -ket és alkatrészeket az oxidációval vagy a vonzerejével, amelyek befolyásolhatják a porlaszthatóságot és az alkatrészek elhelyezését. A megfelelő tárolás és ellenőrzés biztosítja, hogy az anyagok készen álljanak a gyártásra, csökkentve a hibákat és az átdolgozást. Például a PCB -k száraz, hűvös környezetben történő tárolása megakadályozza a vonzerőt, míg az alkatrészek érkezéskor történő ellenőrzése korán megragadhatja az oxidációt.
Ha ezekre a területekre összpontosít, jelentősen csökkentheti az SMT átdolgozását és javíthatja az általános hozamot. Minden lépés, a forrasztópaszta nyomtatás optimalizálásától a hatékony ellenőrzési stratégiák végrehajtásáig, döntő szerepet játszik a magas színvonalú termelés biztosításában.
| hatásának | tényezője |
|---|---|
| Optimalizálja a forrasztó paszta nyomtatását | Válassza ki a megfelelő sablon vastagságát - használja az SPI -t a korai hiba észleléséhez |
| Javítsa az alkatrészek elhelyezésének pontosságát | Rendszeresen kalibrálja a gépeket - használja a látás igazító rendszereit |
| Finom hangolási profilok | Állítsa be a profilokat a paszta típusa alapján - Monitor Sütőzónák |
| Végezze el a hatékony ellenőrzési stratégiákat | Állítsa be az AOI érzékenységet - használja a röntgenfelvételeket az összetett alkatrészekhez |
| Anyag- és tárolási vezérlők | Az MSDS megfelelően tárolja - ellenőrizze a bejövő anyagokat |
A statisztikai folyamatvezérlés (SPC) hatékony eszköz az SMT folyamat stabilitásának fenntartásához. A kulcsfontosságú mutatók, például a forrasztópaszta térfogatának, a sablon igazításának és az alkatrészek elhelyezésének pontosságának folyamatos megfigyelésével az SPC segíti a variációk korai azonosítását. A vezérlési korlátok beállítása lehetővé teszi az eltérések észlelését, mielőtt azok hibákhoz vezetnek. Az SPC diagramok vizuális betekintést nyújtanak a folyamat trendeibe, lehetővé téve a proaktív beállításokat, hogy a gyártósor zökkenőmentesen és következetesen működjön.
A hozam trend elemzése elengedhetetlen az ismétlődő hibaminták azonosításához. A hozam időbeli nyomon követésével észreveheti, hogy a hibák növekednek -e vagy csökkennek -e. Ez az elemzés segít meghatározni a leggyakoribb kérdéseket, lehetővé téve a fejlesztési erőfeszítések összpontosítását, ahol a leginkább szükségük van. Például, ha észreveszi a forrasztási hibák következetes emelkedését, akkor megvizsgálhatja a sablon kialakítását vagy a forrasztópaszta nyomtatási paramétereit a kiváltó ok kezelése érdekében.
A gyártási végrehajtási rendszerek (MES) a hibák és az átdolgozási adatok valós idejű nyomon követését kínálják. Ezek a rendszerek rögzítik az információkat, amint ez megtörténik a gyártósoron, lehetővé téve a gyors válaszokat a feltörekvő kérdésekre. Az MES integrálhat más eszközökkel, például az SPC -vel, hogy átfogó képet nyújtson a gyártási folyamatról. A valós idejű adatok lehetővé teszik a megalapozott döntések meghozatalát, a munkafolyamatok optimalizálását és az állásidő csökkentését. Az MES kihasználásával javíthatja az általános termelési hatékonyságot és a hozamot.
Egy vezető elektronikai gyártó a sírkategóriás kérdésekkel küzdött, ahol az alkatrészek felemelkedtek a párnákról az újbóli forrasztás során. Ez a hiba különösen elterjedt volt a kicsi, passzív komponensekben. A csapat úgy döntött, hogy megvizsgálja a Reflow profilt, beállítva a hőmérsékleti rámpát és a csúcshőmérsékletet. Ezeknek a paramétereknek a finomításával 80%-kal képesek voltak csökkenteni a sírstoningot. Ez nemcsak javította a hozamot, hanem javította a végtermék megbízhatóságát is. A sikert a jobb hőszabályozásnak tulajdonították, biztosítva az egyenletes melegítést a PCB -n.
Egy másik gyártó tartós forrasztási problémákkal szembesült, különösen a sűrűn lakott PCB -kben. A csapat rájött, hogy a sablon kialakítása nem volt optimális a Scarder Paste kiadásához. Felülvizsgálták a sablon rekesz méretét és alakját, biztosítva a jobb igazítást a PCB párnákkal. Ez az egyszerű változás 75% -kal csökkentette a forrasztási hibákat. A továbbfejlesztett sablon kialakítás lehetővé tette a pontosabb forrasztási paszta lerakódását, minimalizálva a forrasztás áthidalásának kockázatát és jelentősen csökkenteni az átdolgozást.
A harmadik példa egy olyan gyárat foglal magában, amely elégtelen forrasztási eseményekkel küzdött, ami rossz elektromos csatlakozásokhoz vezet. A csapat a Scarder Paste ellenőrző (SPI) rendszereket hajtotta végre a forrasztópaszta nyomtatási folyamatának figyelemmel kísérésére. Az SPI -adatok elemzésével azonosították a nyomtatási paraméterek következetlenségeit, például a sablon igazítását és a paszta viszkozitását. Ezeknek a paramétereknek az SPI -visszacsatolás alapján történő beállítása 90%-kal csökkentette az elégtelen forrasztási hibákat. A gyár rendszeres karbantartási ellenőrzéseket is bevezetett a nyomtatóberendezések számára, tovább javítva a folyamat konzisztenciáját.
Ezek az esettanulmányok szemléltetik, hogy a célzott beavatkozások hogyan javíthatják az SMT hozamát. Függetlenül attól, hogy optimalizálja -e a visszaverődés profiljait, javítja a sablon -terveket, vagy kihasználja az SPI -adatokat, ezek a stratégiák jelentős különbséget okozhatnak a hibák és az átdolgozás csökkentésében. Ezekre a területekre összpontosítva a gyártók magasabb hozamokat és megbízhatóbb termékeket érhetnek el.
A jó SMT hozamcélok eltérőek. A magas keverő termelési célja a 95% -os hozam a gyakori beállítási változások miatt. A nagy volumenű termelési célok 98% vagy annál magasabb, mivel a folyamatok stabilabbak. A reális célok kitűzése segít kezelni az elvárásokat, és a folyamatos fejlesztésre összpontosít.
Ellenőrizze a Reflow profilokat rendszeresen. A napi ellenőrzések ideálisak a nagy volumenű termeléshez, hogy korán elkapják a problémákat. A magas keverő termeléshez ellenőrizze a profilokat minden egyes beállítási változással. A következetes megfigyelés biztosítja az optimális forrasztást és csökkenti a hibákat.
Az AOI segít, de nem mindig csökkenti az átdolgozást. A kalibrációtól és a beállításoktól függ. A túlérzékeny AOI hamis hibákat jelölhet, növelve az átdolgozást. A megfelelően hangolt AOI csökkenti a hamis pozitív eredményeket, és valódi kérdéseket fog elkapni, javítva a hozamot.
A 0402 komponensekben a sírszomjasok gyakoriak. Állítsa be a Reflow profilokat az egyenletes fűtés biztosítása érdekében. Használjon nagy felületi feszültséggel rendelkező fluxust az alkatrészek lefelé tartásához. A megfelelő sablon kialakítás szintén segít. Ezek a tényezők finomhangolása csökkenti a sírstonizálást és javítja a hozamot.
Az SMT -hozam megértése és javítása elengedhetetlen a költségek csökkentése és a hatékonyság növelése szempontjából. A forrasztópaszta nyomtatás optimalizálásától kezdve a finomhangoló reflow profilokig minden lépés létfontosságú szerepet játszik az átdolgozás minimalizálásában és a kimenet maximalizálásában.

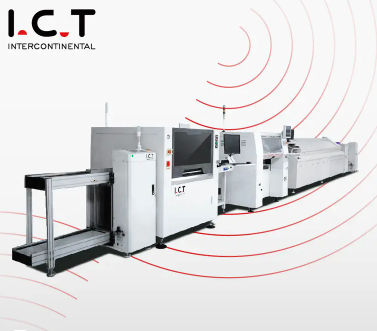

A megfelelő eszközök, az adatelemzés és a szakértői útmutatások kihasználásával olyan vállalatoktól, mint a Dongguan I.C.T Technology Co., Ltd. , azonosíthatja és kezelheti az alacsony hozam kiváltó okait. Függetlenül attól, hogy anyagi problémákkal, folyamatparaméterekkel vagy a berendezések kalibrálásával foglalkozik, a proaktív megközelítés alkalmazása jelentős javulást eredményez az SMT -termelésben.
