Az SMT látásfelismerési hibák akkor fordulnak elő, ha a kamerarendszer nem tudja megfelelően azonosítani az alkatrész helyzetét, alakját, polaritását vagy tájolását. A fejlett SMT látásellenőrző megoldások segítenek a gyártóknak javítani az alkatrészfelismerés stabilitását és csökkenteni a téves visszautasítást a nagy sebességű elhelyezés során. Ez sok gyárban alkatrészkamera-felismerési hibaként, ismételt látásriasztásként, hibás forgásérzékelésként vagy instabil felvétel-visszaigazolásként jelenik meg. A probléma gyakran nem egyedül a fényképezőgépben van. A világítás, a csomagolás adatai, a fúvóka állapota, a felszedő magassága, az adagoló megjelenítése és még a tábla kontrasztja is befolyásolhatja a felismerés minőségét.
Ez a cikk elmagyarázza az SMT látásfelismerési hibák leggyakoribb okait, és gyakorlati SMT gépi látás hibaelhárítási lépéseket mutat be, amelyek segítenek a mérnököknek stabilizálni az elhelyezést, csökkenteni a hamis selejteket, és megőrizni a minőségellenőrzést. Az SMT folyamatmérnököknek, technikusoknak, karbantartó csapatoknak és termelési vezetőknek írták, akiknek megbízható módszerre van szükségük a kamerával kapcsolatos elhelyezési problémák találgatás nélküli megoldására.
Tartalomjegyzék
A látásfelismerés a gép azon módszere, amely megerősíti, hogy a kiválasztott alkatrész a megfelelő alkatrész, a megfelelő helyzetben van-e, a megfelelő tájolással, mielőtt az elhelyezés megtörténik. Ez egy vezérlőpont, nem csak egy kamerakép. Ha a rendszer nem tudja megfelelően beolvasni az alkatrészt, a gép visszautasíthatja az alkatrészt, leállíthatja a vonalat, vagy rossz irányba helyezheti el, ha a beállítások túl lazák.
A kamera általában ellenőrzi az alkatrész közepét, a test körvonalait, az elforgatási szöget, a polaritásjelet, a vezeték vagy a kivezetés alakját és a csomagolás helyzetét a fúvókához képest. Kis passzív alkatrészek esetén a rendszernek csak tiszta testkörvonalra és középpontra van szüksége. IC, csatlakozó, LED vagy polarizált csomag esetén a felismerési feladat bonyolultabb, mert a kamerának mind az alakot, mind a tájolást észlelnie kell.
Ez az oka annak, hogy a komponens kamera felismerési hibája nem mindig egyszerű hardverhiba. Lehet, hogy a gép rossz képet, rossz világítási módot, rossz csomagolásdefiníciót olvas le, vagy egy alkatrészt, amely kissé elmozdult a felvétel során. Ha a vonal minden látásriasztást kameraproblémaként kezel, a valódi ok rejtve maradhat.
Az SMT elhelyezése nagyon kis tűrésektől függ. Egy alkatrész csak néhány milliméter széles lehet, és a kamerának a másodperc törtrésze alatt meg kell erősítenie a helyzetét. Ha az alkatrész nem középen van, fényes, sötét, átlátszó, el van forgatva vagy részben eltakarja a fúvóka, a felismerés instabillá válhat. Ez az érzékenység normális. A cél nem a látási logika eltávolítása, hanem az, hogy tisztább és következetesebb legyen a felismerési bemenet.

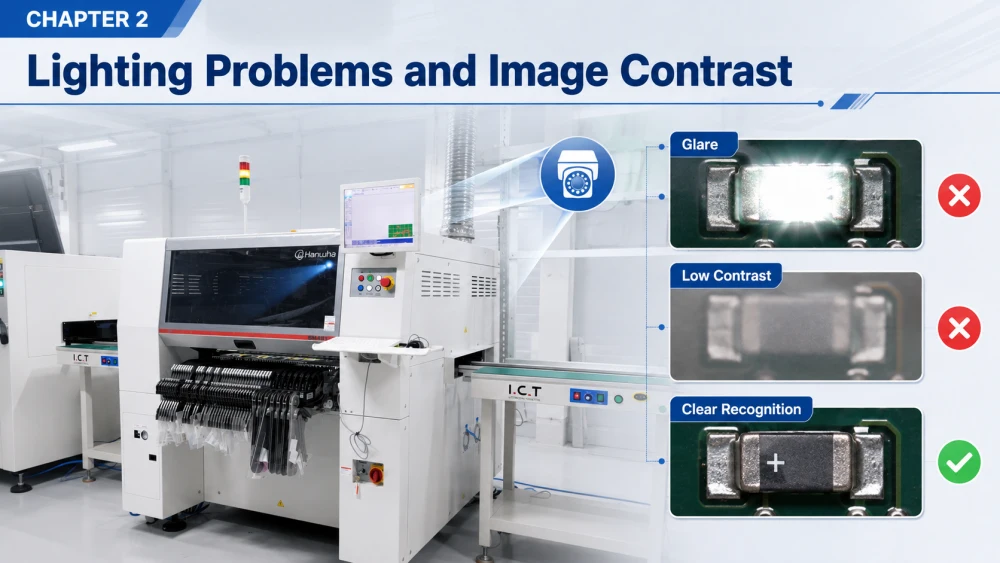

A világítás az SMT látásfelismerési hibák egyik leggyakoribb oka. A kamera csak azt tudja felismerni, amit tisztán lát. Ha a fény túl erős, túl gyenge, egyenetlen vagy visszaverődik az alkatrész felületéről, a kép jól nézhet ki a kezelő számára, de még mindig instabil a felismerési algoritmus számára.
A különböző csomagokhoz eltérő fényviszonyokra van szükség. A modern pick and place gépek fejlett használnak SMT látórendszereket optimalizált világítási módokkal a különböző csomagolási felületek kezelésére. Egy fekete IC-testnek erős kontrasztra lehet szüksége. A fényvisszaverő fémes csomagnak lágyabb megvilágításra lehet szüksége a tükröződés elkerülése érdekében. Az átlátszó vagy félig átlátszó csomagolás megzavarhatja az élérzékelést, mivel a kamera belső tükröződéseket láthat a tiszta körvonal helyett. Még a szög vagy az intenzitás kis változása is befolyásolhatja a felismerési teljesítményt.
Ha a képminőség romlik, előfordulhat, hogy a rendszer félreolvassa a közepét, nem észleli a polaritásjelet, vagy elutasíthatja a jó alkatrészt, mert a széle nem tiszta. Egy forgalmas gyárban ez gyakran szaggatott felismerési hibaként jelenik meg, amit nehezebb megoldani, mint egy állandó riasztást.
A mérnököknek először a tényleges képet kell megvizsgálniuk, nem csak a riasztási szöveget. A képnek világos körvonalat, stabil kontrasztot és látható polaritásjelet kell mutatnia, ha szükséges. Ha a kép zavaros vagy instabil, ellenőrizze a fényforrást, a lencse tisztaságát, a reflektor állapotát, a kamera szögét és a világítási módot a csomagkönyvtárban.
Segít összehasonlítani a képet ugyanazon alkatrész, ugyanazon fúvóka és ugyanazon adagoló pozíció alatt. Ha a kép csak a tábla egyik oldalán vagy egy gépfejen változik, akkor a probléma inkább mechanikai, mint optikai eredetű lehet. A világítási javítások csak akkor hasznosak, ha a kép a valódi kiváltó ok, nem pedig akkor, ha az alkatrész mozog vagy rosszul van kiválasztva.
A komponens kamera felismerési hibáinak nagyon nagy részét a csomagkönyvtár hibái okozzák. Lehet, hogy a kamera megfelelően működik, de a készülék a képet rossz csomagadatokkal hasonlítja össze. Ez gyakran megtörténik, miután egy átmásolt könyvtárat újra felhasználnak egy új alkatrészhez, amely hasonlónak tűnik, de nem azonos.
A csomagolás meghatározásának meg kell egyeznie a test méretével, a felszedés középpontjával, a magassággal, a polaritásjelzéssel, az ólomszámmal, a körvonal alakjával és a felismerési módszerrel. Ha ezen értékek bármelyike hibás, a gép rossz középpontot számíthat ki, vagy érvénytelennek minősítheti az alkatrészt. Ez különösen gyakori kis csomagok, aszimmetrikus testek, polarizált alkatrészek és finom felületi nyomokat tartalmazó csomagok esetében.
Egy másolt bejegyzés ismétlődő SMT-látásfelismerési hibát okozhat több munkában, ha a csapat parancsikonként használja. A kamera nem ismeri a kezelő szándékát. Csak azokat az adatokat tudja, amiket adott. Éppen ezért a csomagkönyvtári fegyelem ugyanolyan fontos, mint a gépek karbantartása.
A mérnököknek soronként össze kell hasonlítaniuk a valódi komponenst a csomag rekordjával. Ellenőrizni kell a csomagolás képét, a polaritás irányát, a test méretét, a felismerési középpontot és az elfogadható elforgatási szöget. Ha a könyvtárat egy hasonló részből klónozták, a legbiztonságosabb megközelítés az első cikk ellenőrzésével és a teljes gyártás előtti ellenőrzött tesztfutással ellenőrizni.
A minőség-érzékeny gyárakban a könyvtári szabványt a folyamatvezérlő rendszer részeként kell kezelni, nem pedig egyszeri telepítőfájlként. Az ICT egyablakos SMT-megoldásokban segíti a gyártókat, ideértve a folyamattámogatást, a berendezésillesztést és a vonalbeállítást, így a csomagvezérlés, az adagolóvezérlés és a felismerési logika együtt működhet, ahelyett, hogy külön kezelnék őket.

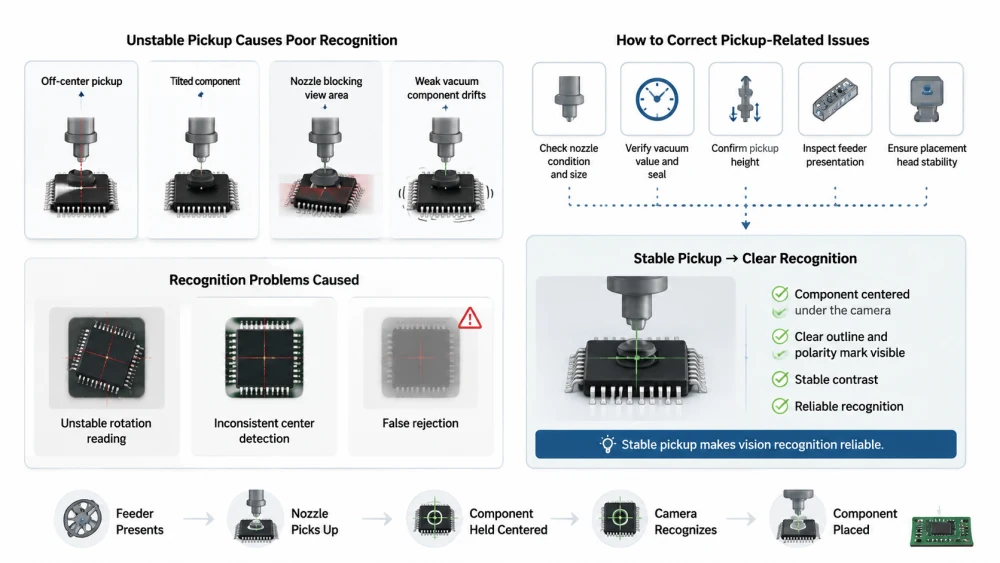

A látásfelismerés gyakran meghiúsul, mert az alkatrész nincs megfelelően középre állítva, amikor a kamera ellenőrzi. Ha az alkatrészt megdönti, eltolja vagy részben elrejti a fúvóka, a kép még akkor is homályossá válhat, ha maga a fényképezőgép egészséges. Ez az oka annak, hogy az SMT gépi látás hibaelhárításának nem csak a kamerára, hanem a felvevőláncra is ki kell terjednie.
A fúvókának a várt középpontban kell tartania az alkatrészt. Ha a hangszedő nem középen van, az alkatrész kissé elfordulhat menet közben. Ha a fúvóka hegye elhasználódott, eltömődött vagy rossz méretű, az alkatrész egyenetlenül ülhet, és eltakarhatja a látómezőt. A gyenge vákuum azt is lehetővé teheti, hogy az alkatrész csak annyira sodródjon, hogy megzavarja a felismerést.
Ezek a problémák gyakran instabil forgatási leolvasásként, inkonzisztens középpontérzékelésként vagy ugyanazon a csomagon ismétlődő hamis elutasításként jelennek meg. Úgy tűnhet, hogy a gépen kameraprobléma van, de a valódi ok az instabil felvevőgeometria.
A mérnököknek ellenőrizniük kell a fúvóka állapotát, a fúvóka méretét, a vákuumértéket, a felszedő magasságát, az adagoló megjelenését és az elhelyezési fej stabilitását. Ha ugyanaz a felismerési probléma egy fúvókát vagy egy gépfejet követ, az erős jele annak, hogy a probléma mechanikai eredetű. A fúvóka tisztítása, a tömítés ellenőrzése és a vákuumút ellenőrzése számos visszatérő látási riasztást megoldhat.
A képfelismerés megkezdése előtt az alkatrészt megismételhető módon középre kell helyezni a kamera alatt. Ha a felvétel stabilizálódik, a kamera megbízhatóbban tudja ellátni a feladatát. Ez az egyik oka annak, hogy a látási hibaelhárítást az adagoló és a fúvókák karbantartásához kell kötni, nem pedig elkülöníteni tőlük.
A felszedő, az adagoló, a fúvóka és a látástünetek kapcsolatának tágabb áttekintése érdekében a gyártók ezt az SMT kiválasztási és elhelyezési hibaelhárítási útmutatót tekinthetik meg..
Néhány SMT látásfelismerési hiba nem arról szól, hogy a gép látja-e az alkatrészt, hanem arról, hogy helyesen érti-e az alkatrészt. Előfordulhat, hogy egy alkatrész látható, de a rendszer mégis elutasíthatja azt, mert rossz a szög, nem egyértelmű a polaritásjelzés, vagy a forma nem egyezik a várt könyvtárral.
Az elforgatási hibák akkor fordulnak elő, ha az alkatrészt a várttól kissé eltérő szögben választják ki. Polaritási hibák akkor fordulnak elő, ha a gép nem tudja megfelelően azonosítani a jelölést, a tű egyik irányát vagy aszimmetrikus testtájolást. Az alakfelismerési hibák akkor fordulnak elő, ha a körvonal túl gyenge, túl tükrözi, vagy túlságosan hasonlít egy másik csomaghoz.
Ezek a problémák különösen gyakoriak a LED-ek, diódák, csatlakozók, QFN, IC és más polarizált csomagok esetében. Az ember számára könnyen észrevehető kis jel továbbra is nehéz lehet a fényképezőgép számára, ha a megvilágítási mód vagy a képküszöb nem megfelelő.
A csomagkönyvtárnak tartalmaznia kell a helyes polaritásirányt és forgástűrést. Az első cikk ellenőrzése során meg kell győződni arról, hogy a gép ugyanazt a tájolást olvassa, mint amit a folyamat vár. Ha a kamera képe jó, de a rendszer még mindig elutasítja a megfelelő részeket, akkor lehet, hogy túl szigorú a felismerési küszöb, vagy rossz a csomagdefiníció.
A kezelőknek nem szabad minden tűrés lazításával a tájékozódási problémákat megoldaniuk. Ez egy ideig csökkentheti a riasztásokat, de lehetővé teheti a valódi hibák áthaladását. Jobb megoldás a képminőség, a csomagadatok és a felvétel ismételhetőségének javítása, hogy a kamera a megfelelő okból felismerje a megfelelő részt.

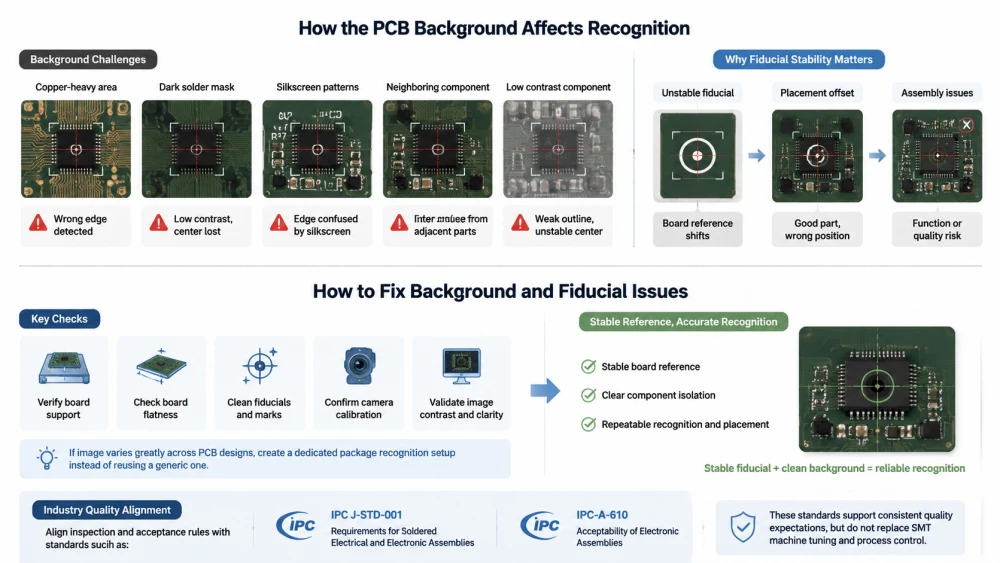

A látás nem légüres térben történik. Az összetevő körüli háttér is számít. Ha a PCB felülete túl fényes, túl sötét, túl mintás, vagy színe túl közel van az alkatrészhez, előfordulhat, hogy a kamera nehezen tudja elkülöníteni az alkatrészt a táblától. A támpontok, a forrasztómaszk színe és a helyi tükröződések szintén befolyásolhatják a képet.
Egyes táblák erős kontrasztot, míg mások vizuális zajt keltenek. A réztartalmú területek, a sötét forrasztómaszk, a szitanyomásos minták és a szomszédos komponensek mind kevésbé stabillá tehetik a képet. Ez jobban észrevehető, ha maga az alkatrész kicsi vagy alacsony kontrasztú. A kamera ekkor rossz élt észlel, vagy elveszíti a középpontot.
Az alapfelismerés befolyásolhatja a downstream elhelyezés pontosságát is. Ha a tábla referenciaértéke instabil, a gép rossz helyre helyezheti a jó megjelenésű alkatrészeket. Éppen ezért a tábla referenciaminőségét és az alkatrészek képminőségét együtt kell felülvizsgálni.
A mérnököknek ellenőrizniük kell a tábla alátámasztását, a tábla síkságát, a kiindulási tisztaságot és a kamera kalibrációját. Ha a látáskép drámaian megváltozik egyik nyomtatott áramkörről a másikra, a csomagkönyvtárnak külön felismerési beállításra lehet szüksége, nem pedig egy újrafelhasznált általánosra. A világos és megismételhető tábla hivatkozás segít a felismerő rendszernek az alkatrész megfelelő elkülönítésében.
A tágabb minőségellenőrzési nyelv érdekében egyes gyárak az ellenőrzési és átvételi szabályaikat az olyan szabványokhoz igazítják, mint az IPC J-STD-001 és az IPC-A-610. Ezek a szabványok nem helyettesítik az SMT géphangolást, de segítenek meghatározni az egységes minőségi elvárásokat az egész vonalon.
Az SMT látásfelismerő hiba megoldásának leggyorsabb módja a kameraproblémák és a folyamatproblémák elkülönítése. A stabil módszer megakadályozza a véletlenszerű változásokat, és segít a csapatnak gyorsabban megtalálni a valódi kiváltó okot.
Ha ugyanaz a felismerési hiba követi az egyik összetevőt, először a csomagkönyvtárat és a világítást kell ellenőrizni. Ha egy adagolónyílást követ, az adagoló megjelenése és a felszedő pozíciója valószínűsíthető okai. Ha egy fúvókát követ, ellenőrizni kell a fúvóka kopását, a központosítást és a vákuumot. Ha csak egy gépfejen jelenik meg, meg kell vizsgálni a kamerát, a mechanikai beállítást és a fej állapotát.
Ez a hibakövetési módszer az SMT gépi látás hibaelhárításának egyik legmegbízhatóbb formája, mivel a homályos riasztást megismételhető mintává alakítja. Ha a minta látható, a korrekció sokkal célzottabbá válik.
Ellenőrizze a kamera tényleges képét, ne csak a riasztási kódot.
Hasonlítsa össze az összetevőt a csomagkönyvtárral.
Ellenőrizze a világítási módot, a fényerőt és a kontrasztot.
Ellenőrizze a fúvóka kopását, a vákuumértéket és a felszedő központosítását.
Ellenőrizze az adagoló megjelenését és a szalagzseb stabilitását.
Erősítse meg a kártya támogatását, a megbízhatósági minőséget és a PCB kontrasztot.
Ellenőrizze, hogy a probléma egy alkatrészt, egy nyílást, egy fúvókát vagy egy gépfejet okoz-e.
Ha ezeket az ellenőrzéseket minden alkalommal ugyanabban a sorrendben végzik el, a csapatok kevesebb időt töltenek a találgatásokkal, és több időt fordítanak a valódi ok kijavítására.

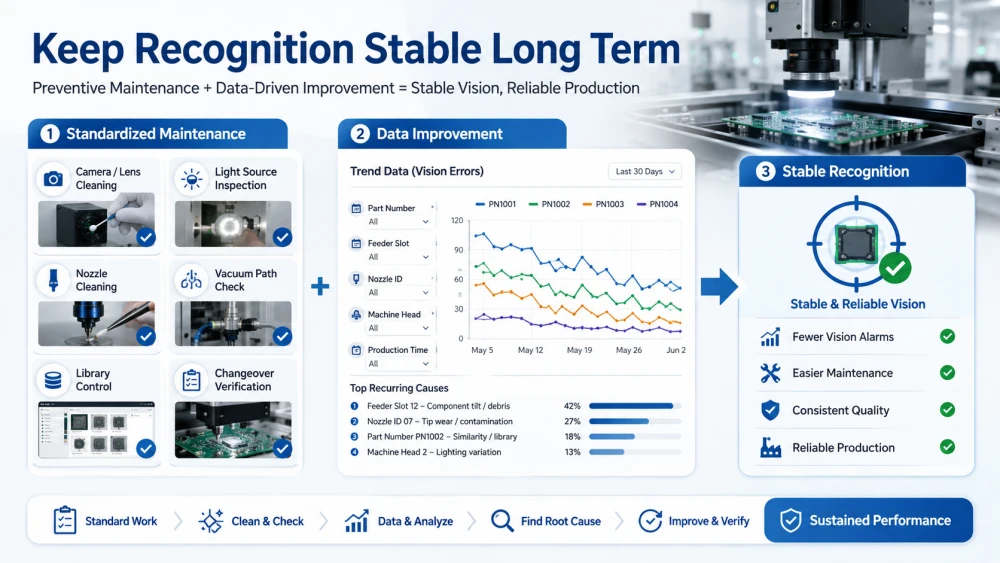

Ha a látási hibákat kijavították, a következő lépés az, hogy megakadályozzák azok visszatérését. A stabil felismerés a szabványos beállítástól, a rutintisztítástól, a könyvtár megfelelő ellenőrzésétől és az átálláskor végzett rendszeres ellenőrzéstől függ.
A kameralencsék tisztítása, a fényforrás ellenőrzése, a fúvókák tisztítása és a vákuumút ellenőrzése az ütemezett karbantartás részét kell, hogy képezze. Ezeket a feladatokat könnyű késleltetni, mert a gép még működhet, de egy kis mértékű elsodródás később ismétlődő látásriasztásokat idézhet elő. A megelőző karbantartás általában olcsóbb, mint az ismételt vonalmegszakítás.
Ha egy gyár sok csomagtípust futtat, akkor a felismerési szabványt egyértelműen meg kell írni. A kezelőknek tudniuk kell, hogy mely részek igényelnek speciális világítást, melyik csomag polaritás-ellenőrzése szigorúbb, és melyik fúvóka igényel gyakoribb tisztítást.
A látási hibákat cikkszám, adagolónyílás, fúvókaazonosító, gépfej és gyártási idő szerint kell rögzíteni. A trendadatok feltárhatják, hogy ugyanaz a csomag folyton meghibásodik-e, vagy csak az átállás után jelentkezik a probléma. Így könnyebben eldönthető, hogy adat, hardver vagy kezelői gyakorlat a megoldás.
Ha egy gyár a látásfelismerést irányított folyamatként kezeli titokzatos riasztás helyett, az egész vonal könnyebben karbantartható. Ez a fegyelmezett SMT gépi látás hibaelhárítás valódi értéke.
Az SMT látásfelismerési hibát általában a világítás, a csomagolási adatok, a felvétel pozíciója és a tábla kontrasztja okozza.
A komponens kamera felismerési hibája gyakran folyamatprobléma, nem csak a fényképezőgép hardveres problémája.
A stabil felismerés a pontos csomagkönyvtáraktól, a tiszta optikától, a megfelelő fúvókák központosításától és az adagoló megismételhető megjelenítésétől függ.
A tábla háttere, az alaplapok és a NYÁK kontrasztja ugyanúgy befolyásolhatja a kamera stabilitását, mint maga az alkatrész.
A legjobb SMT gépi látás hibaelhárítási módszere a meghibásodás nyomon követése alkatrész, adagoló, fúvóka vagy gépfej segítségével.
A hosszú távú stabilitást a megelőző karbantartás, a szabványos beállítás és a rendszeres első cikk-ellenőrzés biztosítja.
Ha egy gyár a látási hibákat a teljes felvételi és elhelyezési lánc részeként kezeli, a felismerés könnyebben ellenőrizhető, és sokkal kevésbé valószínű, hogy megismétlődik. Az eredmény jobb elhelyezési pontosság, kevesebb hamis selejt és erősebb gyártási stabilitás.
A leggyakoribb okok a rossz megvilágítás, a rossz csomagkönyvtári adatok, az instabil felvételi pozíció, a fúvókaproblémák, valamint az alkatrész és a kártya közötti gyenge kontraszt. Sok esetben a kamera megfelelően működik, de a rendszer arra kéri, hogy olvasson be egy nem elég tiszta képet. A leggyorsabb megoldás az, ha megvizsgálja a tényleges képet, és összehasonlítja a csomag rögzítési és átvételi állapotával.
A legjobb módszer a képminőség javítása a tűrés megváltoztatása előtt. Ez azt jelenti, hogy ellenőrizni kell a világítási módot, a lencse tisztaságát, a csomagkönyvtár pontosságát, a fúvókák központosítását és az adagoló stabilitását. Ha a kép tiszta, de a rendszer továbbra is meghibásodik, előfordulhat, hogy a könyvtár vagy a küszöbértékek beállításait felül kell vizsgálni. Ha a kép instabil, először a hardvert vagy a felvételi folyamatot kell kijavítani.
Lehet mindkettő, de ez gyakran egy folyamatprobléma, amely kamerariasztásként jelenik meg. A világítás, a fúvókák kopása, a hangszedő helyzete, a tábla kontrasztja és a könyvtári adatok egyaránt befolyásolják a felismerést. Egy jó hibaelhárítási módszer a kamerát, alkatrészt, az adagolót és a táblát együtt ellenőrzi, ahelyett, hogy feltételezné, hogy a kamera hibás. Ez időt takarít meg, és elkerüli az egészséges hardver cseréjét.
Csak óvatosan. A tolerancia szélesítése csökkentheti a riasztásokat, de a rossz tájolást vagy a rossz felvételt is átadhatja a gyártásnak. A biztonságosabb megközelítés az, ha először javítjuk a világítást, a csomagolás meghatározását és a hangszedő megismételhetőségét. A tűrésmódosításokat csak akkor szabad alkalmazni, ha a kép és az alkatrész viselkedése kellően stabil ahhoz, hogy támogassa őket.
