Az SMT alkatrész elhelyezésének eltolása akkor következik be, ha egy alkatrész nincs a kívánt párnapozícióba szerelve a felvételi és elhelyezési folyamat során. Ez a probléma elsőre kicsinek tűnhet, de forrasztási áthidaláshoz, nyitott forrasztáshoz, sírkövességhez, rossz elektromos érintkezéshez, utómunkálatokhoz és instabil termékminőséghez vezethet a visszafolyatás után.
Az elektronikai gyártók számára az alkatrészek elhelyezési hibája nem csak a gép pontosságával kapcsolatos. Okozhatja a NYÁK-támogatás, a fúvóka kopása, az adagoló helyzete, a látásfelismerés, a forrasztópaszta állapota, az elhelyezési nyomás, a tábla elhajlása vagy a hibás programadatok. A stabil SMT folyamathoz az elhelyezési lánc minden részének együtt kell működnie.
Ez az útmutató elmagyarázza az SMT elhelyezési eltolás leggyakoribb okait, és bemutatja, hogyan tudják a mérnökök gyakorlatias módon elhárítani őket.
Az alkatrész eltolása azt jelenti, hogy az alkatrész távol van a tervezett párna közepétől. Az eltolás történhet X irányban, Y irányban, elforgatási szögben vagy mindhárom kombinációban. Egyes esetekben az alkatrész csak kissé eltér a középponttól, és még mindig átmegy az ellenőrzésen. Súlyosabb esetekben látható forrasztási hibát vagy működési hibát okoz.
Az SMT komponensek elhelyezésének eltolása általában többféle formában jelenik meg:
Először is, az alkatrész oldalra mozdulhat a betét közepétől. Ez gyakori a kis chip komponenseknél, ellenállásoknál, kondenzátoroknál, diódáknál és finom hangmagasságú IC-nél. Másodszor, az alkatrész enyhén elfordulhat, ami befolyásolhatja az ólom beállítását és a forrasztási kötés kialakulását. Harmadszor, előfordulhat, hogy az alkatrész a forrasztópaszta szélén ül, ahelyett, hogy megfelelően landolna a párnán. Negyedszer, az alkatrész megfelelőnek tűnhet visszafolyatás előtt, de a forrasztási nedvesítés kiegyensúlyozatlansága miatt visszafolyatás közben elmozdul.
Minden váltástípus más-más támpontot ad. Az egyirányú ismételt eltolás a gép kalibrálására, tábla pozicionálására vagy programeltolásra utalhat. A véletlenszerű eltolódás a fúvóka, a vákuum, az adagoló, a forrasztópaszta vagy a táblatámasz instabilitására utalhat.
A modern SMT gyártás kisebb komponenseket, szűkebb párnatávolságot és gyorsabb elhelyezési sebességet használ. Ez kevésbé megbocsátóvá teszi a folyamatot. Egy kis elhelyezési eltolás, amely elfogadható volt egy nagy chip-komponensnél, komoly problémát okozhat a 0201-es komponens, BGA, QFN vagy finom hangosztású csatlakozók esetében.
Ha az alkatrész nincs középre állítva, a forrasztópaszta térfogata már nincs egyensúlyban. Az újrafolytatás során az olvadt forrasztóanyag távolabbra húzhatja az alkatrészt a megfelelő helyzetéből. Ez áthidalást, sírkövet, elégtelen forrasztást, ferde alkatrészt vagy rejtett csatlakozási gyengeséget okozhat.

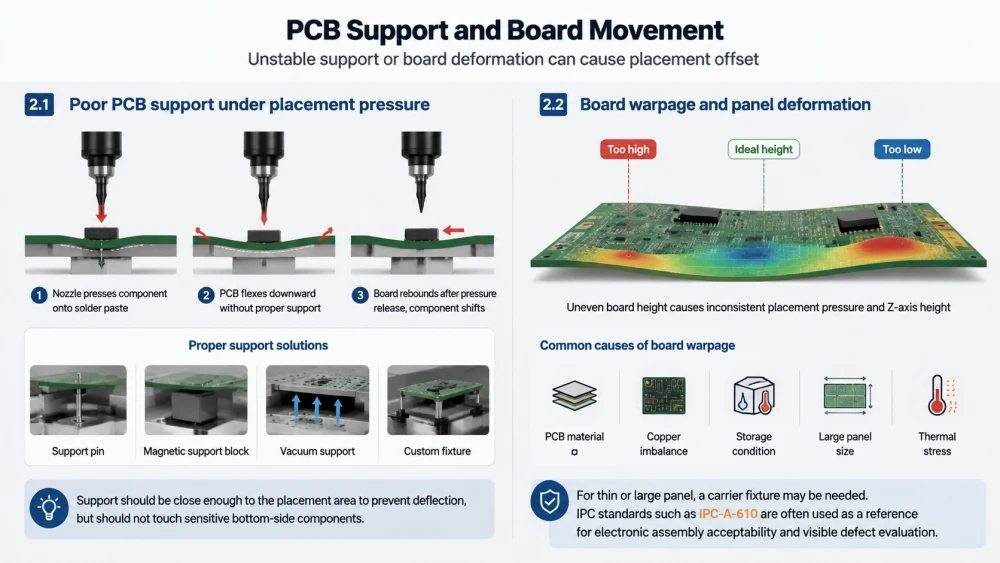

Az egyik leginkább figyelmen kívül hagyott SMT-elhelyezési ok az instabil PCB-támogatás. Ha a tábla elmozdul, meghajlik, vibrál vagy nincs megfelelően rögzítve az elhelyezés során, még egy nagy pontosságú elhelyezőgép sem tud stabil eredményt fenntartani.
Az elhelyezés során a fúvóka rányomja az alkatrészt a forrasztópasztára. Ha a PCB alulról nem támogatott, a kártya lefelé hajolhat. Amikor a tábla visszapattan, az alkatrész kissé elmozdulhat. Ez különösen gyakori a vékony táblák, nagy panelek, rugalmas PCB vagy egyenetlen alkatrészeloszlású lapok esetében.
A mérnököknek ellenőrizniük kell, hogy a támasztócsap, a mágneses támasztóblokk, a vákuumtartó vagy az egyedi rögzítés megfelelően van-e elhelyezve. A támasztéknak elég közel kell lennie az elhelyezési területhez, hogy megakadályozza az elhajlást, de nem érintheti az érzékeny alsó részeket.
A PCB vetemedése eltérő magasságot okozhat a panelen. Ha a tábla egy része magasabb vagy alacsonyabb a vártnál, az elhelyezési nyomás és a Z-tengely magassága inkonzisztenssé válhat. Előfordulhat, hogy egyes alkatrészek túl erősen megnyomódnak, míg mások alig érintik a forrasztópasztát.
A tábla deformálódását okozhatja a PCB anyaga, a réz kiegyensúlyozatlansága, a tárolási állapot, a panel mérete vagy a hőterhelés. Vékony vagy nagy paneleknél szükség lehet egy tartóelemre. Az IPC-szabványokat, például az IPC-A-610-et gyakran referenciaként használják az elektronikus összeszerelés elfogadhatóságára és a látható hibák értékelésére.
A fúvóka a közvetlen érintkezési pont az SMT gép és az alkatrész között. Ha a fúvóka nem tudja biztonságosan és központilag felvenni az alkatrészt, nagyon valószínű az elhelyezés eltolódása.
A kopott fúvóka elveszítheti laposságát vagy légzáró képességét. A szennyezett fúvóka felszedő felületén folyasztószermaradványok, por, forrasztórészecske vagy ragasztóanyag lehet. Előfordulhat, hogy a nem megfelelő fúvókaméret nem egyezik az alkatrész testével, ami instabil felvételt és pontatlan központosítást okoz.
Kis alkatrészek esetén a fúvóka állapota kritikus. Ha a fúvóka túl nagy, akkor a szalagzseb szomszédos alkatrészéhez érhet. Ha túl kicsi, előfordulhat, hogy nem biztosít elegendő tartóerőt. Ha a fúvóka hegye megsérül, az alkatrész elfordulhat a fej gyors mozgása közben.
A vákuumproblémák miatt az alkatrész elmozdulhat a felvétel és az elhelyezés között. Ha a vákuumnyomás gyenge, instabil vagy késleltetett, az alkatrész megcsúszhat a fúvóka hegyén. Ez gyakran véletlenszerű elhelyezési eltolásként, kiesett komponensként vagy időszakos felismerési hibaként jelenik meg.
A mérnököknek meg kell vizsgálniuk a fúvókát, a vákuumszűrőt, a vákuumcsövet, a fejtömítést, az ejektort és a vákuumérzékelő értékét. A stabil vákuumgörbe gyakran hasznosabb, mint annak ellenőrzése, hogy a gép jelent-e riasztást.

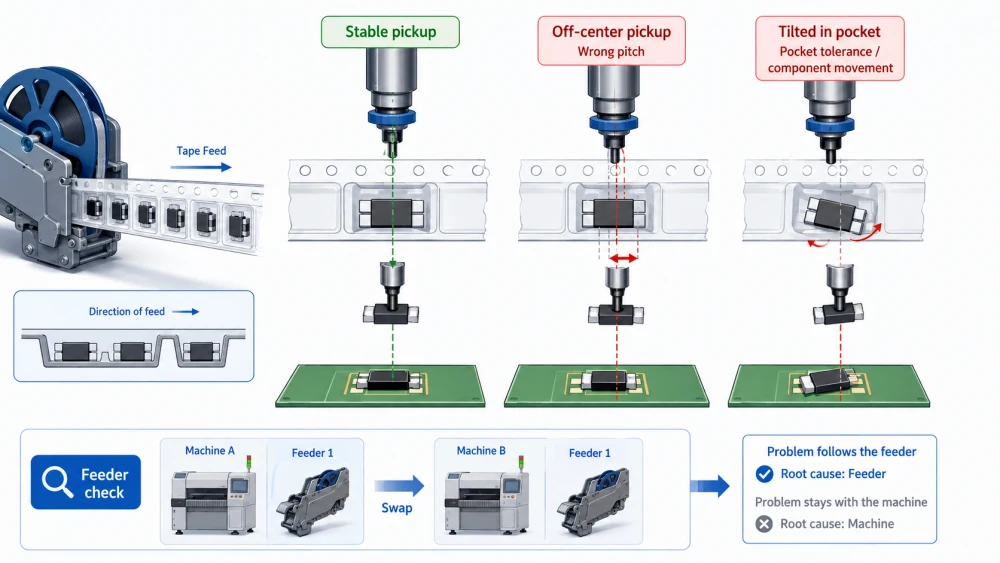

Az adagolóhiba egy másik fő oka annak, hogy az alkatrész hibásan illeszkedik az elhelyezés során. Ha az alkatrészt nem megfelelően helyezik el a szalagzsebben, a fúvóka kikaphatja azt a közepétől. A gép továbbra is elhelyezheti, de az alkatrész helyzete elmozdulhat vagy elfordulhat.
Ha az adagoló osztása, a szalag előrehaladása vagy a felvétel koordinátái rosszak, az alkatrész nem ül a fúvóka középpontja alatt a felvétel pillanatában. Ez instabil hangfelvételt hoz létre. A látórendszer kijavíthatja a kis hibákat, de nem tudja teljes mértékben megoldani a rossz mechanikai felvételi állapotot.
A gyakori jelek közé tartozik az ismétlődő felszedőhiba, az alkatrész ferdén áll a fúvókán, a magas visszautasítási arány és az elhelyezési eltolás, amely csak egy adagolópozíciónál jelenik meg. Ha a probléma az adagolót követi a pozíciócsere után, akkor valószínűleg az adagoló a kiváltó ok.
Néhány alkatrész elmozdulhat a szalagzsebben a felvétel előtt. Ez történhet nagyon kicsi alkatrész, laza csomagolás, sérült hordozószalag vagy az adagoló indexelése közbeni vibráció esetén. Ha az alkatrész már meg van dőlve vagy el van tolva a zsebben, akkor előfordulhat, hogy a fúvóka rossz közepén fogja fel.
A mérnököknek ellenőrizniük kell az adagoló fedelének szalagjának feszességét, a lánckerék kapcsolódását, az adagoló kalibrálását, a felszedő magasságát és az alkatrészzseb állapotát. A csomagolás minősége közvetlenül befolyásolhatja az elhelyezés stabilitását.

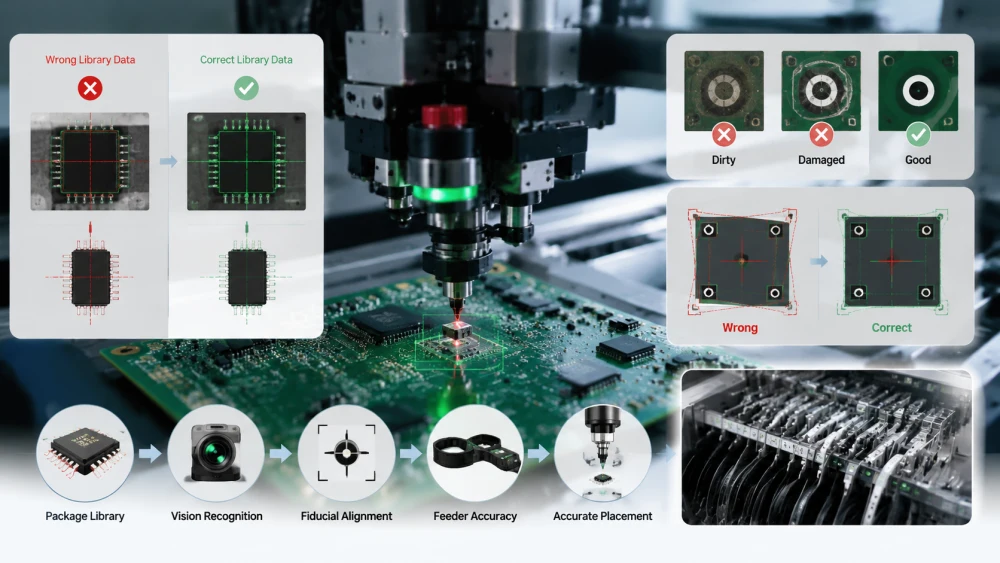

Az SMT gépi látást úgy tervezték, hogy a behelyezés előtt korrigálja az alkatrészek helyzetét. Ha azonban a látási adatok, a világítás, a csomagkönyvtár vagy a kiindulási felismerés hibás, a gép hibás eltolást számíthat ki.
Minden alkatrésznek megfelelő méretre, testkörvonalra, vezeték pozícióra, vastagságra, polaritásra és felismerési paraméterre van szüksége. Ha a komponenskönyvtár adatai hibásak, a fényképezőgép rossz élt vagy középpontot ismerhet fel. A gép ezután hamis korrekciós érték szerint helyezheti el az alkatrészt.
Ez gyakori új termék bevezetése, alkatrészcsere, könyvtári másolás vagy kézi adatszerkesztés után. A mérnököknek össze kell hasonlítaniuk a tényleges komponenst a könyvtári adatokkal, különösen a hasonló csomagtípusok esetében, amelyek majdnem ugyanúgy néznek ki, de eltérő testmérettel vagy vezetékgeometriával rendelkeznek.
Ha a tábla piszkos, sérült, rosszul megtervezett vagy helytelenül ismerhető fel, a teljes tábla koordinátarendszer elmozdulhat. Ebben az esetben sok komponens hasonló irányú eltolást mutathat. A probléma nem feltétlenül az elhelyezési fej; ez lehet a tábla igazítási referencia.
A kiindulási jeleknek világos kontraszttal, elegendő távolsággal és stabil forrasztómaszk-definícióval kell rendelkezniük. A gépnek következetesen fel kell ismernie a helyes alappontot, mielőtt elkezdené az elhelyezést.
A látást, az adagolót, a felszedőt és a fúvókával kapcsolatos tüneteket összekapcsoló szélesebb hibaelhárítási keretrendszer érdekében a mérnökök áttekinthetik ezt az SMT-választási és elhelyezési hibaelhárítási útmutatót is..
Bizonyos elhelyezési eltolódásokat nem maga az elhelyezőgép okoz. Lehetséges, hogy az alkatrész megfelelően van elhelyezve, de a forrasztópaszta állapota miatt elmozdul az újrafolyás előtt vagy közben.
Ha a forrasztópaszta térfogata egyenetlen két párna között, akkor az alkatrészt erősebb nedvesítő erővel oldalra húzhatja visszafolyás közben. Ez a sírkő, a ferdeség és a kis forgácsok elmozdulásának gyakori oka.
Az egyenetlen pasztatérfogat a sablon eltömődéséből, a rossz sablontervezésből, a helytelen rekesznyílás-arányból, az elégtelen tisztításból, a rossz gumibetét-nyomásból vagy az instabil nyomtatási sebességből eredhet. Az SPI-adatok segíthetnek megbizonyosodni arról, hogy az eltolás az elhelyezés előtt vagy az újraáramlás után kezdődik-e.
A forrasztópasztának a helyén kell tartania az alkatrészt az újrafolyatás előtt. Ha a paszta tapadási ereje gyenge, az alkatrész elmozdulhat a tábla átvitele, a szállítószalag vibrációja vagy a közeli alkatrész elhelyezése közben. A túl sokáig exponált paszta kiszáradhat, míg a nem megfelelően tárolt paszta elveszítheti a stabil nyomtatási és tartási teljesítményt.
A folyamatcsoportoknak ellenőrizniük kell a paszta tárolását, felolvasztását, keverését, a nyomtatási időközt és a sablontisztítást. Az IPC J-STD-001 szabvány hasznos referencia a forrasztott elektromos és elektronikus összeszerelési folyamat követelményeihez.

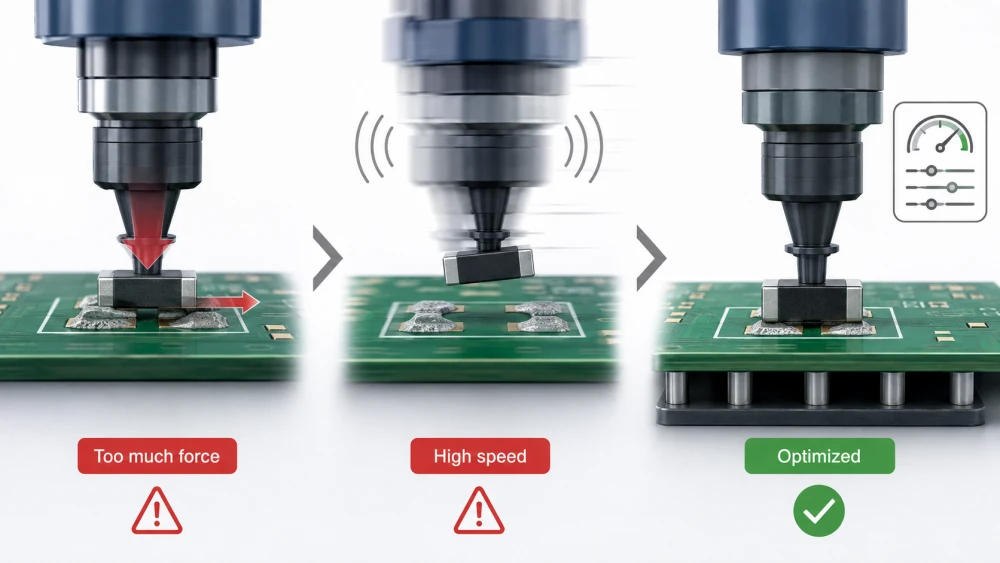

A gép beállításai közvetlenül befolyásolhatják az elhelyezés pontosságát. Ha a gyorsulás, az elhelyezési erő vagy a Z-tengely magassága nincs optimalizálva, egy kis sebességgel jól működő program eltolást hozhat létre teljes gyártási sebességgel.
Ha az elhelyezési erő túl nagy, az alkatrész a forrasztópasztán csúszhat ahelyett, hogy finoman leszállna. Ez valószínűbb, ha a paszta lerakódása magas, a párna kicsi, vagy az alkatrésznek sima alsó felülete van.
A túlzott erőhatás károsíthatja a kényes alkatrészt vagy rejtett feszültséget okozhat. A mérnököknek optimalizálniuk kell az elhelyezési erőt az alkatrész típusa, a csomagolás mérete, a tábla alátámasztása és a ragasztás állapota szerint.
A nagy behelyezési sebesség javítja a teljesítményt, de növeli a vibrációt, a gyorsulási feszültséget és az alkatrészek elmozdulásának kockázatát is. Ha a fej túl agresszívan mozog, az alkatrész elmozdulhat a fúvókán a behelyezés előtt. Ha a táblatámasz gyenge, a nagysebességű elhelyezés ronthatja az eltolást.
Egy praktikus megközelítés a sebesség ideiglenes csökkentése a hibaelhárítás során. Ha a műszak javul, a folyamatcsapat módosíthatja a gyorsítást, az elhelyezési sorrendet, a támogatási feltételeket vagy a fúvókaválasztást, mielőtt visszatérne a teljes gyártási sebességhez.
Nem minden eltolás, amely az áttördelést követően látható, elhelyezési hiba. Előfordulhat, hogy az alkatrész megfelelően felszerelhető az újrafolytatás előtt, és a fűtési folyamat közben is mozoghat.
Ha az egyik lapon lévő forrasztóanyag gyorsabban megolvad vagy nedvesedik, mint a másik oldalon, a felületi feszültség elhúzhatja az alkatrészt a közepétől. Ez gyakori a kis forgácselemeknél, különösen akkor, ha a betét kialakítása, a paszta térfogata vagy a hőeloszlás kiegyensúlyozatlan.
A mérnököknek össze kell hasonlítaniuk a visszafolyatás előtti AOI vagy mikroszkópos vizsgálatot a visszafolyás utáni ellenőrzéssel. Ha az alkatrész középre van állítva az újrafolyatás előtt, de az újrafolytatás után el van tolva, a kiváltó ok valószínűleg a forrasztási folyamat, nem pedig az elhelyezési gép pontossága.
A nedvességre érzékeny komponens kiszámíthatatlanul viselkedhet visszafolyás közben, ha a tárolást és a sütést nem ellenőrzik. A JEDEC J-STD-033 kezelési útmutatást ad a nedvességre és a visszafolyásra érzékeny felületre szerelhető eszközhöz. A rossz nedvességszabályozás növelheti a folyamat kockázatát, különösen az IC-csomag, a BGA és a nagy értékű alkatrészek esetében.
A hőprofilt is felül kell vizsgálni. A túl nagy rámpasebesség, az egyenetlen fűtés vagy a szállítószalag instabil sebessége befolyásolhatja a forrasztási nedvesedés egyensúlyát és az alkatrészek stabilitását.

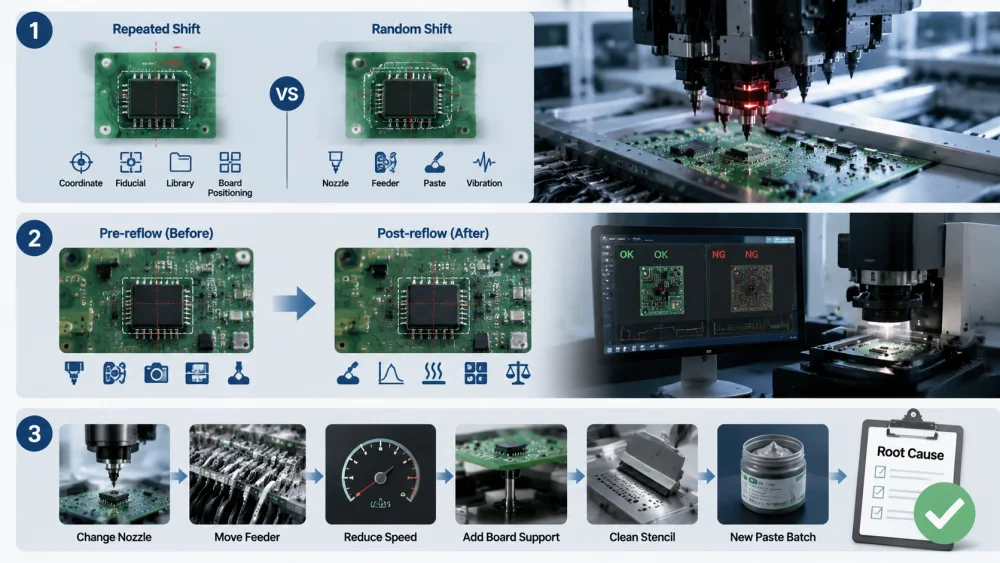

Egy jó hibaelhárítási módszer elválasztja a gép okát az anyagi októl és a folyamat okától. E struktúra nélkül a csapatok sok beállítást módosíthatnak, de nem találják meg a valódi okot.
Ha ugyanaz a komponens ugyanabba az irányba tolódik el minden táblán, annak valószínű oka a programkoordináta, a fiduciális, a komponenskönyvtár, a tábla pozicionálása vagy a stenciligazítás. Ha az eltolódás véletlenszerűen jelenik meg, annak valószínű oka a fúvóka, a vákuum, az adagoló, a paszta tapadási ereje, a tábla vibrációja vagy az anyag változása.
Ez az egyszerű megkülönböztetés segít a mérnököknek elkerülni az időveszteséget. Az ismételt eltolást koordináta- vagy beállítási problémaként kell kezelni. A véletlenszerű eltolást stabilitási problémaként kell kezelni.
Az újratöltés előtti ellenőrzés az egyik legjobb módszer a hiba valódi stádiumának meghatározására. Ha az alkatrész már el van tolva az újrafolyás előtt, összpontosítson az elhelyező gépre, az adagolóra, a fúvókára, a látómezőre, a PCB-támaszra és a pasztatartó erőre. Ha az alkatrész csak az újrafolytatás után tolódik el, összpontosítson a forrasztópaszta térfogatára, a betét kialakítására, a hőprofilra és a nedvesítési egyensúlyra.
Az AOI-t, az SPI-t, a gép elhelyezési jelentését és a kézi mikroszkópos ellenőrzést együtt kell használni. Egy-egy adatforrás ritkán meséli el a teljes történetet.
A mérnökök egy-egy tényező megváltoztatásával elkülöníthetik az okot. Például cserélje ki a fúvókát, helyezze át az adagolót egy másik sávba, csökkentse az elhelyezési sebességet, adjon hozzá PCB-támogatást, tisztítsa meg a sablont, vagy futtasson egy friss forrasztópasztát. Ha a hiba egy elemet követ, akkor az a tétel lesz a legerősebb gyanúsított.
Ez a módszer lassabb, mint a találgatás, de megbízható folyamattanulást eredményez. Ezenkívül segít a csapatoknak adatbázist létrehozni az SMT-elhelyezések ellensúlyozási okairól a jövőbeli termeléshez.
Az SMT komponensek elhelyezésének eltolódását általában kis folyamatproblémák sorozata okozza, nem pedig egyetlen géphiba. A leggyakoribb okok közé tartozik a gyenge NYÁK-támogatás, a fúvóka elhasználódása, az instabil vákuum, az adagoló felszedő hibája, a rossz látási adatok, a forrasztópaszta egyenetlensége, a túlzott behelyezési nyomás és a visszafolyási nedvesítés egyensúlyának felborulása.
A mérnököknek először el kell dönteniük, hogy a műszak ismétlődő vagy véletlenszerű, majd össze kell hasonlítani az újraáramlás előtti és utáni ellenőrzési adatokat. Ez segít elkülöníteni az elhelyezési hibát a forrasztási mozgástól. A stabil termelés a gép pontos beállításától, a tiszta anyagkezeléstől, az ellenőrzött forrasztópaszta-nyomtatástól és a rendszeres karbantartástól függ.
Az ICT professzionális, egyablakos SMT-megoldással támogatja az elektronikai gyártókat, beleértve az SMT-vonaltervezést, a pick and place folyamat támogatását, az átfolyó forrasztást, az ellenőrzést, a képzést és a hibaelhárítási útmutatást. Azon gyárak számára, amelyek csökkenteni szeretnék az elhelyezési hibákat és javítani szeretnék a termelés stabilitását, a teljes folyamatnézet gyakran értékesebb, mint egyetlen gépparaméter beállítása.
A fő ok általában az elhelyezési folyamat instabil ellenőrzése. Ez lehet a rossz PCB-támogatás, a helytelen felvételi pozíció, a kopott fúvóka, a gyenge vákuum, a rossz látási adatok vagy az egyenetlen forrasztópaszta. Ha az eltolás ugyanabban az irányban megismétlődik, a mérnököknek ellenőrizniük kell a programkoordinátákat, a kiindulási felismerést és a komponenskönyvtár adatait. Ha az eltolódás véletlenszerű, akkor valószínűbb a fúvóka állapota, az adagoló stabilitása, a tábla vibrációja vagy a ragasztási erő.
A legjobb módszer a tábla átfolyás előtti és utáni ellenőrzése. Ha az összetevő már nem a középponton van az újrafolyatás előtt, a probléma az elhelyezéssel, felvétellel, látással, adagolóval vagy tábla támogatásával kapcsolatos. Ha az alkatrész az újrafolytatás előtt középre van állítva, de az újrafolytatás után eltolódik, a probléma nagyobb valószínűséggel a forrasztópaszta térfogata, a betét kialakítása, a hőprofil vagy a nedvesedési egyensúlyhiány. Az SPI és a pre-reflow AOI nagyon hasznosak ehhez az összehasonlításhoz.
Igen, a forrasztópaszta az alkatrészek eltolódását okozhatja vagy ronthatja. Ha a paszta térfogata egyenetlen, az alkatrész ferdén ülhet, vagy elmozdulhat az újrafolyatás során. Ha a ragasztó tapadási ereje túl gyenge, az alkatrész elmozdulhat a tábla átvitele során, vagy vibrálhat, mielőtt újrafolyik. A paszta tárolását, a nyitott időt, a sablontisztítást, a nyomtatási nyomást és a rekesz kialakítását mind ellenőrizni kell, amikor az elhelyezési eltolás a forrasztási hibával együtt megjelenik.
Ha csak egy összetevőtípus változik, a kiváltó ok gyakran az adott csomaghoz kapcsolódik. Előfordulhat, hogy a fúvóka nem illeszkedik az alkatrész testéhez, az adagolózseb lehetővé teheti a mozgást, a látókönyvtár hibás méretadatokat tartalmazhat, vagy a betét kialakítása egyenetlen forrasztási nedvesedést eredményezhet. A mérnököknek ellenőrizniük kell az alkatrészrajzot, a csomagkönyvtárat, a felszedő pozíciót, a fúvóka típusát, az adagoló állapotát és a ragasztóanyag-lerakódást az adott helyen.
Egy gyár csökkentheti az SMT elhelyezés eltolását egy stabil vezérlési rutin felépítésével. Ez magában foglalja a fúvóka kopásának ellenőrzését, a vákuumút tisztítását, az adagoló kalibrálását, a látáskönyvtár ellenőrzését, a PCB-támogatás javítását, az SPI-adatok figyelését, valamint az újratöltés előtti AOI összehasonlítását a visszafolyás utáni hibával. Nagy mennyiségű gyártás esetén a csapatoknak rögzíteniük kell a váltási mintákat alkatrészpozíció, adagolószám, fúvókaszám és gyártási tétel szerint. Ez felgyorsítja a hibaelhárítást és megakadályozza az ismétlődő hibákat.
Az SMT elhelyezés során az alkatrészeltolás gyakorlati figyelmeztetés a folyamatra. Azt mondja a mérnököknek, hogy az elhelyezési lánc egy része már nem elég stabil a termékkövetelményekhez. Ennek oka lehet a gép pontossága, az anyagmegjelenítés, a forrasztópaszta viselkedése, a tábla alátámasztása vagy az újrafolyó egyensúly.
Azok a gyárak, amelyek szisztematikusan megoldják a problémát, csökkenthetik az utómunkálatokat, megvédhetik az anyagköltségeket és javíthatják a termék hosszú távú megbízhatóságát. Ha egy gyártócsapat ismétlődő SMT-elhelyezéssel vagy megmagyarázhatatlan alkatrészmozgással szembesül, az ICT segíthet a teljes SMT-sorfolyamat áttekintésében, és gyakorlati, egyablakos támogatást nyújt a berendezésektől a folyamatoptimalizálásig.
