A 2D és a 3D AOI közötti választás az ellenőrzési feladat és a költségvetési követelmények összetettségétől függ. Az elektronika gyártói gyakran kiválasztják a 2D AOI-t vagy egy SMT AOI tesztelőgépet az egyszerűbb, költségérzékeny alkalmazásokhoz , ahol a sebesség és a megbízhatóság leginkább számít. A 3D AOI vagy az automatikus optikai ellenőrzés azonban elengedhetetlenné válik a nagy sűrűségű, összetett táblákhoz, amelyek kiemelkedő hibakutatást és megbízhatóságot igényelnek. Az automatizált optikai ellenőrzésnek meg kell egyeznie a gyártósor speciális igényeivel. A 2D és a 3D AOI összehasonlításakor a döntéshozóknak értékelniük kell az igazgatóság bonyolultságát, a megbízhatósági elvárásokat és a rendelkezésre álló erőforrásokat.
· A 2D AOI egyetlen szögből használja a lapos képeket, így gyors és költséghatékony az egyszerű, nagy volumenű PCB-ellenőrzésekhez.
· A 3D AOI részletes 3D -s térképeket rögzít több kamerával, amelyek rejtett és összetett hibákat észlelnek, amelyeket a 2D AOI gyakran hiányzik.
· Válassza a 2D AOI-t a gyors, felszíni szintű hibakutatáshoz a standard táblákon, ahol a sebesség és a költségvetés számít.
· Válassza ki a 3D AOI -t, amikor a nagy megbízhatóság érdekében pontos magasság és térfogatméréseket igényel a komplex, sűrű táblák ellenőrzése során.
· A hibrid AOI rendszerek ötvözik a 2D és a 3D módszereket a sebesség, a költség és a pontosság kiegyensúlyozása érdekében a változatos ellenőrzési igényekhez.
· Vegye figyelembe az igazgatóság bonyolultságát, a megbízhatósági igényeket és a költségvetést óvatosan az AOI rendszer kiválasztásához, amely megfelel az Ön gyártási céljainak.
· A 3D AOI-ba történő befektetés támogatja a jövőbiztosítást a miniatürizált összetevők kezelésével és a hamis hibák csökkentésével.
· A megfelelő képzés és a rendszer integrációja a gyári szoftverrel javítja az ellenőrzési pontosságot és korszerűsíti a gyártást.
Vonatkozás | 2D AOI rendszerek | 3D AOI rendszerek |
Sebesség | Gyorsabb; Ideális nagy volumenű előállításhoz | Kissé lassabb; A legújabb fejlemények javították a sebességet |
Költség | Alacsonyabb; Érett és költséghatékony technológia | Magasabb; A fejlett képalkotás növeli a befektetést |
Hibaérzékelés | Csak felszíni szintű hibák; magasabb hamis hívások | A rejtett, térfogat- és felületi hibákat észlel; akár 30% -kal több hibát találtak |
Korlátozások | Nincs mélységmérés; nem tudja ellenőrizni a rejtett ízületeket | Magasabb költség; összetettebb beállítás és karbantartás |
Előnyök | Nagy teljesítmény; rugalmas; Kevésbé árnyékoló kérdések | Pontos magasság/térfogat mérése; átfogó ellenőrzés |
A 2D AOI egyetlen kamera segítségével rögzíti a lapos képeket, így alkalmas a standard PCB -k gyors ellenőrzésére . Ez a módszer kiemelkedik a látható, felszíni szintű hibák, például a hiányzó vezetékek vagy a helytelen alkatrészek azonosításában. A 3D AOI viszont több kamerát és strukturált fényt használ a részletes 3D térkép létrehozásához. Ez a megközelítés lehetővé teszi a magasság, a térfogat és az alak pontos mérését , lehetővé téve a komplex hibák észlelését, amelyeket a 2D rendszerek hiányolhatnak. Míg a 2D AOI kínál , addig gyorsabb feldolgozást és alacsonyabb költségeket a 3D AOI kiváló hibakutatást biztosít és csökkenti a hamis pozitív eredményeket, különösen az összetett gyártási környezetben.

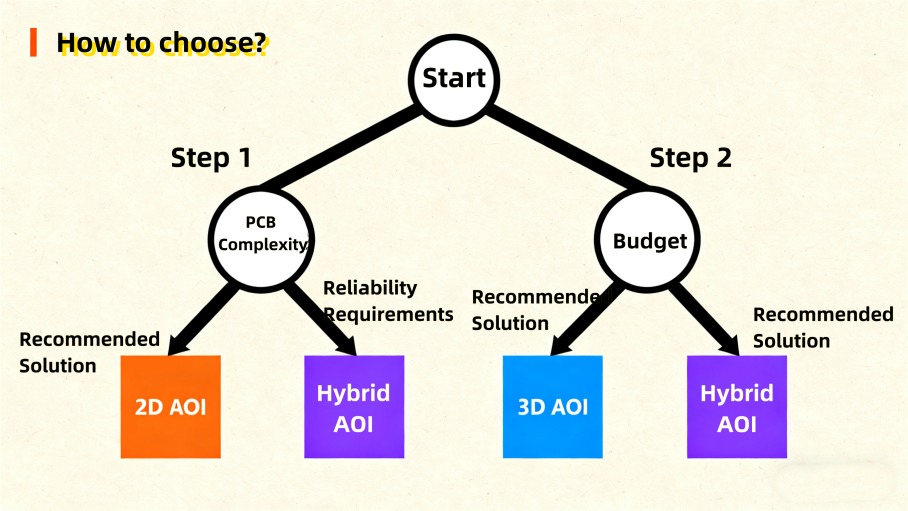

A megfelelő automatizált optikai ellenőrzési módszer kiválasztása a tábla összetettségétől, a szükséges megbízhatóságot és a termelési környezettől függ.
· 2d aoi a legjobb:
o Nagysebességű, nagy volumenű gyártási vonalak, ahol a költségek és az áteresztőképesség leginkább.
o Az egyszerű vagy standard PCB-k ellenőrzése, amelyek többnyire felületi szintű alkatrészekkel rendelkeznek.
o A látható hibák, például a hiányzó alkatrészek, a polaritási hibák és a helytelen elhelyezések kimutatása.
o olyan környezetek, ahol a gyors áthelyezés és a rugalmas ellenőrzés prioritások.
· 3D AOI a legjobb:
o Komplex, sűrűn lakott PCB -k, amelyek megkövetelik a forrasztás és az alkatrészek magasságának pontos mérését.
o A nagy megbízhatóságot igénylő alkalmazások, például az autóipar, az űrkutatás vagy az orvostechnikai eszközök gyártása.
o Rejtett vagy térfogati hibák kimutatása, beleértve az emelt vezetékeket, az elégtelen forrasztást és a sírokat.
o A hamis hívások csökkentése és a hibakutatási arány javítása kritikus fontosságú.

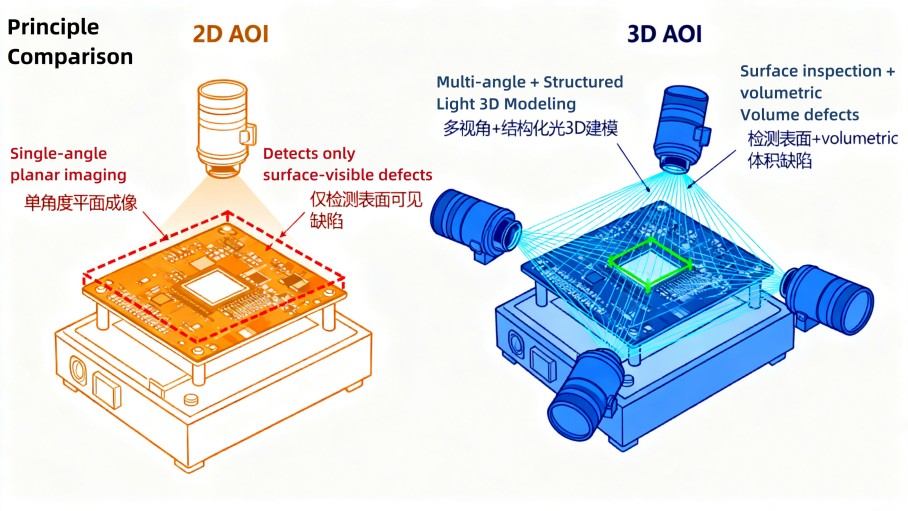

A 2D és a 3D AOI vita központja a sebesség, a költségek és az ellenőrzési pontosság kiegyensúlyozásáról. A 2D AOI rendszerek továbbra is az előnyben részesített választás az egyértelmű, nagy volumenű alkalmazásokhoz. A 3D AOI rendszerek páratlan teljesítményt nyújtanak a fejlett hibák észlelésére kihívást jelentő környezetben. Az automatizált optikai ellenőrzés tovább fejlődik, és rugalmasságot kínál a gyártók számára, hogy az ellenőrzési stratégiájukat a PCB -k és a termelési céljaik konkrét igényeihez igazítsák.
A 2D AOI nagy felbontású kamerákat használ a nyomtatott áramköri lapok lapos képeinek készítéséhez az ellenőrzési folyamat során. A rendszer összehasonlítja ezeket a képeket a referenciaadatokkal, azonosítva a hibákat jelző A világítás döntő szerepet játszik, mivel kiemeli a táblák felszínén lévő tulajdonságokat és lehetséges kérdéseket. A technológia támaszkodik különbségeket . az egyszögű kép rögzítésére , ami azt jelenti, hogy csak a fentről látható módon ellenőrzi. Ez a megközelítés lehetővé teszi a nagy mennyiségű táblák gyors ellenőrzését, így ideális a nagy sebességű gyártási környezethez.
A 2D AOI egyik legfontosabb előnye a költséghatékonyságában rejlik. Az alábbi táblázat felvázolja a 2D AOI bevezetésével kapcsolatos tipikus költségeket egy standard SMT gyártósorban:
Költség -összetevő | Tipikus költségtartomány (USD) |
Alap- és közepes szintű 2d aoi | 3200–20 000 dollár |
Fejlett 2D AOI rendszerek | 30 000–60 000 dollár |
Példa: Yush YS-820L | 26 000 dollár |
Telepítési költségek | 5000–15 000 dollár |
Szoftver engedélyezés (éves) | 2000–12 000 dollár |
Képzés (munkavállalónként) | 1000–5000 dollár |
Ez a költségszerkezet sok gyártó számára elérhetővé teszi a 2D AOI-t, különös tekintettel a nagy volumen termelésre összpontosító.
A 2D AOI számos erősséget nyújt, amelyek az elektronikai gyártás javát szolgálják. A rendszer sokkal gyorsabban ellenőrzi a táblákat, mint a kézi vizuális ellenőrzés . A kézi módszerek az emberi fáradtságtól és az inkonzisztenciától szenvednek, de a 2D AOI fenntartja a nagy teljesítményt és következetes eredményeket. Az alábbi táblázat kiemeli a különbségeket:
Jellemző | Kézi vizuális ellenőrzés | 2D AOI ellenőrzés |
Ellenőrzési sebesség | Lassabb az emberi fáradtság és a szubjektív megítélés miatt | Gyorsabb feldolgozás és elemzés, amely alkalmas nagy mennyiségű előállításra |
Teljesítmény | Az emberi sebesség és következetesség korlátozza | Jelentősen magasabb átviteli sebesség, lehetővé téve a gyors ellenőrzéseket |
Következetesség | Kevésbé következetes, hajlamos a hibákra | Nagy konzisztencia fáradtság vagy szubjektivitás nélkül |
A gyártók értékelik a 2D AOI -t azért, mert képesek a hibák észlelésére a folyamat elején , megakadályozva a hibás táblák előrehaladását és csökkentését a költséges átdolgozásnak. A rendszer kínál :
· Nagy pontosság a fejlett képfeldolgozással.
· Gyors ellenőrzési sebességek a nagy teljesítményre.
· Konzisztens, objektív eredmények.
· Csökkentett emberi hiba.
· Gyors beállítás a különböző táblák tervezéséhez.
· A hibák osztályozása típus és súlyosság szerint.
· Adatnaplózás a minőség -ellenőrzéshez.
· Hosszú távú költségmegtakarítás.
· Folyamatos minőségjavítás.
· Zökkenőmentes integráció az SMT vonalakkal.
· Valós idejű visszajelzés az azonnali javításhoz.
· Az alkatrészek védelme érdekében nem érintkezési ellenőrzés.
Előnyei ellenére a 2D AOI -nak korlátozásai vannak . A rendszer nem tudja végrehajtani a valódi együttík-ellenőrzést, vagy nem nyújthat térfogati mérési adatokat. Gyakran magasabb hamis hívási sebességet eredményez a fejlettebb rendszerekhez képest. Néhány általános kihívás a következők:
· Képtelenség a rejtett forrasztási ízületek vagy hibák ellenőrzésére az alkatrészek alatt.
· Korlátozott magasságmérés, megnehezítve a magasabb vagy szabálytalan alakú alkatrészek felmérését.
· Hiányzott a finom vagy rejtett forrasztási hibák, például a kis üregek.
· Fokozott hamis hívások, további ellenőrzési lépéseket igényelve.
Ezek a korlátozások azt jelentik, hogy a 2D AOI a legjobban működik a síkhibák és az egyszerű táblák számára. Komplex összeszerelésekhez vagy kritikus alkalmazásokhoz előfordulhat, hogy a gyártóknak kiegészíteniük kell a 2D AOI -t más ellenőrzési módszerekkel.
A 2D AOI rendszerek létfontosságú szerepet játszanak a modern elektronikai gyártásban. A vállalatok támaszkodnak a 2D AOI -ra, hogy fenntartsák a kiváló minőséget és hatékonyságot gyártási vonalukon. A technológia kiemelkedik a nyomtatott áramköri táblák (PCB) felületi szintű hibáinak ellenőrzésében. A gyártók a 2D AOI -t választják, mert kínál gyors, megbízható és következetes ellenőrzést a termelés lelassítása nélkül.
Az elektronikai gyártók leggyakrabban használják a 2D AOI -t. A rendszer ellenőrzi a hiányzó alkatrészeket, a helytelen elhelyezéseket és a forrasztási hibákat. A nagy felbontású kamerák és a fejlett képfeldolgozás lehetővé teszi a 2D AOI számára, hogy még a kis hibákat is gyorsan észlelje. Ez a képesség támogatja a nagy mennyiségű termelést, ahol a sebesség és a pontosság elengedhetetlen.
TIPP: A 2D AOI ideális azoknak a gyártóknak, akiknek minden nap nagyszámú egyszerű vagy standard PCB -t kell ellenőrizniük.
A következő lista kiemeli a 2D AOI általános alkalmazásait az elektronikai iparban:
· A felszíni Mount Technology (SMT) összeszerelése: A 2D AOI az alkatrészek elhelyezése és forrasztása után ellenőrzi a táblákat. Ez azonosítja a helytelen, hiányzó vagy ferde alkatrészeket.
· Átmeneti lyukú technológia (THT) Ellenőrzés: A rendszer ellenőrzi a lyukú alkatrészek helyes behelyezését és forrasztását.
· A forrasztópaszta ellenőrzése: A 2D AOI ellenőrzi a forrasztópaszta jelenlétét és igazítását az újrahasznosítási forrasztás előtt.
· Végleges összeszerelés ellenőrzése: A technológia biztosítja, hogy minden alkatrész jelen legyen és helyesen orientáljon, mielőtt a termék a következő szakaszba költözik.
· Minőség -ellenőrzési ellenőrzések: A gyártók 2D AOI -t használnak véletlenszerű mintavételhez és ellenőrzésekhez a folyamatvezérlés fenntartása érdekében.
A 2D AOI más iparágakban is felhasználást talál, amelyek gyors, felszíni szintű ellenőrzést igényelnek. Az elektronikai gyártás azonban továbbra is az elsődleges terület, mivel szükség van a gyors, nagy mennyiségű NYÁK-ellenőrzésre. Az autóipar és az orvostechnikai eszközök iparágak gyakran fejlettebb ellenőrzést igényelnek, így hajlamosak a 3D AOI -t használni a rejtett ízületekkel rendelkező összetett táblákhoz.
Egy tipikus 2D AOI munkafolyamat a következő lépéseket foglalja magában:
1. A rendszer nagy felbontású kamera segítségével rögzíti a PCB lapos képet.
2. képfeldolgozó szoftver összehasonlítja a rögzített képet egy referenciával.
3. A rendszer potenciális hibákként jelöli a különbségeket.
4. Az üzemeltetők felülvizsgálják a jelölt táblákat a további intézkedések érdekében.
A 2D AOI költséghatékony megoldást kínál a hibák kimutatására a folyamat elején. A hibák elkapásával a végső összeszerelés előtt a gyártók csökkentik az átdolgozást és a hulladékot. A technológia támogatja a folyamatos fejlesztést, és segíti a vállalatokat a szigorú minőségi előírások teljesítésében.
A 3D AOI rendszerek fejlett képalkotó technikákat használnak a nyomtatott áramköri táblákról szóló részletes információk rögzítéséhez. Ezek a rendszerek több kamerát és strukturált fényt, például a Moiré technológiát alkalmaznak, hogy több szempontból beolvassák a táblát. Például Ez a megközelítés méri a forrasztás és az alkatrészek magassága, térfogata és kopanaritását. A nagy felbontású kamerák, néha a Koh Young 3D AOI -ja szabadalmaztatott multi-projekciós Moiré technológiát használ a valódi térfogati adatok előállításához. 8 um vagy 15 um felbontással , akkor a legkisebb alkatrészek pontos mérését is lehetővé teszik. A Z-tengely meghosszabbítása növeli a magasságmérési tartományt, lehetővé téve a magas alkatrészek ellenőrzését. A speciális algoritmusok feldolgozzák a 3D -s adatokat, a mérőcsapmagasságot, a forrasztási filé magasságát és a hidak észlelését. A rendszer párhuzamosan végzi a képalkotást és az ellenőrzést, amely lehetővé teszi a gyors és pontos 3D méréseket. Ez a mélység-alapú képalkotás jelentősen javítja a hibakutatási pontosságot a hamis hívások és menekülések csökkentésével.
A 3D AOI számos előnyt kínál az elektronikai gyártáshoz, különösen a komplex vagy sűrűn lakott PCB -k ellenőrzése esetén. A technológia nagy pontosságot és pontosságot biztosít a hibakutatásban. Részletes topográfiai adatokat rögzít, lehetővé téve a magassági variációk és a felületi jellemzők ellenőrzését, amelyek kritikusak a komplex összeállításokban. A 3D AOI olyan háromdimenziós hibákat észlel , mint például a tekercselés, a hajlítás és a felemelt vezetékek-olyan kérdések, amelyeket a 2D AOI gyakran hiányzik. A rendszer nemcsak a felső felületet, hanem az alkatrészek oldalát és alját is megvizsgálja, lehetővé téve a hibák, például a sírstoning és a ferde alkatrészek észlelését. Fejlett szoftver algoritmusok, beleértve a gépi tanulást , javítják a hibakutatás pontosságát és az alkalmazkodóképességet. A 3D AOI rendszerek gyorsabb ellenőrzési sebességet biztosítanak, mint a kézi módszerek, és nem igényelnek fizikai kapcsolatot, megőrizve a finom alkatrészeket. A 3D AOI alkalmazkodóképessége a fejlődő PCB -komplexitással, például autóipar, repülőgép- és orvostechnikai eszközökkel. Az automatizált röntgen-ellenőrzéshez képest a 3D AOI továbbra is költséghatékonyabb a felületi ellenőrzéshez, miközben továbbra is részletes elemzést nyújt.
TIPP: A 3D AOI kitűnő háromdimenziós hibák azonosításában, amelyek befolyásolják a nagy sűrűségű és nagy megbízhatósági alkalmazások megbízhatóságát.
Erősségei ellenére a 3D AOI -nak van néhány korlátozása. A rendszerek összetettebbek és drágábbak, mint a 2D AOI, ami magasabb kezdeti beruházási és karbantartási költségeket eredményez. A 3D AOI nagyobb számítási teljesítményt igényel a 3D adatok nagy mennyiségének feldolgozásához, amely lelassíthatja az ellenőrzési sebességet. A szkennelési módszerek, például a lézer háromszögelés, részletes felületi szkennelést jelentenek, és csökkenthetik az átviteli sebességet a 2D AOI -hoz képest. Ezek a tényezők miatt a 3D AOI kevésbé alkalmas az egyszerű, nagysebességű gyártósorokra, ahol a költségek és a sebesség a fő prioritások. A gyártóknak ezeket a korlátozásokat mérlegelniük kell a fejlett hibakutatás és az átfogó ellenőrzés szükségességével.
A 3D AOI rendszerek alapvető eszközévé váltak a modern elektronikai gyártásban. Fejlett képalkotó képességeik lehetővé teszik a gyártók számára, hogy nagy pontossággal ellenőrizzék a komplex összeszereléseket. Ezek a rendszerek a mélységérzékelést és a többszörös nézőszögeket használják olyan hibák észlelésére, amelyekről a hagyományos 2D módszerek gyakran hiányoznak.
Számos iparág támaszkodik a 3D AOI -ra a legigényesebb ellenőrzési feladatokra. A technológia támogatja a nagysebességű gyártósorokat, ahol több ezer alkatrész óránként mozog az ellenőrzésen. Az operátorok azonnali visszajelzést kapnak, amely segíti a folyamatok kiigazítását és a minőségi előírások fenntartását.
Megjegyzés: A 3D AOI fenntartja az ellenőrzési sebességet a pontosság feláldozása nélkül, így ideális a nagy teljesítményű környezethez.
A gyártók több kritikus alkalmazáshoz választják a 3D AOI -t:
· Nagy sűrűségű SMT és SMD összeszerelő vonalak, ahol a miniatürizált és sűrűn csomagolt alkatrészek pontos ellenőrzést igényelnek.
· Az olyan hibák kimutatása, mint a nem megfelelő polaritás, az eltérés és a hiányzó alkatrészek, amelyeket nehéz azonosítani a 2D rendszerekkel.
· A forrasztás ízületének és alakjának mérése, olyan kérdések leküzdése, mint a spekuláris reflexiók és az árnyékolás, amely korlátozza a 2D AOI -t.
· Kompenzáció a testület vonzerejének és a reflexiónak, amely pontatlanságokat okozhat a 2D ellenőrzések során.
· A szigorú minőségi követelményekkel rendelkező iparágak összetett testületeinek ellenőrzése, ideértve a fogyasztói elektronikát, az autóipari és a repülőgép -ágazatokat.
A 3D AOI rendszerek kiemelkednek olyan környezetekben, ahol a megbízhatóság nem veszélyeztethető. Például az autóipari és repülőgépgyártók a 3D -s ellenőrzésétől függnek, hogy olyan rejtett hibákat fognak elkapni, amelyek termékhibákhoz vezethetnek. A fogyasztói elektronikai vállalatok 3D AOI -t használnak annak biztosítása érdekében, hogy minden eszköz megfeleljen a nagy teljesítményű és biztonsági előírásoknak.
Egy tipikus 3D AOI munkafolyamat magában foglalja a tábla több szögből történő szkennelését. A rendszer létrehoz egy részletes 3D -s térképet, amely megméri az egyes alkatrészek és a forrasztócsukló magasságát és térfogatát. A fejlett algoritmusok elemzik ezeket az adatokat, jelölve a standardtól való eltéréseket. Az operátorok ezután felülvizsgálhatják a megjelölt tételeket és korrekciós intézkedéseket hozhatnak.
A 3D AOI rugalmassága lehetővé teszi, hogy alkalmazkodjon az új táblák tervezéséhez és a fejlődő gyártási követelményekhez. Ahogy az elektronikus alkatrészek kisebbek és összetettebbé válnak, a 3D -s ellenőrzés biztosítja, hogy a minőség konzisztens maradjon. A gyártók részesülnek a csökkentett hamis hívásokból, a javított hibakutatásból és az optimalizált gyártási folyamatokból.
TIPP: A 3D AOI az előnyben részesített választás azoknak a gyártóknak, akiknek pontos, megbízható ellenőrzésre van szükségük a gyors tempójú, összetett termelési környezetben.
Az észlelési képességek beállítják az automatizált optikai ellenőrző rendszer alapját. A 2D és a 3D AOI összehasonlításban minden módszer egyedi erősségeket és gyengeségeket kínál. A 2D AOI rendszerek a felülről lefelé mutató képalkotásra támaszkodnak a felületi szintű hibák azonosítása érdekében. Ezek a rendszerek kiemelkednek a hiányzó alkatrészek, a polaritási hibák és a forrasztó paszta helytelen alkalmazásának észlelésében. Ugyanakkor rejtett vagy térfogati hibákkal küzdenek, mert hiányzik a mélységérzékelés.

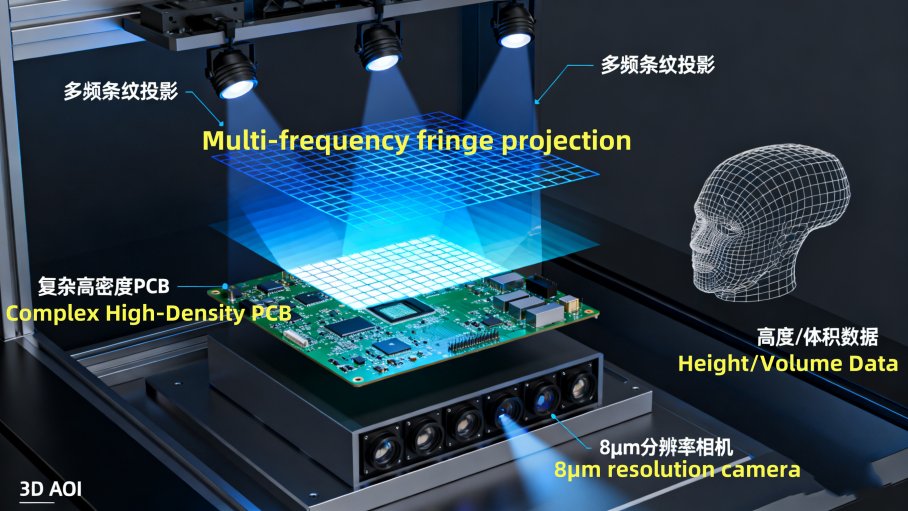

A 3D AOI rendszerek strukturált fényt és több kamerát használnak a tábla háromdimenziós térképének elkészítéséhez. Ez a megközelítés lehetővé teszi az alkatrészek magasságának, a kopanaritásának és a forrasztás térfogatának pontos mérését. Ennek eredményeként a 3D AOI olyan kérdéseket észlel, mint a felemelt csapok, az elégtelen forrasztás és a csomagolási láncfajta - azt határozza meg, hogy a 2D AOI gyakran hiányzik.
Az alábbi táblázat kiemeli a hamis pozitív arányok és a hibakutatás pontosságának különbségeit:
AOI rendszertípus | Hamis pozitív arány | Hibaérzékelési pontosság | Megjegyzések a hamis negatívokról |
Legacy 2D AOI (szabályalapú) | Akár ~ 50% -ig | ~ 85–90% | Magasabb a mélység hiánya miatt |
AI-fokozott 3D AOI | 10% -ra csökkent (4–6%) | 97–99% | A 3D mélység adatainak köszönhetően alacsonyabb |
A 3D AOI rendszerek jelentősen csökkentik a hamis pozitív eredményeket és javítják az általános hibák észlelését. Azok a gyártók, akiknek fejlett ellenőrzési képességeket igényelnek, gyakran a 3D AOI -t választják a kiváló teljesítményéhez.
MEGJEGYZÉS: A 3D AOI átfogóbb ellenőrzést nyújt a felületi és a térfogati hibák rögzítésével, így ideális az összetett összeszerelésekhez.
A sebesség és a költség kritikus szerepet játszik az AOI rendszer kiválasztásában. A 2D és a 3D AOI rendszerek ezeken a területeken nagymértékben különböznek egymástól. A 2D AOI gyorsabb ellenőrzési sebességet és alacsonyabb kezdeti beruházásokat kínál. Ezeknek a rendszereknek kevésbé összetett beállítási és minimális kezelői képzésre van szükségük. A gyártók gyorsan telepíthetik a 2D AOI-t nagy volumenű környezetben.
A 3D AOI rendszerek magasabb kezdeti vételárat és speciálisabb beállítást igényelnek. A technológiához kalibrálást, folyamatos képzést és nagyobb számítási teljesítményt igényel. A karbantartási költségek szintén magasabbak a rendszer bonyolultsága miatt. A 3D AOI azonban javítja az ellenőrzési képességeket, és idővel csökkentheti a költséges hibákat.
Az alábbi táblázat összehasonlítja a tulajdonosi és működési igények teljes költségét:
Vonatkozás | 2D AOI rendszerek | 3D AOI rendszerek |
Kezdeti vételár | 3200 dollár körül kezdődik | Meghaladhatja a 110 000 dollárt |
Éves karbantartási költség | 5000–15 000 dollár (alsó vég) | 5000–15 000 dollár (magasabb vég) |
Standard beállítás | Speciális beállítás, kalibrálás és edzés | |
Működési igények | Alacsonyabb bonyolultság | Nagyobb bonyolultság, speciális tudás |
ROI -megfontolás | Alacsonyabb előzetes és karbantartási költségek | Magasabb költségek, de javult a hibakutatás |
A 3D AOI rendszerek nagyobb beruházást igényelnek, de hosszú távú előnyöket kínálnak a fokozott hibakutatás és a csökkentett átdolgozás révén. A kisebb gyártók a 2D AOI -t részesíthetik előnyben a megfizethetőség és a könnyű használat miatt.
Az alkalmazás alkalmassága a nyomtatott áramköri szerelvény típusától és a szükséges ellenőrzési képességektől függ. 2D vs 3D AOI rendszerek mindegyike különböző termelési igényeket szolgál. A 2D AOI a legjobban működik az egyszerűbb PCB-szerelvényeknél, amelyek többnyire felületi szintű funkciókkal rendelkeznek. Ezek a rendszerek gyors, költséghatékony ellenőrzést nyújtanak az SMT vonal standard tábláira és korai szakaszaira.
A 3D AOI kitűnő komplex összeszerelések ellenőrzésében, amelyek mélységmérést és kopanaritás -ellenőrzést igényelnek. A technológia azonosítja az alkatrészek magasságát, a forrasztás mennyiségét és a láncpagát. Az olyan iparágak, mint az autóipar, a repülőgép- és orvostechnikai eszközök, gyakran a 3D AOI -ra támaszkodnak, hogy megfeleljenek a szigorú minőségi előírásoknak.
Az alábbi táblázat összefoglalja, hogy mely AOI típus illeszkedik minden alkalmazáshoz:
AOI típus | Megfelelő PCB -szerelési típusok | Kulcsfontosságú ellenőrzési képességek | Érvelés |
2d aoi | Egyszerűbb PCB -szerelvények kevésbé összetett 3D -s funkciókkal | Felszíni szintű hibák, például a forrasztó paszta helytelen alkalmazás, polaritási hibák, hiányzó alkatrészek | Költséghatékony és gyors; az SMT vonal elején telepítve; a fentről lefelé mutató képalkotásra korlátozva |
3D AOI | A mélységmérést és a kopanaritás -ellenőrzéseket igénylő bonyolultabb PCB -szerelvények | Az alkatrészek magasságával, a térfogatával, a kopanaritással, például az elégtelen forrasztással, a felemelt csapokkal, a csomagolással járó hibák | Strukturált fény- és többszögű kamerákat használ a pontos 3D-s hibakutatáshoz |
TIPP: A gyártóknak az automatizált optikai ellenőrzési rendszert meg kell egyezniük a testületeik bonyolultságával és az ipar megbízhatósági követelményeivel.
A 2D vs 3D AOI döntés alakítja az ellenőrzés hatékonyságát és a késztermékek általános minőségét. Az egyes rendszerek erősségeinek megértésével a gyártók optimalizálhatják ellenőrzési folyamatukat és jobb eredményeket érhetnek el.
A hibrid AOI rendszerek összehozzák mind a 2D, mind a 3D ellenőrzési technológiák legjobb tulajdonságait. A gyártók ezeket a rendszereket használják a modern nyomtatott áramköri táblák növekvő összetettségének kezelésére. Két ellenőrzési módszer kombinálásával egy gépen a hibrid AOI rendszerek rugalmas, hatékony és átfogó minőség -ellenőrzést biztosítanak.
A hibrid AOI rendszerek számos kulcsfontosságú előnyt kínálnak:
· A 2D AOI megbízható, kiváló minőségű képalkotást biztosít a látható komponensekhez . Jól működik az egyszerű hibák észlelésében és az ellenőrzési költségek alacsony szinten tartásában.
· A 3D AOI kiterjeszti az ellenőrzési képességeket a rejtett forrasztási ízületekre, a magasságmérésekre és a komplex hibakutatásra. Olyan kérdéseket talál, amelyeket a 2D AOI nem lát.
· A hibrid rendszerek 2D AOI -t alkalmaznak, ahol elegendő, és váltson a 3D AOI -ra a fejlett ellenőrzéshez. Ez a megközelítés időt és pénzt takarít meg, miközben javítja a hibát.
· A gyártók gyorsan és hatékonyan ellenőrizhetik a termékeket, és az ellenőrzési módszert az egyes táblák saját igényeihez igazíthatják.
A Yamaha Motor YRI-V hibrid AOI rendszere bemutatja, hogy ez a technológia hogyan működik a gyakorlatban. A YRI-V integrálja a 2D és a 3D ellenőrzést egy négyirányú szögkamerával és egy 8 -irányú 3D projektorral. Ez a beállítás eléri az iparág vezető ellenőrzési sebességét és pontosságát. A rendszer kiemelkedik az ultra-kicsi, finom edzőelemek és a tükörfelszíni felületek ellenőrzésében, amelyek a hagyományos AOI rendszerek számára nehézek. Az AI-alapú automatizálás az YRI-V-ben egyszerűsíti az ellenőrzési adatok létrehozását és hangolását. Az üzemeltetőknek kevésbé speciális készségekre van szükségük, így a rendszer használatát megkönnyítik. A hibrid megközelítés támogatja a változatos és összetett PCB komponensek gyors, pontos ellenőrzését. Ez megfelel a modern SMT -termelés igényeinek, ahol a táblák kisebbek, sűrűbbek és funkcionálisabbak, mint valaha.
TIPP: A hibrid AOI rendszerek segítenek a gyártóknak az egyensúlyi sebesség, a költség és az ellenőrzés pontosságának kiegyensúlyozásában. Gyakorlati megoldást kínálnak a 2D és a 3D AOI kihíváshoz a mai elektronikai iparban.
A hibrid AOI rendszerek tovább fejlődnek. Ahogy a PCB -k összetettebbé válnak, ezek a rendszerek nagyobb szerepet játszanak a termékminőség és a megbízhatóság biztosításában. A hibrid AOI -ba befektetõ gyártók rugalmasságot kapnak, hogy a technológia fejlődésével alkalmazzák ellenőrzési stratégiájukat.
A tábla bonyolultsága központi szerepet játszik a nyomtatott áramköri kollégium szerelvényének jobb AOI rendszerének kiválasztásában. Ahogy az összetevők száma, a sűrűség és a fejlett csomagtechnológiák használata növekszik, a gyártóknak megbízható és megismételhető ellenőrzési adatokra van szükségük. Az egyszerű táblák, amelyek többnyire felületi szintű alkatrészekkel rendelkeznek, előnyös a 2D AOI . Ezek a rendszerek felülről lefelé mutató képalkotást használnak a hiányzó alkatrészek és a forrasztási hibák ellenőrzésére. Gyors ellenőrzést és költségmegtakarítást kínálnak, így ideálisak a nagy volumenű NYÁK-előállításhoz.
A bonyolultság növekedésével azonban a 2D AOI kihívásokkal szembesül. Az árnyékok, a világítási variációk és a mélységinformációk hiánya korlátozza annak hatékonyságát. A komplex PCB -k gyakran miniatürizált alkatrészeket, sűrű elrendezéseket és többrétegű mintákat tartalmaznak. Ezekben az esetekben a 3D AOI elengedhetetlenné válik. A 3D AOI rendszerek több kamerát vagy lézertechnikát használnak a magassági és a hangerő -adatok rögzítéséhez . Ez lehetővé teszi számukra, hogy olyan hibákat észleljenek, mint a defling, az emelt vezetők és a kopanaritási kérdések - olyan problémák, amelyeket a 2D AOI nem lát.
Az olyan iparágakban működő gyártók, mint például az autóipari és ipari elektronika, a 3D AOI -ra támaszkodnak az összetett táblák esetében. Ezek a rendszerek szolgáltatnak , amelyek megfelelnek az IPC-610 szabványoknak. átfogó mérési adatokat Ez lehetővé teszi a folyamat sodródásának korai felismerését, és támogatja a nulla hiányos célokat.
AOI rendszer | A minimális deszkás bonyolultság általában kezelt | A tábla maximális bonyolultsága általában kezelt |
2d aoi | Egyszerűbb táblák felszíni szintű ellenőrzésekkel; hatékony a hiányzó alkatrészek és a forrasztási hibák észlelésére; prioritássá teszi a sebességet és a költséghatékonyságot | Kevésbé összetett táblák térfogat vagy magassághoz kapcsolódó hibák nélkül; általában nem alkalmas többrétegű vagy nagy sűrűségű táblákra |
3D AOI | A térfogati ellenőrzést igénylő táblák, beleértve a magasságmérést is; alkalmas az összetett hibák észlelésére, mint például a felemelkedett vezetékek és a kopanaritási kérdések | Nagy sűrűségű, többrétegű és összetett tábla-elrendezések, amelyek részletes 3D-s hibakutatást igényelnek; Az autóipari és ipari elektronikai ágazatokban használják |
TIPP: A nagy sűrűségű, többrétegű vagy miniatürizált PCB-k esetében a 3D AOI biztosítja a megbízható ellenőrzéshez szükséges mérési pontosságot és hibákat.
A megbízhatósági követelmények az iparágak között különböznek, és közvetlenül befolyásolják az AOI kiválasztását. Az olyan ágazatok, mint az autóipar, a repülőgép- és orvostechnikai eszközök, megkövetelik a termék megbízhatóságának legmagasabb szintjét. Ezekben a mezőkben még egyetlen hiba is költséges visszahívásokhoz vagy biztonsági kérdésekhez vezethet. Az AOI rendszereknek következetes, pontos ellenőrzési eredményeket kell elérniük a szigorú minőségi előírások kielégítése érdekében.
Számos tényező alakítja a megbízhatóságot az AOI kiválasztásában :
Tényező | Magyarázat |
Ellenőrzés típusa | Meghatározza, hogy az AOI megvizsgálja -e a táblán, az alkatrészen vagy az SMT szinten, amely megfelel -e az ipari igényeket. |
Képfelbontás | A nagy felbontás kritikus jelentőségű a nagy megbízhatósági ágazatokban gyakori apró hibák kimutatására. |
Ellenőrzés sebessége | Meg kell egyeznie a termelési skálával; Nagy teljesítményre van szükség hiányzó hibák nélkül. |
Automatizálási funkciók | Az automatizálás csökkenti az emberi hibákat, támogatva a kritikus iparágak következetes minőségét. |
Pontosság és megbízhatóság | Alapvető fontosságú a szigorú előírások teljesítéséhez és a hibák észlelésének konzisztenciájának biztosításához. |
Integráció más rendszerekkel | A zökkenőmentes integráció támogatja az autóipar/repülőgépben jellemző összetett gyártási vonalakat. |
Az értékesítés utáni támogatás | A folyamatos támogatás biztosítja az igényes ágazatok hosszú távú megbízhatóságát. |
Az AOI rendszerek lehetővé teszik a korai hibadetektálást, amely csökkenti a költséges termelési hibákat és javítja az elektronikus eszközök megbízhatóságát. A fejlett AOI technológiák, beleértve az AI és a 3D képalkotást, alkalmazkodnak az összetett PCB -tervekhez és az alacsonyabb hibamarát. Például az AOI berendezések a hibamarát 2% -ról 0,5% -ra csökkenthetik azáltal, hogy automatizálják az ellenőrzéseket, amelyek egyébként kézi és időigényesek lennének. A hibakutatás javulása magasabb a termék megbízhatóságához és az ügyfelek elégedettségéhez.
MEGJEGYZÉS: A magas megbízhatóságú iparágak számára a megfelelő AOI rendszer kiválasztása biztosítja, hogy minden nyomtatott áramköri fórumgyűjtemény megfeleljen a legszigorúbb minőségi előírásoknak.
A költségvetés továbbra is kulcsfontosságú szempont a 2D és a 3D AOI rendszerek közötti választáskor. A 2D AOI alacsonyabb kezdeti beruházást és csökkentési költségeket kínál. Ezek a rendszerek megfelelnek a gyártóknak, amelyek a nagy volumenű, költségérzékeny PCB-előállításra összpontosítottak. Gyorsan ellenőrzik az egyszerűbb testületeket, segítve a vállalatokat a költségek ellenőrzésében.
A 3D AOI rendszerek magasabb előzetes beruházást igényelnek. A fejlett képalkotó technológia és szoftver funkciók növelik a költségeket. A karbantartási és üzemeltetői képzés szintén növeli a költségeket. A 3D AOI azonban hosszú távú értéket szolgáltat a hibamegkötés csökkentésével és a termék megbízhatóságának javításával. Az összetett PCB -k esetében a 3D AOI -ba történő beruházás gyakran kevesebb kudarc és kevesebb átdolgozás révén fizet.
A gyártóknak mérlegelniük kell a tulajdonjog teljes költségét a jobb ellenőrzési pontosság előnyeivel szemben. Az AOI berendezések kiválasztása a termelés mennyisége, a termék bonyolultsága és a megbízhatósági célok alapján biztosítja, hogy a rendszer megfelel mind a költségvetés, mind a minőségi követelményekhez. A megfelelő képzés és a rendszeres karbantartás segít maximalizálni a befektetés megtérülését.
TIPP: Korlátozott költségvetéssel és egyszerű táblákkal rendelkező gyártók számára a 2D AOI gyakorlati megoldást kínál. Azok számára, akik komplex elektronikát vagy magas megbízhatóságot igényelnek, a 3D AOI-ba történő befektetés jelentős hosszú távú megtakarításokhoz vezethet.
Az AOI rendszer kiválasztása nem csak a mai ellenőrzési igények kielégítéséről szól. A gyártóknak azt is mérlegelniük kell, hogy befektetéseik hogyan fognak teljesíteni a technológiai és ipari követelmények fejlődésével. Az elektronikai ipar továbbra is a nagyobb miniatürizáció, a nagyobb alkatrészsűrűség és a szigorúbb minőségi előírások felé halad. Ezek a trendek arra késztetik az AOI rendszereket, hogy pontosabb, megbízhatóbb és adatgazdag ellenőrzéseket végezzenek.
A 2D AOI rendszerek a kép összehasonlítására és a kontrasztra támaszkodnak. Ez a megközelítés jól működik az egyszerű tábláknál, de küzd a komplex vagy miniatürizált alkatrészekkel. Ennek eredményeként a 2D AOI gyakran magasabb hamis hívási és menekülési arányokat eredményez. A kvázi-3D vagy a 2.5D rendszerek néhány fejlesztést kínálnak, de még mindig hasonló korlátozásokkal kell szembenézniük. Ezzel szemben a valódi 3D AOI rendszerek mérés-alapú ellenőrzést használnak. Pontos adatokat szolgáltatnak az alkatrészek magasságáról, a forrasztás ízületének és a kopanaritásról. Ez csökkenti a hamis hívásokat és a meneküléseket, segítve a gyártókat a folyamatok optimalizálásában és a nulla hiányosságú termeléshez való közelebbi mozgásban. A magas színvonalú gyártásra irányuló vállalatok számára a 3D AOI-ba történő befektetés gyakran értelmes, még magasabb előzetes költségekkel is.
Az alábbi táblázat összefoglalja a kulcsfontosságú tényezőket, amelyek befolyásolják a jövőbiztos AOI-döntéseket:
Vonatkozás | Összefoglalás |
Sofőrök | Miniatürizálás, összetett elektronika, nulla hiányos termékek iránti kereslet, növekedés az autóiparban/orvosi ágazatokban |
Kihívások | A 3D AOI magas kezdeti költsége és összetettsége, speciális programozás szükségessége, folyamatos frissítések |
Lehetőségek | AI/ML integráció a jobb hibák észlelése érdekében, fejlett csomagolásra, felhasználóbarát interfészekre történő kiterjesztés érdekében |
A jövőbeli trendek | Váltás a True 3D AOI-ra, AI/ML-re a prediktív elemzéshez, a valós idejű inline ellenőrzéshez, a digitális MES/ERP integrációhoz, a fenntarthatósági fókuszhoz |
Regionális piaci trendek | Az ázsiai-csendes-óceáni térség mennyisége; Észak-Amerika/Európa a nagy értékű, nagy megbízhatóságú ágazatokra összpontosít |
Befektetési indoklás | A 3D AOI csökkenti a hamis hívásokat, megbízható adatokat szolgáltat, támogatja az Ipari 4.0 -t, amely nélkülözhetetlen a prémium gyártáshoz |
TIPP: A jövőre tervező gyártóknak olyan AOI rendszereket kell keresniük, amelyek támogatják az AI és a gépi tanulást, a valós idejű adatintegrációt és a digitális gyártási rendszerekkel való kompatibilitást.
Az AOI technológia fejlődésével a rugalmas szoftverrel, a moduláris hardverrel és az erős szállítói támogatással rendelkező rendszerek könnyebben alkalmazkodnak az új követelményekhez. A vállalatoknak figyelembe kell venniük a szoftverfrissítések egyszerűségét, az új összetevők kezelésének képességét és a rendszer integrációját a gyári adathálózatokkal. A jövőbeni AOI rendszer kiválasztása segít a gyártóknak a versenyképes állapotban maradni, amikor az ipari szabványok és az ügyfelek elvárásai emelkednek.
A gyártóknak kiválasztaniuk kell a 2D AOI-t az egyszerű PCBA-szerelvények hatékony, költséghatékony ellenőrzéséhez, míg a 3D AOI komplex táblákhoz illeszkedik, szigorú minőségi igényekkel, . amelyek az AOI technológiát az ellenőrzési igényekkel , a termék bonyolultságával és a költségvetéssel igazítják. A vállalatok részesülnek az AOI -gyártók konzultációjának, a tárgyalások elvégzésének, valamint a rendszer kalibrálásának és támogatásának felülvizsgálata előtt a döntések véglegesítése előtt. Az összehasonlítás és a döntési útmutató felülvizsgálata elősegíti a választott megoldásnak megfelelően a fejlődő termelési követelményeket.
A 2D AOI egyetlen szögből lapos képek segítségével ellenőrzi a táblákat. A 3D AOI több szöget és strukturált fényt használ a magasság és a térfogat mérésére, összetettebb hibák észlelésével.
A 2D AOI nem tudja felismerni a rejtett forrasztási közös problémákat. Csak a látható felületeket ellenőrzi. A 3D AOI mélységbeli információkat nyújt, és azonosíthatja a rejtett vagy térfogati hibákat.
A 2D AOI a legjobban működik a nagysebességű, nagy volumenű előállításhoz. Gyorsabb ellenőrzést és alacsonyabb költségeket kínál. A 3D AOI lassabb vonalakkal rendelkezik, összetett táblákkal.
A 3D AOI rendszerekhez több karbantartást és kalibrálást igényel. Fejlett kameráik és szoftvereik rendszeres frissítéseket igényelnek. A 2D AOI rendszerek egyszerűbb karbantartással rendelkeznek.
Az AOI rendszerek a folyamat elején elkapják a hibákat. Megakadályozzák a hibás táblák előrehaladását. Ez csökkenti az átdolgozást, csökkenti a költségeket és javítja az általános termék megbízhatóságát.
A hibrid AOI rendszerek egyesítik mind a 2D, mind a 3D ellenőrzés erősségeit. Rugalmas, átfogó lefedettséget kínálnak. A változatos táblák bonyolultságú gyártók gyakran erős hozamot látnak a hibrid rendszerekből.
Az operátoroknak alapképzésre van szükségük a 2D AOI -hoz. A 3D AOI és a hibrid rendszerek fejlettebb készségeket igényelnek, ideértve a kalibrációt és a szoftverhasználatot. Sok eladó képzési programokat nyújt.
A legmodernebb AOI rendszerek támogatják az integrációt az MES vagy az ERP szoftverrel. Ez lehetővé teszi a valós idejű adatmegosztást és a folyamatvezérlést, támogatva az ipari 4.0 kezdeményezéseket.
