Számos teljesítményelektronikai gyártási projektben az SMT-vonal döntésének csak egyetlen esélye van, hogy igaza legyen. A rossz konfiguráció következményei gyakran nem jelentkeznek azonnal. Ehelyett hónapokkal vagy akár évekkel később csendben megjelennek – csökkenő hozam, instabil forrasztási minőség, megnövekedett utómunkálatok és növekvő terepi megtérülés miatt.
Ez az oka annak, hogy a teljesítményelektronikai PCBA-k SMT gyártósorának kiválasztása alapvetően különbözik a fogyasztói elektronikai vagy kommunikációs termékek sorának kiválasztásától.
A teljesítményelektronikai gyártásban nem a legnagyobb elhelyezési sebesség vagy a legalacsonyabb kezdeti beruházás a cél. A valódi cél egy olyan termelési rendszer kiépítése, amely stabilan működik termikus igénybevétel mellett, képes kezelni a nehéz és nagy teljesítményű alkatrészeket, és állandó minőséget tartani a termék hosszú életciklusa során.
A teljesítményelektronikai PCBA-kat széles körben használják ipari tápegységekben, energiatároló rendszerekben, motorhajtásokban, elektromos járművek töltőberendezéseiben, megújuló energia invertereiben és ipari automatizálásában. Ezek a termékek általában vastag PCB-ket, nagy rézfelületeket, nagy áramutakat és tápegységeket, például MOSFET-eket, IGBT-ket, transzformátorokat és nagy elektrolitkondenzátorokat tartalmaznak. A forrasztás minőségének, a hőszabályozásnak vagy a mechanikai stabilitásnak a gyengesége korai meghibásodásokhoz, biztonsági kockázatokhoz vagy költséges terepi visszaküldéshez vezethet.
A gyártók, mérnökök és beszerzési csapatok számára a nem megfelelő SMT-sor kiválasztása gyakran rejtett hosszú távú költségeket eredményez: gyakori utómunkálatok, instabil hozamok, folyamatok eltolódása, vagy akár kényszerű sor-újratervezés a gyártás méretezésekor. Ez a cikk gyakorlati, döntés-orientált keretet ad a kifejezetten a teljesítményelektronikai PCBA-k számára készült SMT-vonal kiválasztásához, a megbízhatóságra, a méretezhetőségre és a teljes életciklus-teljesítményre összpontosítva a rövid távú mérőszámok helyett.

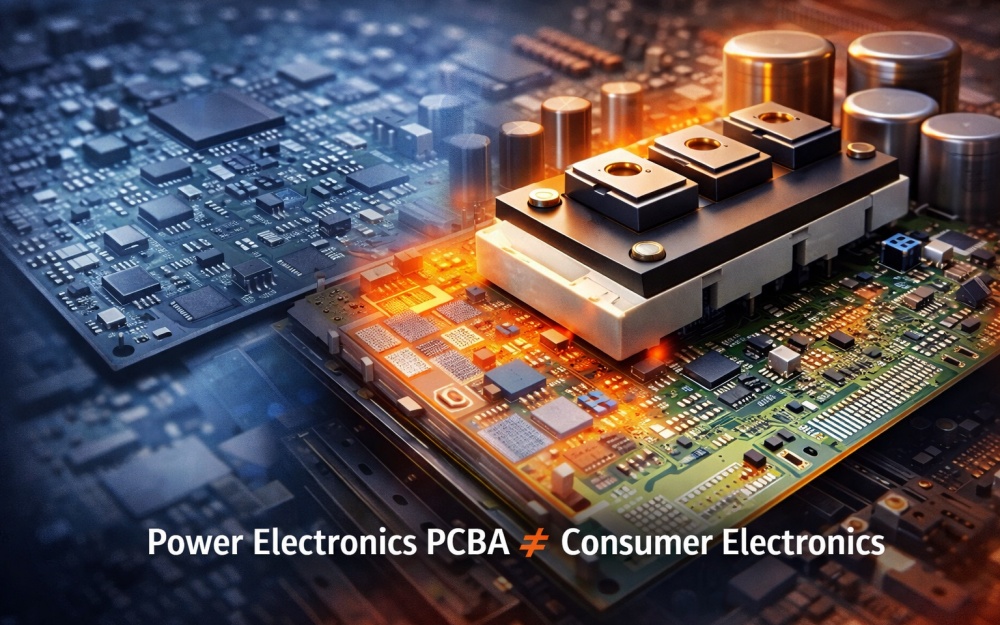

A berendezések kiválasztásának megvitatása előtt elengedhetetlen annak megértése, hogy a teljesítményelektronikai PCBA miért támaszt magasabb követelményeket az SMT gyártósorokkal szemben, mint a tipikus elektronikai termékek.
A teljesítményelektronikai kártyák általában 2,0–3,2 mm-es vagy nagyobb vastagságú PCB-ket használnak, gyakran nehéz rézrétegekkel kombinálva. Ezek a jellemzők jelentősen befolyásolják a hőátadást az újrafolyós forrasztás során. A vékony fogyasztói PCB-khez képest a vastag lapok lassabban melegednek fel, és kevésbé egyenletesen hűlnek le, ami növeli a forrasztás elégtelen nedvesedésének, a hideg illesztések vagy a túlzott termikus gradiens kockázatát.
A kis chip-komponensek által dominált mobil- vagy IoT-termékekkel ellentétben a teljesítményelektronikai PCBA-k nagy csomagokat, például DPAK-t, TO-sorozatú eszközöket, teljesítménymodulokat, transzformátorokat és magas kondenzátorokat tartalmaznak. Ezek az alkatrészek kihívást jelentenek a felszedés és az elhelyezés stabilitása, a fúvókaválasztás, az elhelyezés pontossága és a forrasztás megszilárdulása előtti elhelyezés utáni mozgás terén.
Az erősáramú elektronikai termékeket gyakran 5–10 éven keresztüli vagy hosszabb folyamatos működésre tervezték. Ez azt jelenti, hogy a forrasztási kötés megbízhatósága, a hőciklusokkal szembeni ellenállás és a folyamat hosszú távú konzisztenciája sokkal kritikusabb, mint a rövid távú teljesítmény. A kezdeti gyártás során elfogadhatónak tűnő marginális SMT-folyamat idővel komoly felelősséggé válhat.
Sok teljesítményelektronikai PCBA SMT és átmenő lyuk (THT) folyamatok kombinációját igényli. A nagy transzformátorokat, a nagyáramú csatlakozókat és a mechanikai alkatrészeket gyakran az SMT reflow után telepítik, ami elengedhetetlenné teszi a korai vonalelrendezési tervezést és a folyamatintegrációt.
Az SMT teljesítményelektronikai kulcsa:
A teljesítményelektronika Az SMT nem a sebességről szól. A folyamat stabilitásáról, a hőszabályozásról és a hosszú távú megbízhatóságról szól. Ezért fontosabb a rendszerszintű folyamattervezés, mint az egyedi gépspecifikációk.
Az egyik leggyakoribb hiba az SMT vonalválasztás során, hogy a valós termelési igények helyett csak a maximális névleges sebesség alapján választják ki a berendezéseket.
A K+F központok, induló vállalkozások vagy a testreszabott teljesítményelektronikai termékeket kis tételekben gyártó gyártók számára a rugalmasság fontosabb, mint az automatizálási szint. A gyakori termékcserék, kézi beavatkozások és műszaki beállítások normálisak.
Ajánlott jellemzők:
Félautomata vagy moduláris SMT vonal
Egyszerű programváltás és beállítás
Erős mérnöki hozzáférhetőség
Alacsonyabb tőkebefektetés világos korszerűsítési pályákkal
Ez a fajta konfiguráció támogatja a gyors iterációt anélkül, hogy a gyártót túlméretezett berendezésekbe zárná, amelyek kihasználatlanok maradnak.
Sok teljesítményelektronikai gyártó elsősorban közepes teljesítménytartományban dolgozik, mint például az ipari tápegységek vagy az energiatároló vezérlőkártyák. Ebben a forgatókönyvben a stabilitás, a hozamkonzisztencia és a kiszámítható kimenet sokkal fontosabb, mint a csúcssebesség.
Ajánlott jellemzők:
Teljesen automatikus inline SMT vonal
Kiegyensúlyozott elhelyezési sebesség és pontosság
Stabil reflow hőteljesítmény
Inline ellenőrzés a folyamatvezérléshez
A gyorsan növekvő ágazatokba, például az elektromos járművek infrastruktúrájába vagy a megújuló energiaforrásokba belépő gyártóknak tervezniük kell a jövőbeni terjeszkedést. A méretezhetőség nélküli SMT-vonal választása gyakran költséges újratervezést és későbbi termelési megszakításokat eredményez.
Ajánlott jellemzők:
Moduláris vonalas kialakítás
Fenntartott hely az AOI-, röntgen- és pufferállomások számára
Szabványosított mechanikai és szoftveres interfészek
Adatkompatibilitás a vonalszintű integrációhoz
A teljesítményelektronika SMT kulcsfontosságú eleme:

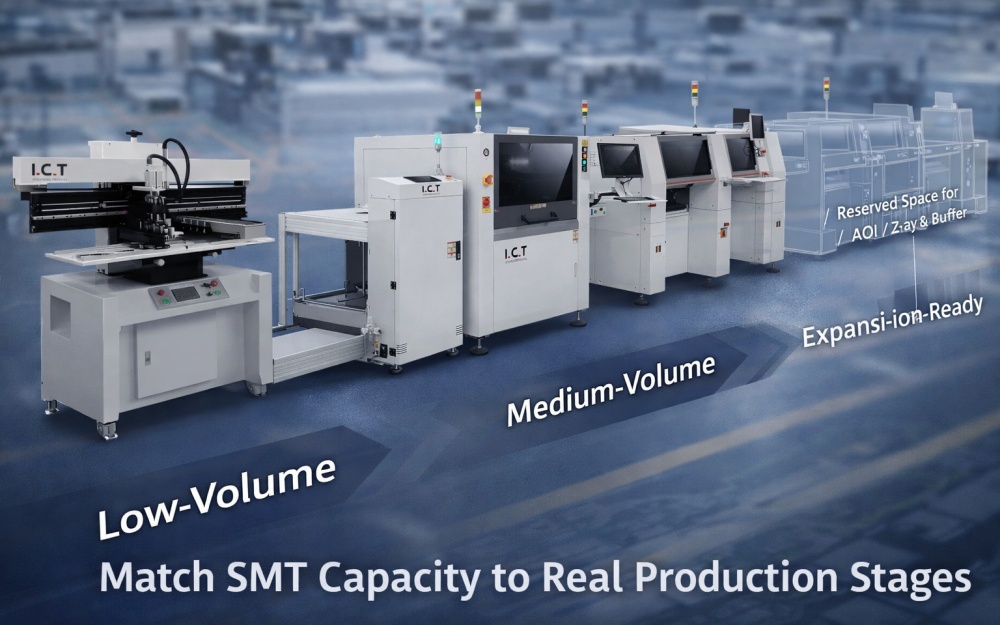

Az SMT kapacitásának meg kell felelnie a valós gyártási szakaszoknak, nem pedig az optimista előrejelzéseknek. Itt a megoldásszintű vonaltervezés sokkal több értéket biztosít, mint a gépek egyedi beszerzése.

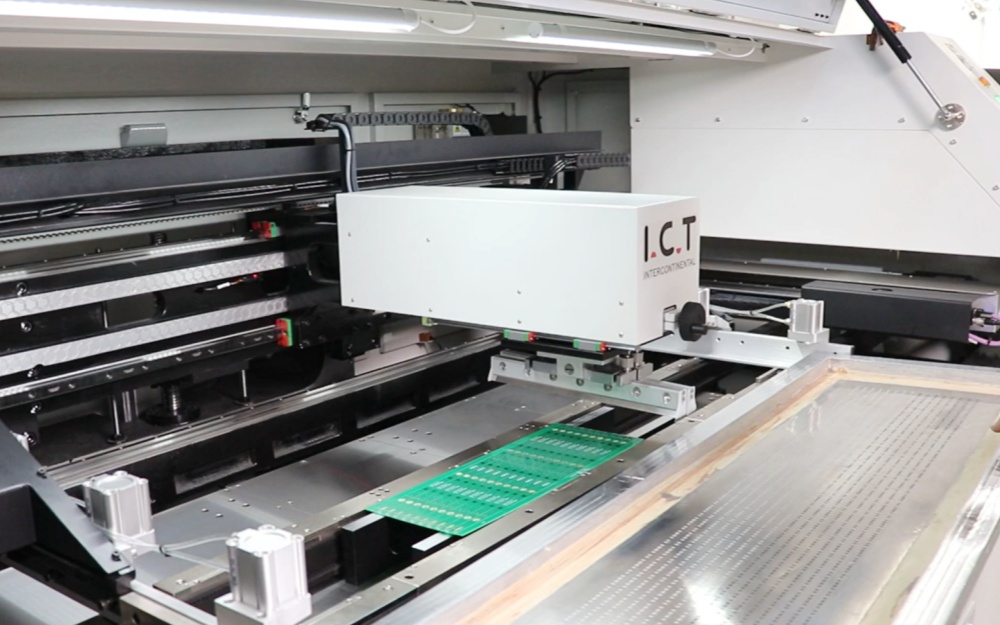

A teljesítményelektronikai SMT-ben a forrasztópaszta nyomtatás aránytalanul nagy hatással van a végtermék megbízhatóságára. A nagy betétek, a vastag deszkák és a nagy termikus tömeg felerősítik az ebben a szakaszban bevezetett következetlenségeket.
A vastag PCB-k erős és rugalmas támasztórendszereket igényelnek a nyomtatás során. Az elégtelen alátámasztás a tábla elhajlásához, a paszta egyenetlen lerakódásához, valamint a sablon és a párnák közötti eltolódáshoz vezethet.
Főbb szempontok:
Merev nyomtatóplatform
Rugalmas és állítható PCB támasztócsapok
Stabil stencil rögzítés és igazítás
Az erősáramú eszközök gyakran nagy forrasztóbetéteket használnak, amelyek nagyon érzékenyek a paszta térfogatának változásaira. A túl sok paszta növeli az ürítés kockázatát, míg a nem elegendő paszta csökkenti az ízületek szilárdságát. A stabil és megismételhető nyomtatási folyamat az egyik leghatékonyabb módja a későbbi hibák és az utómunkálatok csökkentésének.
A teljesítményelektronika SMT kulcsa:
A nyomtatási stabilitás sokkal fontosabb, mint a nyomtatási sebesség.

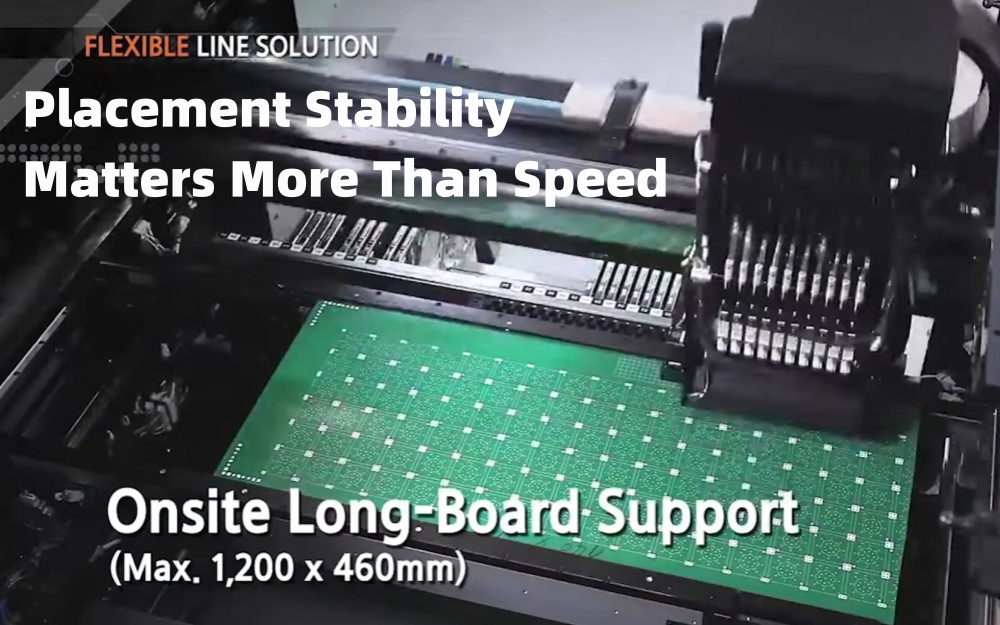

A teljesítményelektronikai PCBA-k gyűjtőgépeinek az elhelyezési stabilitást és az alkatrészkezelési képességet kell előnyben részesíteniük az óránkénti maximális alkatrészek helyett.
Az elhelyezési rendszernek támogatnia kell:
Nagy terhelésű fúvókák
Stabil felszedés szabálytalan csomagokhoz
Ellenőrzött elhelyezési erő
Minimális vibráció mozgás közben
A teljesítményelektronikai PCBA-k gyakran kombinálják a finom hangosztású alkatrészeket nagy teljesítményű eszközökkel. Az elhelyezési rendszernek kezelnie kell ezt a sokféleséget, gyakori kézi beállítás vagy folyamatkompromisszumok nélkül.
A rugalmas adagolókonfigurációk és az intuitív programozás jelentősen csökkenti a mérnöki munkaterhelést és a beállítási hibák kockázatát.
Az SMT teljesítményelektronika kulcsfontosságú elemei:
A kissé lassabb, de stabilabb elhelyezési folyamat szinte mindig magasabb hosszú távú hozamot biztosít.

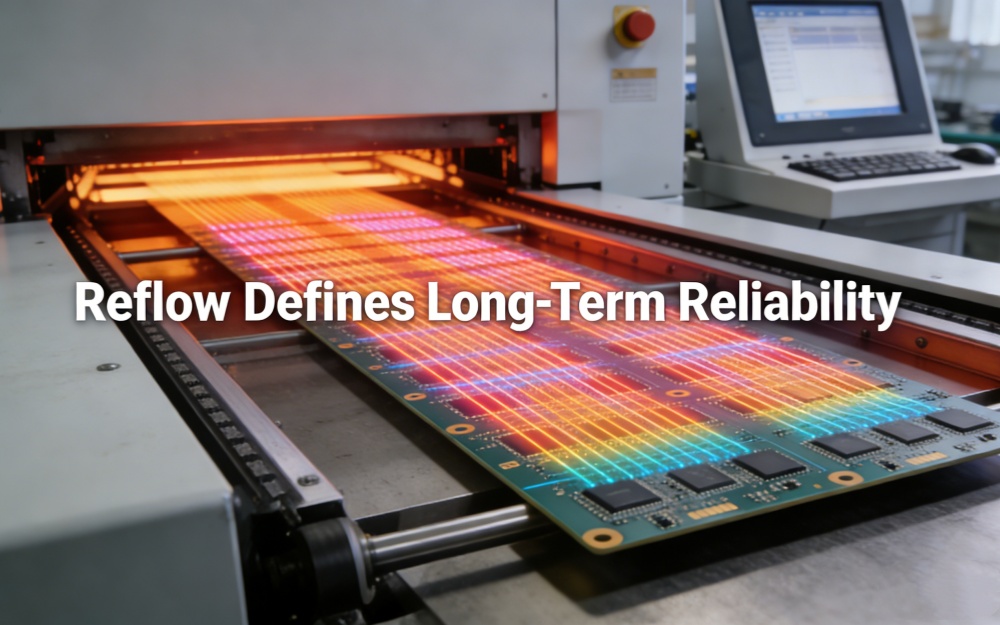

Az SMT teljesítményelektronikában az újrafolyó forrasztás gyakran az egyetlen leginkább alábecsült kockázati tényező a vonaltervezés során.
A vonalak átmennek a kezdeti átvételi teszteken, de később instabil üresedési aránytól vagy inkonzisztens forrasztási minőségtől szenvednek. Sok esetben a kiváltó ok nem az anyagok vagy az alkatrészek, hanem az elégtelen hőtartalék a visszafolyási folyamat tervezésében.
A vastag táblák és a nagy alkatrészek erős és egyenletes hőátadást igényelnek.
Főbb követelmények:
Több fűtési zóna
Erős hőkompenzációs képesség
Stabil légáramlás kialakítás
Ismételhető hőmérséklet-szabályozás hosszú gyártási ciklusokon keresztül
A precíz és megismételhető hőmérséklet-profilozás biztosítja, hogy a forrasztási csatlakozások megfeleljenek a megbízhatósági követelményeknek a különböző táblák és gyártási tételek esetén.
A nagy teljesítményű forrasztási kötéseknél az oxidáció és az üregek jelentősen befolyásolják a hővezető képességet és az elektromos teljesítményt. Az optimalizált hőprofilok és szükség esetén az ellenőrzött légkör csökkenti ezeket a kockázatokat.
Az SMT teljesítményelektronika kulcsfontosságú elemei:
Az újraáramlási teljesítmény nagymértékben meghatározza a termék hosszú távú megbízhatóságát.

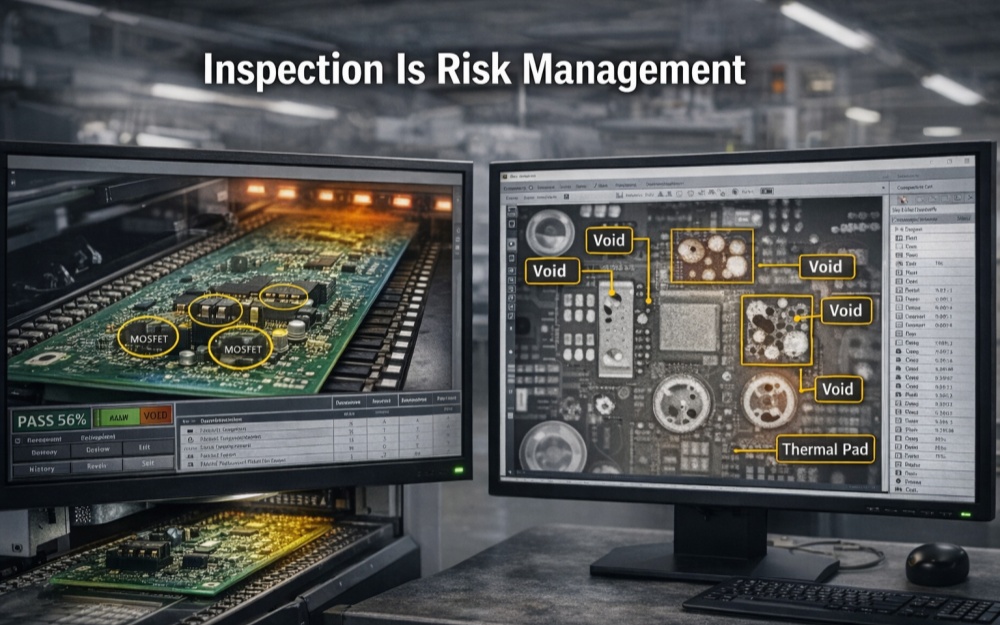

Az ellenőrzés nem kötelező a teljesítményelektronikai SMT esetében – ez egy kockázatkezelési eszköz.
Az SPI azelőtt észleli a nyomtatási problémákat, hogy azok a teljes vonalon átterjednének, jelentősen csökkentve az utómunkálatokat és a selejtezést.
Az AOI azonosítja az elhelyezési hibákat, a polaritási problémákat és a látható forrasztási hibákat. A teljesítményelektronika esetében az ellenőrzési stratégiának a nagy kockázatú területekre kell összpontosítania, nem pedig egyszerűen a teljes lefedettségre.
A röntgenvizsgálat különösen értékes az üregek és a rejtett forrasztási hibák kimutatására az erősáramú eszközökben és a nagy hőpárnákban.
Az SMT teljesítményelektronika kulcsfontosságú elemei:
Az ellenőrző berendezéseket ott kell elhelyezni, ahol a legnagyobb kockázatcsökkentés érhető el.

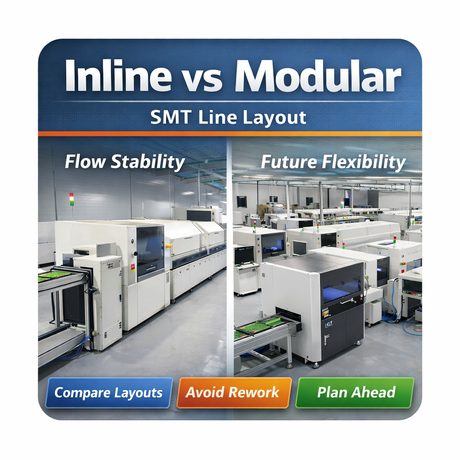

A vonalelrendezési döntések gyakran nagyobb hosszú távú hatást fejtenek ki, mint az egyes berendezésmárkák.
A jól megtervezett teljesítményelektronikai SMT vonalnak lehetővé kell tennie:
Könnyű hozzáférés a karbantartáshoz
Folyamat pufferelés
Jövőbeni ellenőrzés vagy folyamat kiegészítések
Az SMT utáni THT-folyamatok korai megtervezésével elkerülhetők a szűk keresztmetszetek és a későbbi nem hatékony anyagáramlás.
Az SMT teljesítményelektronika kulcsfontosságú eleme:
A jól megtervezett elrendezés megóvja a hosszú távú gyártási stabilitást és a frissítési rugalmasságot.

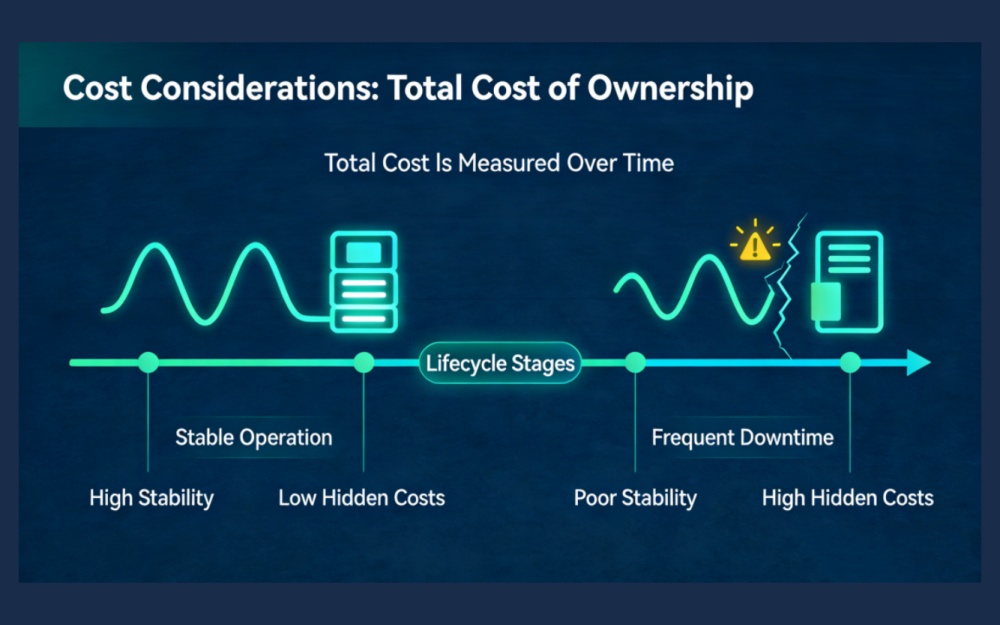

Az SMT vonalak tisztán vételár alapján történő értékelése gyakran magasabb hosszú távú költségekhez vezet.
A TCO-nak tartalmaznia kell:
Karbantartás és pótalkatrészek
Energiafogyasztás
Képzési és mérnöki támogatás
Termésstabilitás az idő múlásával
A moduláris és méretezhető kialakítások védik a beruházást azáltal, hogy a teljes vonalcsere helyett fokozatos frissítést tesznek lehetővé.
Az SMT teljesítményelektronika kulcsfontosságú eleme:
A leggazdaságosabb SMT-vonal az, amely teljes életciklusa során termelékeny és stabil marad.
Még a legjobb berendezések is meghibásodhatnak, ha a szállítói támogatás nem megfelelő.
Főbb értékelési kritériumok:
Erőteljes elektronikai alkalmazásokban szerzett tapasztalat
Technikai támogatás és képzés elérhetősége
Bevált telepítési és üzembe helyezési folyamatok
Világos szolgáltatás válaszstruktúra
Az SMT teljesítményelektronikai kulcsa:
A beszállítói képesség ugyanolyan fontos, mint a gépek képessége az összetett, nagy megbízhatóságú alkalmazásokhoz.

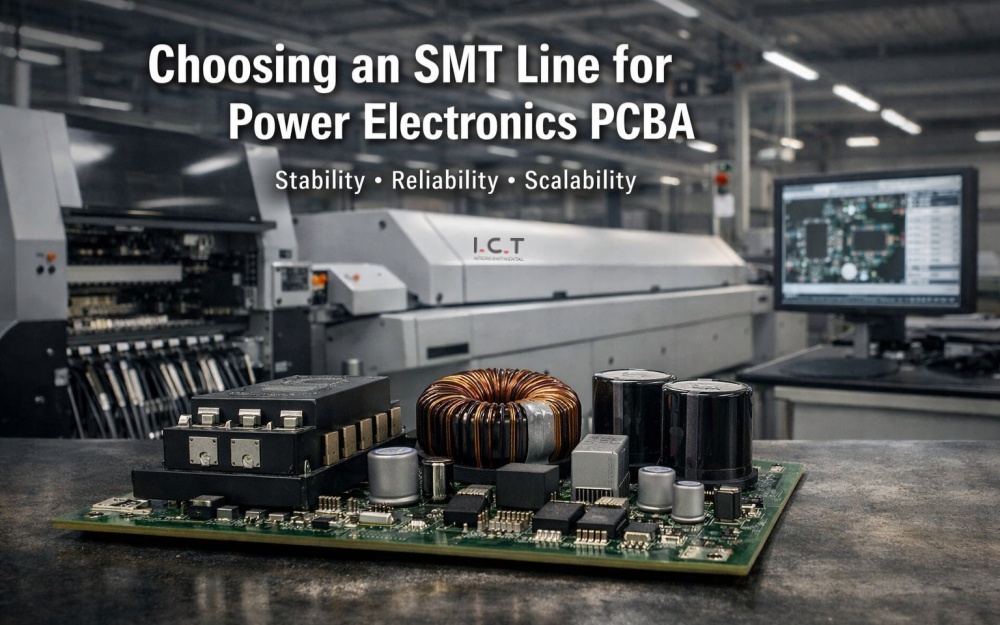

Az SMT vonal kiválasztása a teljesítményelektronikai PCBA számára nem egyszerű berendezésvásárlás. Ez egy stratégiai gyártási döntés, amely hatással van a termék megbízhatóságára, a működési stabilitásra és a jövőbeni méretezhetőségre.
A legtöbb gyártó számára az igazi kihívást nem a gépek vásárlása jelenti, hanem a termékjellemzők – például a termikus tömeg, az alkatrészek keveréke és a megbízhatósági célok – stabil, méretezhető gyártási rendszerré alakítása.
A jól megtervezett teljesítményelektronikai SMT vonal nem hajszolja a maximális sebességet. Évről évre egyenletes teljesítményt nyújt nehéz körülmények között is.
Bármilyen beruházás befejezése előtt egy strukturált műszaki felülvizsgálat elvégzése – amely kiterjed a termék hőkezelésére, az alkatrészösszetételre és a hosszú távú terjeszkedési korlátokra – jelentősen csökkentheti a működési kockázatot és megóvhatja a termék minőségét a teljes életciklus során.
Egyes esetekben részleges alkalmazkodás lehetséges, de ritkán optimális. A fogyasztói elektronikai SMT vonalakat jellemzően vékony lapokhoz, kis alkatrészekhez és nagy elhelyezési sebességhez optimalizálták. A teljesítményelektronikai PCBA-k vastagabb táblákat, nagyobb termikus tömeget és nehezebb alkatrészeket tartalmaznak, amelyek gyakran meghaladják a fogyasztóközpontú vezetékek mechanikai és termikus határait. Az ilyen vonalak adaptálása instabil folyamatokhoz és magasabb hosszú távú kockázatokhoz vezethet.
Az újraáramlási szempontokat a tervezés legkorábbi szakaszában figyelembe kell venni. A tábla vastagsága, a réz súlya, az alkatrészek termikus tömege és a forrasztási kötések megbízhatósági céljai közvetlenül befolyásolják a visszafolyó sütő kiválasztását és a vonal elrendezését. Ha a visszafolyást lefelé irányuló részletként kezeljük, gyakran nem lesz elegendő hőtartalék, amelyet később nehéz korrigálni.
Nem mindig. Míg a nitrogén- vagy vákuum-visszafolyás csökkentheti az oxidációt és az üregesedést bizonyos nagy teljesítményű alkalmazásoknál, sok teljesítményelektronikai PCBA elfogadható megbízhatóságot érhet el jól megtervezett levegő-visszaáramlási profilokkal. A döntést a hőpárna méretén, a kiürülési tűréshatáron és a megbízhatósági követelményeken kell alapulnia, nem pedig az alapértelmezett feltételezéseken.
Az ellenőrzésnek kockázatvezéreltnek kell lennie, nem pedig fedezetnek. A nagy kockázatú forrasztási kötések – mint például az erősáramú eszközök, hőpárnák és erősáramú utak – a legtöbb hasznot húzzák a mélyebb vizsgálatból, beleértve a röntgensugárzást is, ha szükséges. Az összes alkatrész maximális ellenőrzése gyakran növeli a ciklusidőt a kockázat arányos csökkentése nélkül.
A gyakori mutatók közé tartozik az inkonzisztens üregek aránya, a kis profilváltozásokra való érzékenység, a műszakok közötti hozamingadozások és a forrasztási csatlakozási hibák, amelyek hosszabb gyártás után jelentkeznek, nem pedig a kezdeti kísérletek során. Ezek a tünetek gyakran marginális visszaáramlási kapacitásra vagy légáramlási korlátokra utalnak.
Az adatok nyomon követhetősége egyre fontosabbá válik, ahogy a teljesítményelektronikai termékek szabályozott vagy biztonsági szempontból kritikus alkalmazásokba kerülnek. A kulcsfontosságú folyamatparaméterek rögzítése – például a nyomtatási minőség, az elhelyezés pontossága és az újratördelési profilok – segít azonosítani a kiváltó okokat, amikor problémák merülnek fel, és támogatja a hosszú távú folyamatellenőrzést és az ügyfél-auditokat.
Igen. Még akkor is, ha a jelenlegi mennyiség stabil, a teljesítményelektronikai termékportfóliók gyakran a nagyobb teljesítménysűrűség vagy a szigorúbb megbízhatósági követelmények felé fejlődnek. A fizikai tér és a rendszerkompatibilitás lefoglalása a jövőbeni ellenőrzésekhez, pufferelésekhez vagy folyamatfrissítésekhez jelentősen csökkenti a megszakítások és az újrabefektetés kockázatát.
