A Lyra LED Reflow Oven javítja a LED-összeállítás minőségét.
a. Pontos vezérlés 99,99%-os stabilitás mellett.
b. Hatékony zónák az egyenletes hőért.
c. Stabil sebesség ±2 mm/perc pontossággal.
d. Egyszerű Windows nyelvváltás.
e. Gyors hűtési lejtő változás.
f. Többrétegű biztonsági funkciók.
g. Könnyű, szerszám nélküli karbantartás.
I.C.T
| Mennyiség: | |
|---|---|
| Csúcskategóriás PCB Reflow forrasztó sütő

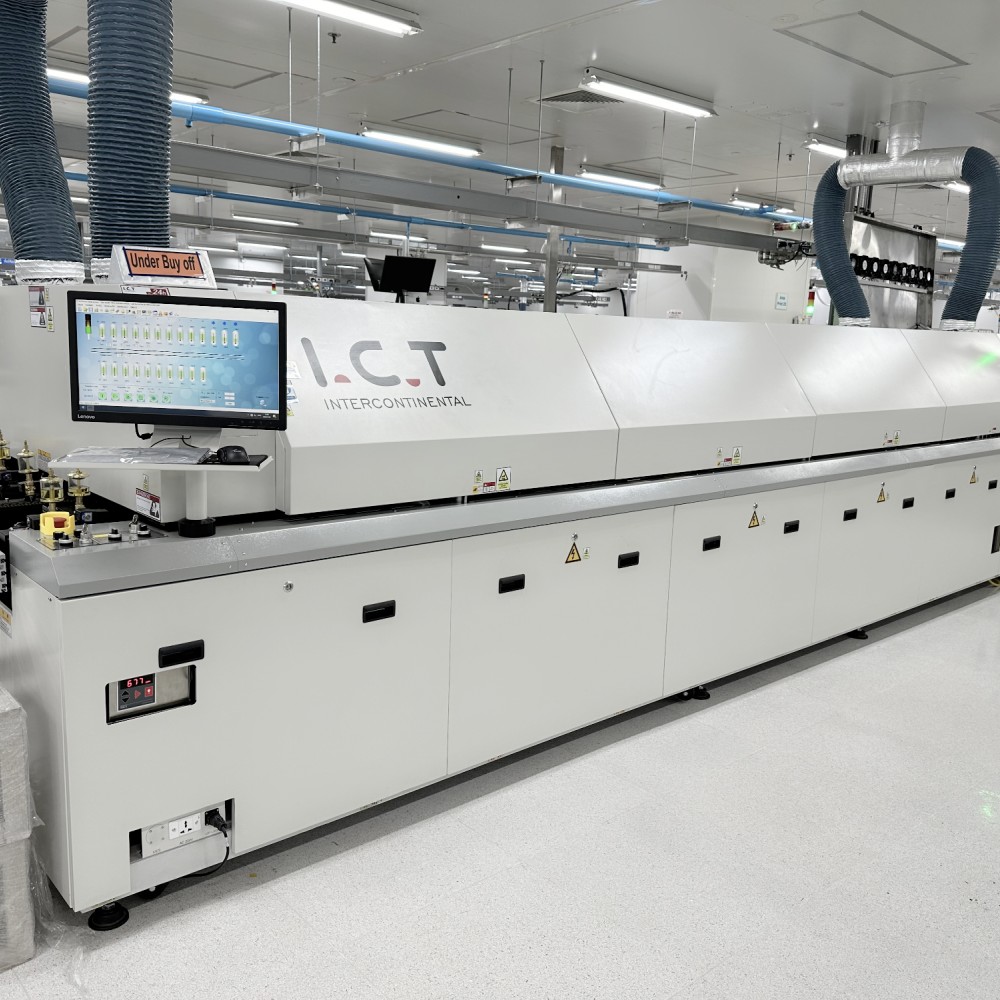

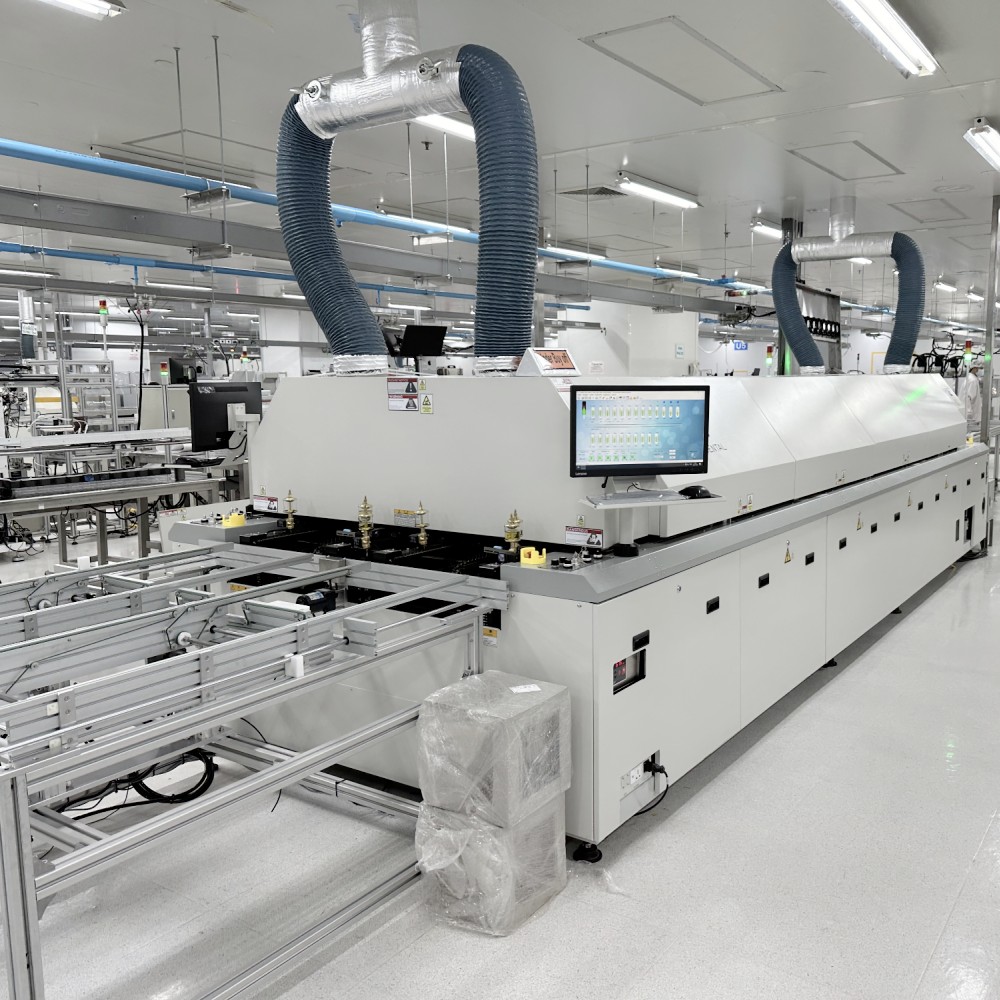

A Lyra sorozat egy prémium LED Reflow sütő a modern vonalakhoz. Az új kialakítás javítja a fűtési és szabályozási pontosságot. A Siemens PLC állandóan tartja a hőmérsékletet 99,99% felett. A felső modulok egységes zónákat hoznak létre. A Windows kezelőfelülete átvált a kínai és az angol között. Jelszavak biztonságos műveletek. Adatokat naplóz, görbéket ellenőrzi, hibákat észlel. A szimuláció segíti a tervezést. A dinamikus táblanézet figyeli az áramlást. A hűtés gyorsan alkalmazkodik a lejtőkhöz. Extra védőrétegek biztosítják a biztonságot. Megfelel a CE, CCC, UL szabályoknak. A motorok invertálják az ólommentes forrasztáshoz a sütőben. Gáz nem szükséges, motoros emelők biztonságosan fednek. Az importált alkatrészek csökkentik a javítási igényeket. A Flux opció tisztán tartja a belsejét. A sebességhurkok megőrzik a pontosságot. A külső hűtés további lehetőségeket kínál. Ez a LED Reflow sütő jól kezeli a különféle folyamatokat.
| Jellemző
A LED Reflow Oven a számítógépet a Siemens PLC-vel párosítja a szoros tartás érdekében. A stabilitás mindig meghaladja a 99,99%-ot. Ez megakadályozza a forrasztási hibákat a LED-ekben. A rendszer rögzíti a futásokat és ellenőrzi a görbéket. A virtuális tesztek előrejelzik az eredményeket. A hibajelzések gyorsan megoldják a problémákat. Fájlok automatikus mentése. A tábla útvonala élőben mutatja be. A nyelvcsere megkönnyíti a használatot. Jelszavak zárolási módosításai. A monitorozás teljes munkaidőben zajlik. A diagnosztika be van építve. Ez megfelel a komplex LED igényeknek. Az eredmények megbízhatóan ismétlődnek. Ólommentesen működik simán. Kevesebb veszteség a hibákból. A nagy teljesítmény bízik benne. Az újrafolyó forrasztás a sütőben pontos marad.
Hatékony fűtési rendszer
A prémium modulok a LED Reflow sütőtérben a legjobbak. Az egyenletesség a futások során magas marad. A tervezés számos ólommentes típust támogat. Az inverteres motorok szabályozzák a légáramlást. Megfelel a különféle technikai igényeknek. A belülről kifelé való osztás növeli az élettartamot. Kevés tömítés csökkenti a szivárgást. A nitrogén a végén újrahasznosul. Csökkenti a felhasználást és az oxigént. A teljes zónák védelmet kapnak. A kondenzátor segíti az áramlást. Megfelel az IPC szabályoknak. Használat közben energiát takarít meg. A lezárt test évekig tartja a beállításokat. Ez hatékonysá teszi a forrasztást a sütőben. A LED táblák egyenletesen melegítenek.
A LED Reflow Oven hurokvezérlése ±2 mm/perc sebességre rögzíti. A táblák rázkódás nélkül mozognak. A középső rúd és a kettős sín segít. A külső vízhűtés kiegészítő. A gázbeállítás nem egyszerűsíti le. A motor rúddal nyitja a fedelet. A felső részek biztosítják a sima futást. Alacsony javítási költségek. Nincsenek szerszámok a szervizhez. Figyelmeztetések az ellátáshoz. Energiatakarékos mód. Élő közlekedési képernyő. Kezeli a hosszú műszakokat. Megfelel a táblaméreteknek. Növeli a vonal sebességét. Stabil reflow forrasztás sütőben LED-ekhez.
| SMT Reflow sütő specifikáció
Modell | L8 | L10 |
Méretek (H*Sz*Ma)mm | 5000x1300x1530 | 5800x1300x1530 |
Súly | kb. 2100 kg | kb. 2315 kg |
Fűtési zónák száma | Up8/Bottom8 | Fel10/Alul10 |
Fűtési zónák hossza | 3110 mm | 3892 mm |
Sínszélesség beállítása | Kézi beállítás (opció: automatikus) | |
Kipufogógáz | 10M3/perc*2 Kipufogó | |
Irányító rendszer | PLC+számítógép | |
Hőmérsékletszabályozási módszer | PID + SSR | |
Átviteli ügynök | Lánc + háló | |
Elektromos ellátás szükséges | 5 vezetékes rendszer 3P, N, PE 380 VAC ± 5%, 50 Hz. Egyéb feszültség kérésre | |
Bemelegítési teljesítmény | 64 kW | 80 kW |
Energiafogyasztás | 10 kW | 12 kW |
Melegedési idő | Kb. 25 perc | |
Temp. Beállítási tartomány | Szobahőmérséklet - 300°C | |
Szállítószalagmagasság | 900+/-20mm | |
Szállítószalag sebességtartomány | 300-2000 mm/mi | |
Fix sínoldal | Elöl fix (opció: hátsó fix) | |
Hűtési módszer | Kényszerlevegős motor és ventilátor (standard) | |

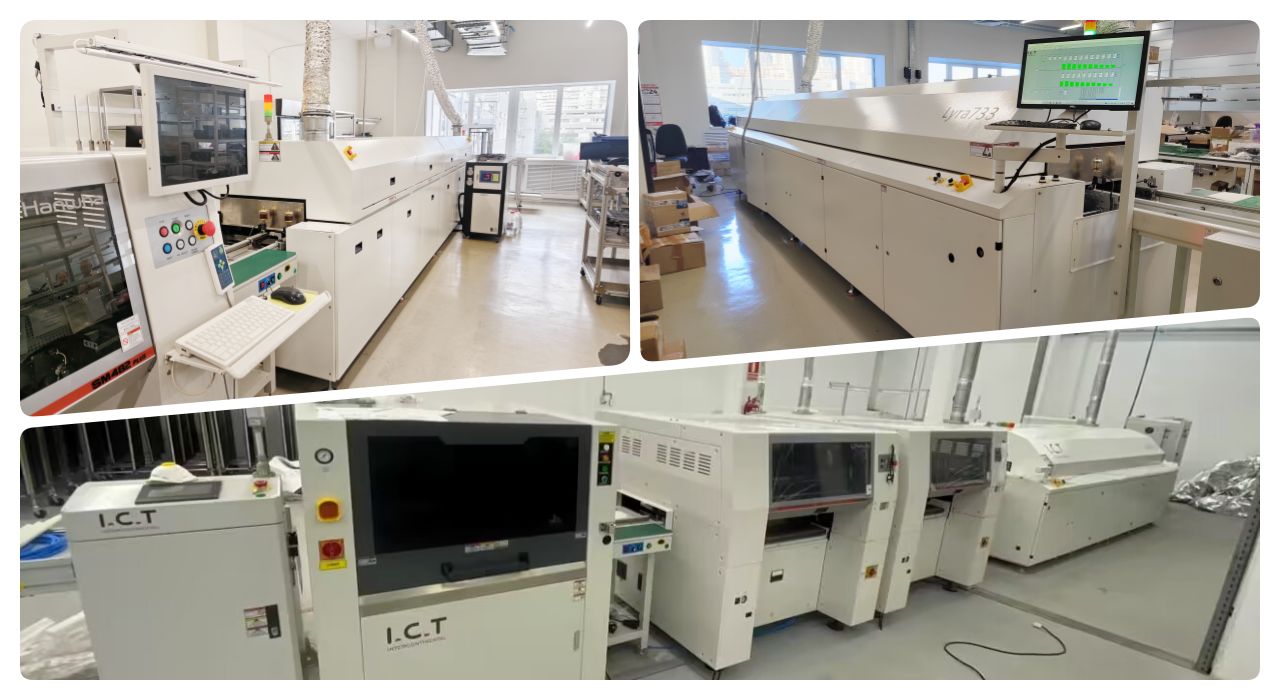

| SMT vonali berendezések listája
Kiváló minőségű PCBA gyártósorunk fejlett berendezésekkel rendelkezik a hatékony és precíz PCB összeszerelés érdekében. A teljesen automatizált SMT sorozat tartalmaz egy rakodót, egy automatikus nyomtatót a forrasztópaszta pontos felhordásához, egy pick-and-place gépet a precíz alkatrészek elhelyezéséhez, egy újrafolyó sütőt a megbízható forrasztáshoz, valamint egy AOI rendszert az alapos hibavizsgálathoz. Ez a kiváló minőségű PCBA gyártósor zökkenőmentes működést, nagy megbízhatóságot és alacsony költségű SMT összeszerelést biztosít, megfelelve a különféle iparági követelményeknek.
| Videó az ügyfelek sikeréről
Üzbegisztán ügyfél az ICT-gyárba érkezett SMT vonalellenőrzésre. Látták, hogy az L10-es sütő olyan, mint a mi LED-es Reflow sütőnk teljesítményében. A listán volt DECAN S1 szerelő, 5151 nyomtató, AOI AI-5146, rakodó, szállítószalag, paszta keverő, hideg szekrény. A forrasztás a táblákon is megmaradt. Mindenki megállás nélkül futott. Munkatársaink jól irányították a beállítást. Szerették az ICT erős SMT eszközöket. Látogassa meg a lezárt üzlet bizalmát. A kemencében visszafolyó forrasztás stabil illesztéseket adott.

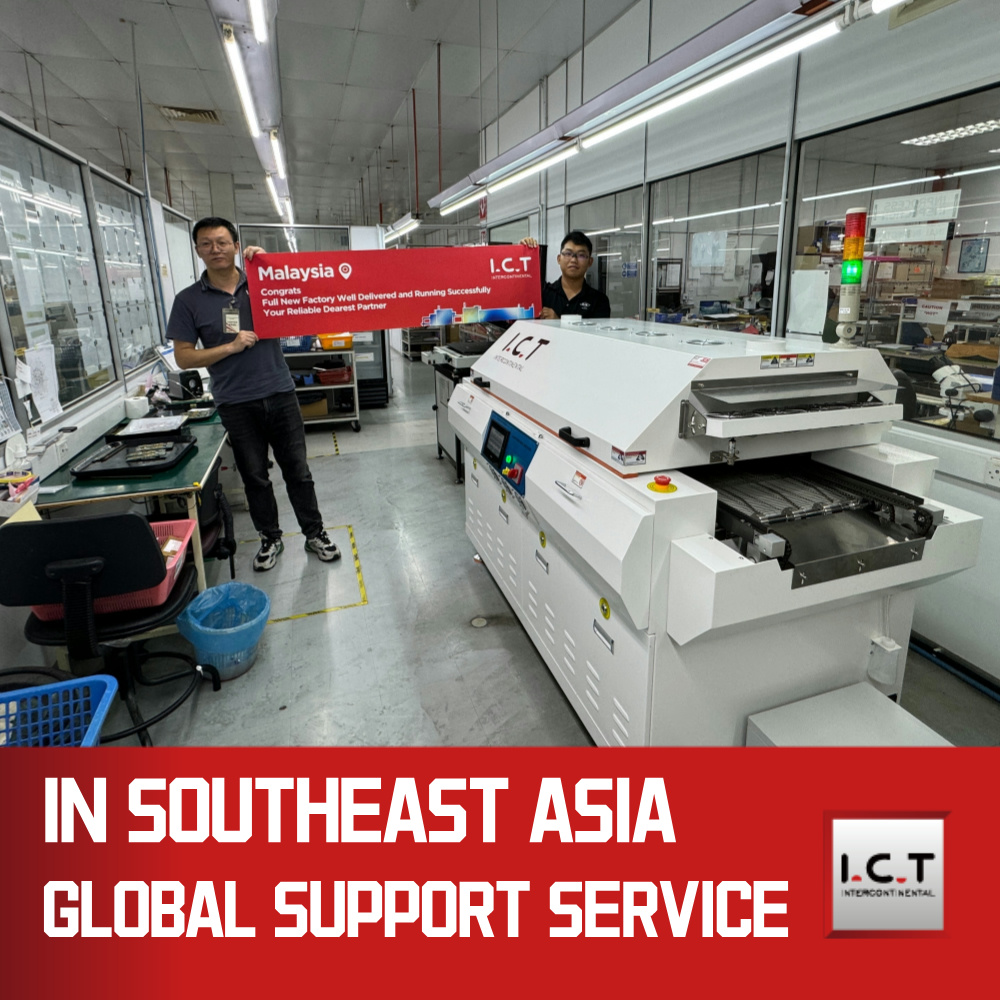

| Professzionális képzés és támogatás
Az ICT teljes körű segítséget nyújt a LED Reflow Oven számára. Beállítás, javítás és betanítás a helyszínen. Gyors válaszok a problémákra. Szükség szerint állítsa be a folyamatokat. A távsegítség gyorsan megoldja. Az alkatrészek hamarosan kiszállításra kerülnek. Globális csapatok készen állnak. Ez tökéletesen illeszkedik a sütőben lévő reflow forrasztáshoz. Nem kell aggódni az állásidő miatt.
| Ügyfél dicsérete
A mérnökök gyorsan megoldják a problémákat, mondják az ügyfelek. A LED Reflow Oven naponta megbízhatóan működik. A csomagolás biztonságban marad szállítás közben. A válaszok gyorsan érkeznek. A helyszíni tippek sokat segítenek. A minőség hosszú távon megmarad. A bizalom erősödik.
| Minősítésünk
A LED Reflow sütő CE, RoHS, ISO9001 jelzéssel rendelkezik. A szabadalmak a főbb gondolatokat fedik le. CCC, UL is átment. Biztonság és zöld bizonyított. A tesztek minden gépet ellenőriznek.
| Az IKT-ról és a gyárunkról
Az ICT saját kutatás-fejlesztést és gyártást folytat 12000 m² területen. 89 fő, 20 mérnök. Gyors emelkedés 2012 óta. Segítség 1600+ 72 országban. Szigorú minőségellenőrzés. A teljes rendszer kezeli a kimenetet. Lefedi a LED Reflow sütővonalakat.
