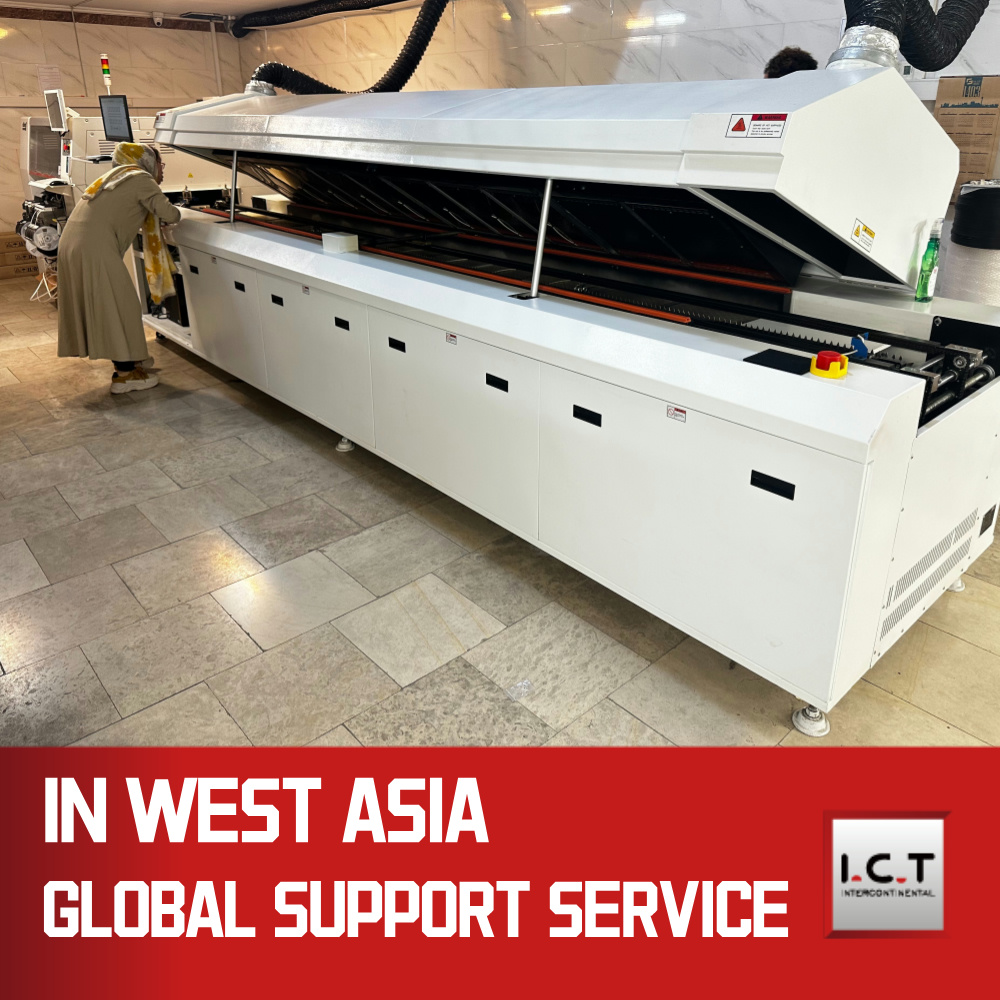

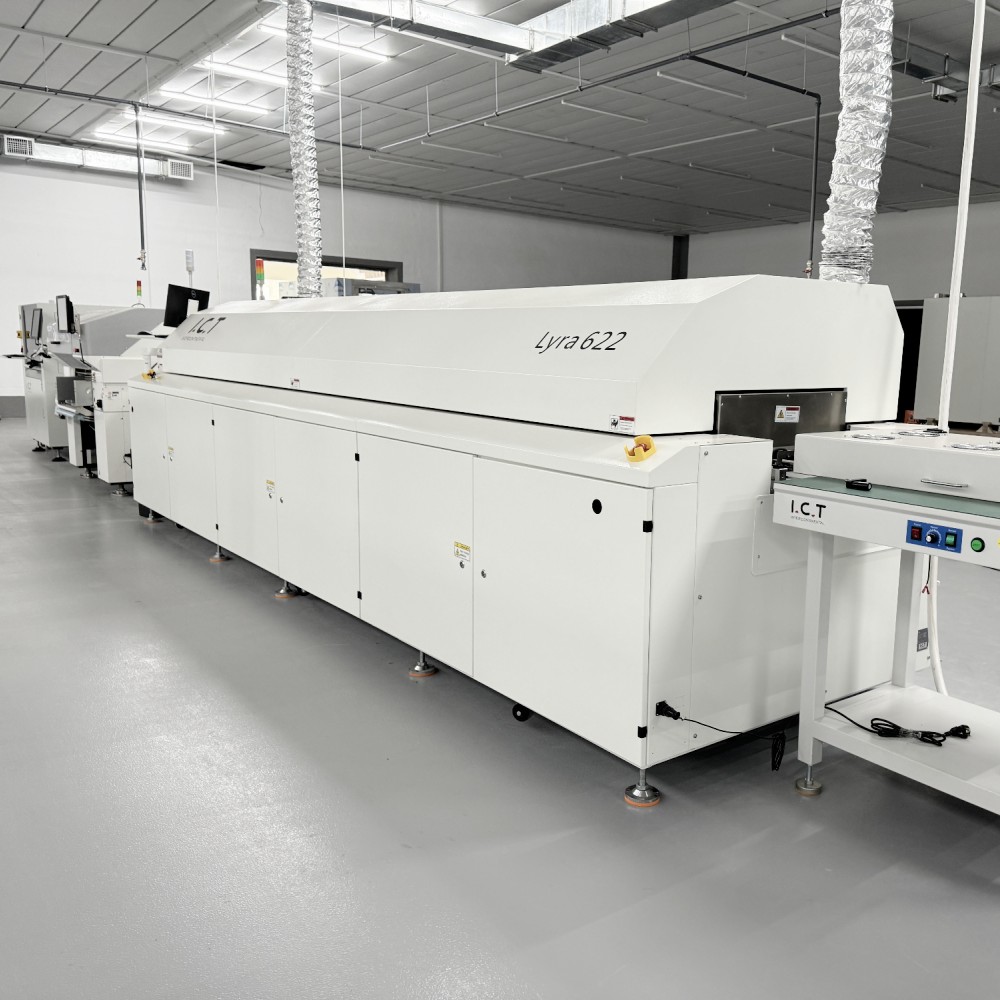

| Csúcskategóriás PCB Reflow forrasztó sütő
A Lyra egy csúcskategóriás SMT Reflow sütő, amely a legjobb PCB forrasztáshoz készült. Friss kialakítást használ a hőteljesítmény és a szabályozás fokozása érdekében. A Siemens PLC a hőmérsékletet 0,7°C-on belül rögzíti az állandó eredmények érdekében. A vezető fűtőmodulok térzónák ideálisak az egyenletes szóráshoz és ismétlődéshez.
A Windows képernyője a jelszavas zárral gyorsan vált a kínai-angol nyelvről. Naplózza a műveleteket, méri a görbéket, szimulálja a futásokat, diagnosztizálja a hibákat, élőben figyel és automatikusan menti a fájlokat. A tábla útvonala valós időben jelenik meg. Az új hűtőzóna könnyen változtatja a lejtőket. A harmadik féltől származó őrök védelmet nyújtanak. Megfelel a CE, CCC, UL szabványoknak.
Az inverteres motorok a forró levegőt ólommentes Hot Air Reflow sütőhöz hangolják PCB forrasztáshoz. Nulla gázforrás, motoremelő fedél rúdtartóval. Az importált alkatrészek biztosítják a zökkenőmentes munkát és az alacsony javításokat. A fluxus rendszer opció tisztán tartja a kamrát. A zárt sebességi kör biztosítja a pontosságot. Központi támaszték, kettős sín, külső vízhűtés elérhető. Ez az SMT Reflow Oven minden forrasztási típushoz illeszkedik.
| Jellemző
Az SMT Reflow Ovenben a PC a Siemens PLC-vel csatlakozik, hogy 0,7°C-os pontossággal megtartsa a hőt. Ez magasan tartja a stabilitást, és megakadályozza a forrasztási problémákat a PCB-ken. A rendszer nyomon követ minden futást, elemzi a hőmérsékleti görbéket, és szimulációval előre jelez. A hibák azonnali figyelmeztetése a gyors javítás érdekében. Minden adat automatikusan mentésre kerül későbbi ellenőrzés céljából. Élő tábla mozgását mutatja a képernyőn. A nyelvváltás minden felhasználó számára egyszerűvé teszi. Jelszavak védik a beállításokat a változtatásoktól. A teljes folyamatfigyelő megállás nélkül fut. A beépített diagnózis korán felismeri a problémákat. Ez a vezérlés nehéz, ólommentes munkákhoz használható. Az eredmények tételenként megegyeznek. Hulladékcseppek a rossz ízületekből. A forgalmas vonalakban nő a kimenet. A felhasználók naponta számítanak rá. Hot Air Reflow sütő PCB forrasztáshoz mindig pontos marad. Extra funkciók, mint például a virtuális tesztek biztonságos terve.
Hatékony fűtési rendszer
Az SMT Reflow Oven felső moduljai a legjobb zónaréseket tervezik az egyenletes hő érdekében. Az ismételhetőség sok táblán erős marad. Jól támogatja a változatos ólommentes folyamatokat. A forró levegős motorok invertereket használnak a fordulatszámok igény szerinti beállítására. A belső és a külső részek külön vannak, hogy hosszabb ideig tartsanak. A lezárt testen kevés lyuk van a teljesítmény megtartásához. A nitrogénbeállítás be- és kilépéskor újrahasznosítható. Ez csökkenti a gáz- és oxigénfelhasználást. Az előmelegítéstől a hűtésig minden terület kap nitrogént, ha hozzáadják. Kondenzátor csatlakozók a tiszta áramlásért. Követi az IPC-7530 és a JEDEC szabványokat. Működés közben csökken az energiafelhasználás. A pecsétek évek után is ugyanazt tartják az adatokat. Ez nagyon hatékonysá teszi a Hot Air Reflow sütőt PCB forrasztáshoz. A PCB-k meleg vagy hideg foltok nélkül melegítenek.
Az SMT Reflow Oven zárt hurkja ±2 mm/perc pontossággal szabályozza a sebességet. A nyomtatott áramköri lapok ütések és megállás nélkül csúsznak. A középső támogatás és a kettős sebességváltó növeli a szilárdságot. A külső vízhűtés javítja az eredményeket. Nincs szükség gázra, leegyszerűsíti a telepítést. A kemence fedelét biztonsági rúddal ellátott motor nyitja. A kiváló minőségű import alkatrészek csendesen és sokáig működnek. A karbantartás olcsó és egyszerű marad. A legtöbb szolgáltatáshoz nincs szükség szerszámokra. Emlékeztetők előkerülnek a rendszeres ápoláshoz. A gazdaságos beállítás energiát takarít meg. Közlekedési nézet frissítések élőben. Meghosszabbított gyártási órákat kezel. Alkalmas kis és nagy táblákhoz. A vonal átviteli sebessége nő. A stabil beállítás csökkenti a hibákat. Ez biztosítja a megbízható Hot Air Reflow sütőt PCB forrasztáshoz. A kettős sín megakadályozza az eltolódást.
| SMT Reflow sütő specifikáció
Modell | L8 | L10 |
Méretek (H*Sz*Ma)mm | 5000x1300x1530 | 5800x1300x1530 |
Súly | kb. 2100 kg | kb. 2315 kg |
Fűtési zónák száma | Up8/Bottom8 | Fel10/Alul10 |
Fűtési zónák hossza | 3110 mm | 3892 mm |
Sínszélesség beállítása | Kézi beállítás (opció: automatikus) | |
Kipufogógáz | 10M3/perc*2 Kipufogó | |
Irányító rendszer | PLC+számítógép | |
Hőmérsékletszabályozási módszer | PID + SSR | |
Átviteli ügynök | Lánc + háló | |
Elektromos ellátás szükséges | 5 vezetékes rendszer 3P, N, PE 380 VAC ± 5%, 50 Hz. Egyéb feszültség kérésre | |
Bemelegítési teljesítmény | 64 kW | 80 kW |
Energiafogyasztás | 10 kW | 12 kW |
Melegedési idő | Kb. 25 perc | |
Temp. Beállítási tartomány | Szobahőmérséklet - 300°C | |
Szállítószalagmagasság | 900+/-20mm | |
Szállítószalag sebességtartomány | 300-2000 mm/mi | |
Fix sínoldal | Elöl fix (opció: hátsó fix) | |
Hűtési módszer | Kényszerlevegős motor és ventilátor (standard) | |
| SMT vonali berendezések listája

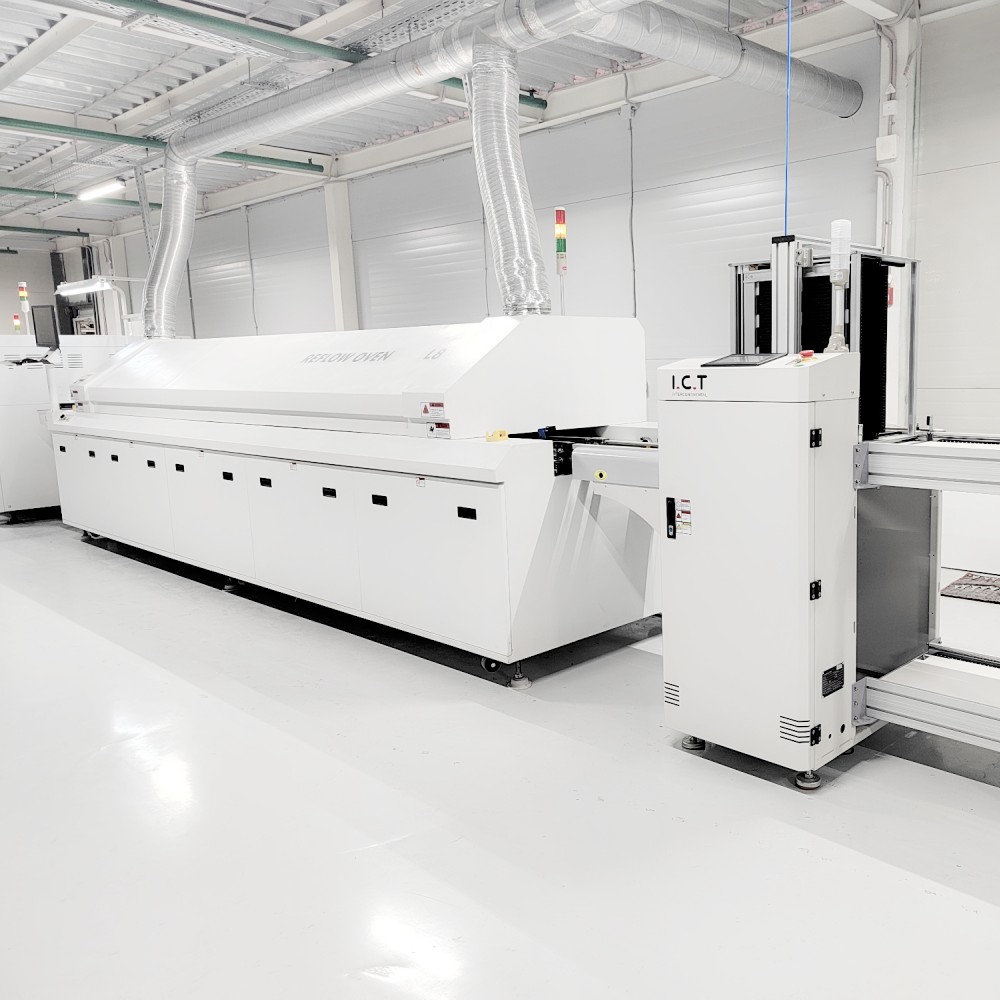

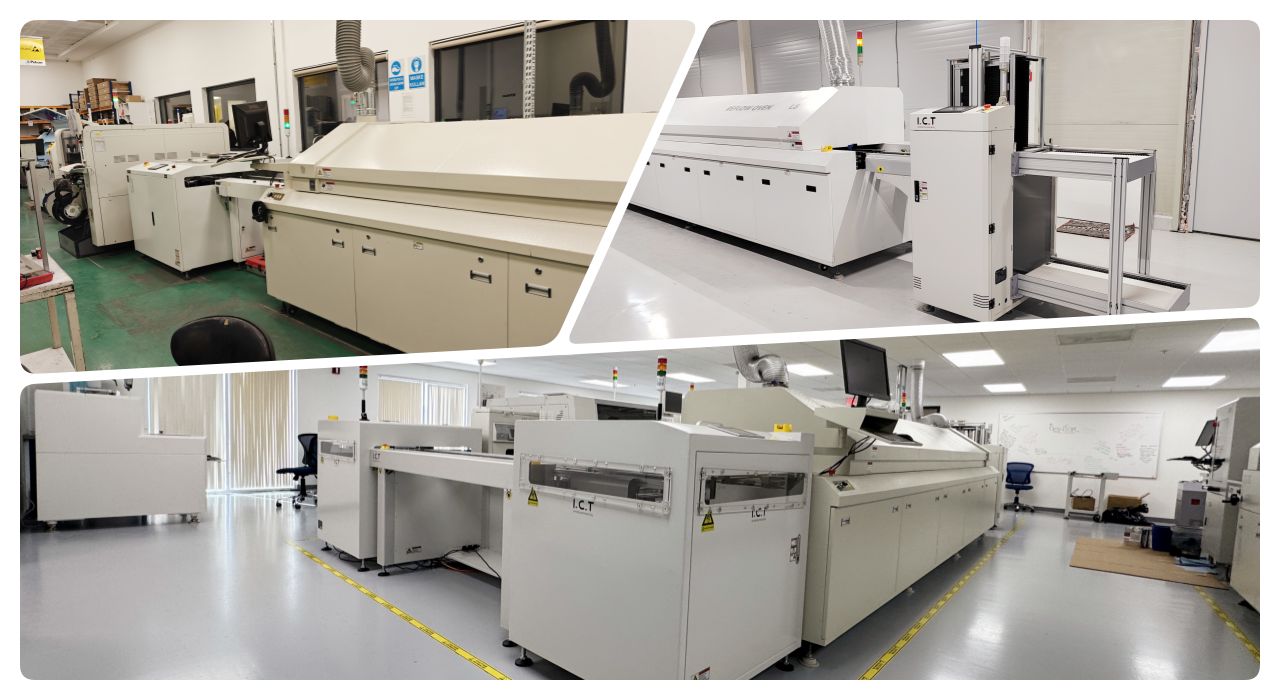

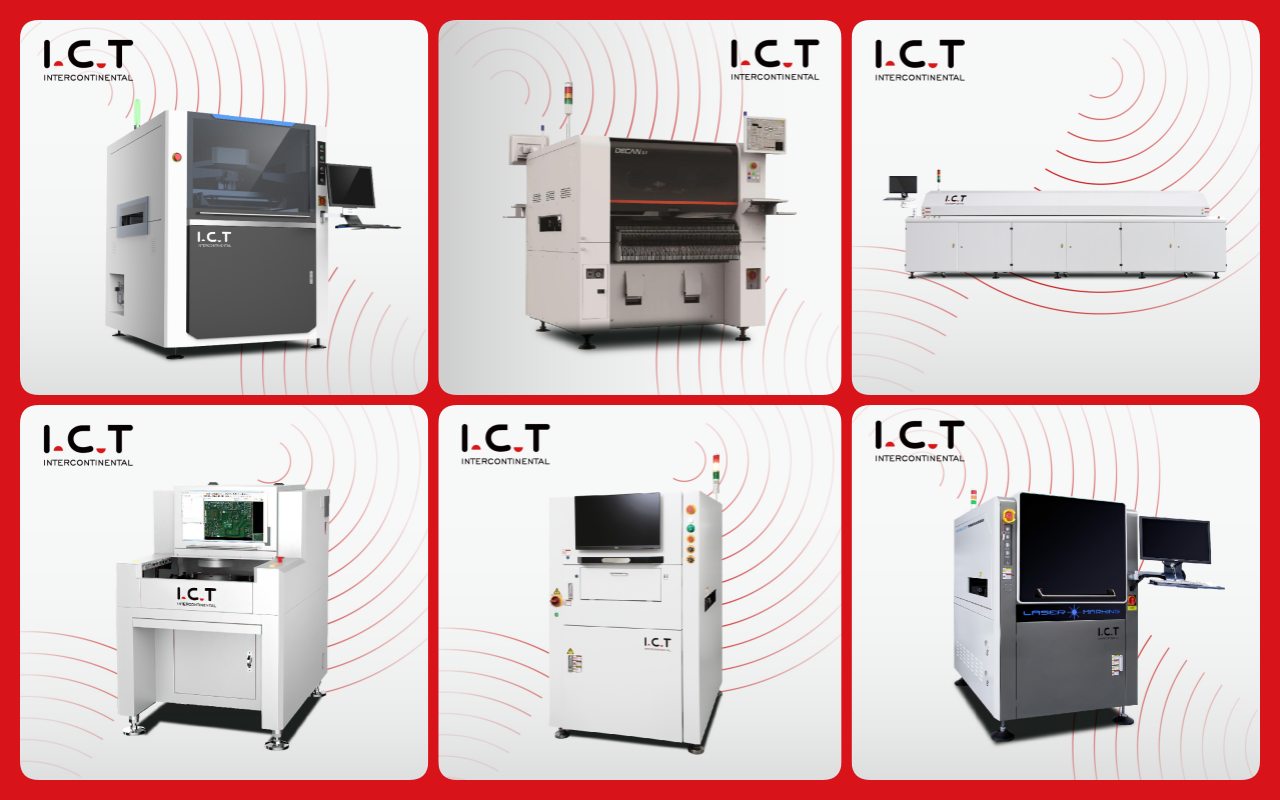

Kiváló minőségű PCBA gyártósorunk fejlett berendezésekkel rendelkezik a hatékony és precíz PCB összeszerelés érdekében. A teljesen automatizált SMT sorozat tartalmaz egy rakodót, egy automatikus nyomtatót a forrasztópaszta pontos felhordásához, egy pick-and-place gépet a precíz alkatrészek elhelyezéséhez, egy újrafolyó sütőt a megbízható forrasztáshoz, valamint egy AOI rendszert az alapos hibavizsgálathoz. Ez a kiváló minőségű PCBA gyártósor zökkenőmentes működést, nagy megbízhatóságot és alacsony költségű SMT összeszerelést biztosít, megfelelve a különféle iparági követelményeknek.
| Videó az ügyfelek sikeréről
Egy üzbegisztáni ügyfél érkezett ICT-gyárunkba, hogy kiszállítás előtt megtekintse új teljes SMT-vonalát. Ellenőrizték az L10-es modellt, amely közel áll az SMT Reflow Ovenünkhöz műszakilag és kivitelezésben. A telepítés kiterjedt a DECAN S1 pick-and-place, 5151 forrasztó nyomtatóra, AOI AI-5146 ellenőrre, NG/OK rakodókra, szalagos szállítószalagokra, paszta keverőre és hűtőszekrényre. Megfigyelték a tökéletes egyenletes forrasztást a sütőzónákból. Minden gép simán, megállás nélkül működött. Szakértőink részletes helyszíni bemutatókat és tippeket adtak. Az ügyfél szerette az ICT felszerelések nagy teljesítményét és megbízhatóságát. Ez az utazás megerősítette választásukat, és erős partnerséget épített ki. A Hot Air Reflow sütő NYÁK forrasztásához lenyűgözött állandó minőségi teljesítményével.
| Professzionális képzés és támogatás
Az ICT teljes támogatást nyújt az SMT Reflow Oven számára az elejétől a végéig. Telephelyén vállaljuk a telepítést, karbantartást és oktatást. A mérnökök gyorsan válaszolnak a kérdésekre telefonon vagy távirányítón keresztül. A folyamatokat a termelésben bekövetkezett változásokhoz igazítjuk. A frissítések a technológia fejlődésével érkeznek. Az alkatrészeket gyorsan szállítják világszerte. A globális szervizközpontok készenlétben maradnak. Ez minden igényt kielégít a Hot Air Reflow sütő PCB forrasztásához. Az ügyfeleknek nincs megállás vagy aggodalom. Az edzés fejleszti a felhasználói készségeket a napi futáshoz. A távoli eszközök megoldják a legtöbb problémát online. A helyszíni bejárások bonyolult eseteket oldanak meg. Teljes dokumentumok és videók segítik a tanulást. A szolgáltatási tervek minden költségvetéshez illeszkednek.
| Ügyfél dicsérete
Ügyfeleink dicsérik mérnökeinket, mert szakértői tudással órák alatt megoldják a problémákat. Az SMT Reflow Oven bókokat kap az egyenletes munkáért és a kevés meghibásodásért. A csomagolás erős anyagokat használ, hogy biztonságosan megérkezzen bárhová. Az e-mailekre vagy hívásokra adott gyors válaszok bizalmat építenek. A telepítés során nyújtott helyszíni segítség megkönnyíti a kezdést. A berendezés minősége évekig kitart fakulás nélkül. Hot Air Reflow sütő NYÁK-hoz A forrasztás minden alkalommal nyer a tiszta csatlakozásokért.
| Minősítésünk
SMT Reflow kemencénk CE, RoHS, ISO9001 jóváhagyással rendelkezik a biztonság és a környezetbarát használat érdekében. A szabadalmak védik az egyedi tervezést belülről. Megfelel a CCC, UL előírásoknak is. Szigorú tesztek ellenőrzik minden alkatrészt szállítás előtt. Ez garantálja a legmagasabb szintű megbízhatóságot.
| Az IKT-ról és a gyárunkról
Az ICT egy 12000 m²-es modern gyárban a K+F és a termelés tulajdonosa. A 89 fős csapat 20 képzett mérnökből áll. Növekedési sebesség a 2012-es alapítás óta. Több mint 1600 ügyfelet szolgálunk ki 72 országban. Szigorú minőségellenőrzések futnak minden lépésnél. A teljes irányítási rendszer biztosítja a legjobb teljesítményt. Ez támogatja a teljes SMT vonalakat SMT Reflow Oven-nel.
