Növelni szeretné elektronikai gyártási hatékonyságát? A megfelelő SMT vonal megtervezése kulcsfontosságú a sikerhez. Az SMT sorozat számos folyamatot integrál, beleértve a forrasztópaszta nyomtatást, az alkatrészek elhelyezését, az újrafolyatásos forrasztást és az ellenőrző rendszereket.
A megfelelő tervezés jelentősen befolyásolja a hatékonyságot, a minőséget és a költségeket. Ebben a bejegyzésben megvizsgáljuk, hogyan lehet hatékonyan megtervezni az SMT-vonalat, az elrendezési lehetőségekre, az automatizálási szintekre és az alapvető táblatényezőkre összpontosítva. Az intelligens SMT-megoldások piacán vezető ICT-től is megtudhatja a betekintést.
A hatékony tervezése SMT-vonal a termelési célok alapos átgondolását igényli. E célok megértése segít a tervezési döntések kialakításában. Íme néhány kulcsfontosságú szempont, amelyet figyelembe kell venni.
Gyártási mennyiség: nagy volumenű vs. alacsony volumenű
A gyártási mennyiség jelentős szerepet játszik az SMT vonal elrendezésének és automatizálási szintjének meghatározásában.
● Nagy volumenű gyártás: A tömeggyártásra törekvő gyártók számára a hatékonyság a legfontosabb. Ez gyakran a teljesen automatizált rendszerek választását jelenti. Ezek a vonalak folyamatosan futhatnak, csökkentve a munkaerőköltségeket és növelve az áteresztőképességet. Például az ICT teljesen automatizált megoldásait, mint például az ICT-5151 nyomtatót, úgy tervezték, hogy hatékonyan kezelje a nagy tételeket.
● Kis volumenű gyártás: Ezzel szemben a kis volumenű gyártás gyakran több manuális folyamatot foglal magában. Ez gyakori a prototípus-készítésnél vagy az egyedi megrendeléseknél. Itt a rugalmasság a kulcs. A félautomata gépek segítségével gyors váltást tesz lehetővé a különböző termékek között. Ez az alkalmazkodóképesség jelentős leállás nélkül segít kielégíteni a változó vásárlói igényeket.
Kulcsfontosságú, hogy az SMT-vonal kialakítását az üzleti céljaihoz igazítsa. Biztosítja, hogy gyártási képességei megfeleljenek a piaci igényeknek. Íme, hogyan kell ezt megközelíteni:
1. Piaci igények: A jelenlegi piaci trendek megértése segít eldönteni, hogy mely termékekre összpontosítson. Például, ha megnövekszik a kereslet az intelligens eszközök iránt, az SMT-vonalnak képesnek kell lennie arra, hogy hatékonyan gyártsa le ezekhez a termékekhez az alkatrészeket.
2. Terméktípusok: A különböző termékek eltérő megközelítést igényelnek. A nagy sűrűségű nyomtatott áramköri lapokhoz fejlett elhelyező gépekre lehet szükség, míg az egyszerűbb kiviteleknél az alapmodellek is működhetnek. A gyártani kívánt terméktípusok ismerete vezet a berendezés kiválasztásához.
3. Skálázhatóság: Vállalkozása növekedésével az SMT vonalnak alkalmazkodnia kell. A moduláris kialakítás lehetővé teszi az egyszerű frissítést és bővítést. Ez azt jelenti, hogy a teljes rendszer átalakítása nélkül adhat hozzá új gépeket vagy funkciókat.
Tervezési szempont | Nagy mennyiségű termelés | Kis volumenű gyártás |
Automatizálási szint | Teljesen automatizált rendszerek | Félautomata vagy kézi rendszerek |
Rugalmasság | Kevésbé rugalmas, a hatékonyságra koncentrál | Rendkívül rugalmas a gyors átálláshoz |
Költségstruktúra | Alacsonyabb egységköltség a méretarány miatt | Magasabb egységköltség, de adaptálható |
Berendezésigények | Fejlett gépek a sebességért | Alapvető gépek kézi támogatással |
Ezeket a tényezőket figyelembe véve egy jól lekerekített SMT-sort hozhat létre, amely megfelel a jelenlegi és a jövőbeni termelési céloknak. Ez az átgondolt megközelítés nemcsak a hatékonyságot javítja, hanem javítja a termék általános minőségét is.
Ne feledje, hogy a megfelelő kialakítás szorosan illeszkedik az Ön konkrét üzleti céljaihoz és piaci igényeihez. Ha a termelési mennyiségre összpontosít, és azt a céljaihoz igazítja, megteremti a terepet egy sikeres SMT-vonalhoz.

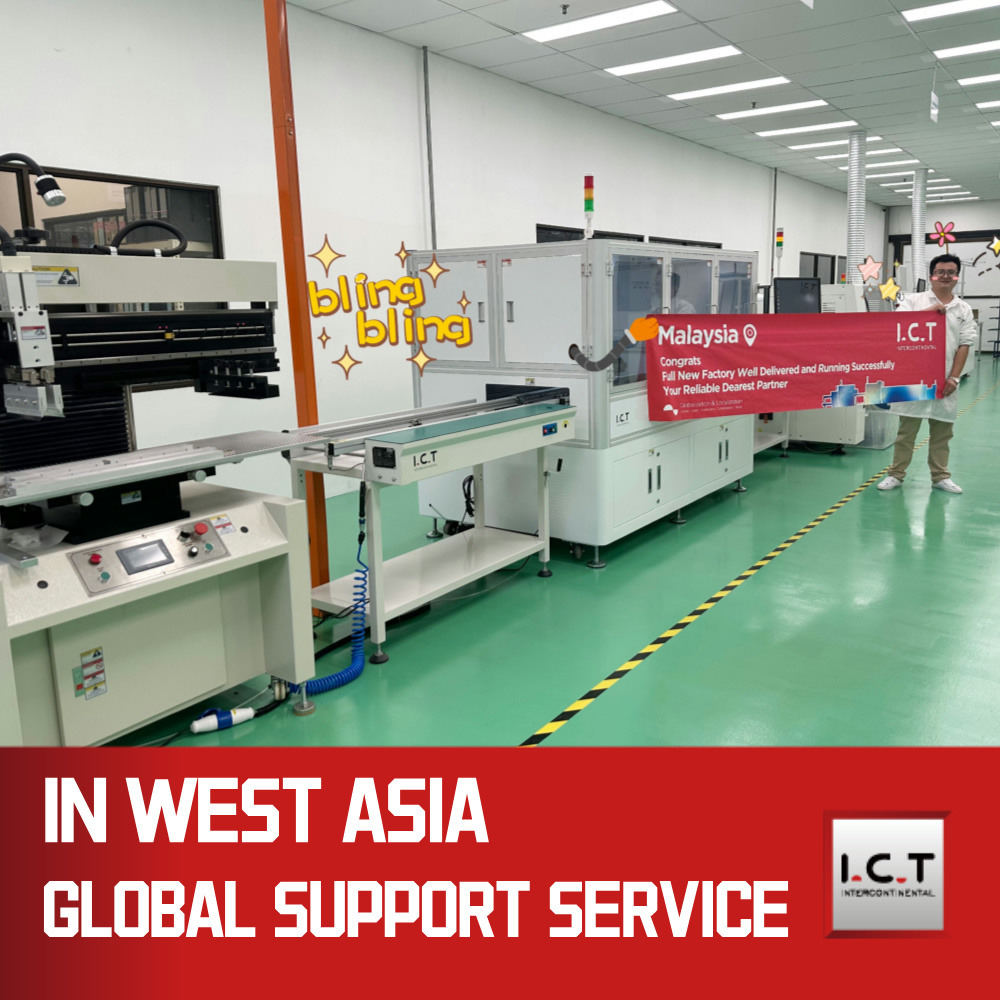

Az SMT vonal megfelelő elrendezésének kiválasztása kulcsfontosságú. Befolyásolja a hatékonyságot, a gyártási sebességet és az általános munkafolyamatot. Nézzünk meg három általános elrendezési lehetőséget: lineáris, U-alakú és moduláris kialakítást.
Leírás és előnyei
A lineáris elrendezés az egyik legegyszerűbb kialakítás. A gépeket egyenes vonalba rendezi, lehetővé téve az anyagok egyszerű áramlását.
● Egyszerűség: Ez a kialakítás könnyen megvalósítható és kezelhető.
● Könnyű felügyelet: A kezelők könnyen felügyelhetik a teljes folyamatot, és gyorsan azonosíthatják a szűk keresztmetszeteket.
A legjobb felhasználási esetek
A lineáris elrendezések a legjobban nagy volumenű, alacsony keverékű gyártási környezetekben működnek. Például, ha ugyanazt a terméket nagy mennyiségben gyártják, ez az elrendezés maximalizálja a hatékonyságot. Egyszerűsíti a műveleteket, csökkenti a beállítási időt és minimalizálja a hulladékot.
Leírás és előnyök
Az U-alakú elrendezés kompakt kialakítást kínál, amely közelebb hozza egymáshoz a munkaállomásokat. Ez az elrendezés javítja a kommunikációt és az együttműködést a csapattagok között.
● Helytakarékos: Az U-alak hatékonyan használja ki az alapterületet, így több gépet tesz lehetővé kisebb területen.
● Anyagkezelési hatékonyság: Csökkenti az anyagok megtételének távolságát, felgyorsítva a termelést.
Előnyök forgatókönyvei
Ez az elrendezés különösen előnyös az ICT moduláris berendezései esetében. Ha rugalmasságra van szükség, az U-alakú kialakítás gyors beállítást tesz lehetővé. Ideális olyan környezetekben, ahol a különböző termékeket kisebb tételekben állítják elő, egyensúlyt biztosítva a sebesség és az alkalmazkodóképesség között.
A moduláris konstrukciók magyarázata
A moduláris elrendezések a rugalmasságra és a méretezhetőségre összpontosítanak. Független munkaállomásokból állnak, amelyek szükség szerint átrendezhetők.
● Rugalmasság: Ez a kialakítás lehetővé teszi a gyors váltást a különböző termékek között.
● Alkalmazhatóság: Ha a termelés változtatásra szorul, az elrendezést jelentős leállás nélkül, egyszerűen módosíthatja.
Előnyök nagy keverésű, alacsony hangerősségű környezetekhez
A moduláris elrendezések magas keverékű és alacsony hangerős beállításokban ragyognak. Lehetővé teszik a gyártók számára, hogy gyorsan reagáljanak a piaci igényekre. Például, ha új termékcsalád kerül bevezetésre, az minimális fennakadás nélkül integrálható a meglévő elrendezésbe.
Az SMT vonal elrendezésének kiválasztásakor vegye figyelembe több tényezőt:
● Hely: Értékelje a létesítmény elrendezését és a rendelkezésre álló helyet.
● Munkafolyamat: Győződjön meg arról, hogy a kialakítás támogatja a hatékony anyagáramlást.
● Terméktípusok: A különböző termékek eltérő beállításokat igényelhetnek.
Példák a sikeres megvalósításokra
Az ICT sikeresen implementálta a különféle elrendezéseket a különböző iparágakban. Például az autóelektronikában gyakran használnak U-alakú elrendezést a hatékonyság növelésére. Ezzel szemben a nagy volumenű szórakoztatóelektronikai gyártás gyakran előnyös a lineáris kialakításból.
Elrendezés típusa | Legjobb For | Főbb előnyök |
Lineáris | Nagy mennyiség, alacsony keverés | Egyszerűség, könnyű nyomon követés |
U alakú | Rugalmas, kisebb tételek | Helytakarékos, hatékony kezelés |
Moduláris | Magas keverés, kis mennyiség | Gyors átállás, alkalmazkodóképesség |
A megfelelő elrendezés kiválasztása elengedhetetlen az SMT vonal optimalizálásához. Mindegyik lehetőségnek egyedi előnyei vannak, és ezek megértése segít megalapozott döntések meghozatalában.
Az SMT-vonal tervezésénél kulcsfontosságú az automatizálási szintek megértése. A kézi, félautomata és teljesen automatikus rendszerek közötti választás hatással van a hatékonyságra és a termelési képességekre. Bontsuk fel ezeket a lehetőségeket, és nézzük meg, hogyan illeszkednek a termelési céljaihoz.
Kézi rendszerek
A kézi rendszerek nagymértékben támaszkodnak az emberi kezelőkre a feladatok elvégzésében.
● Rugalmasság: Gyors beállítást tesznek lehetővé, és ideálisak kis mennyiségű futáshoz.
● Alacsonyabb kezdeti költségek: A kezdeti beruházás alacsonyabb, így alkalmas induló vállalkozásokra vagy prototípusok készítésére.
Félautomata rendszerek
A félautomata rendszerek egyensúlyt teremtenek a kézi és a teljesen automatizált folyamatok között.
● Üzemeltető bevonása: Ezek a rendszerek bizonyos emberi beavatkozást igényelnek, ami felgyorsíthatja a termelést, ugyanakkor rugalmasságot biztosít.
● Ideális kis tételekhez: Kiváló olyan cégek számára, amelyek kisebb mennyiségben gyártanak változatos termékeket.
Teljesen automata rendszerek
A teljesen automatizált rendszerek mindent kezelnek az elejétől a végéig.
● Hatékonyság: Folyamatosan működnek, maximalizálva az áteresztőképességet.
● Konzisztencia: Az automatizált vonalak egyenletes minőséget biztosítanak, csökkentve az emberi hibákat.
Az ICT fejlett automatizálási megoldásokat kínál, mint például az ICT-5151 és az ICT-SM481 Plus. Ezek a gépek jelentősen növelik a termelés hatékonyságát, lehetővé téve a gyártók számára, hogy lépést tudjanak tartani a nagy igényekkel.
A kézi és félautomata rendszerek kiváló választást jelentenek bizonyos helyzetekben:
● Kis tételek és prototípusok: Ha kis mennyiségeket gyárt, vagy új terveket tesztel, a kézi rendszerek biztosítják a szükséges rugalmasságot.
● Alacsonyabb kezdeti költségek: Ezek a rendszerek kevesebb előzetes befektetést igényelnek, így elérhetővé válnak a kisebb vállalkozások számára.
Például egy egyedi elektronikai termékeket fejlesztő startup számára előnyös lehet a félautomata beállítás. Lehetővé teszi számukra, hogy gyorsan alkalmazkodjanak a tervezési változásokhoz anélkül, hogy elköteleznék magukat egy teljesen automatizált vonal mellett.
A teljesen automatizált SMT-sorok számos előnnyel rendelkeznek, különösen a nagy volumenű gyártásnál:
● Költségmegtakarítás: Bár a kezdeti beruházás magasabb, az automatizálás idővel csökkenti a munkaerőköltségeket.
● Megnövelt hatékonyság: Az automatizált vonalak a hét minden napján, 24 órában üzemelhetnek, jelentősen növelve a teljesítményt.
● Állandó minőség: Kevesebb emberi beavatkozással csökken a hibák valószínűsége.
Az ICT teljesen automatizált megoldásai, mint például az ICT-5151 és az ICT-SM481 Plus jól példázzák ezeket az előnyöket. Zökkenőmentesen integrálódnak a meglévő munkafolyamatokba, megbízható teljesítményt és kiváló minőségű kimenetet biztosítva.
Az SMT-vonal minőségének fenntartásához elengedhetetlen az ellenőrző rendszerek integrálása.
● Az AOI és az SPI szerepe: Az Automated Optical Inspection (AOI) és a Forrasztópaszta Ellenőrző (SPI) rendszerek segítenek a hibák felismerésében a folyamat korai szakaszában.
● Minőségbiztosítás: Ezek a rendszerek biztosítják az alkatrészek helyes elhelyezését és a forrasztás egyenletes felhordását.
Az IKT vizsgálati technológiái döntő szerepet játszanak a hibák csökkentésében. E rendszerek bevezetésével a gyártók még azelőtt elkaphatják a problémákat, hogy azok súlyosbodnának, így biztosítva a kiváló minőségű termékeket.
Automatizálási szint | Kulcsfontosságú jellemzők | A legjobb felhasználási esetek |
Kézikönyv | Nagy rugalmasság, alacsonyabb költség | Prototípuskészítés, kis volumenű gyártás |
Félautomata | Üzemeltető bevonása, mérsékelt költség | Kis tételek, változatos termékek |
Teljesen automatikus | Nagy hatékonyság, egyenletes minőség | Nagy volumenű gyártás |
A megfelelő automatizálási szint kiválasztása az SMT vonalhoz elengedhetetlen. Mindegyik opciónak egyedi előnyei vannak, és ezek megértése segít a termelési képességek és az üzleti célok összehangolásában.
Az SMT-sor tervezésekor számos táblatényező jelentősen befolyásolja a termelés általános hatékonyságát és minőségét. Ezeknek a tényezőknek a megértése segíthet optimalizálni a folyamatokat és növelni a termék megbízhatóságát.
A panel méretének jelentősége
A panel mérete döntő fontosságú az SMT-vonalakban. Közvetlenül befolyásolja az elrendezést, a gépválasztást és az általános gyártási hatékonyságot.
● Terület maximalizálása: A megfelelő panelezés lehetővé teszi a munkaterület jobb kihasználását. Ez megnövekedett áteresztőképességet és kevesebb hulladékot eredményezhet.
● Kompatibilitás: Győződjön meg arról, hogy a panelek jól illeszkednek az SMT-vonalban használt gépekhez. Ez a kompatibilitás minimalizálja a kezelési problémákat és javítja a munkafolyamatot.
Útmutató a hatékony panelezéshez
A hely és a hatékonyság maximalizálása érdekében vegye figyelembe a következő irányelveket:
● Szabványos méretek: Ha lehetséges, használjon ipari szabványos panelméreteket. Ez megkönnyíti a meglévő berendezésekkel való integrációt.
● Kezelhető kialakítás: Győződjön meg arról, hogy a paneleket könnyű kezelhetőségre tervezték, minimálisra csökkentve az SMT vonalon történő szállítás során bekövetkező sérülések kockázatát.
● Elrendezés optimalizálása: Az alkatrészeket a paneleken helyezze el, hogy minimálisra csökkentse az áthelyezés szükségességét az összeszerelés során.
A megbízottak szerepe
A referenciapontok olyan referenciapontok, amelyek elősegítik az alkatrészek pontos elhelyezését a PCB-ken. Ezek nélkülözhetetlenek az összeállítás során az igazítás fenntartásához.
● Pontosság: A megfelelő kiindulási elhelyezés biztosítja, hogy az alkatrészek helyesen legyenek elhelyezve, csökkentve az elmozdulás esélyét.
● Hatékonyság: Az egyértelmű referenciapontok biztosításával a tisztviselők leegyszerűsítik az automatizált gépek beállítási folyamatát.
A fiduciális tervezés legjobb gyakorlatai
A megbízható összeszerelés érdekében kövesse az alábbi bevált módszereket a megbízható tervezéshez:
● Méret és forma: Használjon szabványos méretet és formát a támpontokhoz, hogy biztosítsa a különböző táblák konzisztenciáját.
● Elhelyezés: Az összeszerelési folyamat közbeni interferenciák elkerülése érdekében helyezze el a vizsgálókat az alkatrészek területétől.
● Kontraszt: Gondoskodjon arról, hogy a mérőlapok nagy kontrasztja legyen a nyomtatott áramkör felületével szemben, hogy az ellenőrző rendszerek könnyen felismerjék.
A peremhézag jelentősége
Az élhézag a PCB széle és az alkatrészek közötti távolságra utal. Ez a tényező létfontosságú a gépkezelés és a hőteljesítmény szempontjából.
● Gépkezelés: A megfelelő éltávolság megakadályozza, hogy az alkatrészek megsérüljenek a feldolgozás során. Lehetővé teszi a gépek számára a deszkák könnyű megfogását és szállítását is.
● Hőteljesítmény: A megfelelő hézag segít fenntartani az egyenletes felmelegedést a visszafolyási folyamat során, csökkentve a hibák kockázatát.
Termikus tömeg kiegyensúlyozása
A termikus tömeg kiegyenlítése elengedhetetlen az optimális visszafolyási feltételek eléréséhez.
● Egyenletes fűtés: Győződjön meg arról, hogy a nyomtatott áramköri lap kialakítása lehetővé teszi az egyenletes fűtést a visszafolyási fázisban. Ez megakadályozza az olyan problémákat, mint a forrasztási áthidalás vagy a hideg forrasztási csatlakozások.
● Anyagválasztás: Olyan anyagokat válasszon, amelyek támogatják a hatékony hőátadást, hozzájárulva az egyenletes hőprofilhoz a gyártás során.
Board Factor | Kulcsfontosságú szempontok | Hatás az SMT vonalra |
Panelizálás | Szabványos méretek, kezelhető kivitel | Maximalizálja a helyet, javítja a munkafolyamatot |
Fiduciális elhelyezés | Méret, forma és kontraszt | Javítja az alkatrészek elhelyezésének pontosságát |
Élhézag | Távolság a PCB szélétől | Megakadályozza a sérüléseket, támogatja a hőteljesítményt |
Termikus tömeg | Egységes fűtés, anyagválasztás | Csökkenti a hibákat, biztosítja a minőséget |
Ha odafigyel ezekre a táblatényezőkre, jelentősen javíthatja SMT-vonalának kialakítását és hatékonyságát. Mindegyik elem szerepet játszik a minőségi gyártás és a megbízható összeszerelés biztosításában.
A minőség-ellenőrzés minden SMT-vonal létfontosságú eleme. Biztosítja, hogy a termékek megfeleljenek az előírt szabványoknak, és segít megelőzni a költséges hibákat. Fedezzük fel a gyakori hibákat, azok megelőzési stratégiáit, valamint a robusztus minőség-ellenőrzési intézkedések végrehajtásának fontosságát.
A lehetséges hibák áttekintése
Az SMT összeszerelésnél a gyártás során számos hiba léphet fel. A leggyakoribbak közül néhány:
● Elégtelen forrasztás: Ez akkor fordul elő, ha nincs elég forrasztás, ami gyenge elektromos csatlakozásokhoz vezet.
● Eltérés: Előfordulhat, hogy az alkatrészek nem megfelelően vannak elhelyezve, ami gyenge teljesítményt vagy meghibásodást eredményez.
A korai felismerés és megelőzés stratégiái
E hibák minimalizálása érdekében elengedhetetlen a hatékony minőségellenőrzési rendszerek bevezetése. Íme néhány stratégia:
● Rendszeres ellenőrzések: Végezzen gyakori ellenőrzéseket az összeszerelési folyamat során, hogy korán felismerje a problémákat.
● Kezelők betanítása: Gondoskodjon arról, hogy a kezelők jól képzettek legyenek a gépek kezelésére és a lehetséges hibák megértésére.
● Technológia felhasználása: A fejlett megfigyelőrendszerek integrálása az anomáliák valós idejű észleléséhez. Ez jelentősen csökkentheti annak esélyét, hogy a hibák észrevétlenül maradjanak.
Az SPI és az AOI jelentősége
A forrasztópaszta-ellenőrzés (SPI) és az automatizált optikai vizsgálat (AOI) kulcsfontosságúak a magas minőség fenntartásában az egész SMT-vonalon.
● SPI: Ez a technológia az alkatrészek elhelyezése előtt ellenőrzi a forrasztópaszta mennyiségét és elhelyezését a PCB-n. Segít azonosítani az elégtelen forrasztást az újrafolyatás előtt.
● AOI: Az alkatrészek behelyezése után az AOI-rendszerek ellenőrzik a helyes elhelyezést és a forrasztás minőségét. Elkaphatják az eltolódásokat és hibákat, amelyek veszélyeztethetik az összeállítást.
Folyamatos fejlesztés adatelemzés révén
Az adatelemzés kihasználása elengedhetetlen a minőség-ellenőrzés folyamatos fejlesztéséhez.
● Visszacsatolási hurkok: Visszacsatolási hurkokat valósítson meg a hibaadatok elemzéséhez és a trendek azonosításához. Ez lehetővé teszi a folyamatok proaktív módosítását.
● Az ICT technológiája: Az ICT fejlett megoldásokat kínál, amelyek integrálják az adatelemző eszközöket az SMT vonalba. Ezek az eszközök segítenek a gyártóknak nyomon követni a teljesítménymutatókat, és idővel javítani a minőséget.
Minőség-ellenőrzési intézkedés | Cél | Előnyök |
SPI | Ellenőrzi a forrasztópaszta alkalmazását | Megakadályozza az elégtelen forrasztást |
Aoi | Ellenőrzi az alkatrészek elhelyezését és a forrasztást | Érzékeli az eltéréseket és a hibákat |
Adatelemzés | Elemzi a hibatrendeket | Támogatja a folyamatos fejlesztést |
A minőség-ellenőrzésre összpontosítva a gyártók jelentősen növelhetik SMT-vonalaik megbízhatóságát. Ezen intézkedések végrehajtása nemcsak csökkenti a hibákat, hanem javítja az általános hatékonyságot és a vevői elégedettséget is.
A megfelelő SMT-vonal tervezése magában foglalja az elrendezés, az automatizálási szintek és a táblatényezők gondos mérlegelését.
Mindegyik elem döntő szerepet játszik a termelés hatékonyságában és minőségében.
Az SMT vonal kialakításának optimalizálása jelentősen növelheti versenyelőnyét.
A jól megtervezett SMT sor nemcsak a termelékenységet javítja, hanem kiváló minőségű kimenetet is biztosít.
V: A legelterjedtebb elrendezések a lineáris, U-alakú és moduláris kialakítások, amelyek mindegyike különböző gyártási igényeknek felel meg.
V: A magasabb automatizálási szint növeli a hatékonyságot a kézi munka csökkentésével és a hibák minimalizálásával, ami gyorsabb termelést eredményez.
V: A kompatibilitás és a hatékonyság biztosítása érdekében vegye figyelembe a panel méretét, az alkatrésztípusokat, az automatizálási szintet és az ellenőrző rendszereket.
V: Az SPI és AOI rendszereket valósítsa meg, végezzen rendszeres ellenőrzéseket, és elemezze a hibaadatokat a folyamatos fejlesztés érdekében.
V: A panelezés maximalizálja a helyet, javítja a kezelhetőséget, és lehetővé teszi az erőforrások hatékony felhasználását a gyártás során.
