ICT-1500
I.C.T
| Mennyiség: | |
|---|---|
| ICT-1500 PCB stencilnyomtató gép áttekintése
Az ICT-1500 PCB Stencil Printer Machine egy nagy pontosságú automata nyomtató, amelyet PCB-gyártáshoz terveztek, különösen hosszú táblák, például LED és járműelektronika számára. Több mint 25 éves iparági tapasztalattal az ICT komplett SMT-megoldásokat kínál, amelyek illeszkednek az Ipar 4.0-hoz és a MES-rendszerekhez a hibátlan termelés érdekében. Ez az automatikus NYÁK-sablonnyomtató automatikus sablontisztítást, PCB-kalibrációt és állítható gumibetét-nyomást kínál a kiváló eredmények érdekében. 2021-ben több mint 1900 darabot adtunk el, ezzel a 2. helyen állunk az SMT-piacon. Legjobb importált alkatrészekből készült, így biztosítja a tartósságot és az alacsony meghibásodási arányt. Felhasználóbarát Windows 10 felülete kevesebb mint 10 perc alatt lehetővé teszi az új beállítások elvégzését, így ideális a modern gyárak számára.
| Jellemző
Az ICT-1500 PCB stencilnyomtatógép ±0,015 mm-es ismételt pozicionálást és 0,03 mm-es nyomtatási pontosságot kínál. Ez a pontosság csökkenti a hibákat a hosszú PCB-ken, és biztosítja a forrasztópaszta egyenletes alkalmazását. A látórendszer egységes gyűrűs fényeket használ a különféle nyomok észlelésére, támogatva az ón- és rézbevonatot. Megbízható alkatrészekkel, mint például a KURODA golyóscsavarokkal, megőrzi a stabilitást az SMT forrasztópaszta LED- vagy járműtáblákra történő nyomtatásához. Ez a funkció segíti a gyárakat abban, hogy jó minőségű kimenetet érjenek el kevesebb utánmunkával, javítva ezzel az általános termelékenységet.
Ez az smt stencil nyomtatógép automatikus NYÁK-kalibrációs rendszert tartalmaz a gyors, pontos igazítás érdekében. A direkt motor által hajtott háromtengelyes összekötőelem gyorsan beállítja a hosszú táblákat, biztosítva a sima stencilkontaktust. Tökéletes vékony vagy meghajlott PCB-khez, csökkentve a kézi erőfeszítést. Teljesen automatikus PCB-nyomtatógépként növeli a LED-ek és az elektronikai gyártás hatékonyságát, stabil alapot kínálva a nagy mennyiségű nyomtatáshoz minimális beállításokkal.
Az ICT-1500 egyedülálló tisztítórendszerrel rendelkezik, száraz, nedves és manuális opciókkal. A különálló CCD és tisztító részek hatékony pasztaeltávolítást tesznek lehetővé, míg a szoftver szabályozza az alkohol- és papírhasználatot a költségek megtakarítása érdekében. A fentről lefelé tartó permetező kialakítás egyenletesen tisztít, az erős kipufogómotornak köszönhetően. Így kiváló választás az SMT forrasztópaszta nyomtatáshoz, megőrzi a minőséget hosszú táblákon és csökkenti az állásidőt az automatizált vonalakban.
| Specifikáció
| Modell | ICT-4034 | ICT5134 | ICT-5151 |
| Keretméret (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB mérete (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Szállítási irány | Baloldali; Jobboldali; Bal-bal; Jobboldali | ||
| Támogató rendszer | Mágneses tű/felfelé mutató asztal beállított/támogató blokk | ||
| Befogórendszer | Oldalsó rögzítés (vákuumfúvóka, automata visszahúzható Z nyomás opcionális) | ||
| Nyomtatófej | Két független motoros nyomtatófej | ||
| A gumibetét típusa | Rozsdamentes acél (standard), műanyag | ||
| Tisztító rendszer | Száraz, nedves, vákuum | ||
| Ellenőrzés | 2D ellenőrzés (standard) | ||
| Tápegység | AC:220±10%,50/60HZ,3Kw | ||
| Ellenőrzési módszer | PC-vezérlés | ||
| Dimenzió (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modell | ICT-6534 | ICT-6561 | ICT-9060 |
| Keretméret (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB mérete (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenzió (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* Az IKT folyamatosan dolgozik a minőségen és a teljesítményen, a specifikációk és a megjelenés külön értesítés nélkül frissíthető.

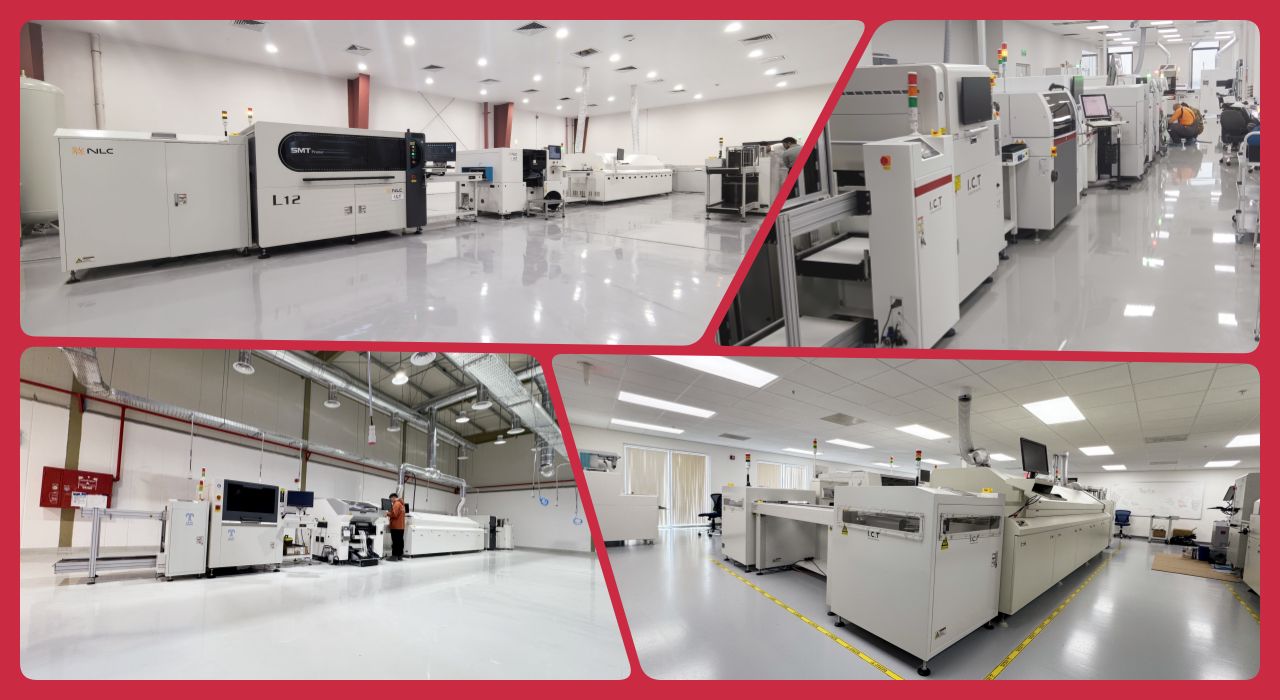

| SMT vonali berendezések listája
Kiváló minőségű PCBA gyártósorunk fejlett berendezésekkel rendelkezik a hatékony és precíz PCB összeszerelés érdekében. A teljesen automatizált SMT sorozat tartalmaz egy rakodót, egy automatikus nyomtatót a forrasztópaszta pontos felhordásához, egy pick-and-place gépet a precíz alkatrészek elhelyezéséhez, egy újrafolyó sütőt a megbízható forrasztáshoz, valamint egy AOI rendszert az alapos hibavizsgálathoz. Ez a kiváló minőségű PCBA gyártósor zökkenőmentes működést, nagy megbízhatóságot és alacsony költségű SMT összeszerelést biztosít, megfelelve a különféle iparági követelményeknek.
| Terméknév | Cél az SMT vonalban |
|---|---|
| PCB rakodó | A csupasz PCB-ket automatikusan betölti a vonalra. |
| Forrasztott paszta nyomtató | A forrasztópasztát pontosan nyomtatja a nyomtatott áramköri lapokra. |
| Pick and Place Machine | Pontosan rögzíti az alkatrészeket a PCB-kre. |
| Újracsomagolási sütő | Megolvasztja a forraszt, hogy szilárd kötéseket hozzon létre. |
| AOI gép | Megvizsgálja a forrasztási kötéseket és az elhelyezési hibákat. |
| SPI gép | Ellenőrzi a forrasztópaszta magasságát és minőségét. |
| Nyomkövethetőség | Rögzíti és nyomon követi a gyártási adatokat: lézeres jelölőgép / címke rögzítő / tintasugaras nyomtató |
| Videó az ügyfelek sikeréről

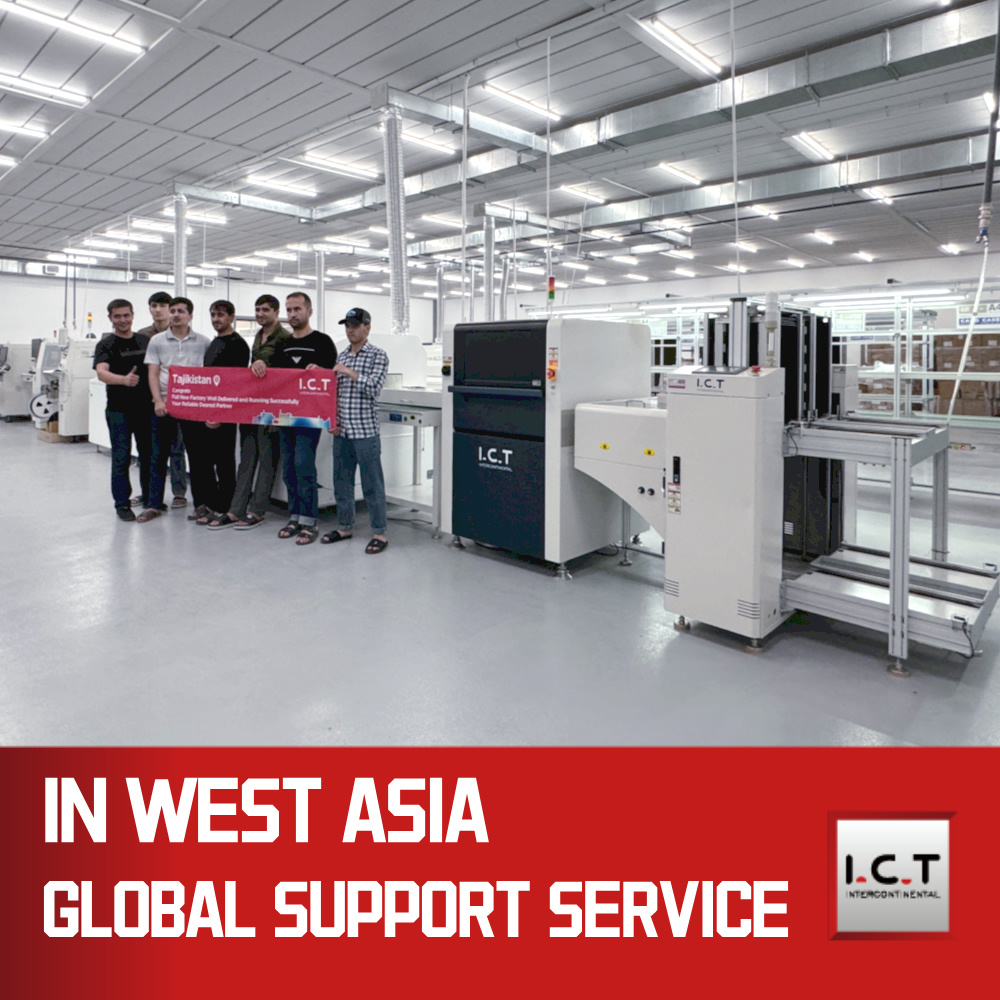

2025-ben az ICT-mérnökök egy ázsiai LED-világítási gyárba utaztak telepítés és képzés céljából. Az ügyfélnek szüksége volt egy 29 méteres SMT vonalra 13 géppel, de volt egy 21 x 5 méteres hely. U-alakú elrendezést terveztünk, 16m x 2,7m-be illesztve. Két napos beállítás és hibakeresés, valamint hat napos képzés és támogatás után a projekt sikeresen befejeződött. Ez bebizonyította, hogy képesek vagyunk a NYÁK-sablonnyomtatógép-megoldásokat egyedi igényekre szabni.
| Szerviz és képzési támogatás
Az ICT átfogó szolgáltatást és képzést nyújt a PCB Stencil Printer Machine számára. Csapatunk helyszíni telepítést, karbantartást és gyors műszaki támogatást nyújt. A képzés kiterjed az üzemeltetésre, a hibaelhárításra és a folyamatok optimalizálására, az Ön beállításához szabva. Több mint 25 éves tapasztalatunkkal gyors válaszokat kínálunk a problémákra, minimalizálva az állásidőt, és biztosítva a gyártás zökkenőmentes működését.
| Vásárlói vélemények
Ügyfeleink nagyra értékelik mérnökeink szakképzett és barátságos segítségét a telepítés során. Csodálják a NYÁK-sablonnyomtató gépet pontosságáért és megbízhatóságáért. Biztonságos csomagolásunk és időben történő kiszállításunk magas pontszámot kap, és sokan értékelik gyors problémamegoldásunkat, a termelés pályán tartását és a bizalom kivívását.
| Tanúsítványok és szabványok
Az ICT CE, RoHS és ISO9001 tanúsítvánnyal rendelkezik, ami biztosítja, hogy a PCB stencilnyomtatógép megfeleljen a globális szabványoknak. Szabadalmaink vannak olyan innovációkra is, mint a tisztító- és szállítási rendszerek. Ezek a hitelesítő adatok garantálják a biztonságos, kiváló minőségű berendezéseket, biztosítva az ügyfeleknek minden projektben.
| Az ICT cégről és gyárunkról
Az ICT vezető elektronikai megoldás-szolgáltató házon belüli kutatással, fejlesztéssel és gyártással. 89 alkalmazottat foglalkoztatunk egy 12 000 m²-es létesítményben, amely gyorsan növekszik a 30 millió dolláros alappal. Üzemünk 72 országban több mint 1600 ügyfelet szolgál ki, és szigorú tesztelést és minőségellenőrzést alkalmaz. Ez támogatja a fejlett termékek, például az ICT-1500 PCB stencilnyomtatógép globális szállítását.
