| SMT PCB nyomtatógép
Az ICT-4034 NYÁK-nyomtatógép akár 400x340 mm-es PCB-ket is kezel 7 másodperces ciklusokkal. A ±0,01 mm-es ismétlési pontosság és a 0,025 mm-es nyomtatási pontosság megfelel a LED-es és az autóipar igényeinek. Az automatikus NYÁK-kalibrálás, a nyomáskiegyenlítés és a sablontisztítás kézi vágási lépéseket tesz lehetővé. Támogatja a ragasztót a LED forrasztópaszta nyomtató alkalmazásokhoz. A kínai nyomdagép Windows 10 rendszert használ az egyszerű vezérlés érdekében. Az Ipar 4.0 és a MES valós idejű monitorozást tesz lehetővé. Az ICT teljes körű képzést és optimalizálást kínál. Érdeklődjön a NYÁK-nyomtató gép árának részleteiért.
| Jellemző
Az ívhíd felfüggesztési láncszemei közvetlenül két motorral kapcsolják össze a gumibetétet. Ez pontosan szabályozza a nyomást mindkét oldalon. A csúszósínek stabilitást biztosítanak a nyomtatás előtt és után. A valós idejű visszajelzés biztosítja a tökéletes pasztaképzést. A NYÁK-nyomtatógép finom hangosztású LED-táblákhoz illeszkedik. Az importált japán és német alkatrészek csökkentik a meghibásodásokat. Alacsony állásidő tíz év élettartam alatt. Forrasztást takarít meg, és növeli a hozamot a nagy volumenű vonalakban. Az automatikus elválasztási módszerek megakadályozzák a stencil vagy a PCB sérülését.
A szíjrendszer precíz, akár 1500 mm/s-os motorfordulatszámmal megakadályozza az elakadásokat. Az irányok szabadon válthatók balra-jobbra vagy jobbra-balra. Oldalsó bilincsek és vákuumtartó lapok 1% alatti vetemedéssel. Ez garantálja a sima érintkezést a minőségi nyomatok érdekében. A kínai nyomdagép támogatja a mágneses tűket és a felfelé mutató asztalokat. A megállási pozíciók pontosak az 5 perc alatti gyors átálláshoz. Kézzel vagy automatikusan kezeli a 0,4-6 mm vastagságú PCB-ket. Megbízható a pcb nyomtató gép árértékéhez.
Száraz, nedves, vákuum módok teljesen megtisztítják a sablont. A különálló CCD és spray-kialakítás egyenletesen teríti el az alkoholt. A szoftver vezérli a papírt és a folyadékot a költségek csökkentése érdekében. Az erős kipufogó gyorsan eltávolítja a maradványokat. A LED forrasztópaszta nyomtató a hosszú gyártás során megőrzi a kiváló minőséget. A kézi opció rugalmasságot biztosít. Ez megakadályozza a piszkos sablonok okozta hibákat. Az egyszerű karbantartás magas szinten tartja a hatékonyságot.
| Specifikáció
| Modell | ICT-4034 | ICT5134 | ICT-5151 |
| Keretméret (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB mérete (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Szállítási irány | Baloldali; Jobboldali; Bal-bal; Jobboldali | ||
| Támogató rendszer | Mágneses tű/felfelé mutató asztal beállított/támogató blokk | ||
| Befogórendszer | Oldalsó rögzítés (vákuumfúvóka, automata visszahúzható Z nyomás opcionális) | ||
| Nyomtatófej | Két független motoros nyomtatófej | ||
| A gumibetét típusa | Rozsdamentes acél (standard), műanyag | ||
| Tisztító rendszer | Száraz, nedves, vákuum | ||
| Ellenőrzés | 2D ellenőrzés (standard) | ||
| Tápegység | AC:220±10%,50/60HZ,3Kw | ||
| Ellenőrzési módszer | PC-vezérlés | ||
| Dimenzió (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modell | ICT-6534 | ICT-6561 | ICT-9060 |
| Keretméret (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB mérete (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenzió (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* Az IKT folyamatosan dolgozik a minőségen és a teljesítményen, a specifikációk és a megjelenés külön értesítés nélkül frissíthető.

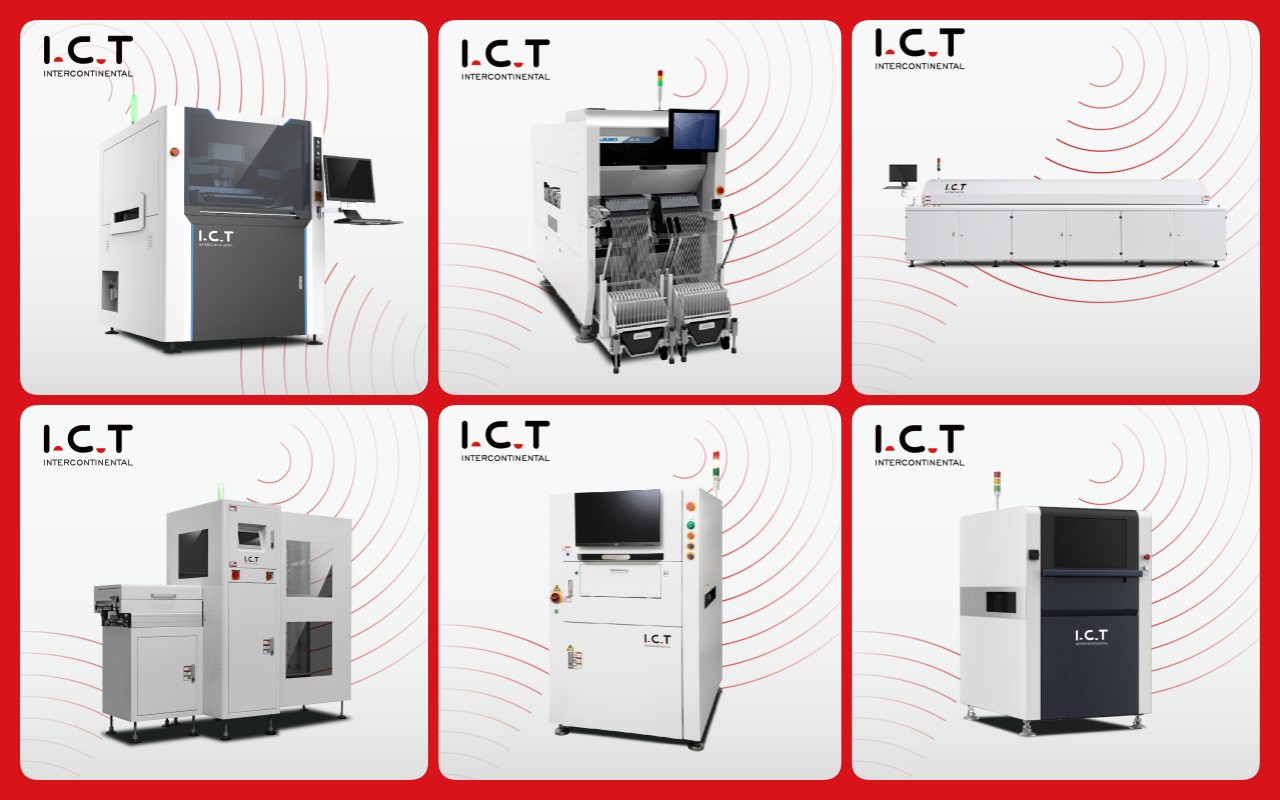

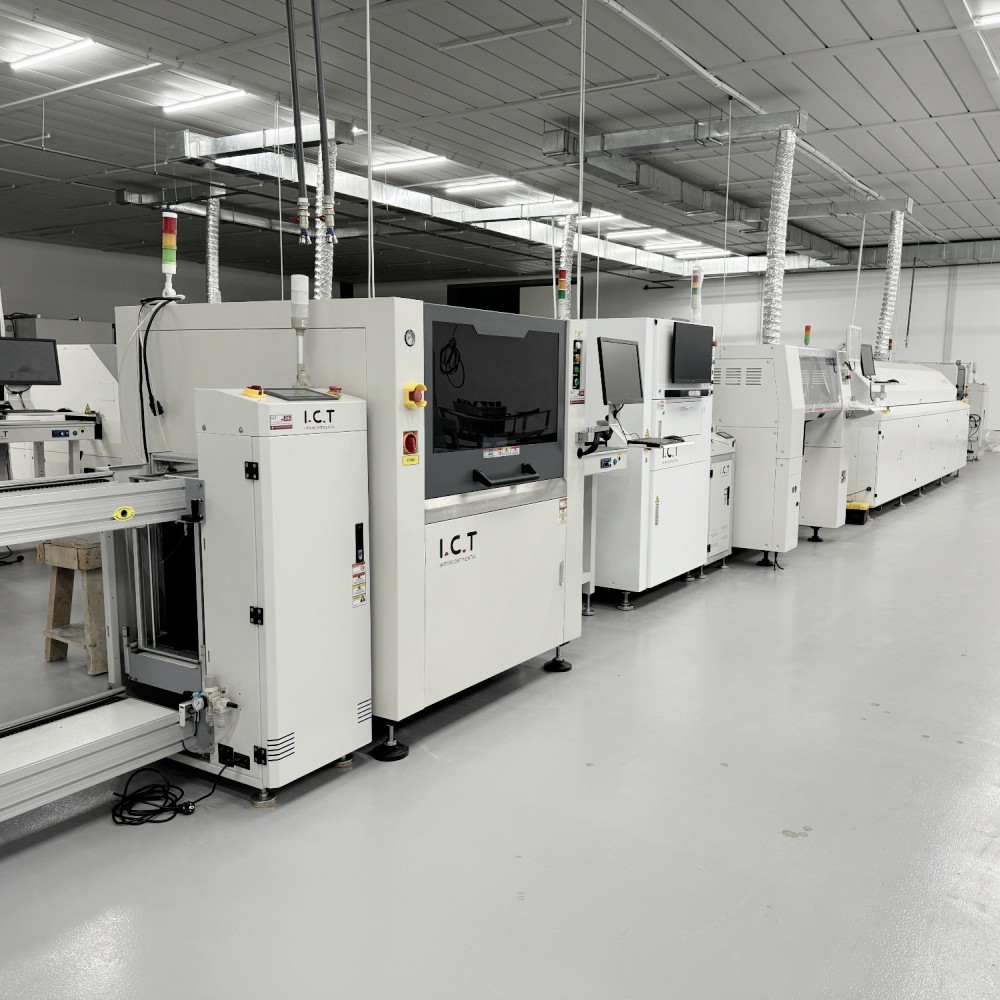

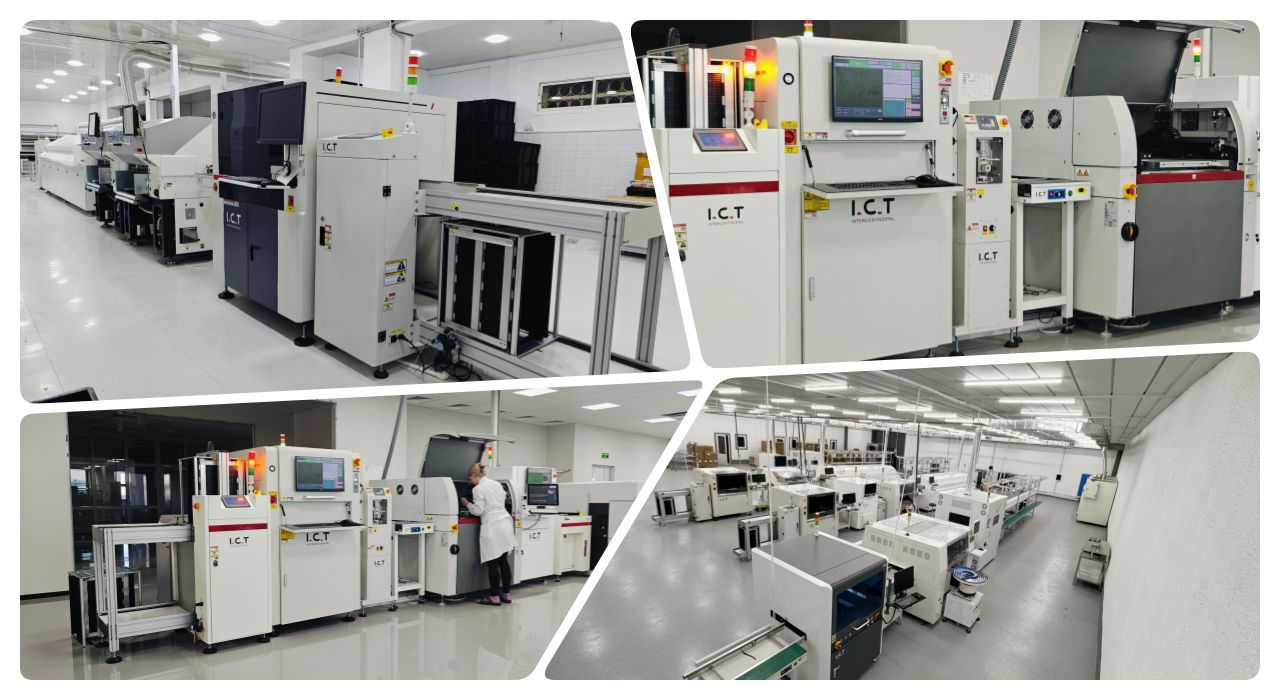

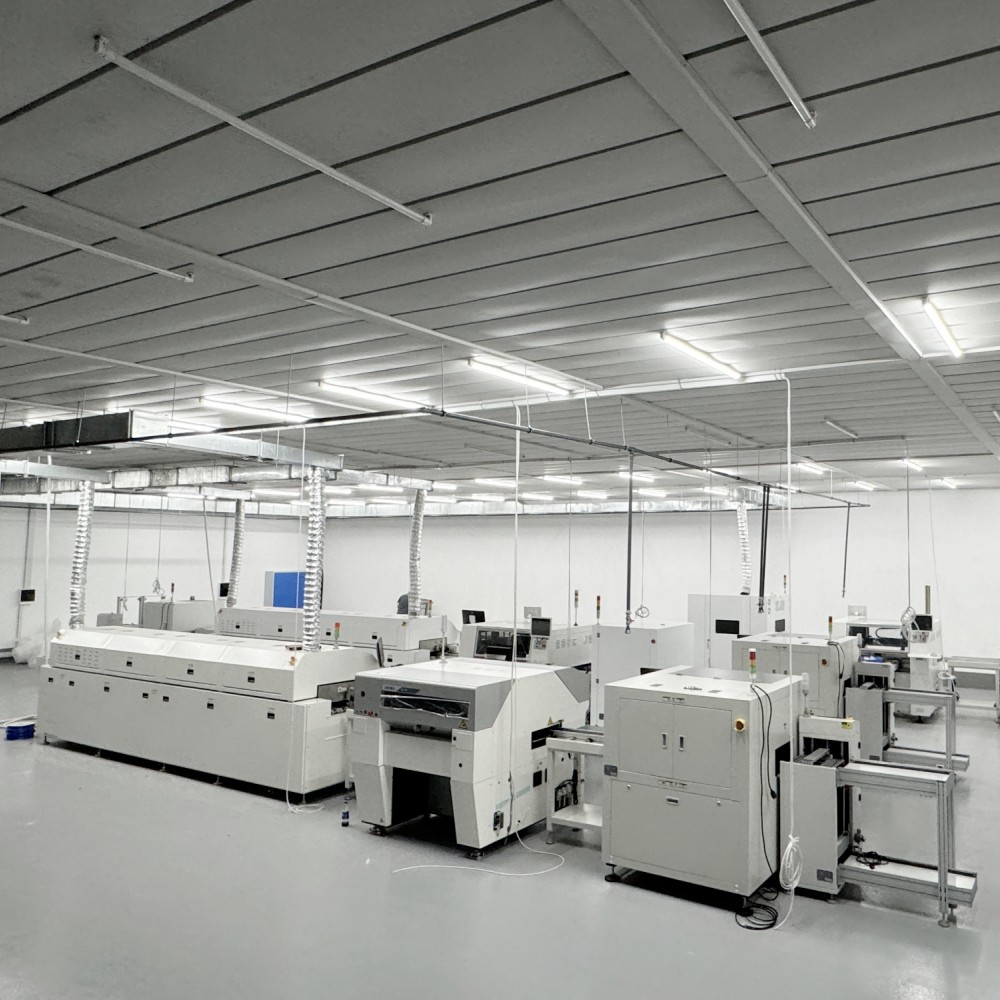

| SMT vonali berendezések listája
Kiváló minőségű PCBA gyártósorunk fejlett berendezésekkel rendelkezik a hatékony és precíz PCB összeszerelés érdekében. A teljesen automatizált SMT sorozat tartalmaz egy rakodót, egy automatikus nyomtatót a forrasztópaszta pontos felhordásához, egy pick-and-place gépet a precíz alkatrészek elhelyezéséhez, egy újrafolyó sütőt a megbízható forrasztáshoz, valamint egy AOI rendszert az alapos hibavizsgálathoz. Ez a kiváló minőségű PCBA gyártósor zökkenőmentes működést, nagy megbízhatóságot és alacsony költségű SMT összeszerelést biztosít, megfelelve a különféle iparági követelményeknek.
| Terméknév | Cél az SMT vonalban |
|---|---|
| PCB rakodó | A csupasz PCB-ket automatikusan betölti a vonalra. |
| Forrasztott paszta nyomtató | A forrasztópasztát pontosan nyomtatja a nyomtatott áramköri lapokra. |
| Pick and Place Machine | Pontosan rögzíti az alkatrészeket a PCB-kre. |
| Újracsomagolási sütő | Megolvasztja a forraszt, hogy szilárd kötéseket hozzon létre. |
| AOI gép | Megvizsgálja a forrasztási kötéseket és az elhelyezési hibákat. |
| SPI gép | Ellenőrzi a forrasztópaszta magasságát és minőségét. |
| Nyomkövethetőség | Rögzíti és nyomon követi a gyártási adatokat: lézeres jelölőgép / címketartó / tintasugaras nyomtató |
| Ügyfél-siker esettanulmány videó
Az ICT mérnököket küldött Észak-Amerikába egy szépségápolási műszergyárba. Két SMT-vonalat telepítettek a PCB-nyomtatógéppel. A beállítás magában foglalta a teljes kalibrálást, tesztelést és az igazítási ellenőrzéseket. A helyi csapat képzésben részesült az automatikus kalibrációról, a nyomásbeállításokról és a MES-integrációról. A vonalak gyors átvételt értek el nagy pontossággal a kis alkatrészeknél. Az ügyfél nagyra értékelte a gyors problémamegoldást és a folyamatra vonatkozó tippeket. Ez bizonyítja az IKT globális szakértelmét és a nemzetközi projektek megbízható támogatását.

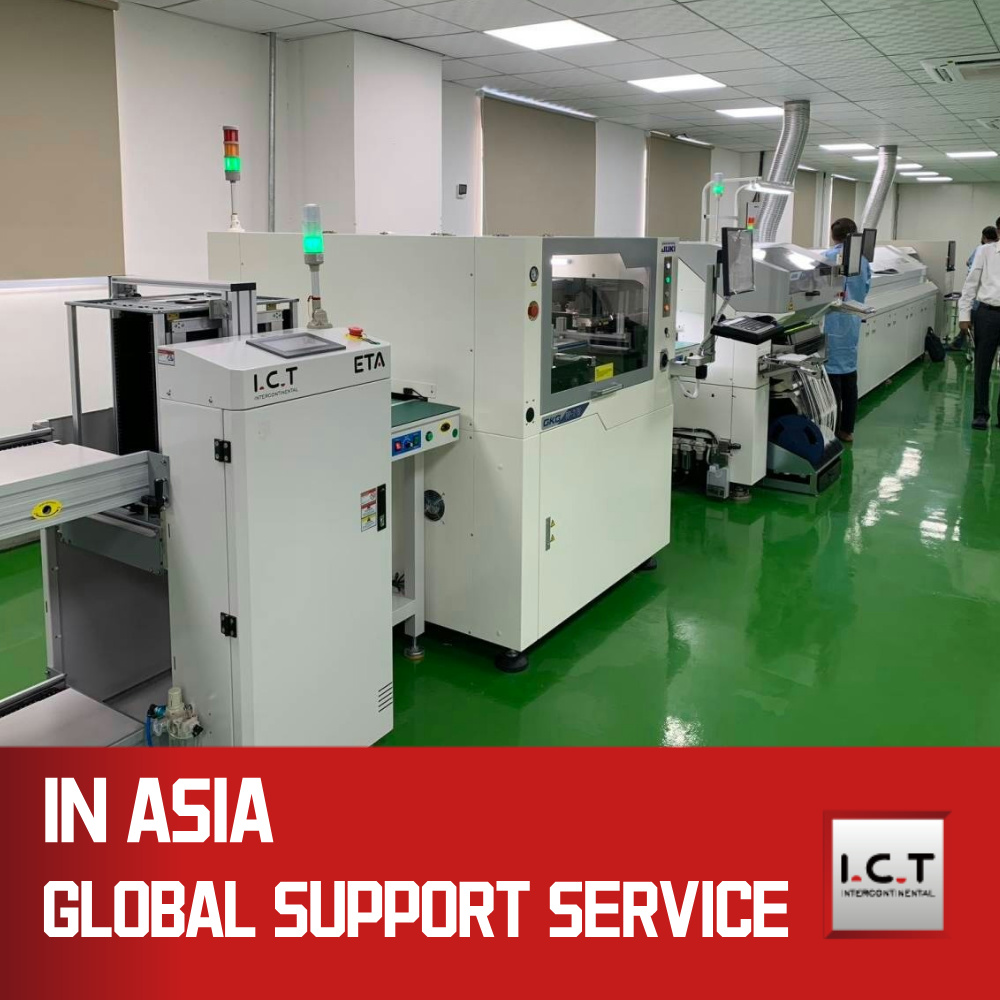

| Globális szolgáltatás és képzés támogatása
Az ICT teljes körű telepítést, karbantartást és képzést biztosít a PCB nyomtatógép számára. A helyszíni szakértők végzik a beállítást, a kalibrálást és a vonaloptimalizálást. A távdiagnosztika gyorsan kijavítja a hibákat. A képzés interfészhasználatot, naplóelemzést és programbeállítást tartalmaz 5-10 perc alatt. A jobb teljesítmény érdekében alkalmazkodunk a termelés változásaihoz. A világméretű központok alkatrész-készlettel rendelkeznek a gyors szállítás érdekében. A hosszú távú partnerség biztosítja a zavartalan működést és a frissítéseket. Érdeklődjön NYÁK nyomtató gép áráról szervizcsomagokkal együtt.
| Vásárlói vélemények
A felhasználók dicsérik az ICT-mérnököket a professzionális tengerentúli telepítésért és a gyors válaszokért. A PCB nyomtatógép stabil teljesítményt kínál minimális meghibásodásokkal. A biztonságos csomagolás érintetlenül érkezik világszerte. A gyors megoldások fenntartják a termelési folyamatot. Az egyik LED-gyártó azt mondta: 'A precízió nagymértékben javította összeszerelésünket' Egy másik nagyra értékelt egyszerű képzés és költségmegtakarítás. Megbízható a kínai nyomdagépek igényeihez.
| Tanúsítványok és szabványok
Az ICT megfelel a CE, RoHS, ISO9001 biztonsági és környezetvédelmi előírásoknak. A szabadalmak lefedik az ívtisztítást, a nyomásszabályozást, az ütközésmegelőzést és a szállítórendszereket. Ezek az újítások kiváló nyomtatási minőséget és a sablon élettartamát biztosítják. A globális szabványok építik a vásárlók bizalmát.

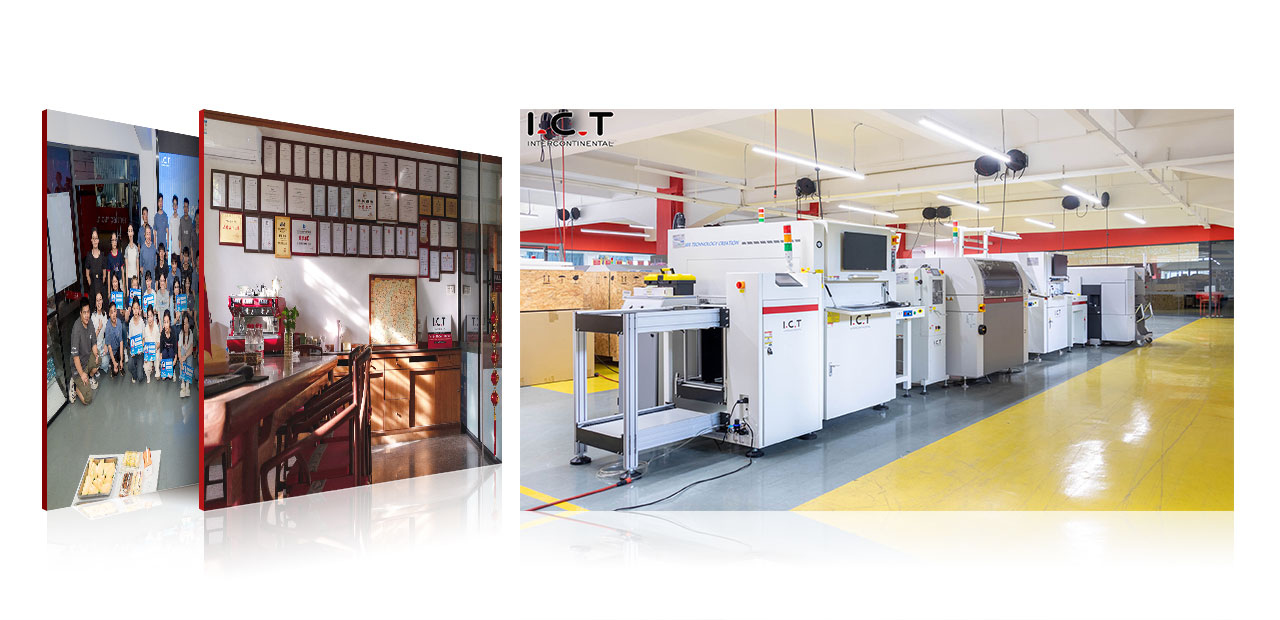

| Az ICT cégről és az SMT gyárunkról
Az ICT házon belül fejleszt és gyárt 89 alkalmazottal és 20 mérnökkel. Több mint 1600 ügyfelet szolgálunk ki 72 országban, gyors növekedéssel. A szigorú minőségi tesztek és menedzsment a teljes SMT-vonalakat lefedi. A globális értékesítési és szervizközpontok helyi segítséget nyújtanak. Ez támogatja a megbízható PCB-nyomtatógépet és a teljes megoldásokat.
