ICT-AI-5146
I.C.T
| Mennyiség: | |
|---|---|
| ICT Online AOI ellenőrző gép AI-5146
Az AI-5146 ICT online aoi vizsgálógép nagy pontosságú színes kamerát használ a PCB képek valós időben történő rögzítésére. Alkalmazza a CNN mély tanulást az alkatrészek és forrasztási hibák okos észlelésére. Ez az smt gyártósor online aoi gép alkalmas az újratöltés előtti és utáni ellenőrzésekre. Alacsony téves riasztást, gyors sebességet és egyszerű beállítást kínál. A felhasználók stabil eredményeket érnek el 10% alatti GR&R mellett. Támogatja a távirányítót és a MES adatkapcsolatokat a jobb gyári áramlás érdekében.
| Jellemző

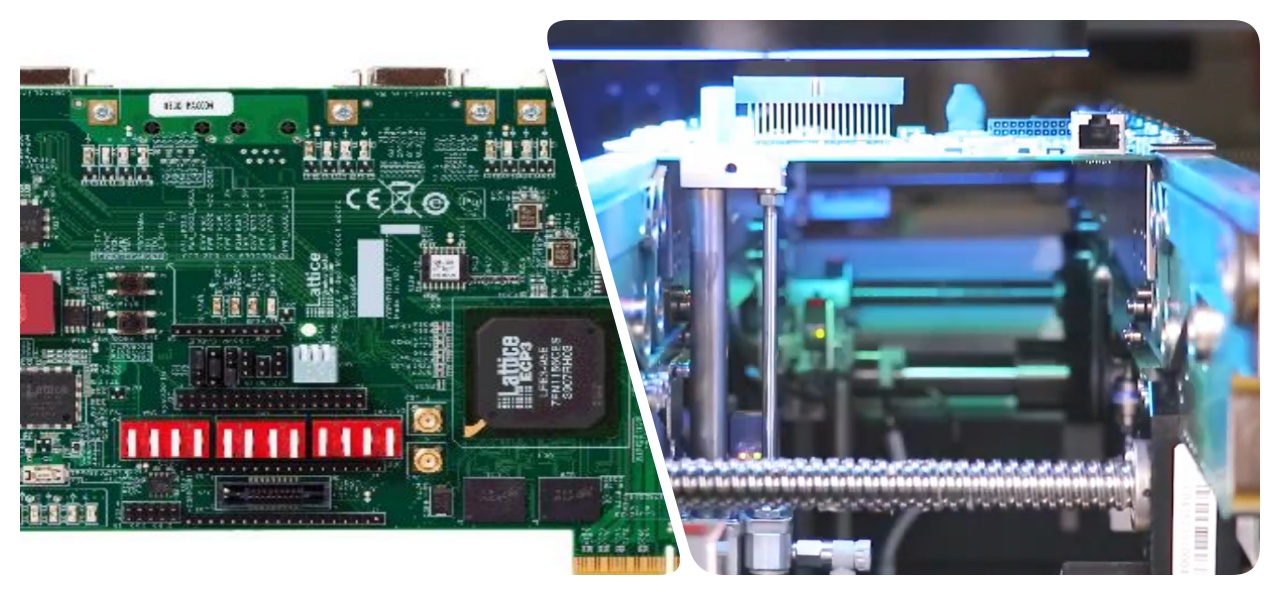

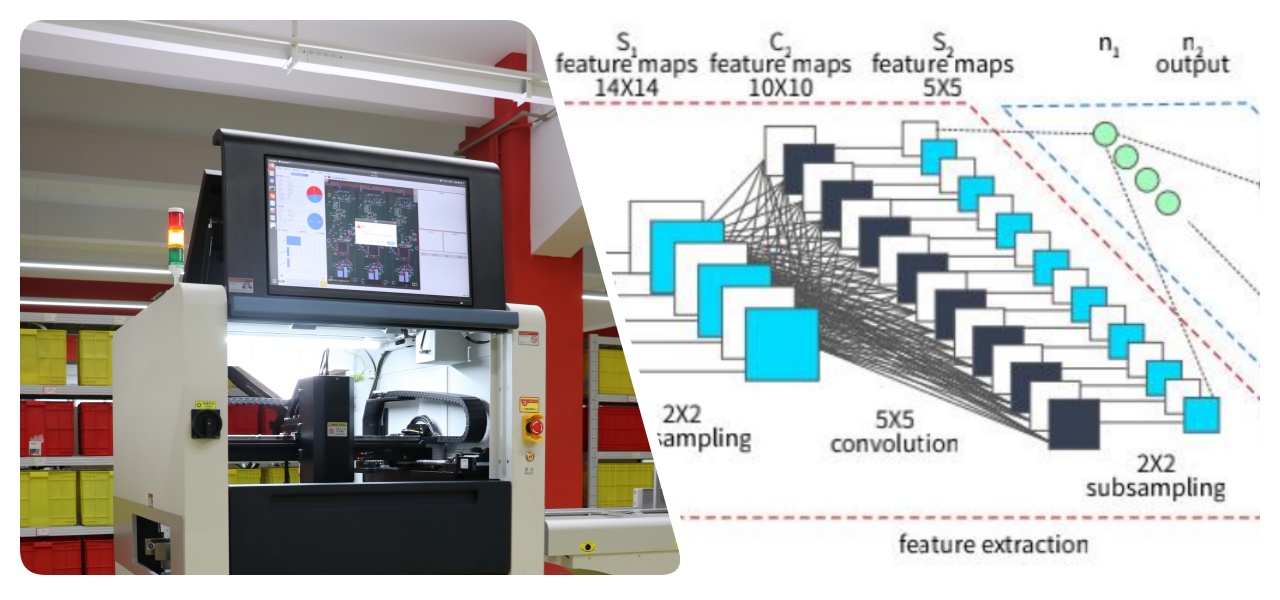

Az AI-5146W automatikus pcb aoi gép mély tanulást alkalmaz a CNN-n keresztül, hogy optimalizálja a nagy adatmennyiséget és lehetővé tegye az intelligens minimalista programozást. Egy kattintással automatikusan azonosítja az alkatrészeket és a forrasztási kötéseket, megoldva a hosszú programozási idők és a hagyományos módszereknél gyakori téves riasztások problémáit. Hatalmas adatkészletekre oktatva pontosan megkülönbözteti az NG-t az OK tábláktól, még változó forrasztási formák esetén is. Ez csökkenti a kihagyott ellenőrzéseket, és javítja az általánosítást a különböző forgatókönyvek esetében, például az alkatrészek túlnyúlásának vagy a forrasztásban lévő tűlyukak zavarmentes kezelését.

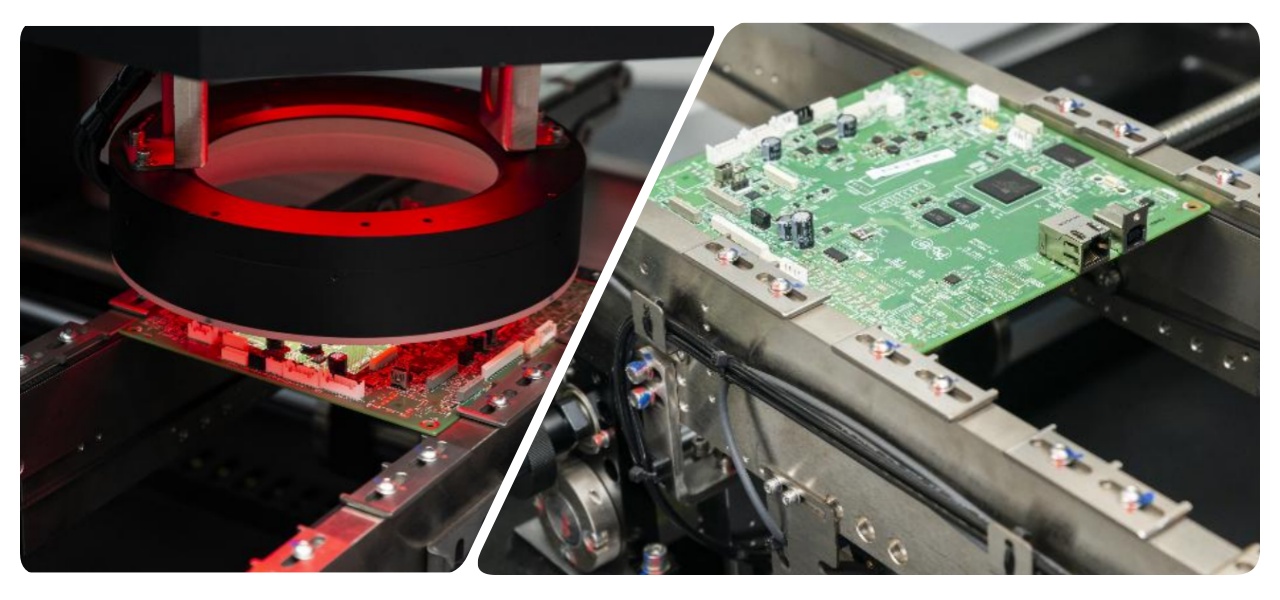

A legjobb kamera FOV-onként 0,23 mp-vel fényképez. A mély beállítás biztosítja a gyors mozgást. Kiszámítja a következő mezőt az aktuális felvétele közben. Automatikus útvonaltervezés a hatékonyság érdekében. Az online aoi ellenőrző gép könnyen kezeli a nagy PCB-ket. Lassítás nélkül illeszkedik a nagy hangerősségű sorokhoz. A felhasználók több teljesítményt érnek el műszakonként.
Megtalálja a hiányzó, ferde, áthidaló, felesleges forrasztási anyagokat stb. Az automatikus IC tűs dobozok egyszerre több hibát is elbírálnak. Figyelmen kívül hagyja a tábla színét vagy karakterváltását. Az általánosítás kezeli a túlnyúlásokat vagy az enyhe eltéréseket. Az online aoi ellenőrző gép bonyolult esetekben alacsony hamis arányt tart fenn.
| Specifikáció
| Modell | ICT SMT AOI AI-5146 | ICT SMT AOI AI-5146D |
| Mini komponens | 01005 chip, 0,3 pitch IC és speciális alakú | |
| Resolution@FOV | 10um@40*30mm | 15um@40*30mm |
| Kamera | 12M pixeles intelligens digitális ipari kamera | |
| Lencse | Telecentrikus lencse | |
| Fény | RGB+W 4 színes integrált | |
| Ellenőrzési sebesség | 0,23 mp/FOV | |
| Ellenőrzési algoritmus | CNN, Színkontraszt, Körvonalfelismerés, Eltolásvizsgálat, Sablonillesztés, Karakterek összehasonlítása, OCR stb. | |
| Ellenőrzési tétel | Alkatrész: hiányzik, fordított, hibás beállítás, törött, extra, idegen anyag, foltos stb. Forrasztás: elégtelen forrasztás, túl sok forrasztás, áthidalás, pszeudo forrasztás stb. Egyéb: Vonalkód felismerés/QR kód felismerés/OCR. | |
| PCB méret | 50*50mm ~ 510*460mm (Nagy tábla mód: Balról jobbra: max 730*460mm Jobbról balra: max 640*460mm) | 50 * 50 mm ~ 510 * 610 mm (egysínes működés) 50 * 50 mm ~ 510 * 330 mm (kétsínes működés) |
| Vasút | Egysínes | Kettős sín |
| PCB magasság | Felső: 25 mm, alsó: 80 mm | Felső: 25 mm, alsó: 30 mm |
| NYÁK vastagsága | 0,3 ~ 6,0 mm | |
| PCB Edge | 3,7 mm | |
| PCB Warpage | ±3,0 mm | |
| NYÁK -súly | Max: 3 kg | |
| Szállítószalagmagasság | 900 ± 20 mm | |
| Kiigazítással | Manual&Auto | |
| Szállítószalag iránya | L ~R vagy R ~L | |
| Hatalom | AC220 50/60Hz,5A | |
| Névleges teljesítmény | 380W | |
| Kommunikáció | Smema | |
| Súly | 750 kg | 790 kg |
* Az IKT folyamatosan dolgozik a minőségen és a teljesítményen, a specifikációk és a megjelenés külön értesítés nélkül frissíthető.

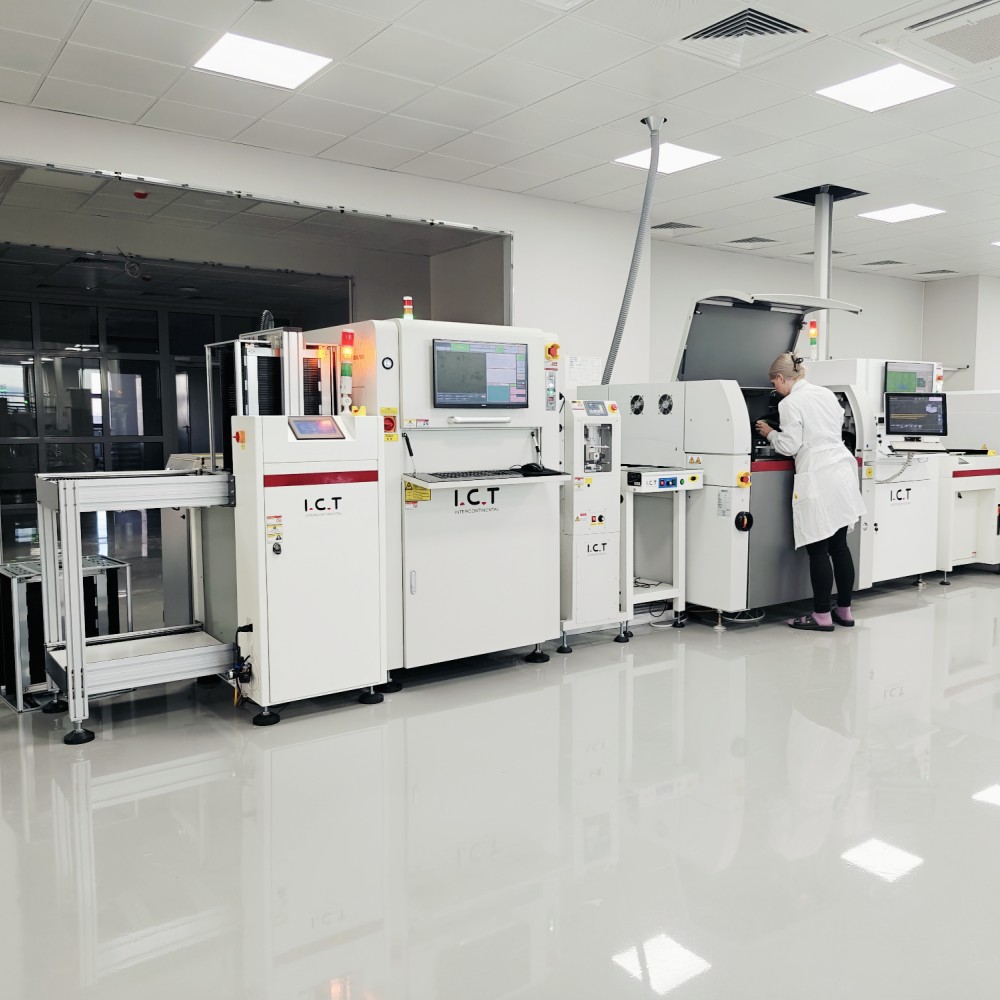

| SMT vonali berendezések listája
Kiváló minőségű PCBA gyártósorunk fejlett berendezésekkel rendelkezik a hatékony és precíz PCB összeszerelés érdekében. A teljesen automatizált SMT sorozat tartalmaz egy rakodót, egy automatikus nyomtatót a forrasztópaszta pontos felhordásához, egy pick-and-place gépet a precíz alkatrészek elhelyezéséhez, egy újrafolyó sütőt a megbízható forrasztáshoz, valamint egy AOI rendszert az alapos hibavizsgálathoz. Ez a kiváló minőségű PCBA gyártósor zökkenőmentes működést, nagy megbízhatóságot és alacsony költségű SMT összeszerelést biztosít, megfelelve a különféle iparági követelményeknek.

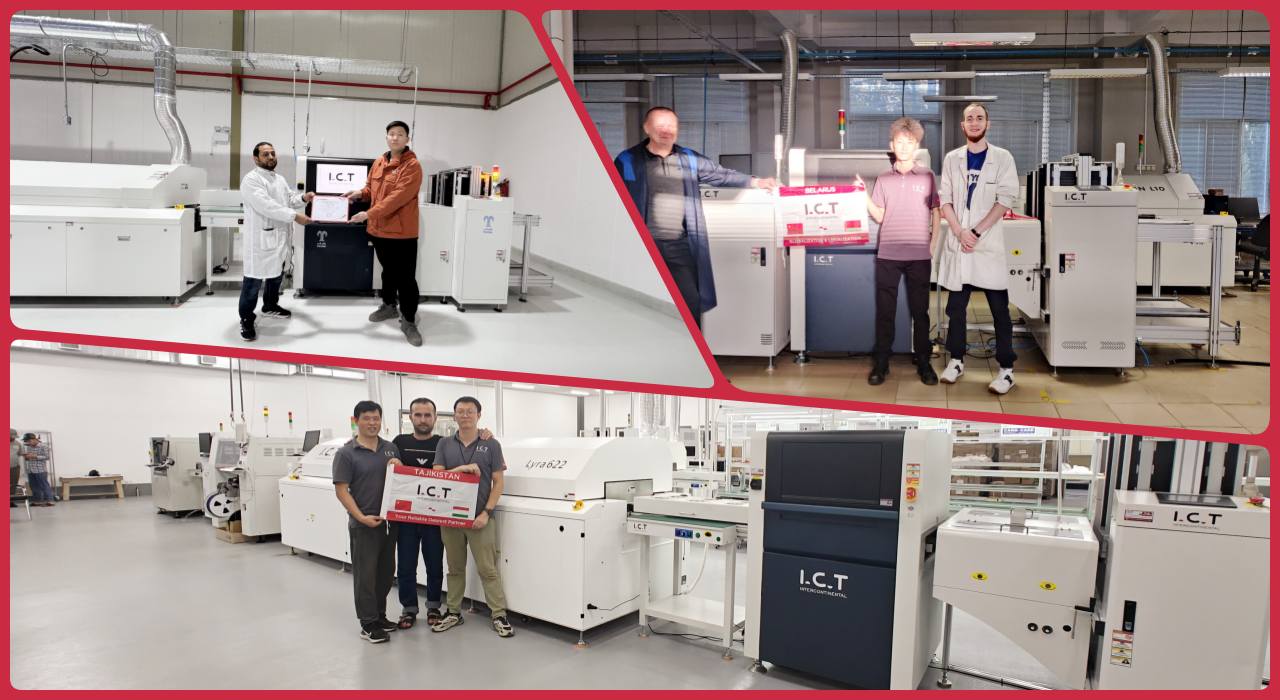

| Videó az ügyfelek sikeréről
Tekintse meg az ICT-5146 marketingvideót, hogy megtekinthesse az online aoi ellenőrző gép működését. Az elegáns külsővel és a legfontosabb értékesítési pontokkal kezdődik. A belső nézetekben nagy pontosságú kamera és RGB+W fények láthatók. A gép zökkenőmentesen működik SMT vonalon, valós idejű képeket rögzít. Az AI programozási bemutató kiemeli az egykattintásos komponensazonosítót és a forrasztási ellenőrzést. Megjeleníti a hibák példáit, például híd vagy hiányzó alkatrészek. Gyors beállítás és távoli hivatkozások jelennek meg. A vége a gyári stabil működést mutatja, növelve a hozamot és a sebességet.
| Szerviz és képzési támogatás
Az ICT teljes körű támogatást nyújt az online aoi ellenőrző géphez. Csapatunk végzi a telepítést, a hibakeresést és a karbantartást. A távsegítség gyorsan megoldja a problémákat. Az egyszerű használat érdekében helyszíni vagy online oktatást biztosítunk. A felhasználók megtanulják a programozást, a hibabeállítást és az adatelemzést. A rendszeres frissítések folyamatosan frissítik a szoftvert. A globális szervizközpontok biztosítják a gyors alkatrészellátást. Ez növeli a felhasználói készségeket és a gép üzemidejét.

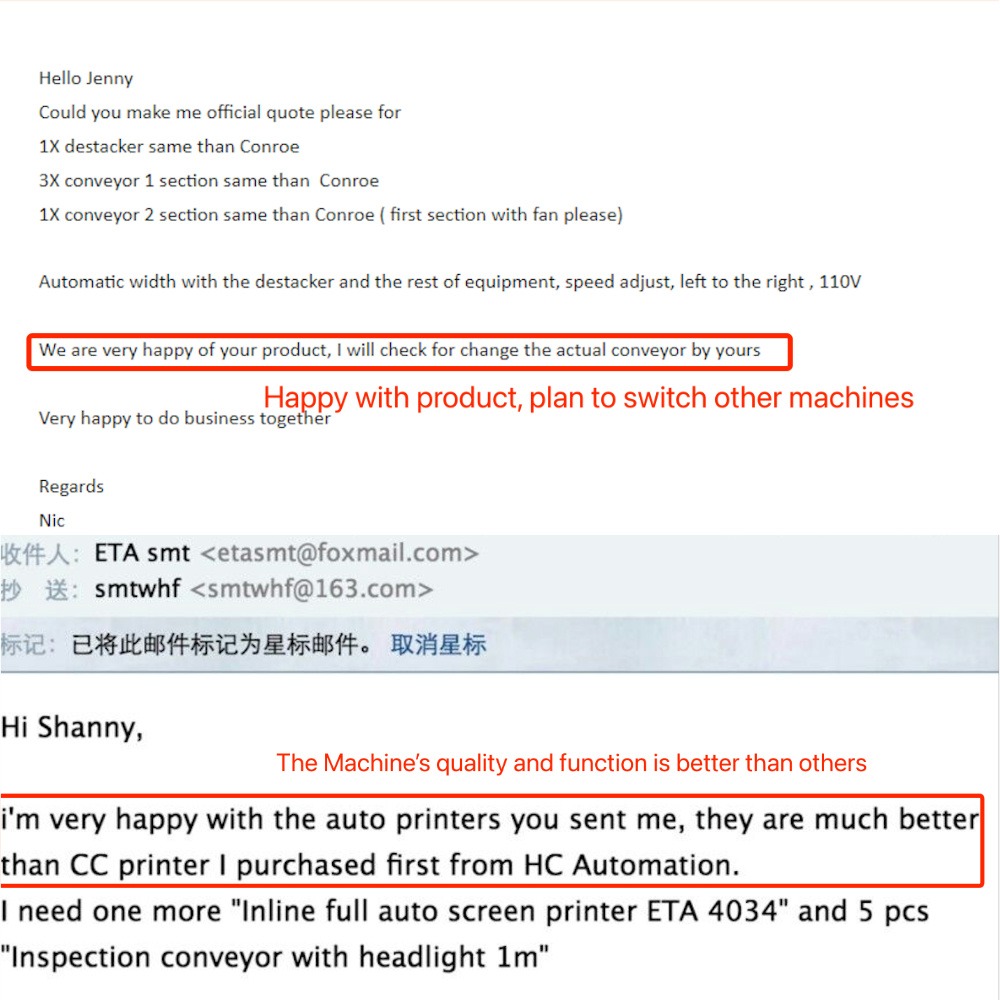

| Vásárlói vélemények
Ügyfeleink szeretik mérnökeink gyors reagálását és szakszerű javításait. Dicsérik az online aoi ellenőrző gépet a pontos ellenőrzések és az alacsony hibák miatt. A biztonságos csomagolás véd a szállítás során. A gyors problémamegoldás csökkenti a várakozási időt. A stabil teljesítmény fokozza vonalaikat.
| Tanúsítványok és szabványok
Az ICT rendelkezik a CE-vel a biztonsággal, az RoHS-val a zöld anyagokkal és az ISO9001-gyel a minőség-ellenőrzéssel. Szabadalmaink vannak a kulcsfontosságú technológiákra, például az AI-algoritmusokra. Ezek megbízható konstrukciót és innovációt mutatnak.
| Az ICT cégről és az SMT gyárunkról
Az ICT saját kutatás-fejlesztéssel és termeléssel rendelkezik egy 12 000 m²-es gyárban. Több mint 89 alkalmazott, köztük 20 mérnök. Gyorsan fejlődünk, több mint 1600 ügyfelet szolgálunk ki 72 országban. A szigorú tesztek és minőségi rendszerek biztosítják a kiváló termékeket. A globális fiókok helyi segítséget nyújtanak.
