ICT-D1200
I.C.T
smt coating machine for pcb
| Mennyiség: | |
|---|---|
| Csúcskategóriás Jet adagológép

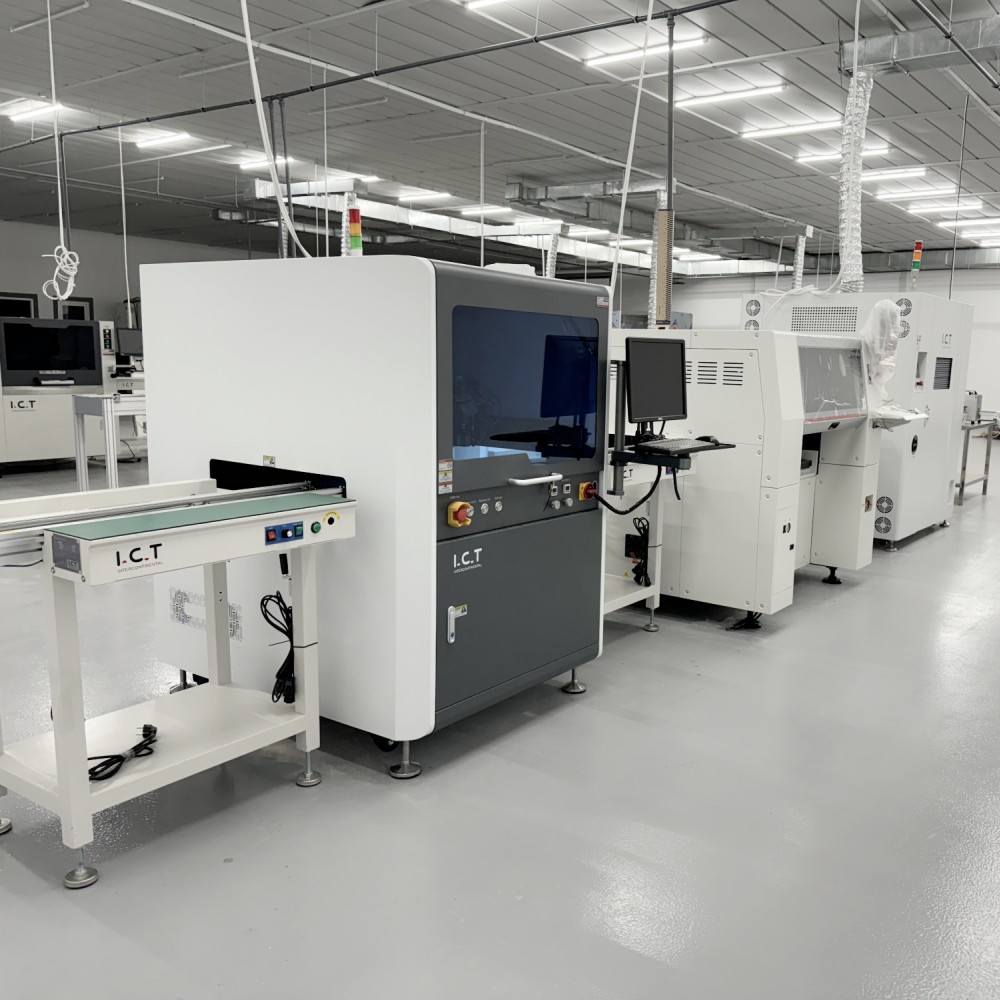

Az ICT Jet Dispensing Machine megbízható teljesítményével és tömör kialakításával tűnik ki az elektronikai gyártásból. Hatékonyan kezeli a PCB összeszerelést, az SMT vörös ragasztó adagolását, a LED lencséket és az orvosi termékeket. Szervomotorokkal és csiszolócsavarokkal hajtva nagy ismételhetőséget és precíz ragasztószabályozást ér el. A vizuális pozicionáló rendszer kijavítja a Mark pontokat és kompenzálja az éleket a pontosság érdekében. Többféle ragasztótípus és fecskendő támogatásával a különféle igényekhez alkalmazkodik. Az Online Jet Dispensing Machine For SMT Line zökkenőmentesen integrálódik a gyártósorokba, növelve a termelékenységet. Széles szervizhálózatunk gyors segítséget és folyamatoptimalizálást biztosít ügyfeleinek világszerte.
| Részletes termékjellemzők

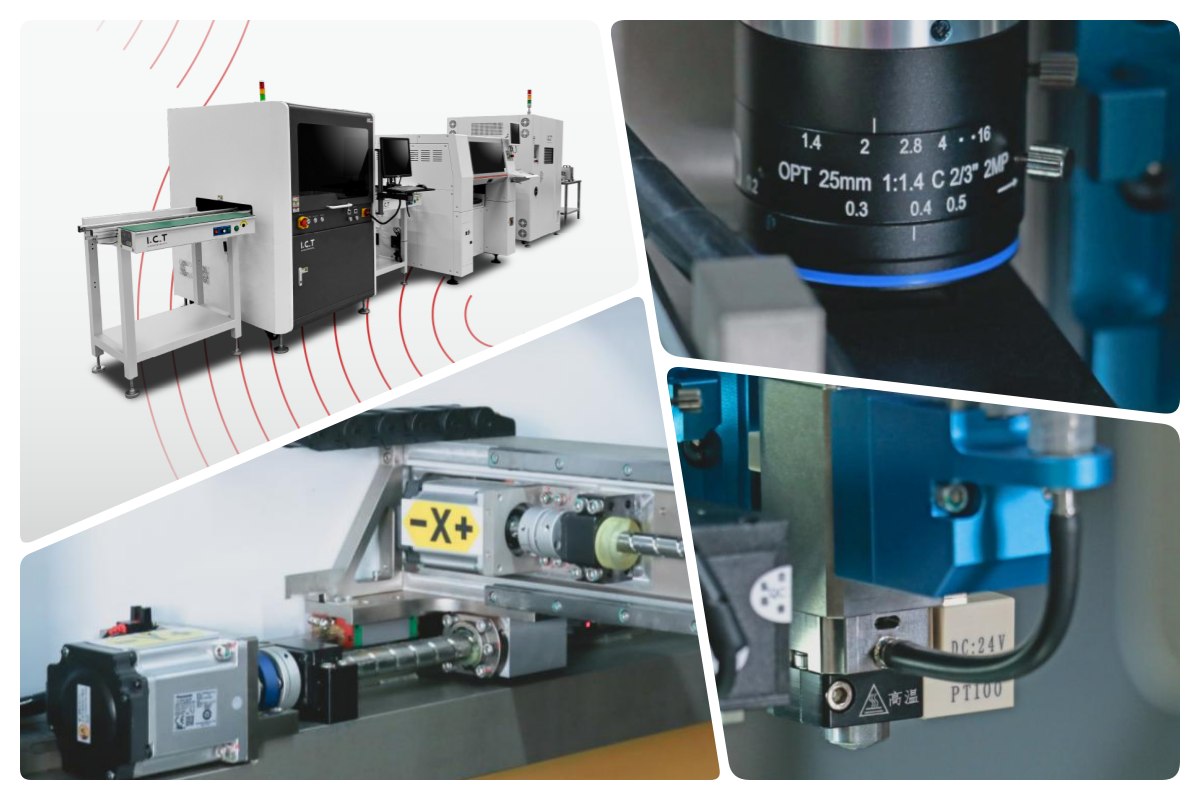

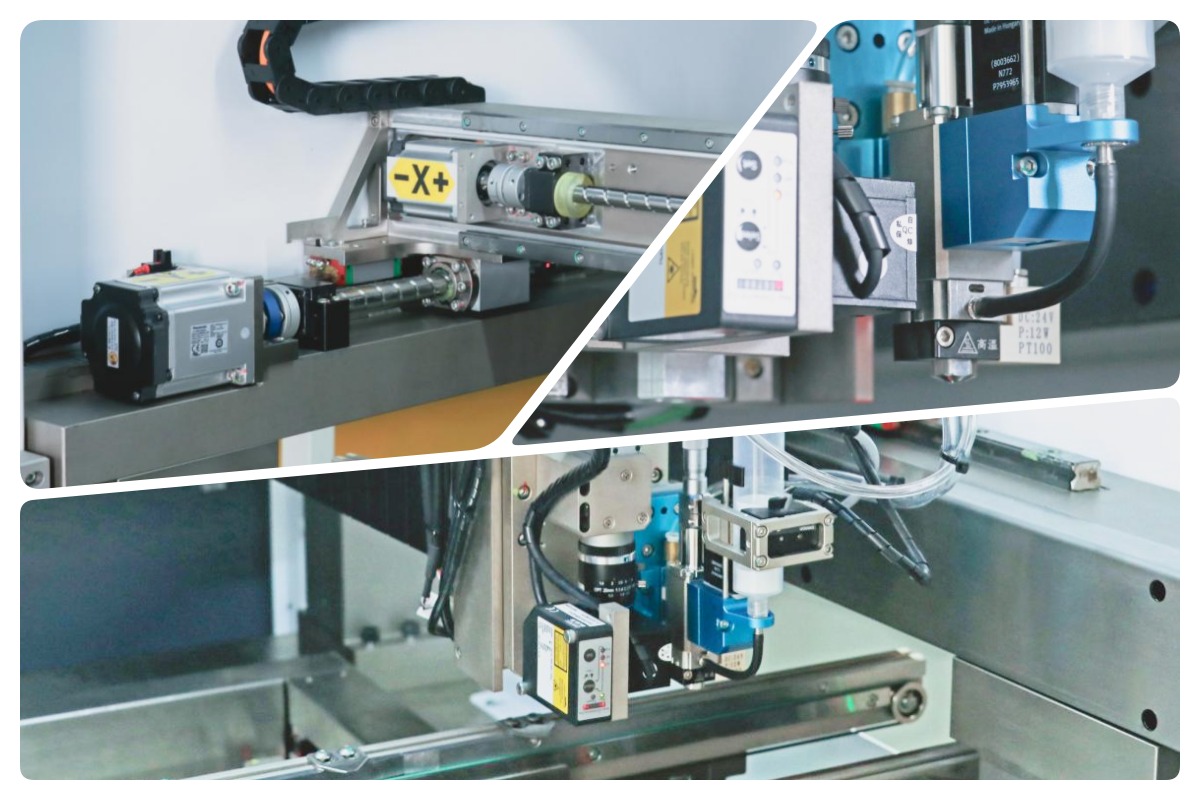

A Jet Dispensing Machine egy nagy pontosságú szeleppel rendelkezik a ragasztó mennyiségének pontos szabályozásához. Szervomotorok és csiszolócsavarok hajtják, így ismételhető az adagolás. Támogatja a különféle ragasztóspecifikációkat szabványos előmelegítési funkcióval a viszkozitás optimalizálása érdekében. Ez egyenletes ragasztókimenetet biztosít, javítva a ragasztás megbízhatóságát. Alkalmas vörös ragasztóhoz SMT-ben és más ragasztókban, beépített tisztítórendszerével megakadályozza az eltömődést, így hatékony LED-es és orvosi alkalmazásokhoz.

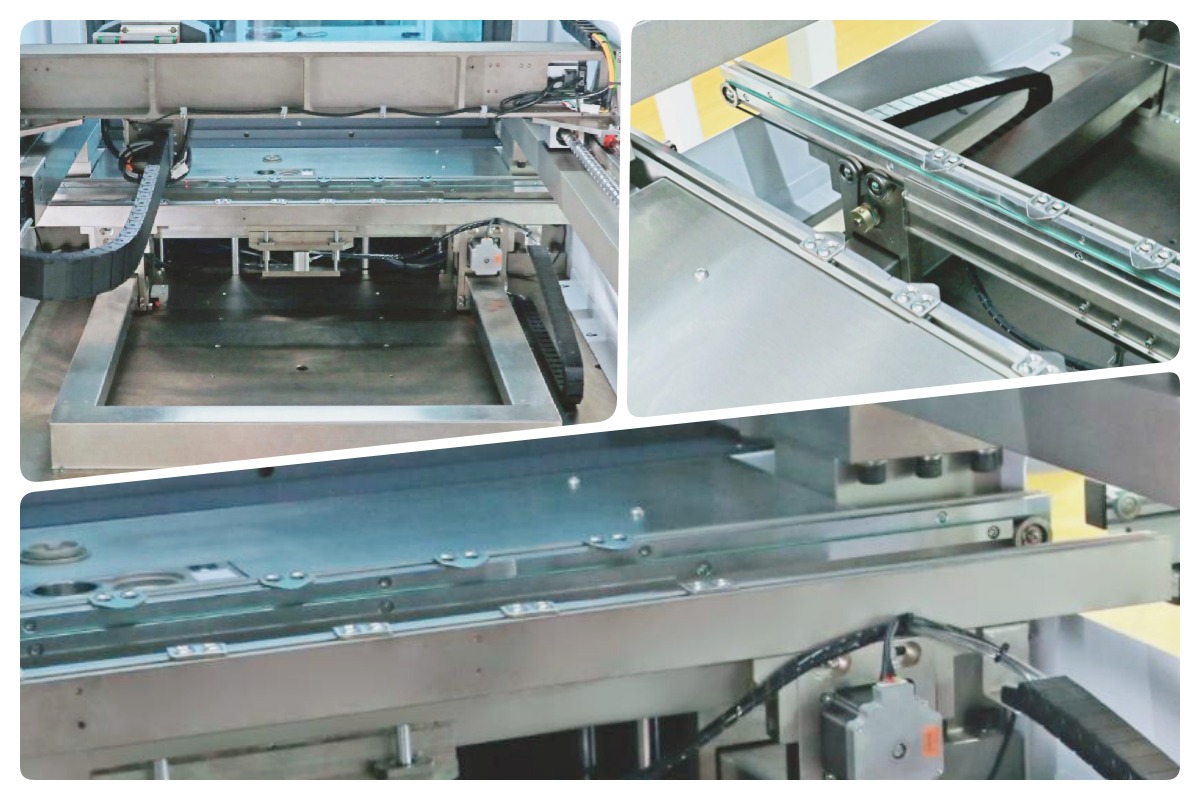

A Jet Dispensing Machine szállítószalagja antisztatikus szalagokat használ független motorokkal a pontos átvitel érdekében. Egyedülálló állítható kártyaütközőt tartalmaz, amely megakadályozza a PCB eltérését. A csiszolócsavarokkal szinkron szélességállítás garantálja a sín párhuzamosságát. Ez lehetővé teszi az 5 kg-ig terjedő NYÁK-súlyok rugalmas kezelését és a 300 mm/s szállítási sebességet. Több irányt támogat, például L-R vagy R-L, és zökkenőmentesen illeszkedik az SMT-vonalakba a zökkenőmentes munkafolyamat érdekében.

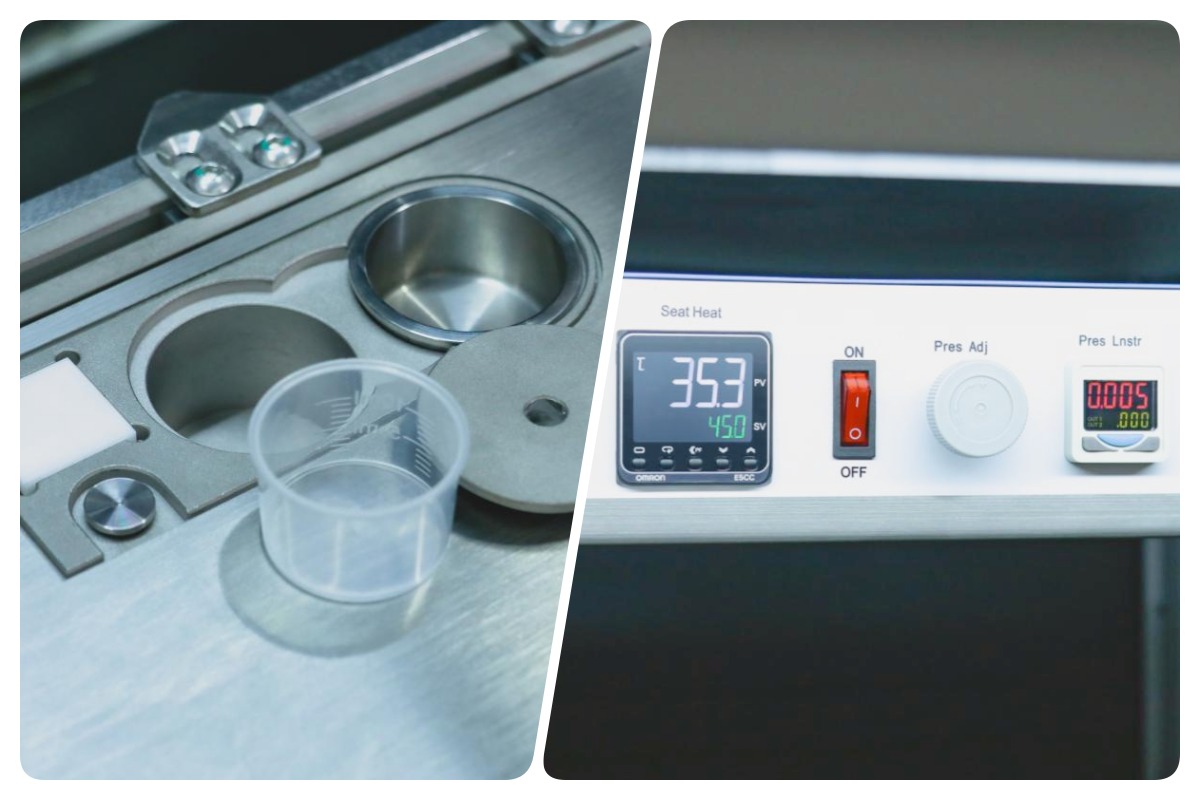

A beépített tisztítórendszer tisztán tartja a szelepcsúcsot, és megakadályozza a ragasztó kiszáradását vagy eltömődését. Az egygombos automatikus tisztítás másodpercek alatt befejeződik. A pontos hőmérséklet-szabályozás optimalizálja a ragasztó áramlását, és egész nap stabilan tartja a kimenetet. Ezek az egyszerű funkciók nagymértékben csökkentik a napi karbantartási időt és meghosszabbítják a szelep élettartamát, így a Jet Dispensing Machine hosszabb ideig működik, kevesebb megállással.

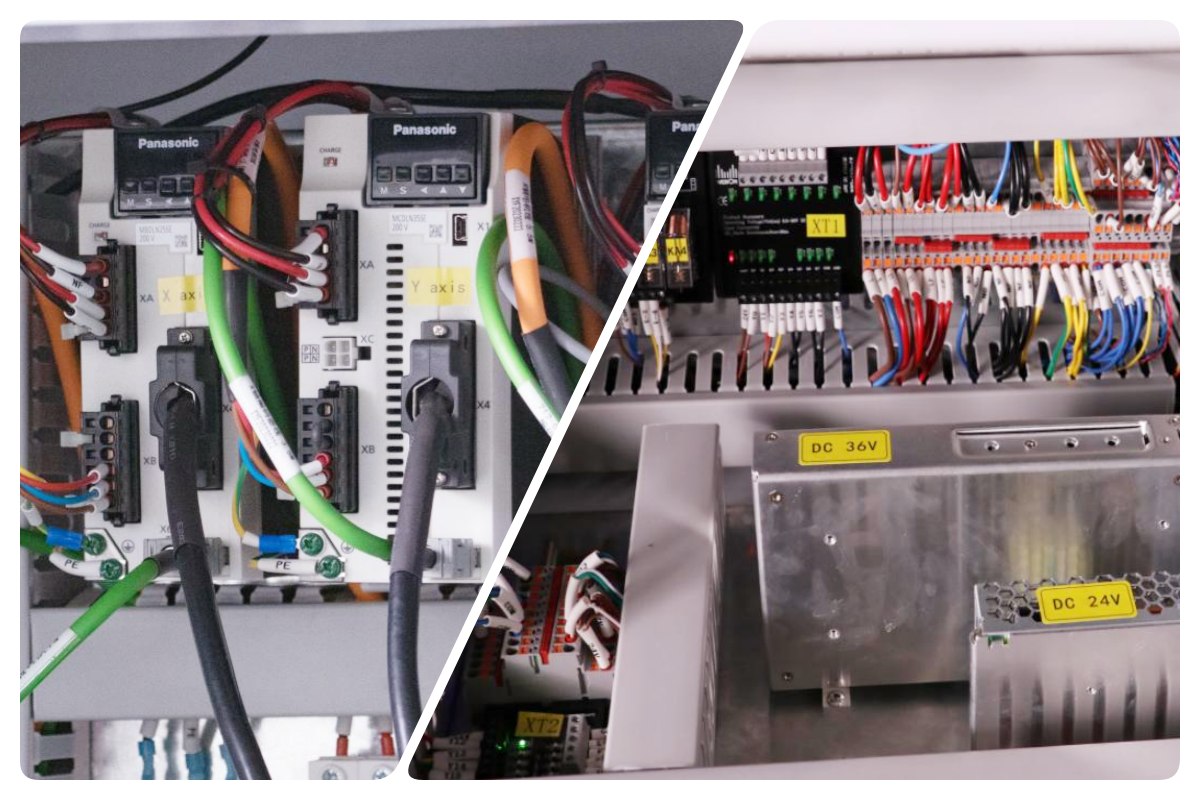

A Jet Dispensing Machine PLC + ipari PC vezérlést használ a nagy stabilitás és az egyszerű bővítés érdekében. Megfelel a CE biztonsági szabványoknak és követi az Ipar 4.0 dizájnt. A csúcsmárkájú elektromos alkatrészek (Panasonic szervo, Omron relé, Schneider kapcsoló) megbízható, 24 órás működést biztosítanak. A rendszer támogatja a MES csatlakozást és a jövőbeni frissítéseket, mint például a 3D detektálást vagy az UV térhálósító modulokat. Az egyszerű felület és az UFD szoftver megkönnyíti a kezelést még az új dolgozók számára is.
| Specifikáció
| Modell | ICT-D450 | ICT-D600 (LENS) | ICT-D1200 (LENS) |
| Adagolási tartomány | X400*Y400*Z50mm | X600*Y400*Z50mm | X1200*Y400*Z50mm |
| Termék súlya | Max.4,5kg | ||
| Termékvastagság | Max.6mm | ||
| Maximális sebesség | 2000mm/s | ||
| Látásmódszertan | CCD | ||
| Tisztító rendszer | Auto | ||
| Befecskendező szelep sebessége | 200 pont/s | ||
| Adagolási pontosság | ±0,02 mm | ||
| Ismételt pontosság | ±0,01 mm | ||
| Súly | 650 kg | 750 kg | 950 kg |
| Dimenzió | W770*D1200*H1500mm | W880*D1200*H1500mm | W1590*M1200*H1500mm |
| SMT vonali berendezések listája

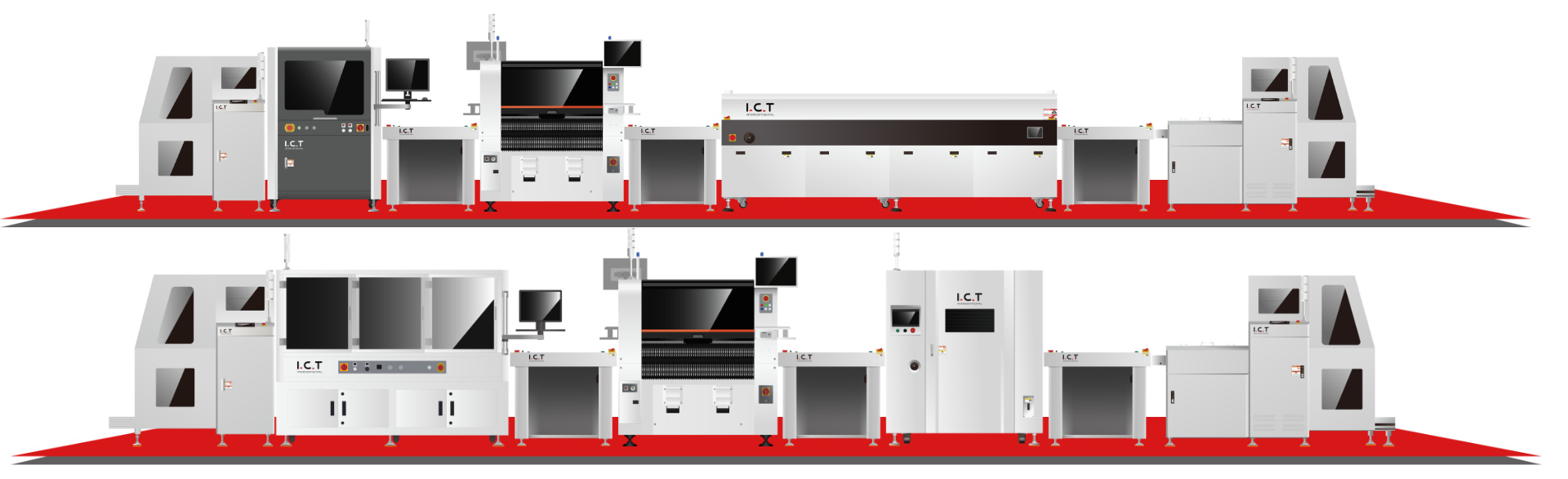

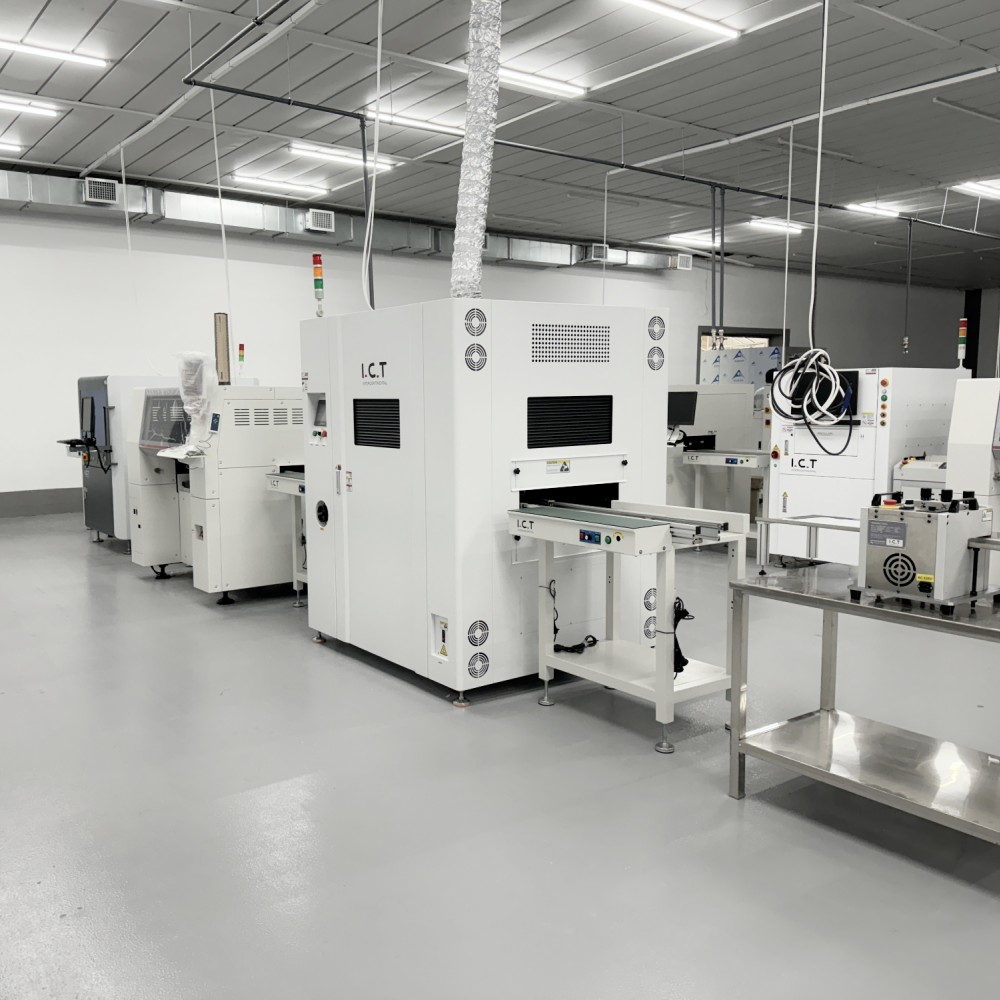

Az automata rakodó simán adagolja a deszkákat. A Jet Dispensing Machine nagy sebességgel ejti le a pontos ragasztópontokat vagy vonalakat. A pick & place gép ezután pontosan pozícionálja az alkatrészeket vagy a LED-lencséket a nedves ragasztóra. Ezután a tábla belép egy infravörös vagy UV-keményítő kemencébe, hogy másodpercek alatt teljesen megkeményedjen a ragasztó. Végül egy AOI állomás ellenőrzi a ragasztó mennyiségét, helyzetét és a ragasztás minőségét.
| Terméknév | Cél a ragasztóadagoló vonalban |
|---|---|
| Ragasztó adagoló gép | Nagy sebességű, rendkívül precíz ragasztóadagolást biztosít |
| Konformális bevonógép | A megbízhatóság érdekében végső védőbevonatot visz fel |
| Pick and Place Machine | Pontosan helyezi fel az alkatrészeket a friss ragasztóra |
| Gyógyító sütő | Gyorsan megköt a ragasztó IR vagy UV technológiával |
| Ügyfél sikertörténete
Tádzsikisztánban két ICT-mérnök helyszíni műszaki támogatást nyújtott egy LED-ügyfélnek, aki két teljes SMT-sort, egy DIP-sort, egy bevonósort, egy adagolósort és egy LED-izzó-összeszerelősort vásárolt. A videóban látható, hogy a mérnökök összeszerelik a berendezést, az ügyfél csapatát az üzemeltetésre és karbantartásra oktatják, valamint bemutatják a különböző LED-es termékek gyártását. A legtöbb LED-es elemet, az izzóktól a panelekig, sikeresen gyártották nagy pontossággal. A munkamenet kiemeli a Jet Dispensing Machine szerepét az összeszereléshez szükséges ragasztófelhordásban. Ez azzal zárul, hogy az ügyfél pozitív visszajelzést ad a zökkenőmentes beállításról és a jobb kimeneti minőségről.
| Professzionális képzés és támogatás
Az ICT átfogó értékesítés utáni szolgáltatást és képzést kínál a Jet Dispensing Machine zavartalan működésének biztosítása érdekében. Globális hálózatunk értékesítési és szervizközpontokat foglal magában több országban, amelyek telepítést, karbantartást és hibaelhárítást biztosítanak. A mérnökök gyakorlati képzést tartanak a szoftver-, hardver- és folyamatoptimalizálásról. A leállások minimalizálása érdekében a gyors, gyakran 24 órán belüli válaszidőre összpontosítunk. A személyre szabott programok segítenek az ügyfeleknek az Online Jet Dispensing Machine For SMT Line igényeinek megfelelően alakítani. Ez a támogatás hosszú távú partneri kapcsolatokat épít ki, növeli a termelékenységet és csökkenti a működési költségeket.
| Ügyfél dicsérete
Az ügyfelek dicsérik mérnökeinket szakértelmükért és türelmükért a telepítés során. Ezek kiemelik a Jet Dispensing Machine megbízhatóságát és pontosságát a napi használat során. Sokan értékelik biztonságos csomagolásunkat, amely biztosítja a biztonságos szállítást sérülés nélkül. A kérdésekre adott gyors válaszok, gyakran távolról megoldva a problémákat, bizalmat építenek. Összességében az ügyfelek észreveszik, hogy berendezéseink hogyan növelik a hatékonyságot és a termékminőséget, ami magasabb elégedettséget eredményez.
| Minősítésünk
Az ICT olyan kulcsfontosságú tanúsítvánnyal rendelkezik, mint a CE, RoHS és ISO9001, amelyek biztosítják a nemzetközi szabványoknak való megfelelést. Több szabadalommal is rendelkezünk az adagolási technológia innovatív kialakítására vonatkozóan. Ezek a tanúsítványok a biztonság, a környezeti felelősség és a minőségirányítás iránti elkötelezettségünket tükrözik. Biztosítják az ügyfeleket arról, hogy a Jet adagológép megfelel a teljesítmény és a tartósság szigorú tesztjeinek.
| Rólunk és a gyárról
Az ICT az elektronikai gyártási megoldások vezető szállítója saját K+F és termelési létesítményekkel. A 2012-ben alapított 12 000 m²-es területen 89 munkatársunk van, köztük 20 mérnök. Regisztrált alapunk 30 millió dollár, gyors növekedéssel több mint 1600 ügyfelet szolgál ki 72 országban. A gyár szigorú észlelési folyamatokat és robusztus minőségirányítási rendszert követ a magas színvonal biztosítása érdekében. Világszerte lefedjük az SMT, DIP, bevonó és adagoló vonalakat.
