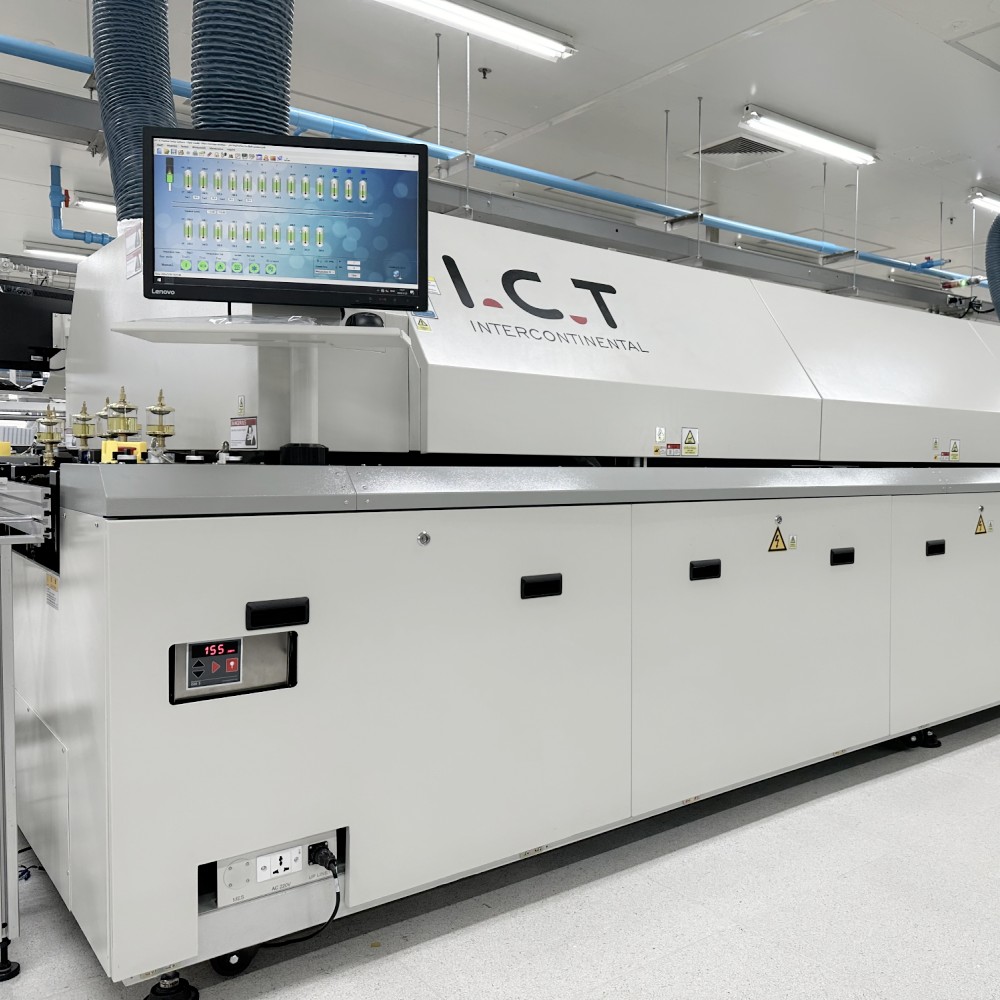

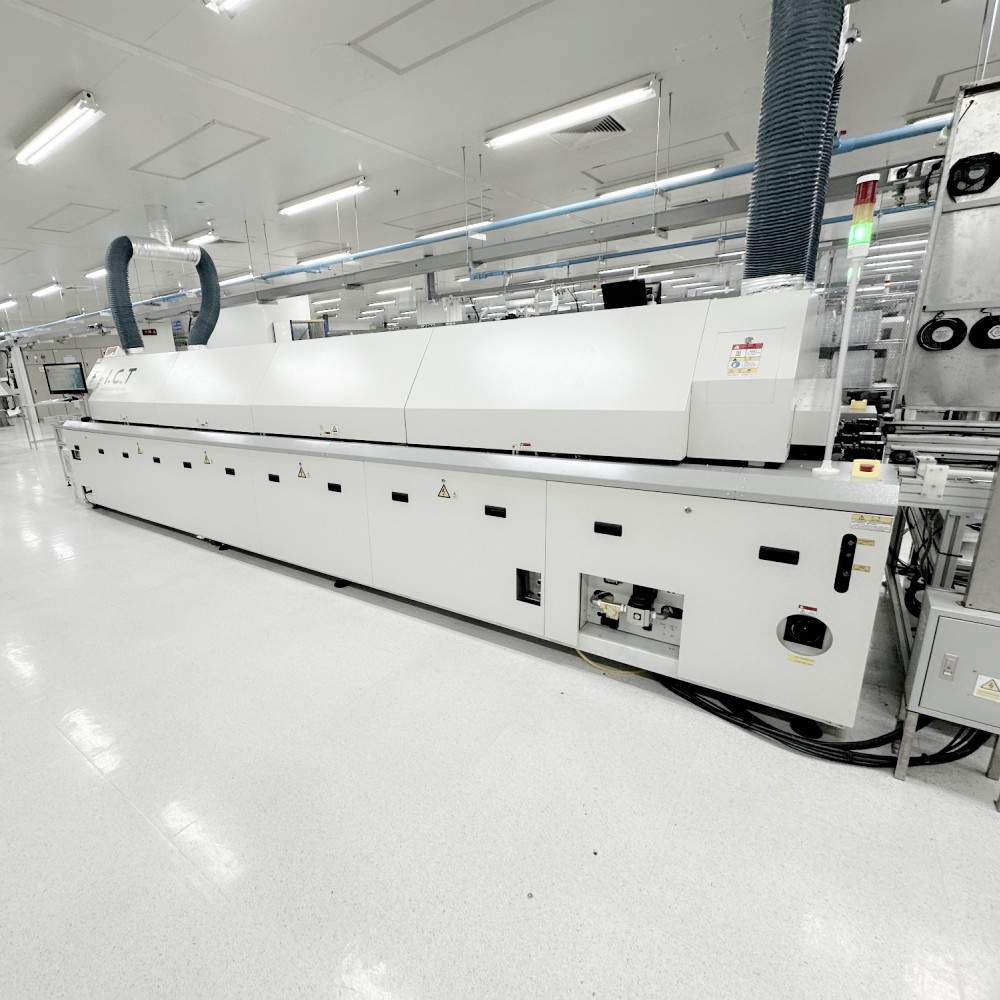

I.C.T-L24 (testreszabott)
I.C.T
Elérhetőség állapota: | |
---|---|
Mennyiség: | |
Bevezetés
Az L sorozatú ólommentes reflow sütő I.C.T kiforrott terméke évekig tartó piaci tesztelés után. Az L sorozatú Reflow sütő hosszú évek óta nagyobb piaci részesedést tudhat magáénak. Páratlan fűtési teljesítménye és hőmérséklet-szabályozó rendszere megfelel a különféle hegesztési eljárások követelményeinek, az I.C.T több éves műszaki kutatás-fejlesztés kristályosítása.
Az L sorozatú ólommentes reflow csúcskategóriás reflow termékek, amelyek elkötelezettek a piaci igények követése iránt, hogy növeljék az ügyfelek versenyképességét. Új tervezési koncepciója teljes mértékben megfelel az egyre változatosabb folyamatok igényeinek, és figyelembe véve az iparág jövőbeli irányát, teljes mértékben alkalmas kommunikációra. , autóelektronika, háztartási gépek, számítógépek és egyéb fogyasztói elektronikai termékek .

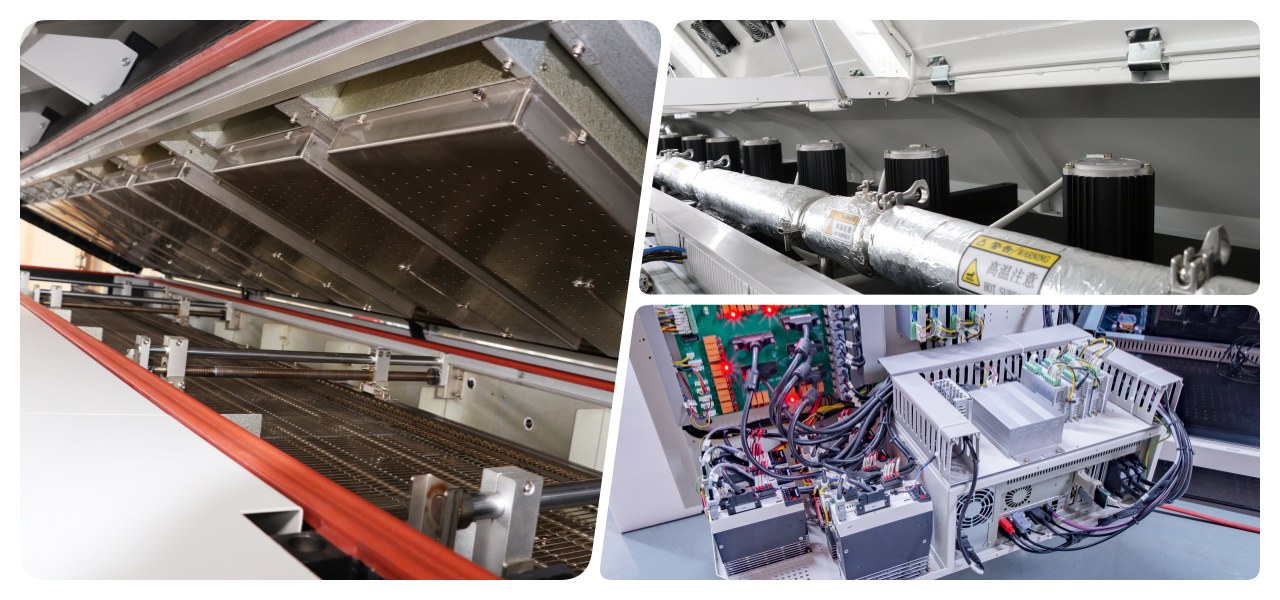

Funkció

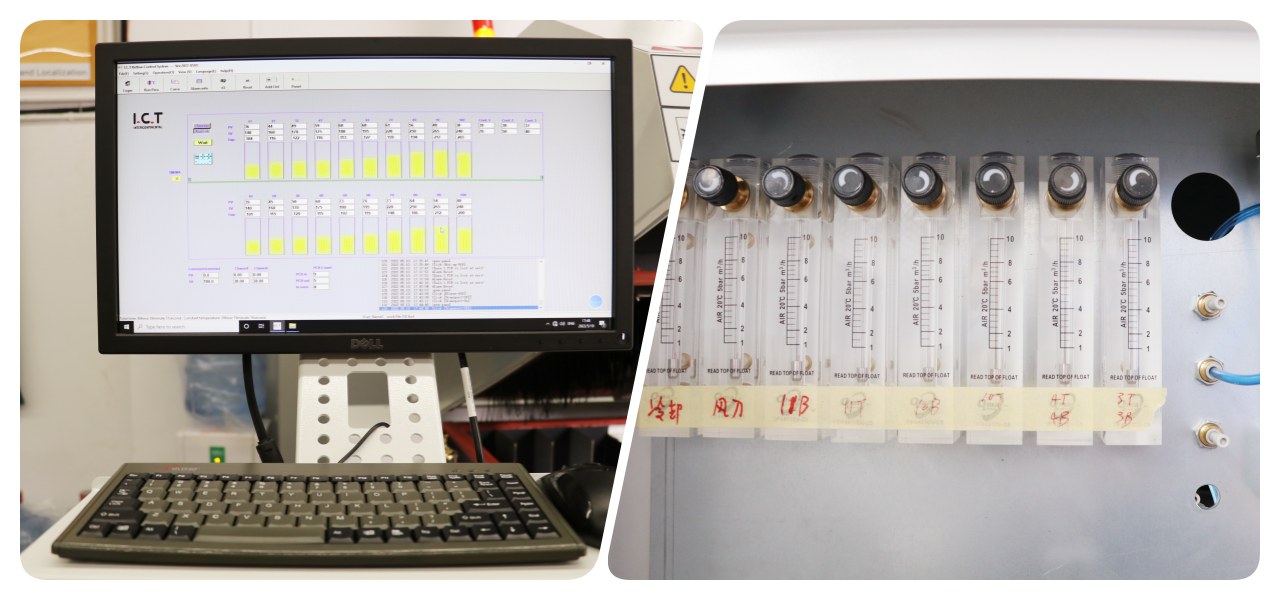

1. Vezérlőrendszer: PC + Siemens PLC vezérlőrendszer, pontos hőmérséklet-szabályozás és stabilabb, 99,99%-nál nagyobb hőmérsékleti stabilitást biztosít.
2. Meleglevegős rendszer: első osztályú fűtőmodul, a legjobb hőmérsékleti zóna-intervallum kialakítása optimális hőmérsékleti egyenletességet és ismétlődést tesz lehetővé. A hatékony felhasználás és a hőkompenzációs hatékonyság kevesebb mint 20 percet vesz igénybe a hőmérsékletszabályozás pontosságától ± 1 ℃ környezeti hőmérsékletig. hőmérséklet stabilizálás.
3. Monitoring szoftver: Windows interfész, hagyományos és egyszerűsített kínai és angol online ingyenes kapcsoló és kezelői jelszókezelés, könnyen kezelhető. Működési rekordok, hőmérsékletgörbe mérési és elemzési funkciók, virtuális szimuláció, hiba öndiagnózis, folyamatfigyelés, automatikus generálás és mentse el a folyamatirányítási dokumentumokat, a hordozószállítás dinamikus megjelenítését.
4. Hűtőrendszer: új hűtőzóna, gyors és egyszerű beállítás, könnyen elérheti a különböző lejtők hűtési igényeit.
5. Hőmérsékletvédelem: harmadik fél túlmelegedés elleni védelmét használó I.C.T, többrétegű védelem a biztonságos működés érdekében.

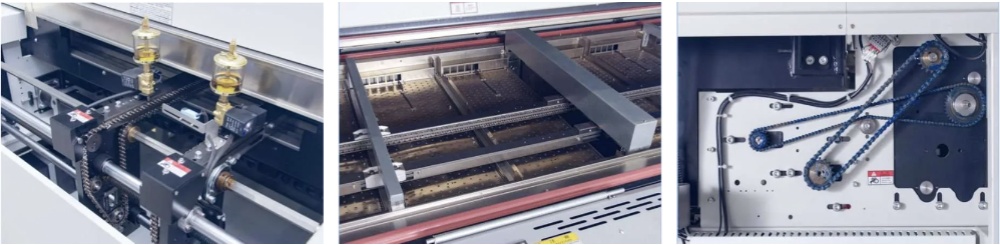

1. A hálószíj + lánc szállítási módja a legtöbb PCB-vel kompatibilis, és több igényt is kielégíthet;
2. A teljes szegmentált vezetősín és több konzolos szerkezet biztosítja a vezetősín párhuzamosságát és stabilitását;
3. Magas hőmérsékletnek ellenálló kenőolaj, szabványos számítógéppel vezérelt töltési ciklus, nincs szükség kézi karbantartásra;
4. Független frekvenciaváltó, import Panasonic motor, számítógépes zárt hurkú átviteli sebesség szabályozás, eltérés ±2%-on belül;
5. Opció: kettős sín az egyes sínek sebességének független szabályozásával;
6. A speciális rugós típusú láncfeszítő berendezés automatikusan beállítja a lánc feszességét, hogy a lánc ne akadjon el;
7. Független sínszélesség-állítás, opcionális központi támaszték.

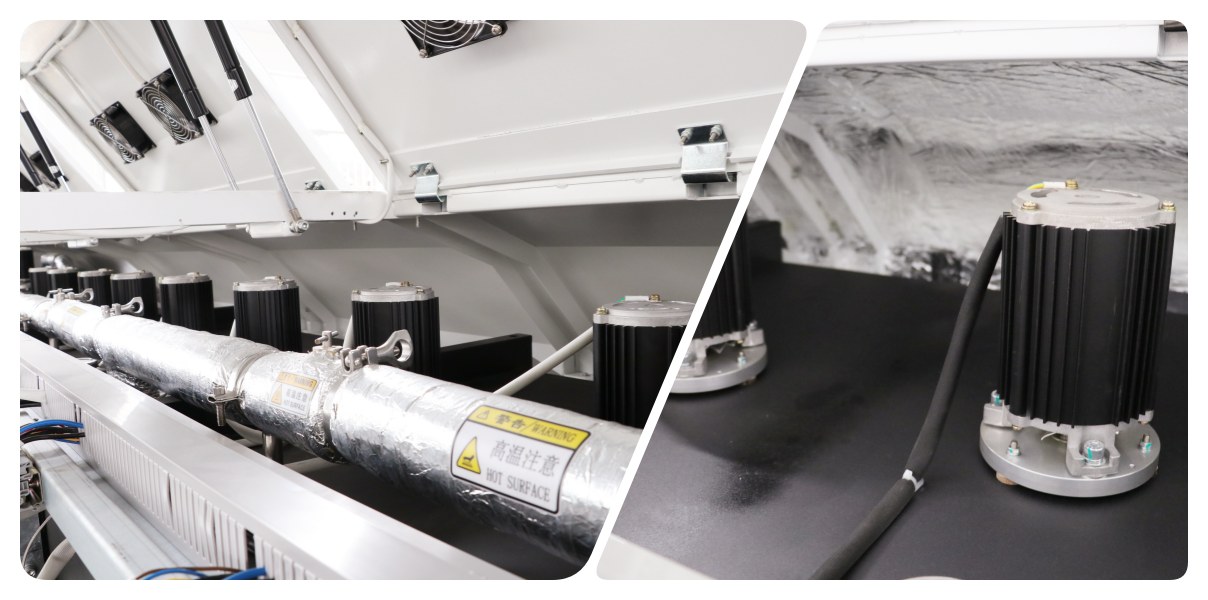

1. Importált, magas hőmérsékletnek ellenálló hosszú tengelyű motor, a felső és alsó hőmérsékleti zónák független inverteres vezérlésével, amely támogatja a fokozatmentes sebességszabályozást 0 és 3000 sebesség között;
2. Speciálisan készült hosszú élettartamú tekercsfűtő magas hőhatékonysággal és érzékenységgel, valamint kis hőtehetetlenséggel;
3. Hatékonyan felgyorsítja a légcsatornát, hogy elegendő keringő levegőmennyiséget biztosítson;
4. Az egyenirányító tábla kiváló minőségű importált alumínium-cink lemezből készül, amely hőkompenzációval és a PCB hővisszanyerésével, magas hőhatékonysággal és jobb egyenletességgel rendelkezik;
5. PID+SSR hőmérséklet-szabályozási módszer, a hőmérsékletszabályozás pontossága eléri a ±1 ℃-ot
6. Minden zóna önállóan vezérelt, és a PID+SSR hőmérséklet-szabályozási módszer jobban megfelel a különböző hőmérsékleti görbéknek.
Ha személyre szabott 24 zónás PCB SMT Reflow sütőgépet szeretne, kérjük vegye fel velünk a kapcsolatot >>
Modell | L8 | L10 |
Méretek (H*Sz*Ma)mm | 500x1300x1530 | 5800x1300x1530 |
Súly | kb. 2100 kg | kb. 2315 kg |
Fűtési zónák száma | Up8/Bottom8 | Fel10/Alul10 |
Fűtési zónák hossza | 3110 mm | 3892 mm |
Sínszélesség beállítása | Kézi beállítás (opció: automatikus) | |
Kipufogógáz térfogata | 10M3/perc*2 Kipufogó | |
Vezérlőrendszer | PLC+számítógép | |
Hőmérsékletszabályozási módszer | PID + SSR | |
Átviteli ügynök | Lánc + háló | |
Elektromos ellátás szükséges | 5 vezetékes rendszer 3P, N, PE 380 VAC ± 5%, 50 Hz. Egyéb feszültség kérésre | |
Bemelegítési teljesítmény | 64 kW | 80 kW |
Energiafogyasztás | 10 kW | 12 kW |
Felmelegedési idő | Kb. 25 perc | |
Temp. Beállítási tartomány | Szobahőmérséklet - 300°C | |
Szállítószalag magassága | 900+/-20mm | |
Szállítószalag sebességtartomány | 300-2000 mm/mi | |
Fix sínoldal | Elöl fix (opció: hátsó fix) | |
Hűtési módszer | Kényszerlevegős motor és ventilátor (standard) |
* Az I.C.T folyamatosan dolgozik a minőségen és a teljesítményen, a specifikációk és a megjelenés külön értesítés nélkül frissíthető.
Bevezetés
Az L sorozatú ólommentes reflow sütő I.C.T kiforrott terméke évekig tartó piaci tesztelés után. Az L sorozatú Reflow sütő hosszú évek óta nagyobb piaci részesedést tudhat magáénak. Páratlan fűtési teljesítménye és hőmérséklet-szabályozó rendszere megfelel a különféle hegesztési eljárások követelményeinek, az I.C.T több éves műszaki kutatás-fejlesztés kristályosítása.
Az L sorozatú ólommentes reflow csúcskategóriás reflow termékek, amelyek elkötelezettek a piaci igények követése iránt, hogy növeljék az ügyfelek versenyképességét. Új tervezési koncepciója teljes mértékben megfelel az egyre változatosabb folyamatok igényeinek, és figyelembe véve az iparág jövőbeli irányát, teljes mértékben alkalmas kommunikációra. , autóelektronika, háztartási gépek, számítógépek és egyéb fogyasztói elektronikai termékek .
Funkció
1. Vezérlőrendszer: PC + Siemens PLC vezérlőrendszer, pontos hőmérséklet-szabályozás és stabilabb, 99,99%-nál nagyobb hőmérsékleti stabilitást biztosít.
2. Meleglevegős rendszer: első osztályú fűtőmodul, a legjobb hőmérsékleti zóna-intervallum kialakítása optimális hőmérsékleti egyenletességet és ismétlődést tesz lehetővé. A hatékony felhasználás és a hőkompenzációs hatékonyság kevesebb mint 20 percet vesz igénybe a hőmérsékletszabályozás pontosságától ± 1 ℃ környezeti hőmérsékletig. hőmérséklet stabilizálás.
3. Monitoring szoftver: Windows interfész, hagyományos és egyszerűsített kínai és angol online ingyenes kapcsoló és kezelői jelszókezelés, könnyen kezelhető. Működési rekordok, hőmérsékletgörbe mérési és elemzési funkciók, virtuális szimuláció, hiba öndiagnózis, folyamatfigyelés, automatikus generálás és mentse el a folyamatirányítási dokumentumokat, a hordozószállítás dinamikus megjelenítését.
4. Hűtőrendszer: új hűtőzóna, gyors és egyszerű beállítás, könnyen elérheti a különböző lejtők hűtési igényeit.
5. Hőmérsékletvédelem: harmadik fél túlmelegedés elleni védelmét használó I.C.T, többrétegű védelem a biztonságos működés érdekében.
1. A hálószíj + lánc szállítási módja a legtöbb PCB-vel kompatibilis, és több igényt is kielégíthet;
2. A teljes szegmentált vezetősín és több konzolos szerkezet biztosítja a vezetősín párhuzamosságát és stabilitását;
3. Magas hőmérsékletnek ellenálló kenőolaj, szabványos számítógéppel vezérelt töltési ciklus, nincs szükség kézi karbantartásra;
4. Független frekvenciaváltó, import Panasonic motor, számítógépes zárt hurkú átviteli sebesség szabályozás, eltérés ±2%-on belül;
5. Opció: kettős sín az egyes sínek sebességének független szabályozásával;
6. A speciális rugós típusú láncfeszítő berendezés automatikusan beállítja a lánc feszességét, hogy a lánc ne akadjon el;
7. Független sínszélesség-állítás, opcionális központi támaszték.
1. Importált, magas hőmérsékletnek ellenálló hosszú tengelyű motor, a felső és alsó hőmérsékleti zónák független inverteres vezérlésével, amely támogatja a fokozatmentes sebességszabályozást 0 és 3000 sebesség között;
2. Speciálisan készült hosszú élettartamú tekercsfűtő magas hőhatékonysággal és érzékenységgel, valamint kis hőtehetetlenséggel;
3. Hatékonyan felgyorsítja a légcsatornát, hogy elegendő keringő levegőmennyiséget biztosítson;
4. Az egyenirányító tábla kiváló minőségű importált alumínium-cink lemezből készül, amely hőkompenzációval és a PCB hővisszanyerésével, magas hőhatékonysággal és jobb egyenletességgel rendelkezik;
5. PID+SSR hőmérséklet-szabályozási módszer, a hőmérsékletszabályozás pontossága eléri a ±1 ℃-ot
6. Minden zóna önállóan vezérelt, és a PID+SSR hőmérséklet-szabályozási módszer jobban megfelel a különböző hőmérsékleti görbéknek.
Ha személyre szabott 24 zónás PCB SMT Reflow sütőgépet szeretne, kérjük vegye fel velünk a kapcsolatot >>
Modell | L8 | L10 |
Méretek (H*Sz*Ma)mm | 500x1300x1530 | 5800x1300x1530 |
Súly | kb. 2100 kg | kb. 2315 kg |
Fűtési zónák száma | Up8/Bottom8 | Fel10/Alul10 |
Fűtési zónák hossza | 3110 mm | 3892 mm |
Sínszélesség beállítása | Kézi beállítás (opció: automatikus) | |
Kipufogógáz térfogata | 10M3/perc*2 Kipufogó | |
Vezérlőrendszer | PLC+számítógép | |
Hőmérsékletszabályozási módszer | PID + SSR | |
Átviteli ügynök | Lánc + háló | |
Elektromos ellátás szükséges | 5 vezetékes rendszer 3P, N, PE 380 VAC ± 5%, 50 Hz. Egyéb feszültség kérésre | |
Bemelegítési teljesítmény | 64 kW | 80 kW |
Energiafogyasztás | 10 kW | 12 kW |
Felmelegedési idő | Kb. 25 perc | |
Temp. Beállítási tartomány | Szobahőmérséklet - 300°C | |
Szállítószalag magassága | 900+/-20mm | |
Szállítószalag sebességtartomány | 300-2000 mm/mi | |
Fix sínoldal | Elöl fix (opció: hátsó fix) | |
Hűtési módszer | Kényszerlevegős motor és ventilátor (standard) |
* Az I.C.T folyamatosan dolgozik a minőségen és a teljesítményen, a specifikációk és a megjelenés külön értesítés nélkül frissíthető.
GYIK:
K: Miért hívják reflow-nak?
V: Az SMT (Surface Mount Technology) 'reflow' kifejezés a forrasztópaszta forrasztás közbeni olvasztásának folyamatára utal.A forraszanyag szabályozott olvasztása és újraszilárdítása biztonságos kapcsolatokat hoz létre az alkatrészek és a PCB-k között.
K: Melyek a visszafolyó sütő alkatrészei?
V: Az SMT reflow kemence általában fűtőelemeket, szállítórendszert, termikus zónákat, hőmérséklet-szabályozókat, fluxuskezelést és kipufogórendszereket tartalmaz.Ezek az alkatrészek együtt működnek a precíz forrasztás érdekében a PCB összeszerelés során.
K: Hányszor lehet újraforrasztani?
V: Az SMT legmagasabb forrasztási sértetlenségének és általános megbízhatóságának megőrzése érdekében általában ajánlott a nyomtatott áramköri lapon (PCB) az újrafolyatásos forrasztást egy vagy legfeljebb kétszer korlátozni.A gyakori visszafolyások hőterhelésnek tehetik ki az alkatrészeket.
K: Milyen hőmérsékletű a visszafolyó forrasztás?
V: Az SMT reflow forrasztásánál használt hőmérséklet a használt forrasztópasztától függően változik.A hőmérséklet általában körülbelül 200 °C és 250 °C (392 °F és 482 °F) között van.Ezeket a hőmérsékleteket gondosan szabályozzák, hogy biztosítsák a megfelelő forrasztási kötésképződést az újrafolytatási folyamat során.
GYIK:
K: Miért hívják reflow-nak?
V: Az SMT (Surface Mount Technology) 'reflow' kifejezés a forrasztópaszta forrasztás közbeni olvasztásának folyamatára utal.A forraszanyag szabályozott olvasztása és újraszilárdítása biztonságos kapcsolatokat hoz létre az alkatrészek és a PCB-k között.
K: Melyek a visszafolyó sütő alkatrészei?
V: Az SMT reflow kemence általában fűtőelemeket, szállítórendszert, termikus zónákat, hőmérséklet-szabályozókat, fluxuskezelést és kipufogórendszereket tartalmaz.Ezek az alkatrészek együtt működnek a precíz forrasztás érdekében a PCB összeszerelés során.
K: Hányszor lehet újraforrasztani?
V: Az SMT legmagasabb forrasztási sértetlenségének és általános megbízhatóságának megőrzése érdekében általában ajánlott a nyomtatott áramköri lapon (PCB) az újrafolyatásos forrasztást egy vagy legfeljebb kétszer korlátozni.A gyakori visszafolyások hőterhelésnek tehetik ki az alkatrészeket.
K: Milyen hőmérsékletű a visszafolyó forrasztás?
V: Az SMT reflow forrasztásánál használt hőmérséklet a használt forrasztópasztától függően változik.A hőmérséklet általában körülbelül 200 °C és 250 °C (392 °F és 482 °F) között van.Ezeket a hőmérsékleteket gondosan szabályozzák, hogy biztosítsák a megfelelő forrasztási kötésképződést az újrafolytatási folyamat során.
I.C.T – Cégünk
Az I.C.T-ról:
Az I.C.T a gyártervezési megoldások vezető szállítója.3 teljes tulajdonú gyárunk van, amelyek biztosítják professzionális tanácsadás és szolgáltatások globális ügyfelek számára.Több mint 22 éve foglalkozunk elektronikával átfogó megoldásokat.Nemcsak teljes felszerelést biztosítunk, hanem teljes körű műszaki megoldást is támogatást és szolgáltatásokat, és ésszerűbb szakmai tanácsokat adjon az ügyfeleknek.Sok ügyfelünknek segítünkv LED-, TV-, mobiltelefon-, DVB-, EMS- és más iparágakban gyárak felállítása a világ minden táján.Mi vagyunk LED-, TV-, mobiltelefon-, DVB-, EMS- és más iparágakban gyárak felállítása a világ minden táján.Mi vagyunk megbízható.

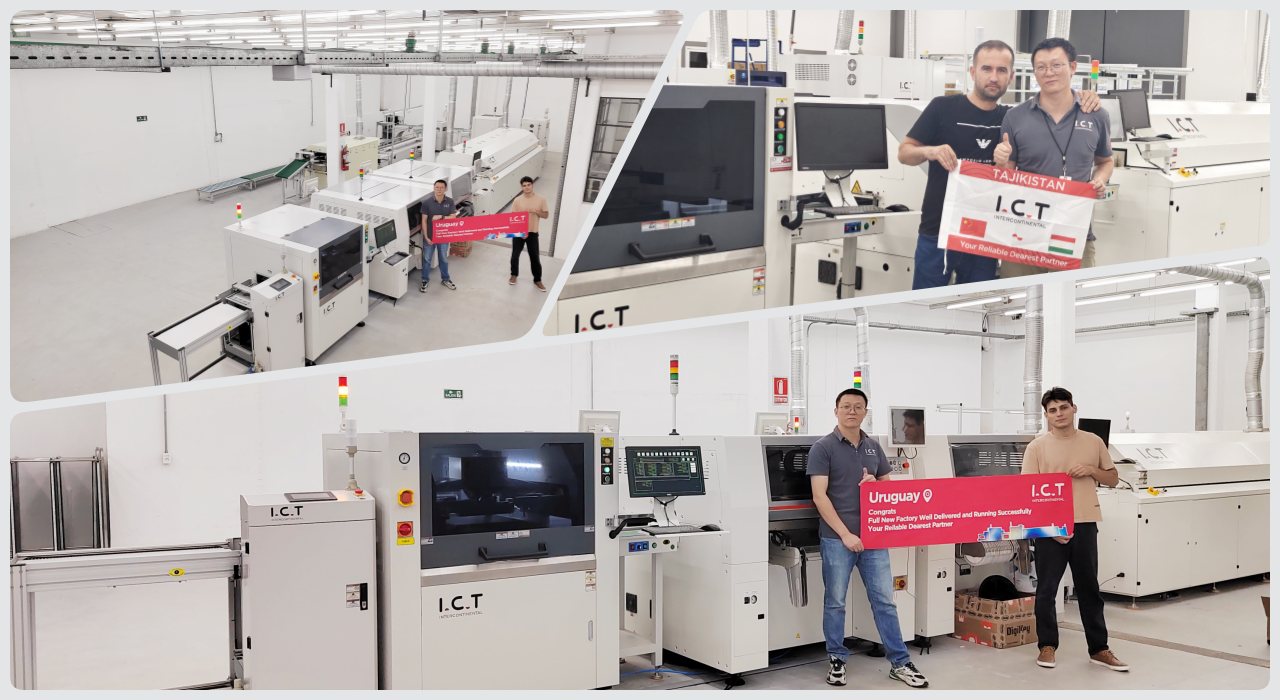

Kiállítás
I.C.T – Cégünk
Az I.C.T-ról:
Az I.C.T a gyártervezési megoldások vezető szállítója.3 teljes tulajdonú gyárunk van, amelyek biztosítják professzionális tanácsadás és szolgáltatások globális ügyfelek számára.Több mint 22 éve foglalkozunk elektronikával átfogó megoldásokat.Nemcsak teljes felszerelést biztosítunk, hanem teljes körű műszaki megoldást is támogatást és szolgáltatásokat, és ésszerűbb szakmai tanácsokat adjon az ügyfeleknek.Sok ügyfelünknek segítünkv LED-, TV-, mobiltelefon-, DVB-, EMS- és más iparágakban gyárak felállítása a világ minden táján.Mi vagyunk LED-, TV-, mobiltelefon-, DVB-, EMS- és más iparágakban gyárak felállítása a világ minden táján.Mi vagyunk megbízható.
Kiállítás

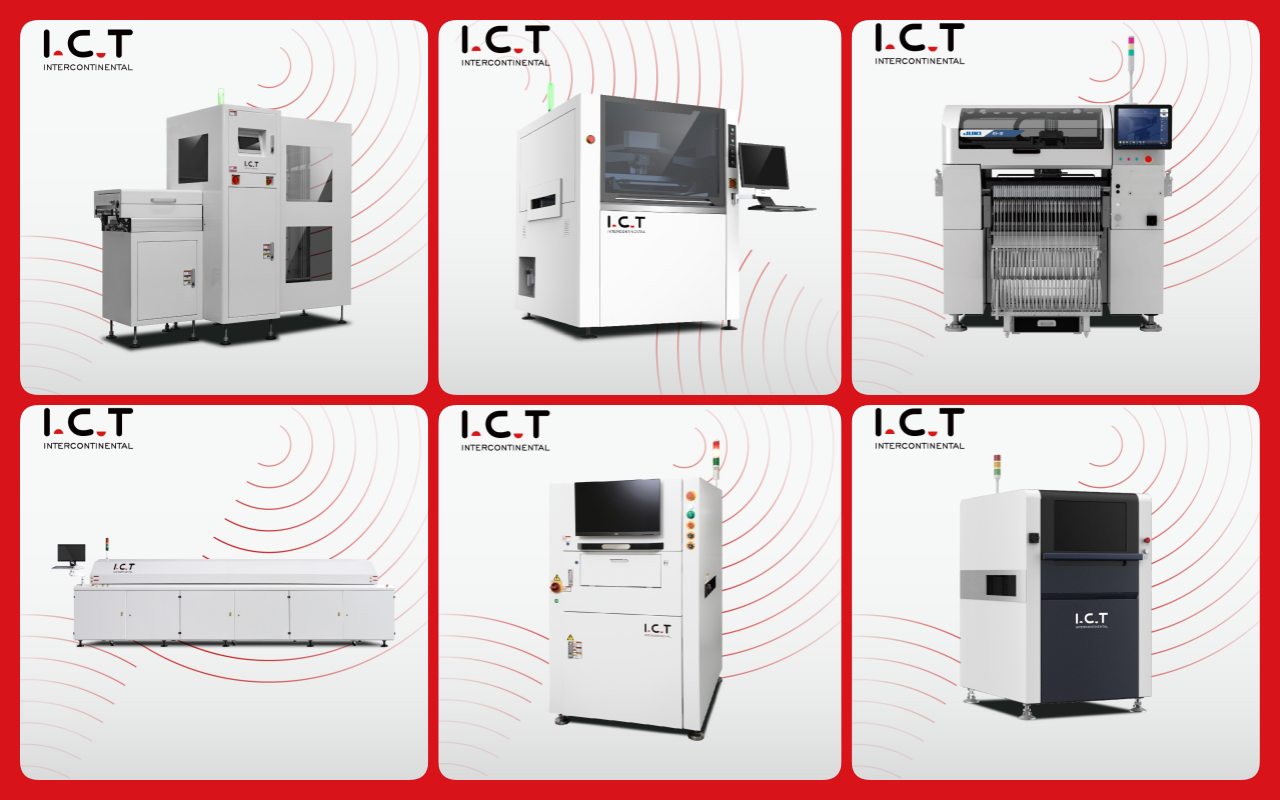

Az SMT gyári beállításához a következőket kínáljuk:
