ICT-6561
I.C.T
| Mennyiség: | |
|---|---|
| Fejlett automatikus stencilnyomtató
Az ICT SMT teljesen automatikus stencilnyomtatója a legjobb választás a modern PCB-összeállításokhoz. Ez a gép nagy pontosságot és sebességet kínál, 7 másodperces nyomtatási ciklussal és ±0,025 mm-es pontossággal. Automatizálja a forrasztópaszta alkalmazását, csökkenti a kézi hibákat és a hulladékot, miközben javítja a minőséget. Olyan iparágakhoz tervezték, mint a fogyasztói elektronika, a LED-ek és az autóipar, automatikus PCB-kalibrációval, állítható gumibetét-nyomással és sablontisztítással. Az ICT integrálja az Ipar 4.0 és a MES rendszereket az intelligens gyári megoldások érdekében. A Windows 10 rendszeren való egyszerű kezelhetőségnek és a legjobb márkák tartós anyagainak köszönhetően hosszú távú megbízhatóságot biztosít. Ez a nyomtató segít a gyáraknak növelni a termelékenységet, és hatékony, stabil teljesítménnyel kielégíteni a különféle igényeket.
| Jellemző
Ez az SMD szitanyomtató ±0,03 mm-es nyomtatási pontosságot biztosít az egységes gyűrűvel és koaxiális fényforrásokkal rendelkező fejlett látórendszernek köszönhetően. Pontosan azonosítja a különböző nyomtatott áramköri táblákat, így tökéletes illeszkedést biztosít az ónozáshoz és az FPC-hez, ami javítja a gyártás általános minőségét.
Az automatikus sablonnyomtató fejlett fel-le illesztési rendszert tartalmaz, amely a különböző PCB-típusokhoz igazodik. Ez a funkció biztosítja a sablon pontos elhelyezését, csökkenti a hibákat és javítja a hatékonyságot a nagy sebességű elektronikai gyártási folyamatokban.
Egyedülálló permetező tisztítórendszerrel felszerelt, száraz, nedves és kézi tisztítási lehetőségeket kínál. A különálló CCD- és tisztítókialakítás, amelyet szoftver vezérel, fogyóeszközöket takarít meg, és tiszta sablont tart fenn, így egyenletes nyomtatási minőséget biztosít az idő múlásával.
| Specifikáció
| Modell | ICT-4034 | ICT5134 | ICT-5151 |
| Keretméret (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB mérete (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Szállítási irány | Baloldali; Jobboldali; Bal-bal; Jobboldali | ||
| Támogató rendszer | Mágneses tű/felfelé mutató asztal beállított/támogató blokk | ||
| Befogórendszer | Oldalsó rögzítés (vákuumfúvóka, automata visszahúzható Z nyomás opcionális) | ||
| Nyomtatófej | Két független motoros nyomtatófej | ||
| A gumibetét típusa | Rozsdamentes acél (standard), műanyag | ||
| Tisztító rendszer | Száraz, nedves, vákuum | ||
| Ellenőrzés | 2D ellenőrzés (standard) | ||
| Tápegység | AC:220±10%,50/60HZ,3Kw | ||
| Ellenőrzési módszer | PC-vezérlés | ||
| Dimenzió (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modell | ICT-6534 | ICT-6561 | ICT-9060 |
| Keretméret (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB mérete (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenzió (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* Az IKT folyamatosan dolgozik a minőségen és a teljesítményen, a specifikációk és a megjelenés külön értesítés nélkül frissíthető.

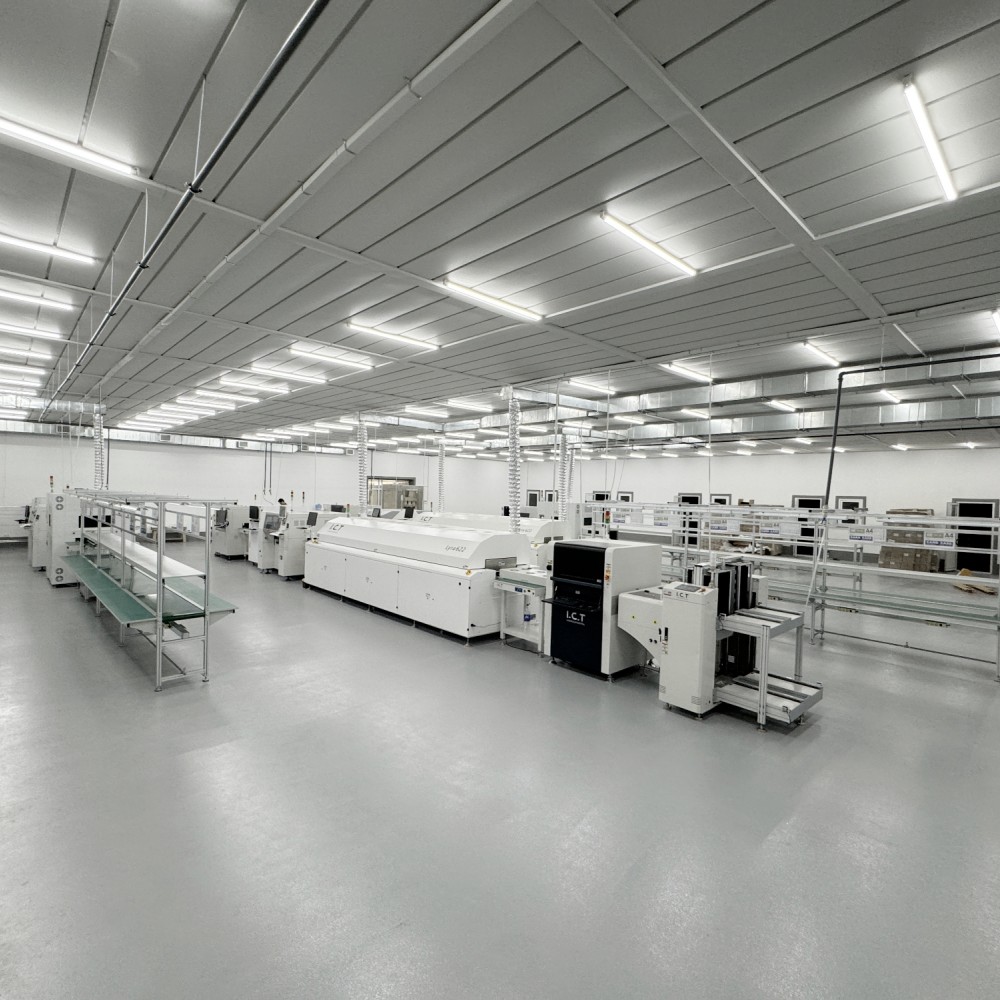

| SMT vonali berendezések listája
Kiváló minőségű PCBA gyártósorunk fejlett berendezésekkel rendelkezik a hatékony és precíz PCB összeszerelés érdekében. A teljesen automatizált SMT sorozat tartalmaz egy rakodót, egy automatikus nyomtatót a forrasztópaszta pontos felhordásához, egy pick-and-place gépet a precíz alkatrészek elhelyezéséhez, egy újrafolyó sütőt a megbízható forrasztáshoz, valamint egy AOI rendszert az alapos hibavizsgálathoz. Ez a kiváló minőségű PCBA gyártósor zökkenőmentes működést, nagy megbízhatóságot és alacsony költségű SMT összeszerelést biztosít, megfelelve a különféle iparági követelményeknek.
| Terméknév | Cél az SMT vonalban |
|---|---|
| PCB rakodó | A csupasz PCB-ket automatikusan betölti a vonalra. |
| Forrasztott paszta nyomtató | A forrasztópasztát pontosan nyomtatja a nyomtatott áramköri lapokra. |
| Pick and Place Machine | Pontosan rögzíti az alkatrészeket a PCB-kre. |
| Újracsomagolási sütő | Megolvasztja a forraszt, hogy szilárd kötéseket hozzon létre. |
| AOI gép | Megvizsgálja a forrasztási kötéseket és az elhelyezési hibákat. |
| SPI gép | Ellenőrzi a forrasztópaszta magasságát és minőségét. |
| Nyomkövethetőség | Rögzíti és nyomon követi a gyártási adatokat: lézeres jelölőgép / címke rögzítő / tintasugaras nyomtató |
| Ügyfél-esettanulmány
2025-ben ICT mérnökök ellátogattak egy otthoni LED világítástechnikai gyárba, hogy automata sablonnyomtató rendszert telepítsenek. Az ügyfélnek egy kompakt, 16 x 2,7 méteres U-alakú berendezésre volt szüksége 21 x 5 méteres térben. 2 nap telepítés és 6 nap betanítás után a projekt sikeresen lezajlott, a megrendelő gyártási igényeit szakértői támogatással kielégítve.
| Szerviz és képzési támogatás
Az ICT professzionális telepítési, karbantartási és oktatási szolgáltatásokat nyújt. Csapatunk gondoskodik a zökkenőmentes működésről, és folyamatos technikai segítséget nyújt az ügyfeleknek az elektronikai képernyősablonnyomtatók használatának optimalizálásához.
| Vásárlói vélemények
Ügyfeleink nagyra értékelik mérnökeink szakértelmét a beállítás során, valamint a szitasablonnyomtató megbízható teljesítményét. A biztonságos csomagolást és a műszaki kérdésekre adott gyors válaszokat is dicsérik, tartós bizalmat építve megoldásainkba.
| Tanúsítványok és szabványok
Az ICT rendelkezik CE, RoHS, ISO9001 és több szabadalommal, ami azt mutatja, hogy a biztonságra és az innovációra összpontosítunk. Ezek a tanúsítványok biztosítják, hogy elektronikai stencilnyomtatónk megfelel a globális minőségi szabványoknak.
| Az ICT cégről és gyárunkról
A 2012-ben alapított ICT több mint 25 éves tapasztalattal rendelkező megbízható elektronikai megoldásszolgáltató. 89 munkatársunkkal, 20 mérnökünkkel és 12000 m²-es létesítményünkkel házon belül végezzük a kutatás-fejlesztést és a termelést. Üzemünk 72 országban több mint 1600 ügyfelet szolgál ki, szigorú minőség-ellenőrzést és robusztus irányítási rendszert alkalmaz, ami világszerte gyors növekedést eredményez.
