| Az SMT automatikus forrasztópaszta nyomtató áttekintése
Hatékony automatikus SMT stencilnyomtató a modern SMT-vonalakhoz
Az ICT SMT automatikus forrasztópaszta nyomtatója fejlett automatizálást kínál a forrasztópaszta pontos felhordásához az SMT folyamatokban. Ez a nagy pontosságú PCB stencilnyomtató 7 másodperces nyomtatási ciklust, ±0,01 mm-es pozicionálási ismételhetőséget és ±0,025 mm-es pontosságot kínál. Tartalmazza az automatikus PCB-kalibrálást, a gumibetét nyomásának beállítását, a nyomtatást és a sablontisztítást a hibák és a költségek minimalizálása érdekében. Az olyan csúcskomponensek felhasználásával, mint a Panasonic szervomotorok és a Rexroth vezetők, támogatja a ragasztónyomtatást és az adatcseréhez az Industry 4.0/MES szabványt. Alkalmas elektronikai, autóipari, LED-es és sok más számára, ez a PCB nyomtatógép Smt Stencil SMEMA-n keresztül csatlakozik a zökkenőmentes vonalak érdekében. Az ICT minőségellenőrzése és az egész világra kiterjedő szolgáltatása segíti a műveletek méretezését, javítja a hozamot és csökkenti a hulladékot minden Smt Paste nyomtató-beállításnál.
| Jellemző
A kettős léptetőmotoros ívhíd felfüggesztő feje egymástól függetlenül vezérli a gumibetéteket az egyenletes nyomás (0-15 kg) és sebesség (10-200 mm/sec) érdekében. A pontosság eléri a ±0,025 mm-t, 45°/55°/60° szögben forrasztásnál vagy ragasztónál. A valós idejű visszacsatolás kiegyenlíti a nyomást, hogy ideális pasztaformákat alakítsanak ki, elkerülve a hidak vagy hiányosságok kialakulását. A programozható elválasztás finoman megemeli a gumibetétet, a sablont és a nyomtatott áramkört. Az SMT Automatic Solder Paste Printer magja kezeli a finom osztású részeket, csökkenti a pasztahulladékot, és egyenletes eredményeket biztosít a nagy igényeket támasztó automatikus SMT stencilnyomtató alkalmazásokban.
A szalagos szállítószalagok motoros pontossággal mozgatják a PCB-ket akár 1500 mm/s sebességgel, hogy megakadályozzák az elakadásokat. Oldalsó bilincsek, vákuumfúvókák és opcionális Z-nyomású biztonsági táblák a tökéletes stencilkontaktusért. Magasság beállítása 900±20 mm, rugalmas irányokkal. A mágneses tűk és az állítható asztalok kevesebb, mint 1%-os vetemedést kezelnek. A termékcsere kevesebb mint 5 percet vesz igénybe. A tartós NSK csapágyak és az IKO vezetők csökkentik az állásidőt. Ez a rendszer a nagy pontosságú PCB stencilnyomtatóban támogatja a zökkenőmentes áramlást a teljes PCB nyomtatógép Smt Stencil vonalakban.
Az opciók között szerepel száraz, nedves, porszívózás vagy kézi tisztítás, a biztonság kedvéért leválasztott CCD-vel. Még a spray is elosztja az alkoholt fentről lefelé, a szoftver korlátozza a felhasználást az erőforrások megtakarítása érdekében. Az erős kipufogómotor erős vákuumot tart fenn. A nyomtatás utáni automatikus tisztítás gyorsan eltávolítja a lyukakat. Ezzel a funkcióval az Smt Paste Printer hosszabb ideig működőképes, megelőzve a hibákat és támogatva a meghosszabbított futást bármely Automatic SMT Stencil Printer környezetben.
| Specifikáció
| Modell | ICT-4034 | ICT5134 | ICT-5151 |
| Keretméret (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB mérete (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Szállítási irány | Baloldali; Jobboldali; Bal-bal; Jobboldali | ||
| Támogató rendszer | Mágneses tű/felfelé mutató asztal beállított/támogató blokk | ||
| Befogórendszer | Oldalsó rögzítés (vákuumfúvóka, automata visszahúzható Z nyomás opcionális) | ||
| Nyomtatófej | Két független motoros nyomtatófej | ||
| A gumibetét típusa | Rozsdamentes acél (standard), műanyag | ||
| Tisztító rendszer | Száraz, nedves, vákuum | ||
| Ellenőrzés | 2D ellenőrzés (standard) | ||
| Tápegység | AC:220±10%,50/60HZ,3Kw | ||
| Ellenőrzési módszer | PC-vezérlés | ||
| Dimenzió (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modell | ICT-6534 | ICT-6561 | ICT-9060 |
| Keretméret (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB mérete (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenzió (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* Az IKT folyamatosan dolgozik a minőségen és a teljesítményen, a specifikációk és a megjelenés külön értesítés nélkül frissíthető.
| SMT vonali berendezések listája

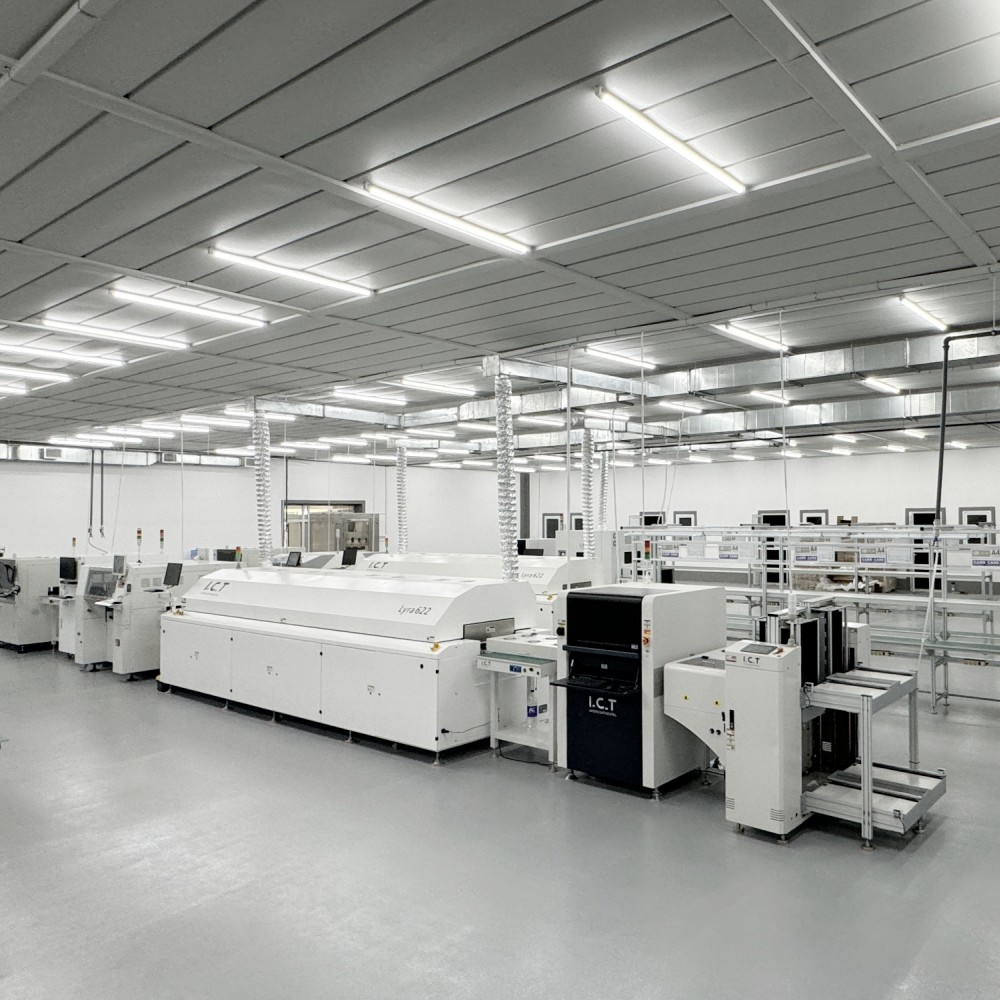

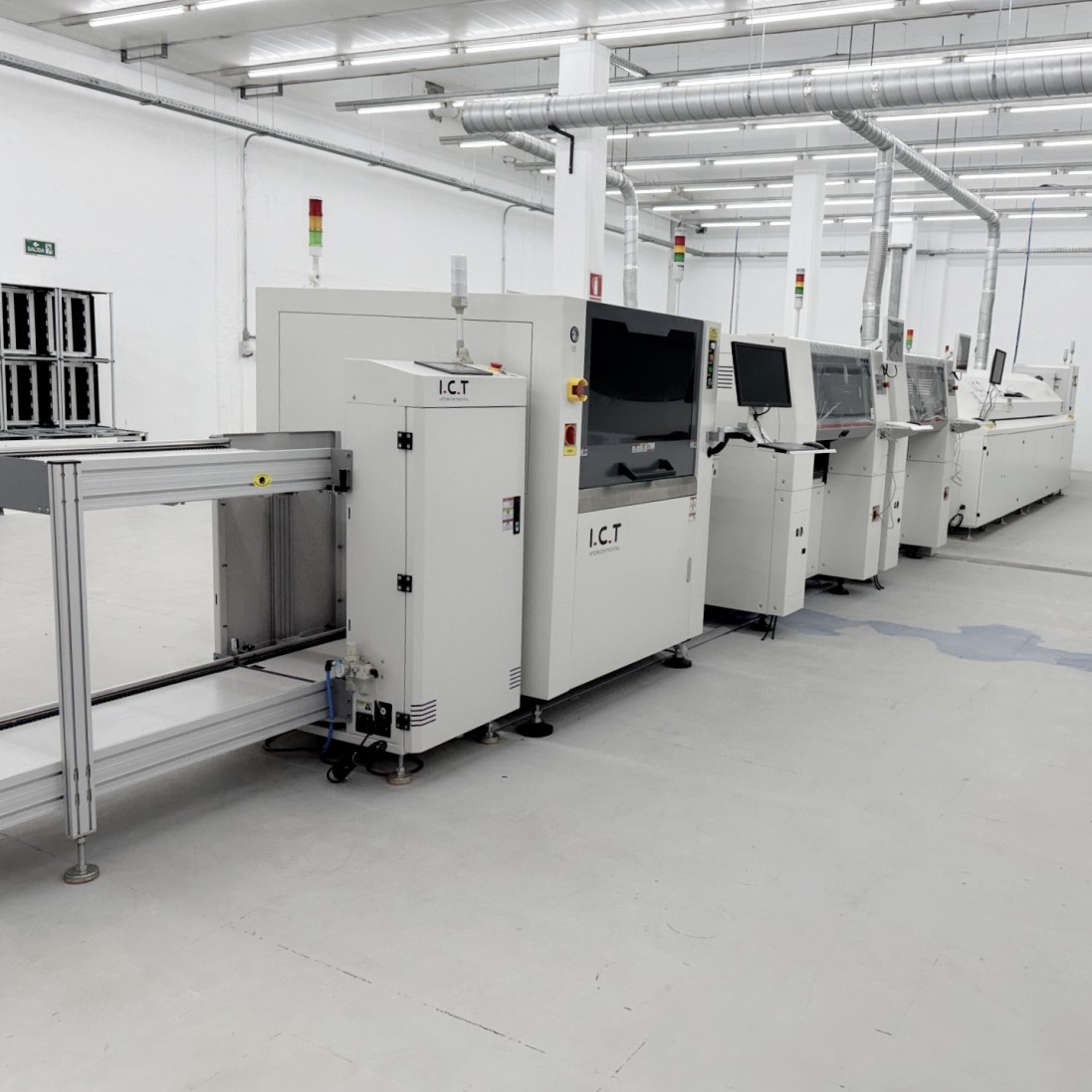

Kiváló minőségű PCBA gyártósorunk fejlett berendezésekkel rendelkezik a hatékony és precíz PCB összeszerelés érdekében. A teljesen automatizált SMT sorozat tartalmaz egy rakodót, egy automatikus nyomtatót a forrasztópaszta pontos felhordásához, egy pick-and-place gépet a precíz alkatrészek elhelyezéséhez, egy újrafolyó sütőt a megbízható forrasztáshoz, valamint egy AOI rendszert az alapos hibavizsgálathoz. Ez a kiváló minőségű PCBA gyártósor zökkenőmentes működést, nagy megbízhatóságot és alacsony költségű SMT összeszerelést biztosít, megfelelve a különféle iparági követelményeknek.
| Terméknév | Cél az SMT vonalban |
|---|---|
| PCB rakodó | A csupasz PCB-ket automatikusan betölti a vonalra. |
| Forrasztott paszta nyomtató | A forrasztópasztát pontosan nyomtatja a nyomtatott áramköri lapokra. |
| Pick and Place Machine | Pontosan rögzíti az alkatrészeket a PCB-kre. |
| Újracsomagolási sütő | Megolvasztja a forraszt, hogy szilárd kötéseket hozzon létre. |
| AOI gép | Megvizsgálja a forrasztási kötéseket és az elhelyezési hibákat. |
| SPI gép | Ellenőrzi a forrasztópaszta magasságát és minőségét. |
| Nyomkövethetőség | Rögzíti és nyomon követi a gyártási adatokat: lézeres jelölőgép / címke rögzítő / tintasugaras nyomtató |
| Videó az ügyfelek sikeréről
Az ICT-mérnökök Észak-Amerikába utaztak, hogy két teljes SMT-vonalat telepítsenek egy szépségápolási eszközök gyártója számára. Berendezéssel lefedett lézeres jelölők, SMT automatikus forrasztópaszta nyomtató SPI-vel, Panasonic szerelők, Heller reflow sütők, AOI rendszerek, szállítószalagok, PCBA alátétek és forrasztópaszta tároló egységek. A kihívások ellenére teljes körű telepítést, összehangolást, szoftverintegrációt és optimalizálást végeztünk. A gyakorlati képzés felhatalmazta a helyi személyzetet, a gyors javítások pedig gördülékeny indítást biztosítottak. A vonalak 99%-os rendelkezésre állást értek el, és a tervezettnél hamarabb elvégezték az átvételi teszteket. Az ügyfél most kiváló minőségű termékekkel látja el a globális piacokat. Ez az eset az ICT erejét mutatja a nemzetközi projektekben, teljes körű megoldásokat kínálva a hatékony, méretezhető termeléshez.
| Szerviz és képzési támogatás
Teljes körű támogatási és képzési programok
Az ICT teljes körű segítséget nyújt SMT automatikus forrasztópaszta nyomtatójához, az igényfelméréstől és a vonaltervezéstől a telepítésig. Globális szakértőink irányítják a helyszíni beállítást, üzembe helyezést és más gépekhez való csatlakozást. A képzés kiterjed az üzemeltetésre, a karbantartásra, a hibadiagnosztikára és a MES/Industry 4.0 kapcsolatra, személyesen vagy online. Nyolc fiókkal 24 órás távoli segítséget, alkatrészleltárt és rendszeres ellenőrzéseket biztosítunk a csúcsteljesítmény fenntartása érdekében. A folyamatok módosítására, frissítésére és költségmegtakarításra összpontosítunk. Bízzon az IKT-ban a kockázatmentes növekedésben, és ezzel az automatikus SMT stencilnyomtatóval gyárát intelligens, nagy teljesítményű műveletté varázsolja.
| Vásárlói vélemények
Az ügyfelek értékelik az IKT szakértelmét és megbízhatóságát. 'A mérnökök gyorsan megoldották a nyomtatóval kapcsolatos problémáinkat, és szakszerűen képezték ki csapatunkat' - mondja egy autóipari cég. Egy észak-amerikai szépséggyártó megjegyzi: 'A nagy pontosságú PCB stencilnyomtató hibátlan nyomatokat ad minimális hulladékkal.' A szállítás elismerést kap: 'A berendezés sértetlenül érkezett meg a masszív csomagolásnak köszönhetően.' A válasz gyors: 'A kérdésekre órák alatt válaszolnak, az alkatrészeket kiszállítjuk, még aznap szállítjuk az alkatrészeket, a gépeinket biztonságosan szállítjuk. támogatás, tartós bizalom megteremtése.
| Tanúsítványok és szabványok
Az ICT fenntartja a CE-t a biztonság, az RoHS-t az öko-anyagokra, és az ISO9001-et a minőségi rendszerekre vonatkozóan. A szabadalmak a nyomtatási vezérlőkre, a tisztítási technológiára és a szállítási tervekre vonatkoznak. Ezek biztosítják, hogy az SMT automatikus forrasztópaszta nyomtató minden szempontból megfelel a globális szabványoknak.
| Az ICT cégről és az SMT gyárunkról
2012 óta az ICT 89 alkalmazottal, 20 mérnökkel és 12 000 m²-rel bővült Dongguanban. Nyolc fióktelep több mint 1600 ügyfelet szolgál ki 72 országban. Vállaljuk a K+F-et, a gyártást és a szigorú teszteket, például a 48 órás üzemidőt az ISO9001 szerint. 30 millió dolláros tőke táplálja integritásunkat, egyszerűségünket, nyitottságunkat, koordinációnkat és megosztásunkat. A helyi szolgáltatások globális elérése segít az SMT-vonalak kiépítésében vagy fejlesztésében a semmitől a teljes méretig. Gyors terjeszkedésünk az innovatív, egyablakos megoldásoknak köszönhető, amelyek világszerte megbízhatóak.
