A PCBA -k a modern elektronika gerince, biztosítva a funkcionalitást az okostelefonoktól az orvostechnikai eszközökig. De hogyan garantálhatja a PCBA minőségét és megbízhatóságát ? A megfelelő tesztelési stratégia elengedhetetlen a hibák korai azonosításához és a termék hosszú élettartamának biztosításához. Ebben a bejegyzésben megismerheti a kulcsfontosságú tesztelési módszereket, mint például az AOI, az AXI, az I.C.T és még sok más, és hogyan lehet kiválasztani a legjobb stratégiát az Ön termelési igényei alapján.

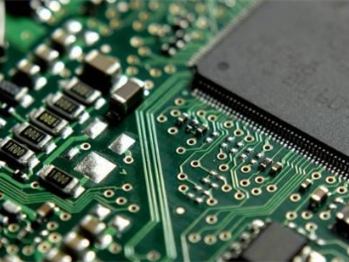

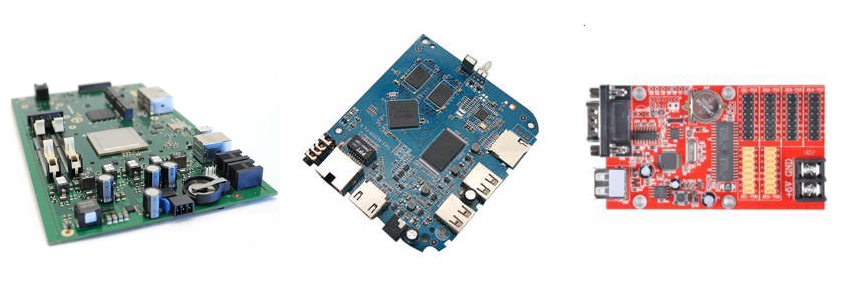

A PCBA (nyomtatott áramköri szerelvény) egy nyomtatott áramköri lapra (PCB) felszerelt elektronikus alkatrészek gyűjteménye, hogy létrehozzanak egy operatív elektronikus eszközt. Az összeszerelési folyamat magában foglalja az alkatrészek, például ellenállások, kondenzátorok, IC -k és a tábla csatlakozóinak rögzítését, akár forrasztás, akár más módszerek révén.
A PCBA -k döntő szerepet játszanak az elektronikus eszközök táplálásában és vezérlésében. A zsebében lévő telefonoktól az autóban lévő rendszerekig lehetővé teszik az eszközök számára, hogy a funkciók széles skáláját végezzék. Függetlenül attól, hogy fogyasztói elektronika, autóipari rendszerek vagy ipari eszközök, a PCBA biztosítja, hogy az elektromos jelek megfelelően továbbítsák és feldolgozzák.
A PCBA gyártása során számos kihívás merülhet fel, beleértve:
Az alkatrészek helytelen elhelyezése : A helytelen elhelyezés hibás működést vagy akár rövidzárlatot eredményezhet.
Forrasztási hibák : A rossz forrasztás vagy a hideg forrasztás az elektromos csatlakozások meghibásodását okozhatja.
Helytelen összetevők specifikációi : A helytelen komponensek használata befolyásolhatja a funkcionalitást vagy a teljesítményt. A minőség-ellenőrzés biztosítása kritikus jelentőségű e kérdések elkerülése és a megbízható, nagy teljesítményű termék garantálása érdekében. A tesztelés elengedhetetlen ezeknek a kérdéseknek a termelési folyamat elején történő azonosításához és rögzítéséhez, biztosítva, hogy minden PCBA megfeleljen a szükséges előírásoknak.
Miért nélkülözhetetlen a tesztelés a PCBA -k számára?
A rossz tesztelés hatása a termék teljesítményére és megbízhatóságára.
A PCBA tesztelés szerepe a hibák megelőzésében, az átdolgozás csökkentésében és a hozam javításában.
A problémák azonosításának és kezelésének fontossága a termelési folyamat elején a költséges visszahívások vagy kudarcok elkerülése érdekében.
PCBA -k előállításakor a különböző tesztelési módszerek biztosítják, hogy a végtermék megbízható legyen, és a várt módon teljesítse. Ezek a módszerek az egyszerű vizuális ellenőrzésektől a fejlett röntgen-technológiákig változnak. Minden egyes tesztelési technika egyedülálló célt szolgál, elősegítve az összeszerelési folyamat konkrét típusainak azonosítását.
Az AOI nagy felbontású kamerákat használ a PCBA felületének hibáinak ellenőrzésére. Összehasonlítja a testületet egy 'aranylemez' -vel, hogy felismerje azokat a problémákat, mint például a forrasztási hibák, az alkatrészek helytelen elhelyezése és a hiányzó alkatrészek. Az egyes táblák gyors beolvasásával az AOI azonosítja a potenciális hibákat a további feldolgozás előtt. Különösen hasznos a nagy volumenű termelési környezetben, ahol a sebesség és a pontosság kritikus.
Előnyök:
Gyors és alkalmas nagy volumenű előállításra.
Hatékony a felszíni hibák korai azonosításában.
Korlátozások:
Nem lehet észlelni a rejtett hibákat, például a forrasztási ízületeket a BGA -k vagy a belső alkatrészekkel kapcsolatos kérdések alatt.
Az AXI röntgen képalkotást használ a PCBA-k belsejének vizsgálatához, különösen hasznos a rejtett hibák észlelésére, mint például:
Üregek forrasztási ízületekben
Head-in-Pillow (HIP) hibák
Problémák a BGA -ban (golyórácsos tömbök)
Előnyök:
Kiváló összetett mintákhoz rejtett forrasztási ízületekkel.
Nagy pontosságot biztosít a belső hibák észlelésére.
Hátrányok:
Magasabb költség.
Lassabb az AOI -hoz képest.
Az AXI röntgenképezést használ a PCBA-k belsejének vizsgálatához, így különösen hasznos a szabad szemmel nem látható rejtett hibák észlelésére. Különösen hatékony olyan kérdések megtalálása, mint például a forrasztás-illesztések üregei, a Pillow-Pillow (HIP) hibák és a BGA-k (gömbrácsos tömbök) problémái, amelyek gyakran elérhetetlenek más ellenőrzési módszerekhez. Azáltal, hogy egyértelmű képet nyújt a tábla belső szerkezetéről, az AXI korán észlelheti a lehetséges hibákat, javítva a termék megbízhatóságát.
Előnyök:
Rendkívül gyors és pontos a nagy volumenű előállításhoz.
Az egyes alkatrészek hibáit észlel.
Korlátozások:
Magasabb kezdeti beállítási költség.
A lassabb ellenőrzési sebesség az AOI-hoz képest, így kevésbé alkalmas a nagy mennyiségű termelésre.
A repülő szonda tesztelése a robotszondákat használja a PCBA elektromos teljesítményének tesztelésére, egyéni teszttelep nélkül. Ez rugalmas és költséghatékony megoldássá teszi, különösen az alacsony volumenű előállítás, prototípusok vagy olyan tervek esetén, amelyekben nincs külön tesztpárna. A robotszondák átmennek a táblán, hogy különféle teszteket végezzenek, ideértve a folytonossági ellenőrzéseket, az ellenállást és az alkatrészek funkciókat.
Előnyök:
Kiküszöböli a drága egyéni szerelvények szükségességét, csökkentve a kezdeti beállítási költségeket.
Nagyon adaptálható a tervezési változásokhoz, így ideális ezáltal a tesztelés során kialakuló prototípusokhoz vagy mintákhoz.
Hátrányok:
A lassabb tesztelési sebesség az olyan módszerekkel összehasonlítva, mint az I.C.T, amelyek nem alkalmasak a nagyszabású termelésre.
Kevesebb tesztpont és korlátozott képesség a mélyreható elektromos ellenőrzések elvégzésére az I.C.T-hoz képest.
A funkcionális tesztelés (FCT) a PCBA általános funkcionalitását a valós működési feltételek szimulálásával értékeli. Ellenőrzi, hogy a testület a várt módon teljesít -e annak összes funkciójának tesztelésével, például a bekapcsolás, a kommunikáció más alkatrészekkel és az élő környezetben végzett feladatok elvégzésével. Az FCT általában a tesztelési folyamat utolsó lépése, mielőtt egy termék kiadására kerülne, hogy megfeleljen az összes tervezési előírásoknak.
Előnyök:
A termék funkcionalitásának átfogó végleges ellenőrzését biztosítja valós körülmények között.
Gondoskodik arról, hogy a PCBA megfeleljen a tervezési előírásoknak és a tervezettnek megfelelően működik.
Hátrányok:
Nem tudja pontosan meghatározni a kudarc pontos okát, és a hibaelhárítás kihívást jelent.
Időigényes és drága a tesztek összetettsége és a speciális berendezések szükségessége miatt.
Burn-in tesztelés az alanyoknak a PCBA-k stressz körülményeihez, például a folyamatos működéshez magas hőmérsékleten, a hosszabb használat szimulálására és a korai hibák azonosítására. Ez a folyamat elősegíti a gyenge alkatrészek vagy a tervezési hibák kiküszöbölését, amelyek korai meghibásodást okozhatnak a terepen. Az égési tesztelést általában a termékek hosszú távú megbízhatóságának javítására használják, különösen a misszió-kritikus alkalmazásokban alkalmazott termékek, ahol a hiba nem lehetséges.
Előnyök:
A lehetséges korai hibákat észlel, mielőtt a termékek elérik az ügyfeleket, megakadályozva a költséges visszahívásokat vagy a teljesítményproblémákat.
Javítja a termék hosszú élettartamát azáltal, hogy azonosítja és kezelje a gyenge alkatrészeket a gyártási folyamat elején.
Hátrányok:
Időigényes és kiterjedt tesztelési periódusokat igényel, gyakran több órát vagy napot igényel.
A tesztelés során alkalmazott stressz bizonyos esetekben lerövidítheti a termék teljes élettartamát.
A szennyeződés-tesztek olyan ionmaradékokat észlelnek, mint például a fluxus vagy más anyagok, amelyek hosszú távú kudarcokat okozhatnak, például az elektrokémiai migrációt. Ezek a maradékok, amelyek gyakran szabad szemmel láthatatlanok, rövidzárlatokhoz, korrózióhoz vagy teljesítmény lebomlásához vezethetnek az idő múlásával. Fontos a PCBA-k hosszú élettartamának és megbízhatóságának biztosítása érdekében, különösen a nagy megbízhatósági alkalmazásokban.
A módszerek között szerepel:
Rózsa (oldószerkivonat ellenállása): egy teszt, amely a PCBA felületén az ionszennyeződés szintjét méri.
Ionkromatográfia: pontosabb módszer a specifikus ionos szennyező anyagok azonosítására és számszerűsítésére.
Előnyök:
Megakadályozza a rejtett kérdéseket, mint például a korrózió vagy az ionszennyezés miatti kudarcok.
Biztosítja, hogy a termék mentes legyen olyan káros maradványoktól, amelyek veszélyeztethetik a teljesítményt.
Hátrányok:
Magas költség a speciális berendezések és a tesztelési eljárások igénye miatt.
Szakértői kezelést és elemzést igényel.
A TDR egy speciális tesztelési módszer, amelyet a jel integritásának biztosítása érdekében használnak a nagyfrekvenciás PCBA-kban az impedancia igazolásával a jelút mentén. Ez a teszt elengedhetetlen olyan problémák észleléséhez, mint például a jel torzulások vagy a reflexiók, amelyek negatívan befolyásolhatják a nagysebességű jelátvitelt. A TDR úgy működik, hogy jelet küld a nyomon keresztül, és elemzi a reflexiót az impedancia konzisztenciájának felmérése érdekében.
Előnyök:
Biztosítja a pontos impedancia -szabályozást, amely elengedhetetlen a jelvesztés vagy torzulás megelőzéséhez.
A nagysebességű áramkörök számára létfontosságú, ahol még az enyhe impedancia-eltérések is a teljesítmény lebomlását okozhatják.
Hátrányok:
Szükséges felszerelést és szakértelmet igényel, és drágábbá teszi.
Lehet, hogy nem szükséges az egyszerűbb, alacsony sebességű mintákhoz, amelyek nem igényelnek pontos impedancia-ellenőrzést.
A PCBA -k minőségének biztosítása érdekében elengedhetetlen a tesztelési bevált gyakorlatok követése. Ezek a gyakorlatok elősegítik a hibák korai elkapását, biztosítva a termék megbízhatóságát.
Győződjön meg arról, hogy minden kritikus alkatrészt, interfészet és funkciót tesztelnek. Az átfogó tesztelési stratégia biztosítja, hogy a testület egyetlen részét sem hagyják figyelmen kívül. A tesztelésnek lefednie kell:
Alkatrész-szintű ellenőrzések ellenállások, kondenzátorok és IC-k.
Forrasztó illesztések a megfelelő csatlakozáshoz.
Funkcionális ellenőrzés annak ellenőrzésére, hogy a testület normál körülmények között a tervek szerint működik -e.
A tesztberendezések rendszeres kalibrálása kulcsfontosságú a pontosság fenntartásához. Legyen szó AOI, I.C.T vagy bármely más módszer, ellenőrizze, hogy a tesztelési eszközök optimálisan működnek -e. A kalibrálás biztosítja a következetes eredményeket és csökkenti a hibás berendezések által okozott hibákat.
A DFT alapelveinek beépítése a tervezési szakaszban később egyszerűsítheti a tesztelést. A PCBA megtervezésével a tesztelés szem előtt tartásával:
Csökkentse a tesztelési időt azáltal, hogy megkönnyíti az alkatrészek elérését.
Javítsa a hiba észlelését azáltal, hogy biztosítja a megfelelő tesztpárnákat és pontokat.
Takarítson meg költségeket azáltal, hogy megakadályozza a költséges újratervezés vagy a tesztelési változások szükségességét.
A tesztelés költségeinek kiegyensúlyozása a hibakutatás előnyeivel elengedhetetlen. A tesztelés stratégiai megközelítése segít elkerülni a felesleges költségeket, miközben biztosítja a kiváló minőségű terméket.
Fontos annak meghatározása, hogy a termelési folyamat mely részeire van szükség intenzívebb tesztelésre, és melyek nem. Például érdemes lehet a magas kockázatú alkatrészekre összpontosítani , amelyek befolyásolhatják az általános teljesítményt.
A többszörös tesztelési módszerek együttes felhasználásával (pl. AOI + I.C.T + FCT) nagyobb fedezetet és megbízhatóságot kínál ésszerű költségekkel. A módszerek kombinációja biztosítja, hogy a felületi hibák, az elektromos hibák és a funkcionalitási problémák mind a tesztelés redundanciája nélkül foglalkozzanak.
Az automatizálási eszközök és az adatok elemzésének kihasználása javítja a tesztelési hatékonyságot és a minőség -ellenőrzést.
Az automatizált tesztelési rendszerek felgyorsítják a folyamatot és csökkentik az emberi hibákat. Akár automatizált szondák, akár AI-alapú hibakutatás használata, az automatizálás jelentősen javíthatja az átviteli sebességet, különösen a nagy volumenű termelési környezetben.
Az adatelemzés kulcsszerepet játszik a tesztelési folyamat optimalizálásában. A tesztelési eredmények elemzésével:
Azonosítsa a hibák mintáit és javítsa a jövőbeli terveket.
Figyelemmel kíséri a minőséget az idő múlásával statisztikai módszerekkel.
Optimalizálja a tesztelési ciklusokat a leggyakoribb meghibásodási pontok megcélzásával. A vizualizációk és a statisztikai módszerek felhasználásával gyorsan megmutathatja a gyártási vonal javításának területeit is.
A megfelelő tesztelési stratégia kiválasztása elengedhetetlen a PCBA -k minőségének és megbízhatóságának biztosítása érdekében. Fontolja meg a projekt egyedi igényeit, és működjön együtt a tapasztalt gyártókkal a legjobb módszerek kiválasztása érdekében. Az egyensúly költségei, sebessége és pontossága a tesztelési folyamat optimalizálása és a magas színvonalú termelés fenntartása érdekében.
V: Az I.C.T egy 'köröm ' lámpatestet használ a nagysebességű, az elektromos alkatrészek pontos teszteléséhez a tömegtermelésben, míg a repülõszonda tesztelése robotszondákat használ az alacsony térfogatú vagy prototípus-teszteléshez anélkül, hogy egyedi berendezésekre lenne szükség.
V: Az egyenleg tesztelési költségei a hibakutatási előnyökkel. Használjon olyan módszerek kombinációját, mint az AOI, az I.C.T és az FCT, hogy ésszerű költségekkel biztosítsa az átfogó fedezetet.
V: A funkcionális tesztelés biztosítja a PCBA működését a valós körülmények szimulálásával. Ez biztosítja a termék funkcionalitásának végleges ellenőrzését, de nem tudja pontosan meghatározni a pontos meghibásodási okokat.
V: Nem. A prototípusok gyakran használják a repülő szonda tesztelését a rugalmasság érdekében, míg a tömegtermelés olyan módszereket igényel, mint az I.C.T a sebesség és a pontosság érdekében.
V: Az égési tesztelés elősegíti a korai kudarcok észlelését azáltal, hogy a PCBA-kat stresszfeltételeknek vetik alá, javítják a hosszú távú megbízhatóságot és biztosítják a terméket a szélsőséges körülmények kezelésére.
