Egy SMT toldógépet használnak arra, hogy az egyik komponens szalag végét összekapcsolják egy másik tekercs kezdetével, így az SMT vonal kevesebb megszakítással tovább futhat. Egyszerűen fogalmazva, segít a kezelőknek az alkatrésztekercsek gyorsabb cseréjében, anélkül, hogy hosszú megállást kellene okozniuk az adagolónál vagy a pick and place színpadnál.
A gyakori orsócserét végző gyárak számára fontos az SMT toldógép működésének megértése, mivel az anyagcsere közvetlenül befolyásolja a sor hatékonyságát, az adagoló stabilitását és a termelési teljesítményt. A jó illesztési folyamat biztosítja, hogy az alkatrészek zökkenőmentesen mozogjanak a tekercstől az adagolóig az elhelyező gépig.
Ez a cikk elmagyarázza, hogy mi az SMT toldógép, hogyan működik az automatikus szalagillesztési folyamat , és miért válik az alkatrésztekercs-összekötő gép a modern SMT-gyártás fontos részévé.
Az SMT toldógép egy olyan berendezés, amelyet két hordozószalag összekapcsolására terveztek az alkatrésztekercs-csere során. A zsinór leállítása, az üres orsó eltávolítása és a következő orsó manuális előkészítése helyett a kezelő a toldógépet használhatja az új orsó csatlakoztatására a meglévő szalagúthoz.
A cél nem csak a szalag csatlakoztatása. A valódi cél az állásidő csökkentése, az átváltási pontosság javítása és a gyártósor komponensekkel való ellátása.
Az SMT gyártás során az elektronikus alkatrészeket általában hordozószalag és tekercs csomagolásban szállítják. A hordozószalag zsebekben tartja az alkatrészeket, és egy fedőszalag védi őket, mielőtt az elhelyezőgép felveszi őket.
A gyártás során az adagoló előre húzza a szalagot. Ha az egyik tekercs majdnem üres, a következő orsót pontosan kell csatlakoztatni. Az SMT toldógép segít a két szalag összekapcsolásában, hogy az adagolás minimális fennakadással folytatódhasson.
Megbízható toldási folyamat nélkül minden tekercscsere kis gyártási leállást jelenthet. A forgalmas SMT vonalon ezek a kis megállók gyorsan összeadódnak. Ha a kezelőknek sok tekercset kell cserélniük egy műszak során, a rossz váltásvezérlés csökkentheti a teljes zsinór effektív teljesítményét.
Az SMT toldógép különösen akkor hasznos, ha a gyárnak szüksége van:
Rövidebb orsócsere idő
Stabilabb adagoló működés
Kevésbé kezelőtől függő kézi munka
Jobb anyagcsere-szabályozás
Alacsonyabb a szalag eltolódásának kockázata

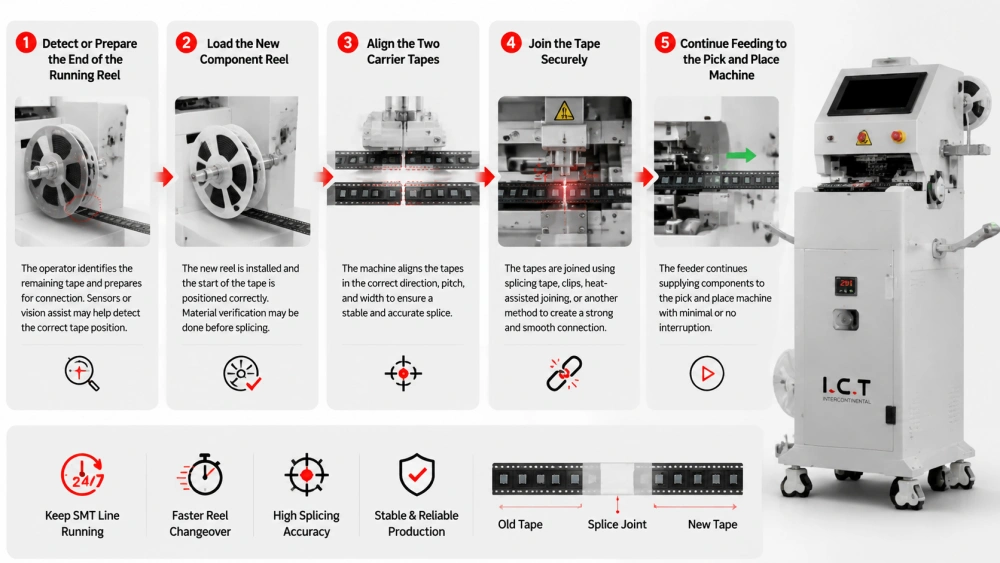

Az alapvető működési elv egyértelmű. A gép előkészíti, beigazítja és összekapcsolja a két komponensű szalagot, így az adagoló hosszabb megszakítás nélkül folytathatja az anyag húzását.
Bár a gépek felépítése eltérő, a legtöbb automata vagy félautomata modell hasonló működési logikát követ.
A folyamat akkor kezdődik, amikor az aktuális alkatrésztekercs már majdnem üres. A kezelő azonosítja a fennmaradó szalagot, és előkészíti a csatlakozáshoz. Fejlettebb rendszerekben az érzékelők vagy a látássegítő segíthet a szalag megfelelő helyzetének észlelésében.
Ez a lépés azért fontos, mert az illesztési pontnak tisztának és pontosnak kell lennie. Ha a szalag vége sérült, egyenetlen vagy helytelenül van elhelyezve, a végső csatlakozás befolyásolhatja az adagoló mozgását.
Ezután a kezelő előkészíti az új tekercset. Az új szalag elejét helyesen kell elhelyezni, hogy a régi szalag végéhez illessze.
Ellenőrzött anyagcsere-rendszerben ez a szakasz tartalmazhat anyagellenőrzést is. Például a kezelő ellenőrizheti az alkatrészszámot, a tekercs vonalkódját, a tételinformációkat vagy az adagoló hozzárendelését az összeillesztés befejezése előtt.
A pontos igazítás az egyik legfontosabb része automatikus szalagillesztési folyamat . A két szalagnak meg kell egyeznie irányában, magasságában és szélességében. Ha az igazítás rossz, az adagoló elakadhat, vagy az alkatrészzsebek sorrendje instabillá válhat.
Egy jó alkatrésztekercs-illesztőgép segít a szalagok következetes elhelyezésében. Ez csökkenti a kezelőkre nehezedő szaktudást, és megkönnyíti az átállási folyamat megismétlését a különböző műszakokban.
Az igazítás után a gép összeilleszti a régi és az új szalagokat. A gép típusától függően ez magában foglalhat toldószalagot, kapcsokat, hővel segített illesztést vagy más mechanikus csatlakozási módot.
A csatlakozásnak elég erősnek kell lennie ahhoz, hogy áthaladjon az adagolón, de elég simának ahhoz, hogy ne zavarja az etetést. Ez az egyensúly fontos. A gyenge csatlakozás szétválhat, míg a terjedelmes vagy egyenetlen csatlakozás az adagoló ellenállását okozhatja.
Miután az összeillesztés befejeződött, az adagoló folytathatja az alkatrészek ellátását a pick and place gépnek . A cél az, hogy a tárcsák közötti átmenet a lehető legzökkenőmentesebb legyen, az elhelyezést csak kis mértékben vagy egyáltalán nem zavarja meg.
Itt válik értékessé a toldás. Támogatja a folyamatos gyártást ahelyett, hogy minden orsócserét pontként kezelne.

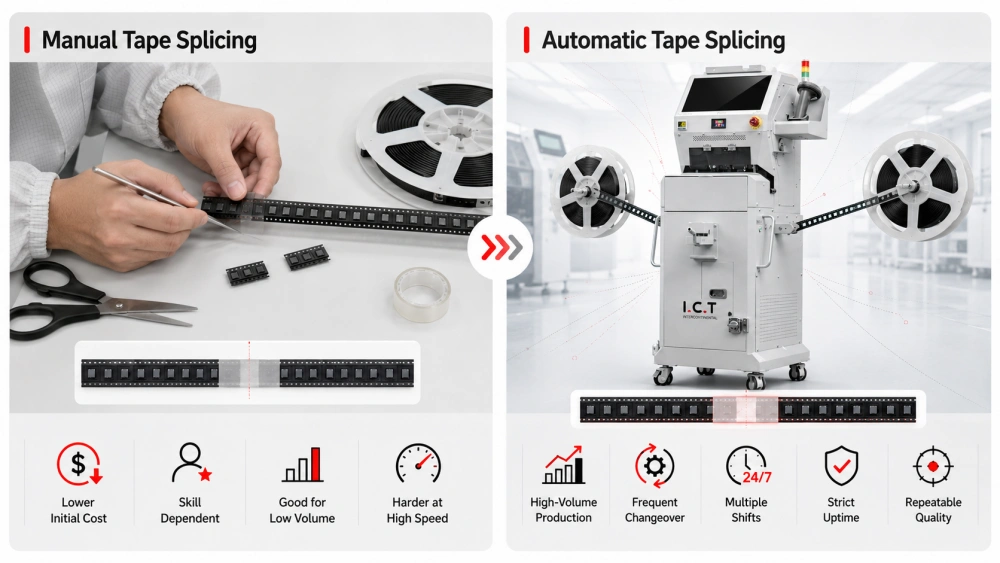

Az SMT szalagillesztés történhet manuálisan vagy automata berendezéssel. Mindkét módszer működhet, de a stabilitás és a hatékonyság eltérő.
A kézi toldás általában attól függ, hogy a kezelő a szalagokat kézzel vágja, igazítja és összeilleszti. Lehet, hogy kisebb kezdeti befektetést igényel, de az eredmény nagymértékben függ a hozzáértéstől és a figyelemtől.
A kézi toldás alkalmas lehet kis volumenű sorokhoz, egyszerű termékekhez vagy korlátozott tekercscserével rendelkező gyárakhoz. A gyártási sebesség növekedésével azonban a kézi vezérlés egyre nehezebbé válik.
Az automatikus szalagillesztési folyamat berendezéseket használ a kulcsfontosságú lépések szabványosítására, mint például a szalag pozicionálása, vágása, igazítása és illesztése. Ez javítja a konzisztenciát és csökkenti az emberi hibák esélyét.
Az automatikus toldás általában jobb a következő gyárakban:
Nagy mennyiségű SMT gyártás
Gyakori anyagcsere
Több termelési műszak
Szigorú üzemidő követelmények
Megismételhető működési minőség iránti igény
Az anyagcsere-stratégia tágabb áttekintése érdekében elolvashatja az SMT toldógépet és az anyagcsere útmutatót.
Egy alkatrésztekercs-illesztőgép kompaktnak tűnhet, de általában több funkciót is kombinál, hogy gyorsabbá és megbízhatóbbá tegye a tekercsillesztést.
A pozicionálási terület a helyén tartja a régi és az új hordozószalagokat. Ez a terület segít biztosítani, hogy a szalagok egymáshoz igazodjanak az összeillesztés előtt. A stabil pozicionálás különösen fontos kis alkatrészek és keskeny szalagok esetén.
Egyes gépek vágó- vagy vágómechanizmust tartalmaznak a szalagvégek előkészítésére. A tiszta vágás elősegíti a jobb illesztés kialakítását, és csökkenti az adagolón keresztüli egyenetlen mozgás kockázatát.
A toldóegység végzi el a tényleges illesztési folyamatot. A gép kialakításától függően ragasztószalagot alkalmazhat, a kötést megnyomhatja, vagy más típusú csatlakozást végezhet.
A fejlett gépek tartalmazhatnak érzékelőket, vonalkód-leolvasást vagy vizuális ellenőrzést. Ezek a funkciók segítenek csökkenteni a rossz anyagterhelést és javítják a folyamat nyomon követhetőségét.
Például az SMT automatikus intelligens toldógépet intelligens tekercsillesztésre és hatékony SMT anyagcserére tervezték.
A toldás kis csatlakozási pontnak tűnhet, de hatással lehet a teljes adagolási folyamatra. Ha a toldás nem pontos, előfordulhat, hogy az adagoló nem húzza egyenletesen a szalagot.
Az adagolóval kapcsolatos gyakori problémák a rossz illesztés miatt: szalagelakadások, adagolási ellenállás, elmulasztott előrehaladás és instabil felszedési helyzet. Ezek a problémák leállíthatják a vonalat, vagy elhelyezési hibákat okozhatnak.
Éppen ezért az ízület minősége legalább annyira számít, mint a művelet sebessége. A gyors toldás csak akkor hasznos, ha a végső toldás megbízhatóan át tud haladni az adagolón.
A jó toldásnak erősnek, laposnak és pontosan beállítottnak kell lennie. Lehetővé kell tennie, hogy az adagoló hirtelen ellenállás nélkül tovább mozgassa a szalagot. Amikor ez megtörténik, a kiválasztás és elhelyezés folyamata stabilabb marad.
A gyártócsapatok számára ez kevesebb megszakítást és nagyobb magabiztosságot jelent a tekercscsere során.
Az anyagcsere többet jelent, mint egy orsó cseréjét. Ez magában foglalja a megfelelő anyag azonosítását, a következő orsó előkészítését, a beállítás ellenőrzését, az adagoló stabilitásának megőrzését és a megfelelő alkatrészekkel ellátott elhelyezési program megtartását.
Az SMT toldógép segíti az orsók közötti fizikai kapcsolatot. A teljes átállási folyamat azonban magában foglalhatja a vonalkód-ellenőrzést, az adagolókezelést, a készletezést, az anyagkövetést és a gyártástervezést is.
Ha ezek a lépések együtt működnek, a gyár csökkentheti a sorleállásokat és javíthatja a gyártás folytonosságát.
A kezelői munkaterhelés az SMT gyártás egyik fő tényezője. Ha a kezelőknek egyszerre több adagolót, orsót és váltót kell kezelniük, a hibák valószínűsége nő. Az alkatrésztekercs-illesztőgép csökkenti az ismétlődő kézi munkát, és a kezelők számára egyértelműbb, jobban irányított folyamatot biztosít.
Ez az egyik oka annak, hogy az automatikus tekercsillesztés különösen értékes a gyakori termékcserék vagy nagy alkatrészfogyasztás esetén.
Mielőtt egy SMT toldógépet gyártásban használna, a gyáraknak ellenőrizniük kell néhány gyakorlati részletet. A cél annak biztosítása, hogy a gép megfeleljen a tényleges anyag- és vonalkövetelményeknek.
A különböző alkatrészek eltérő szalagszélességet használnak. Az SMT hordozószalagok általános szélességei 8 mm, 12 mm, 16 mm és 24 mm. Egy megfelelő gépnek támogatnia kell a gyártósoron leggyakrabban használt szalagméreteket.
A sérült szalag, elgörbült élek vagy rossz orsókezelés befolyásolhatja a toldást. A kezelőknek ellenőrizniük kell a szalag állapotát, mielőtt két tekercset csatlakoztatnának, különösen akkor, ha érzékeny vagy nagy értékű alkatrészekkel foglalkoznak.
A végső toldásnak simán át kell haladnia az adagolón. Még ha a szalagot sikeresen is csatlakoztatta, a folyamat nem fejeződik be, kivéve, ha az adagoló ellenállás vagy elakadás nélkül képes kezelni a toldást.
Az automata berendezés csökkenti a kézi készségigényt, de nem szünteti meg a folyamatfegyelem szükségességét. A kezelőknek meg kell érteniük a szalag helyes irányát, az anyagellenőrzést és az alapvető hibaelhárítást.
Sok illesztési probléma apró előkészítési hibákból adódik. Ezek a hibák könnyen megelőzhetők, ha a folyamat szabványosított.
Ha az új szalagot rossz irányba tölti be, az adagoló nem tud megfelelően folytatni. Ez leálláshoz, alkatrészveszteséghez vagy rossz anyagáramláshoz vezethet.
A helytelen beállítás etetési ellenállást okozhat. Ez azt is okozhatja, hogy a toldás beakad az adagoló útvonalába. A pontos pozicionálás elengedhetetlen a megbízható toldáshoz.
Ha a kötés nem elég erős, a szalagok etetés közben szétválhatnak. Ez leállíthatja a termelést, és kézi helyreállítást igényel.
A rossz orsó összeillesztése komolyabb, mint egy egyszerű szalagprobléma. Ez az alkatrészek helytelen elhelyezéséhez és a minőségi kockázathoz vezethet. Emiatt a toldást össze kell kapcsolni a megfelelő anyagellenőrzési eljárásokkal.
A gyárnak meg kell fontolnia az automatikus toldást, ha a tekercscsere elég gyakran történik ahhoz, hogy befolyásolja az üzemidőt, a munka hatékonyságát vagy a termelés stabilitását.
A nagy volumenű gyártás során az alkatrészekből készült orsók gyorsan elfogynak. A gyakori orsócsere számos lehetőséget teremt az állásidőre. Az automatikus toldás segít csökkenteni ezeket az ismétlődő veszteségeket.
A magas keverékű gyártás gyakran számos alkatrésztípust és tekercscserét foglal magában. A szabványos illesztési folyamat segít a kezelőknek a komplexitás hatékonyabb kezelésében.
Ha a gyártási ütemezések szorosak, még a rövid leállások is befolyásolhatják a szállítást. Az automatikus toldás simább anyagáramlást biztosít, és segít megvédeni a vonalkimenetet.
Egy SMT toldógép köti össze a komponensszalagokat a tekercscsere során, így az SMT vonal kevesebb megszakítással tovább tud működni. A hordozószalagok előkészítésével, igazításával és összekapcsolásával támogatja a stabilabb automatikus szalagillesztési folyamatot, és csökkenti a tekercscsere okozta állásidőt.
Az SMT toldógép működésének megértése segít a gyáraknak jobb döntéseket hozni az adagolókezeléssel, az anyagcserével és a sor hatékonyságával kapcsolatban. Kis volumenű gyártáshoz még elegendő lehet a kézi toldás. A nagy volumenű vagy nagy keverékű SMT-sorok esetében azonban az automatikus alkatrésztekercs-illesztőgép javíthatja a konzisztenciát, csökkentheti a kezelői nyomást, és támogatja a folyamatos gyártást.
Ha gyára javítani szeretné az orsócsere hatékonyságát, a következő lépés a tényleges szalagszélességek, az adagolótípusok, a tekercsfogyasztási arány és az állásidő költségének értékelése. Ezek a tényezők segítenek kiválasztani a megfelelő illesztési megoldást az SMT-vonalhoz.
Egy SMT toldógépet használnak arra, hogy az egyik komponens orsószalag végét összekapcsolják egy másik tekercs kezdetével. Ez segíti az adagolót, hogy kevesebb megszakítás nélkül továbbítsa az alkatrészeket a pick and place gépnek. Főleg az anyagcsere során fellépő állásidő csökkentésére és a termelés folytonosságának javítására használják az SMT összeszerelő sorokon.
Az SMT toldógép két hordozószalag előkészítésével, összehangolásával és összekapcsolásával működik. A kezelő betölti a régi és az új szalagot, és a gép segít a pontos pozicionálásban a toldás elkészítése előtt. Az automatikus modellekben a folyamat magában foglalhatja az észlelést, a vágást, az igazítást és a préselést, hogy stabil kapcsolatot hozzon létre az adagoló működéséhez.
Az automatikus szalagillesztési eljárás két komponensű szalag gépi segítségével történő összekapcsolásának ellenőrzött módszere. Ez általában magában foglalja a szalag előkészítését, az igazítást, az összeillesztést és a végső ellenőrzést. A kézi illesztéshez képest az automatikus toldás javítja a konzisztenciát, és segít csökkenteni a kezelő fáradtsága vagy pontatlan kézigazítás által okozott hibákat.
Igen, az SMT toldógép csökkentheti a felszedési és elhelyezési állásidőt azáltal, hogy gyorsabbá és stabilabbá teszi a tekercscserét. Ha egy új orsót csatlakoztat, mielőtt a régi szalag teljesen kifogyna, az adagoló hosszú megállás nélkül folytathatja az alkatrészek adagolását. Ez különösen hasznos a nagy volumenű SMT-soroknál, ahol gyakori a tekercscsere.
Az alkatrésztekercs-összekötő gép kiválasztása előtt ellenőrizze a szalagszélesség kompatibilitását, az adagoló kompatibilitását, a toldási sebességet, a működés stabilitását, az ellenőrzési funkciókat és az értékesítés utáni támogatást. A legjobb választás a gyártási mennyiségtől, az anyagcsere gyakoriságától, a kezelői munkaterheléstől és az SMT-vonalon használt alkatrészek típusától függ.
