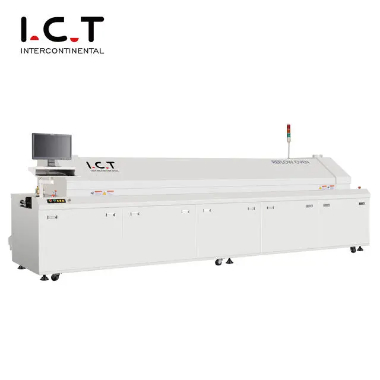

Lyra Reflow sütő egy lágyforrasztás, amely a felületre szerelhető alkatrészek forrasztási végei vagy a csapok és a nyomtatott kártyapárnák közötti mechanikai és elektromos kapcsolatot valósítja meg a nyomtatott kártyapárnákon előre elosztott forrasztópaszta újraolvasztásával.A Lyra Reflow sütők összesen négy hőmérsékleti zónára oszthatók: előmelegítő zóna;fűtési zóna;olvadó hegesztési zóna;hűtőzóna.Beszéljünk e négy hőmérsékleti zóna működési elvéről.
Ez a tartalomlista:
l Mi a Lyra Reflow sütő előmelegítő zóna működési elve?
l Mi a Lyra Reflow sütő szigetelési zóna működési elve?
l Mi a Lyra Reflow Oven hegesztőzóna működési elve?
l Mi a Lyra Reflow Oven hűtőzóna működési elve?
Az előmelegítés célja a forrasztópaszta aktiválása, és elkerülhető a gyors, magas hőmérsékletű felmelegedés a bádogba merítés során, ami egy olyan melegítési művelet, amelyet az alkatrészek hibásságának előidézésére hajtanak végre.A cél a Lyra Reflow sütő A PCB mielőbbi szobahőmérsékletű felmelegítése, de a fűtési sebességet megfelelő tartományon belül kell szabályozni.Ha túl gyors, hősokk lép fel, és az áramköri kártya és az alkatrészek megsérülhetnek.Ha túl lassú, az oldószer nem párolog el kellőképpen.Befolyásolja a Lyra Reflow Oven hegesztési minőségét.A gyorsabb fűtési sebesség miatt a Lyra Reflow Oven hőmérsékleti zóna hátsó szakaszában a visszafolyó kemence hőmérséklet-különbsége viszonylag nagy.
A fő célja a Lyra Reflow sütő A hőmegőrzési szakasz az egyes elemek hőmérsékletének stabilizálása a Lyra Reflow Oven kemencében és a hőmérséklet-különbség minimalizálása.Hagyjon elegendő időt ezen a területen, hogy a nagyobb komponens hőmérséklete felzárkózzon a kisebb komponenshez, és biztosítsa, hogy a Lyra Reflow Oven forrasztópasztában lévő folyasztószer teljesen elpárologjon.A hőmegőrző szakasz végén a fluxus hatására eltávolítják az oxidokat a betéteken, forrasztógolyókon és alkatrészcsapokon, és a teljes áramköri lap hőmérséklete is kiegyenlítődik.Meg kell jegyezni, hogy az SMA minden alkatrészének azonos hőmérsékletűnek kell lennie ennek a szakasznak a végén, különben a visszafolyási szakaszba való belépés különböző rossz forrasztási jelenségeket okoz az egyes részek egyenetlen hőmérséklete miatt.
Amikor a PCB belép a visszafolyási zónába, a hőmérséklet gyorsan emelkedik, így a forrasztópaszta olvadt állapotba kerül.Ezen a területen a fűtőelem hőmérséklete magasra van állítva, így az alkatrész hőmérséklete gyorsan a csúcshőmérsékletre emelkedik.Ha a csúcshőmérséklet a Lyra Reflow sütő túl alacsony, könnyen előfordulhat hideg csomópontok és nem megfelelő nedvesítés;Ha a Lyra Reflow Oven túl magasan van, az epoxigyanta szubsztrátum és a műanyag rész kokszosodásra és rétegvesztésre hajlamos, és túlzott mértékű eutektikus fémvegyületek képződnek, amelyek ridegséget okoznak.A hegesztési pont befolyásolja a hegesztési szilárdságot.A Lyra Reflow Oven hegesztési területén különös figyelmet kell fordítani arra, hogy az újrafolytatási idő ne legyen túl hosszú, hogy elkerülje a Lyra Reflow sütő kemence károsodását, az elektronikus alkatrészek rossz működését vagy az áramköri kártya meghibásodását is okozhatja. égés és egyéb káros hatások.
Ebben a szakaszban a hőmérséklet a Lyra Reflow sütő a szilárd fázis hőmérséklete alá hűtjük, hogy megszilárduljanak a forrasztási kötések.A hűtési sebesség befolyásolja a forrasztási kötések szilárdságát.Ha a hűtési sebesség túl lassú, túl sok eutektikus fémvegyület képződik.A hegesztési ponton nagy szemcsés szerkezet alakulhat ki, ami csökkenti a hegesztési pont szilárdságát.A hűtőzóna hűtési sebessége általában körülbelül 4 ℃/S, és csak 75 ℃-ra kell hűteni.
