ICT-310P
I.C.T
Inline Label Sticker
| Mennyiség: | |
|---|---|

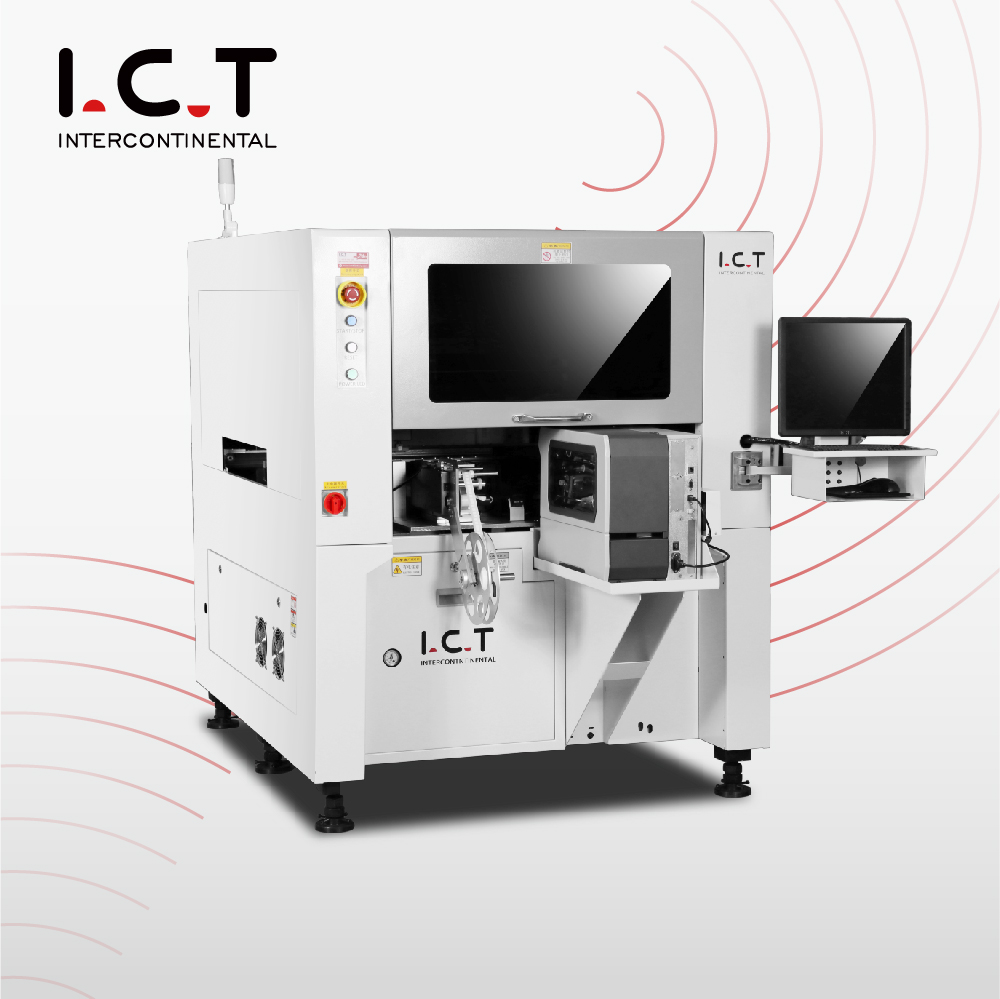

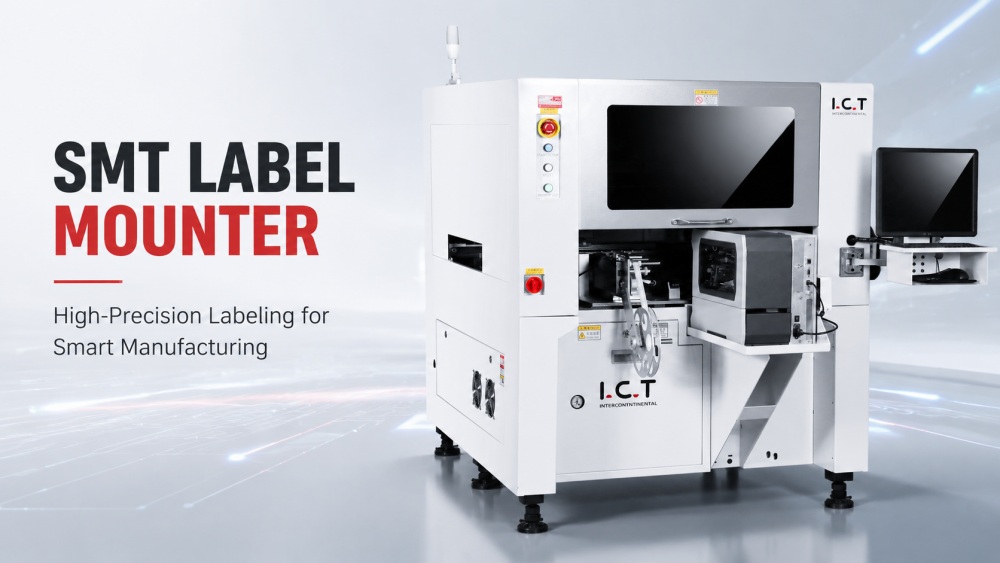

| SMT címketartó áttekintése
Az SMT Label Mounter hatékonyan helyezi el a címkéket különböző méretű és típusú PCB-kre. Nagy volumenű PCB-összeszerelő sorokhoz tervezték, és többféle címkeanyagot és vastagságot támogat. A gép kettős elhelyező fejjel, független vákuumérzékeléssel és opcionális vonalkódnyomtatással rendelkezik. Az ICT teljes körű műszaki támogatást nyújt, biztosítva a zökkenőmentes telepítést és működést SMT termelési környezetben. Precíziós tervezési és integrációs képességei zökkenőmentes csatlakozást tesznek lehetővé MES rendszerekkel, javítva a nyomon követhetőséget és a gyártási hatékonyságot a NYÁK-gyártásban.
| Az funkciója SMT Label Mounter

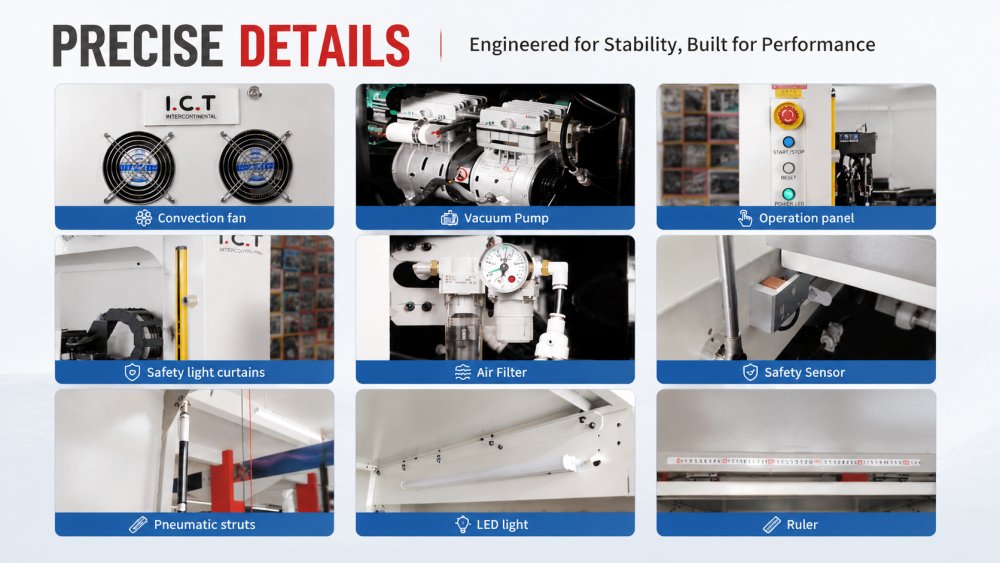

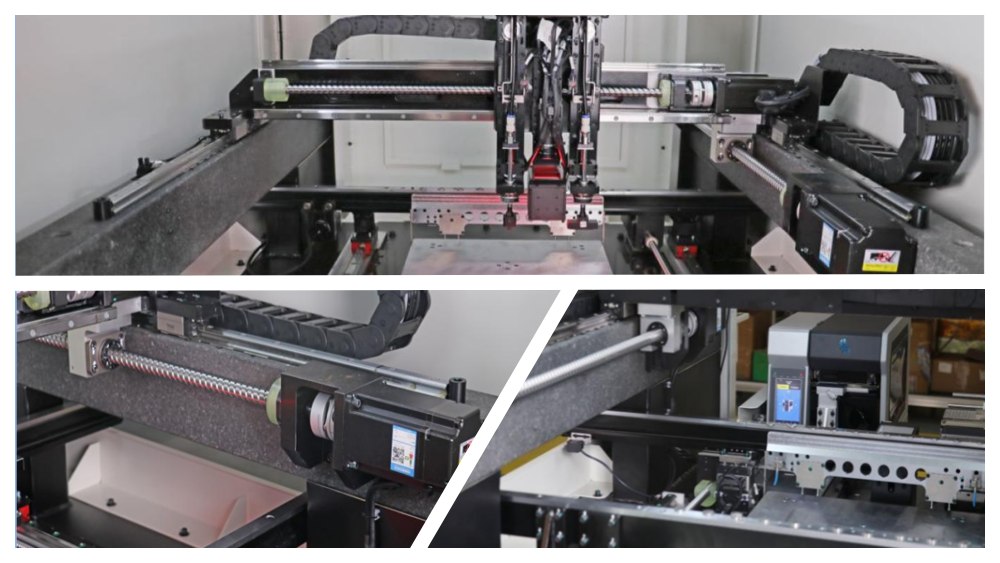

Az integrált acélváz és a márvány alap szerkezeti stabilitást biztosít. A golyós csavarok és a lineáris vezetősínek nagy pontosságot biztosítanak, míg az importált szervomotorok gyors mozgást és megismételhető pozicionálást tesznek lehetővé. Az ívhíd felfüggesztése növeli a teherbíró teljesítményt, támogatja a nagy sebességű, hosszú távú működést mechanikai eltérések nélkül.

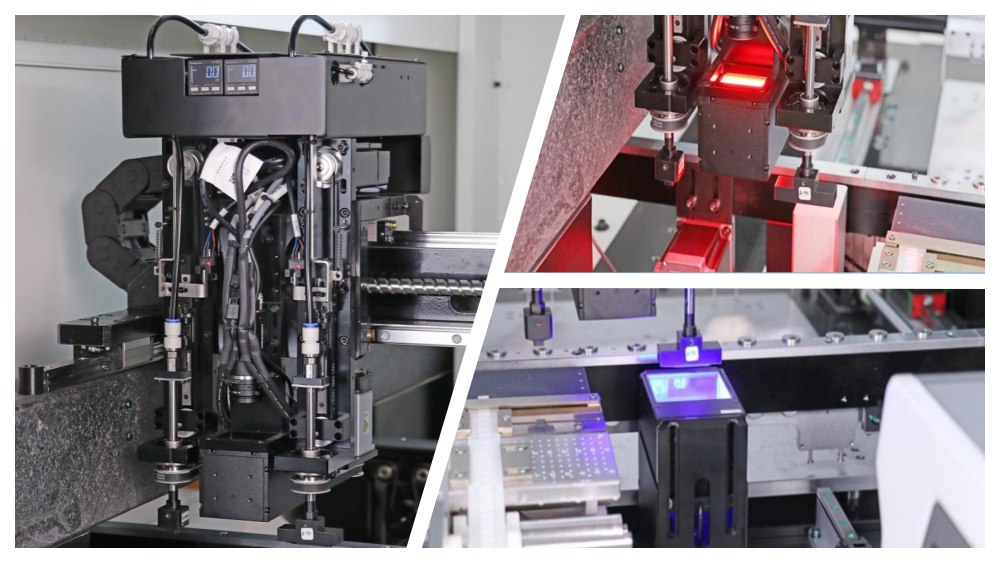

A kettős rögzítőfej egymástól függetlenül emeli, süllyeszti és 360°-ban elforgatja. Az importált labdák és a vizuális pozicionálás repülő és rögzített kamerákkal egyenletes pontosságot biztosítanak. A piros és kék fény javítja a címkefelismerést. Ez a beállítás lehetővé teszi a címkék pontos elhelyezését a különböző NYÁK-elemeken és magasságokban, minimalizálva a hibákat és növelve az átviteli sebességet.

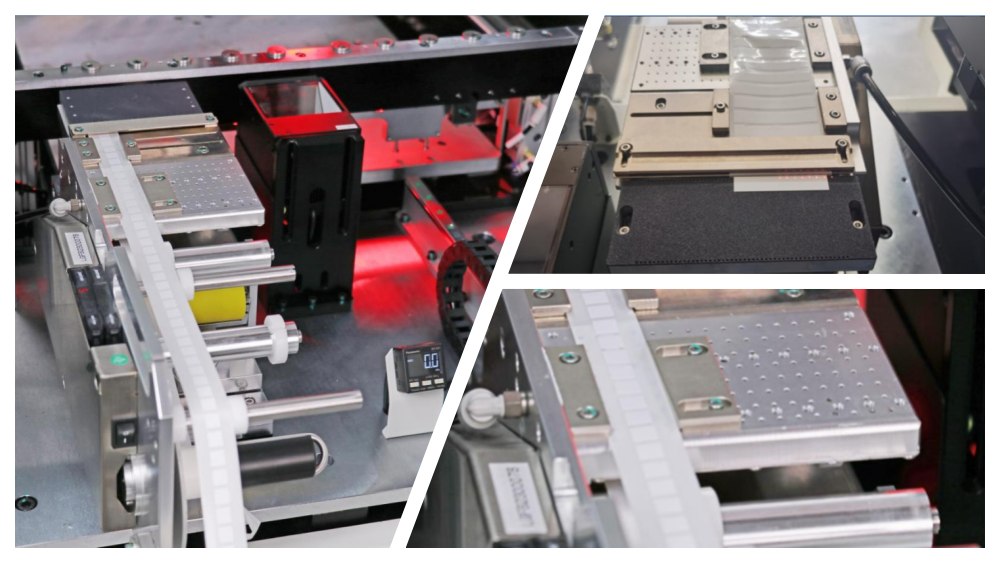

Két elektromos intelligens adagoló kezeli a címkeméretek széles skáláját, 1,8×2,0 mm-től 100×40 mm-ig. A csúszásgátló szőnyegek megakadályozzák a pazarlást, míg az optikai érzékelők biztosítják a megfelelő címkeszállítást. A speciális beállítások alkalmazkodnak az összetett vagy sérülékeny anyagokhoz, fenntartva a termelési hatékonyságot, és csökkentve az adagoló újratöltési idejét.

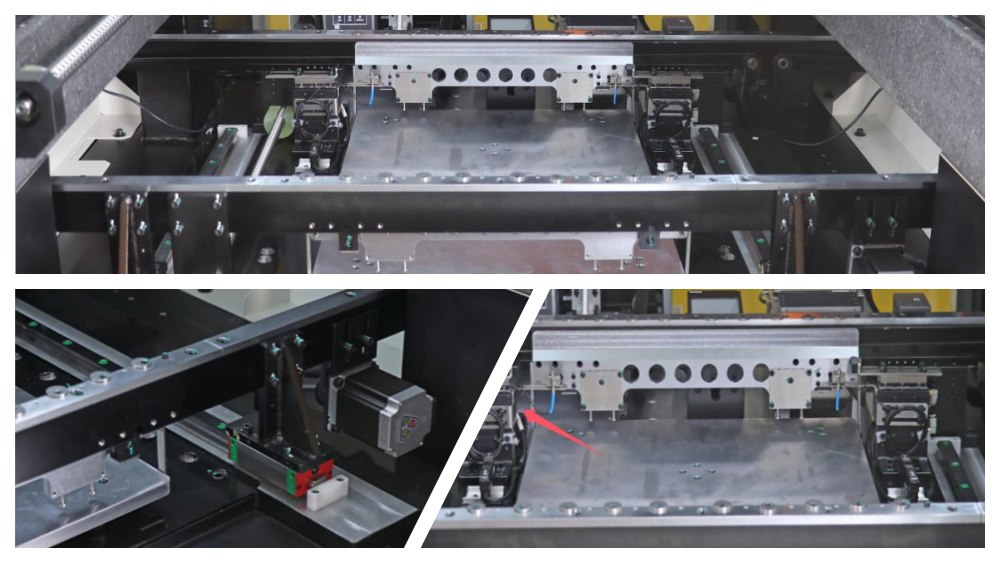

A szállítószalag sebessége állítható, és rugalmas PCB irányt tesz lehetővé. Pneumatikus blokkolók és optikai érzékelők biztosítják a pontos megállási pozíciókat. A szinkronizált golyóscsavar és a csúszósín fenntartja a pálya párhuzamosságát, megakadályozva a PCB-elakadásokat, és zökkenőmentes folyamatos gyártást tesz lehetővé az SMT-sorokon.
| Reflow sütő specifikáció
| No. | Item | I.CT-310 | I.CT-310D | I.CT-310L |
|---|---|---|---|---|
| 1 | PCB méret | 50×50mm ~ 340×280mm | 50×50mm ~ 400×350mm | 100×100mm ~ 600×500mm |
| 2 | NYÁK vastagsága | 1-6 mm | 1-6 mm | 1-6 mm |
| 3 | Az adagoló pozíciója | 2 | 4 | 2 |
| 4 | Feeder szélessége | 105 mm | 105 mm | 105 mm |
| 5 | Szerelési sebesség | 2500 db/H | 4000 db/H | 1300 db/H |
| 6 | Címke mérete | Címkeadagoló: 2×2 ~ 100×40 mm (opcionális vonalkódnyomtató: 13×13 ~ 100×40 mm) | Azonos | Azonos |
| 7 | Címke vastagsága | 0,05-0,3 mm | 0,05-0,3 mm | 0,05-0,3 mm |
| 8 | Címkézés pontossága | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| 9 | Címkézési szög | 360° | 360° | 360° |
| 10 | Szórófej | 2 | 2 | 2 |
| 11 | Fúvóka vákuum | Vákuumszivattyú | Vákuumszivattyú | Vákuumszivattyú |
| 12 | PCB biztonsági magasság | Felső: <25mm; Alsó: <25 mm | Felső: <25mm; Alsó: <25 mm | Felső: <25mm; Alsó: <25 mm |
| 13 | Átviteli magasság | 900 ± 20 mm | 900 ± 20 mm | 900 ± 20 mm |
| 14 | Pozícionálási pontosság | ± 0,025 mm | ± 0,025 mm | ± 0,025 mm |
| 15 | Ismételt pontosság | ±0,005 mm | ±0,005 mm | ±0,005 mm |
| 16 | Szerelési pillanat | Max 3 kg | Max 3 kg | Max 3 kg |
| 17 | Pozícionálási módszer | CCD + Mark | CCD + Mark | CCD + Mark |
| 18 | Szállítószalagsebesség | 50 ~ 600 mm/perc | 50 ~ 600 mm/perc | 50 ~ 600 mm/perc |
| 19 | Csupaszítási módszer | Száloptikai érzékelés + szoftveres vezérlés | Azonos | Azonos |
| 20 | Szívásérzékelés | Vákuumos tesztelés, csepp standard tesztelés | Azonos | Azonos |
| 21 | Sínszélesség | Automatikus beállítás | Automatikus beállítás | Automatikus beállítás |
| 22 | Vezérlési mód | PC + Ipari vezérlőkártya | PC + Ipari vezérlőkártya | PC + Ipari vezérlőkártya |
| 23 | MES interfész | Hálózati interfész lefoglalása | Hálózati interfész lefoglalása | Hálózati interfész lefoglalása |
| 24 | Hatalom | AC220V/50Hz, 1KVA | AC220V/50Hz, 1,5KVA | AC220V/50Hz, 1,5KVA |
| 25 | Dimenzió | 1096×1130×1426 mm | 1074×1590×1440 mm | 1250×1610×1530 mm |
| 26 | Súly | 800 kg | 1300 kg | 1400 kg |
| 27 | Légnyomás | 0,5–0,6 Mpa | 0,5–0,6 Mpa | 0,5–0,6 Mpa |
| SMT vonali berendezések listája
Az ICT átfogó SMT-megoldásokat kínál, beleértve a nyomtatott áramkör-betöltőket, stencil-nyomtatókat, gyűjtő- és behelyező gépeket, SPI-t, AOI-t, Lyra reflow sütőket és PCB-kezelő rendszereket. Az SMT Label Mounter zökkenőmentesen integrálható, javítva a nyomon követhetőséget és a címkézés hatékonyságát. Megoldásaink támogatják a számítógépek, SSD-k és memóriamodulok komplex PCB-szerelvényeit, biztosítva a kiváló minőségű kimenetet nagy volumenű gyártási környezetekben.
| Videó az ügyfelek sikeréről
ICT mérnökök szállítottak és helyeztek üzembe egy teljes SMT és DIP vonalat egy jelentős üzbegisztáni elektronikai gyárban. A létesítmény számítógépes alaplapokat, SSD-ket és memóriatermékeket gyárt. A kezdeti beállítástól a tesztelésig az ICT helyszíni műszaki támogatást, programozást és hibaelhárítást biztosított. Az ügyfél dicsérte az ICT gyors reagálását, a berendezések megbízhatóságát és a professzionális szolgáltatást. Az SMT sorozat ICT-5151 stencilnyomtatókat, négy SMT gépet, Lyra reflow sütőket, SPI-t, AOI-t és PCB-kezelő rendszereket tartalmazott. A DIP sorozat kézi beillesztést, JUKI egyedi beillesztést, Acrab350 hullámforrasztást és szállítószalag-integrációt tartalmazott.
| Professzionális képzés és támogatás
Az ICT helyszíni telepítést, kalibrálást és oktatást kínál az SMT címketartókhoz. Mérnökeink biztosítják a zökkenőmentes üzembe helyezést, és működési útmutatást adnak a gyári csapatoknak. A műszaki támogatás kiterjed a MES integrációjára, karbantartására és hibaelhárítására. A gyors reagálású szolgáltatások és a részletes dokumentáció segít az ügyfeleknek fenntartani a magas rendelkezésre állási időt, minimalizálni a gyártási kockázatokat, és biztosítja a pontos címkézést minden PCB-típus esetében.
| Ügyfél dicsérete
Az ügyfelek folyamatosan dicsérik az ICT-mérnököket a professzionalizmusukért, a készségükért és az egyértelmű útmutatásért. Az SMT Label Mounter pontosságát és megbízhatóságát nagyra értékelik, csakúgy, mint a biztonságos csomagolást és az időben történő szállítást. Az ügyfelek kiemelik a gyors problémamegoldást, az egyszerű integrációt és az SMT vonal zökkenőmentes működéséhez való általános hozzájárulást, ami megerősíti az IKT-megoldásokba és a kiváló szolgáltatásokba vetett bizalmat.
| Minősítésünk
Az IKT-termékek megfelelnek a CE, RoHS és ISO9001 szabványoknak. Az SMT Label Mounter szabadalmaztatott funkciókat is tartalmaz a megbízható címkézés érdekében. A megfelelőség biztosítja a biztonságot, a környezetvédelmet és a magas színvonalú gyártást. Az ügyfelek teljes mértékben tanúsított gépekre támaszkodhatnak a kritikus NYÁK-összeszerelési műveleteknél, amelyeket az ICT szigorú minőségirányítási rendszere támogat.
