Ez a hullámforrasztógép hatékonyan hegeszti a PCB-ket, csökkenti a költségeket és növeli a termelékenységet.
a. Japan Kuroda fúvókákkal rendelkezik az egyenletes és megbízható permetezés érdekében.
b. A PLC vezérlések pontos permetezési időt és sebességet biztosítanak, elősegítve a hatékonyságot.
c. Harmadik féltől származó túlmelegedés elleni védelmet kínál a biztonságos működés érdekében.
d. Megfelel a CE, CCC, UL szabványoknak a kiváló teljesítmény érdekében.
e. A vízszintes fűtési kialakítás pontos hőmérsékletszabályozást biztosít.
f. Importált alkatrészeket használ a karbantartási költségek minimalizálása érdekében.
g. Globális szolgáltatást és képzést biztosít a teljes körű ügyfélszolgálathoz.
ICT-W2
I.C.T
| Mennyiség: | |
|---|---|
| W-sorozatú ólommentes hullámos forrasztógépek
Az ICT W-sorozatú ólommentes hullámos forrasztógépei bevált termékek, amelyeket évekig tartó piaci tesztelés során finomítottak, és pozitív visszajelzéseket kaptak. A páratlan fűtési teljesítményről és a precíz hőmérsékletszabályozásról ismert hullámforrasztógépek különféle hegesztési folyamatokat tesznek lehetővé, energiatakarékos kialakításukkal, amelyek csökkentik a költségeket.
Akár 400 mm-es PCB-k támogatásával, 180 kg-os forrasztóedény-kapacitással és 750±20 mm-es átviteli magassággal ideálisak a THT PCB hullámforrasztógépekhez az autóiparban, a kommunikációban és a fogyasztói elektronikában. A Japan Kuroda fúvókákkal és PLC rendszerekkel felszereltek biztonságot és hatékonyságot biztosítanak. Az ICT globális telepítést, karbantartást és képzést kínál, világszerte optimalizálva a termelést.
| Jellemző

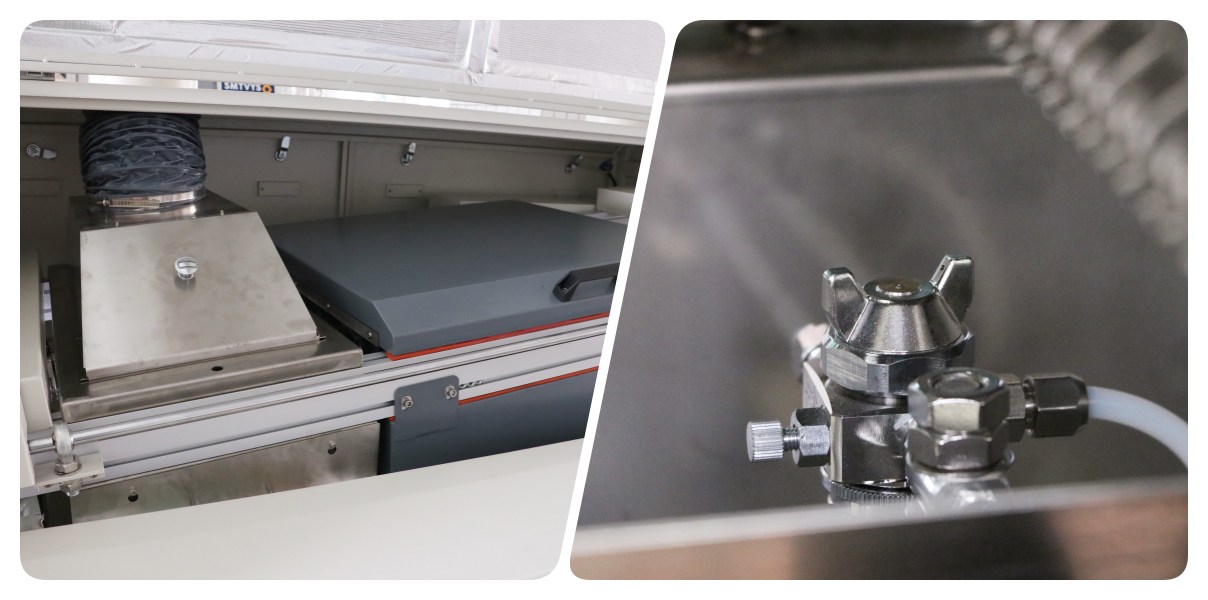

A W-sorozat Japan Kuroda fúvókákkal állítható permetezőrendszerrel rendelkezik, amely biztosítja a hosszú távú egyenletességet és megbízhatóságot. A PLC vezérlés lehetővé teszi a permetezési idő, a sebesség és a FLUX áramlás pontos beállítását, az áramlás, a szög és a szélesség digitális beállításaival, amelyek rögzíthetők. A piramis alakú maszk és a szűrőernyő csökkenti a FLUX hulladékot, így ez a hullámforrasztó berendezés gazdaságos és környezetbarát, így tökéletes a nagy mennyiségű PCB gyártásához.

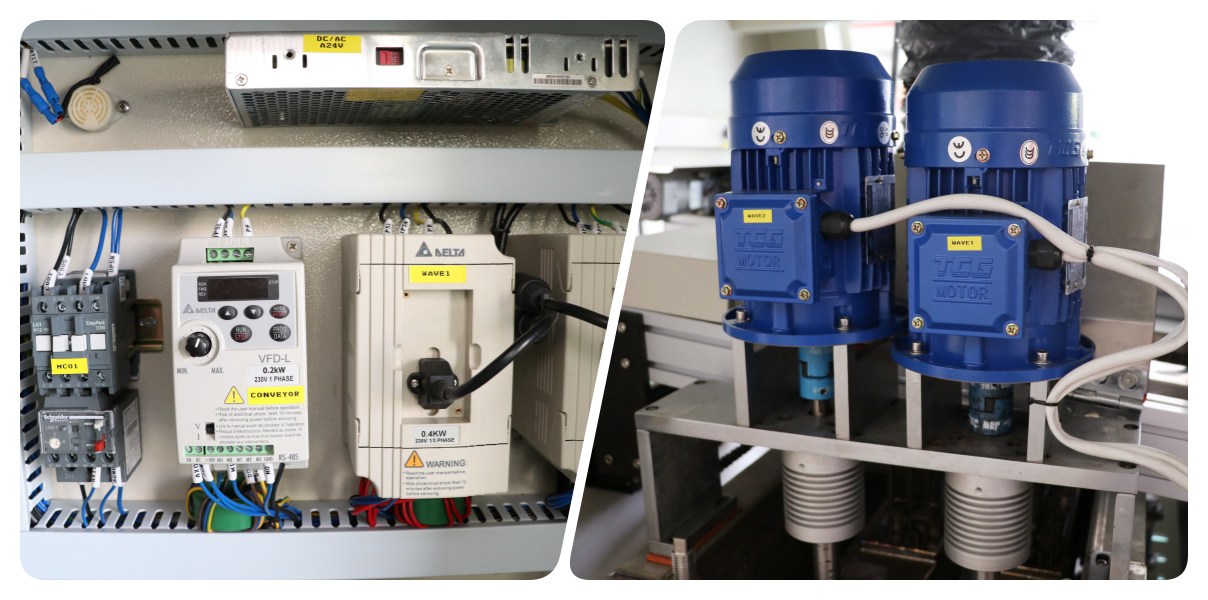

A biztonságot harmadik féltől származó túlmelegedés elleni védelem és több biztonsági réteg fokozza, amelyek biztosítják a hullámforrasztógépek biztonságos működését. A vízszintes fűtési kialakítás megakadályozza a zóna interferenciáját, pontos hőmérsékleti görbét biztosítva az érzékeny elektronika számára. Ez a robusztus rendszer meghosszabbítja a berendezések élettartamát, és ideális a THT NYÁK hullámforrasztógép-feladatokhoz az igényes iparágakban.

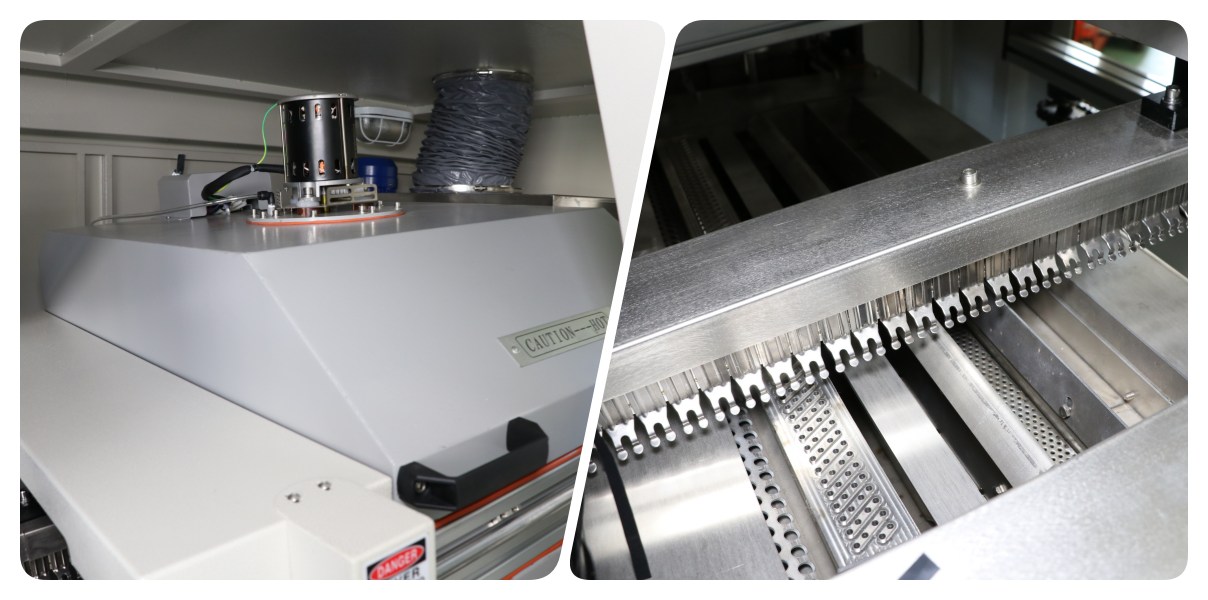

A vízszintes fűtőmodul biztosítja a független zónaműködést, magas termelési kapacitást és hőcsere-hatékonyságot kínálva. A valós idejű monitorozáshoz PLC-vel és PID-vezérléssel 15 perc alatt 150°C-ra előmelegszik, alkalmazkodva a különféle hegesztési igényekhez. Ez a hatékonyság teszi a W-sorozatot a legjobb választássá a hullámforrasztó berendezéseket használó, gyors ütemű gyártási környezetekben.
| DIP vonali felszerelések listája
| Modell | W4 | W3 | W2 |
| Méretek: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Súly (kg) | Kb.1500kg | Kb.1200kg | Kb. 790 kg |
| Tápegység | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Indítási teljesítmény | 32kw | 24kw | 16kw |
| Működési teljesítmény | 12kw | 9kw | 7kw |
| Irányító rendszer | PLC | ||
| Permetező rendszer | |||
| Átviteli módszer | Léptetőmotor | ||
| Permetezési nyomás | 0,25 Mpa - 0,4 Mpa | ||
| lux áramlás | 10-100 ml/perc | ||
| Kipufogócső átmérője | Φ200mm | ||
| Kipufogógáz kapacitás | 25m3/perc | ||
| Előmelegítő rendszer | |||
| Előmelegítési mód | Forró levegő | ||
| Vezérlési mód | PID + SSR | ||
| Előfűtési zóna | 4 | 3 | 2 |
| Előmelegítési hossz | 1800 mm | 1600 mm | 1200 mm |
| Előmelegítési hőm. | (Szobahőmérséklet) -250°C | ||
| Bemelegítési idő (perc) | Kb. 15 perc (beállítás 150°C) | ||
| Szállítószalag -rendszer | |||
| PCB mérete: LxSz (mm) | Min.:80x60mm; Max: 400x300mm | ||
| Szállítószalagsebesség | 0-2000 (mm/perc) | ||
| Szállítószalagmagasság | 750+/-20 (mm) | ||
| Ujj | Kettős kampós köröm (normál) | ||
| Szállítószalag szélesség szabályozása | Manuálisan | ||
| Szállítószalag szöge | 4-7 fok | ||
| Forrasztórendszer | |||
| Forrasztóedény stílus | Mechanikus motoros hajtás | ||
| Forrasztóedény anyaga | Teljes titán (standard FT) | ||
| Forrasztóedény hőmérséklete | 300 ° C | ||
| Forrasztóedény kapacitása | Ólommentes 350 kg | Ólommentes 300 kg | Ólommentes 250 kg |
| Más | |||
| Ujjtisztító rendszer | Kefe | ||
| DIP vonali felszerelések listája

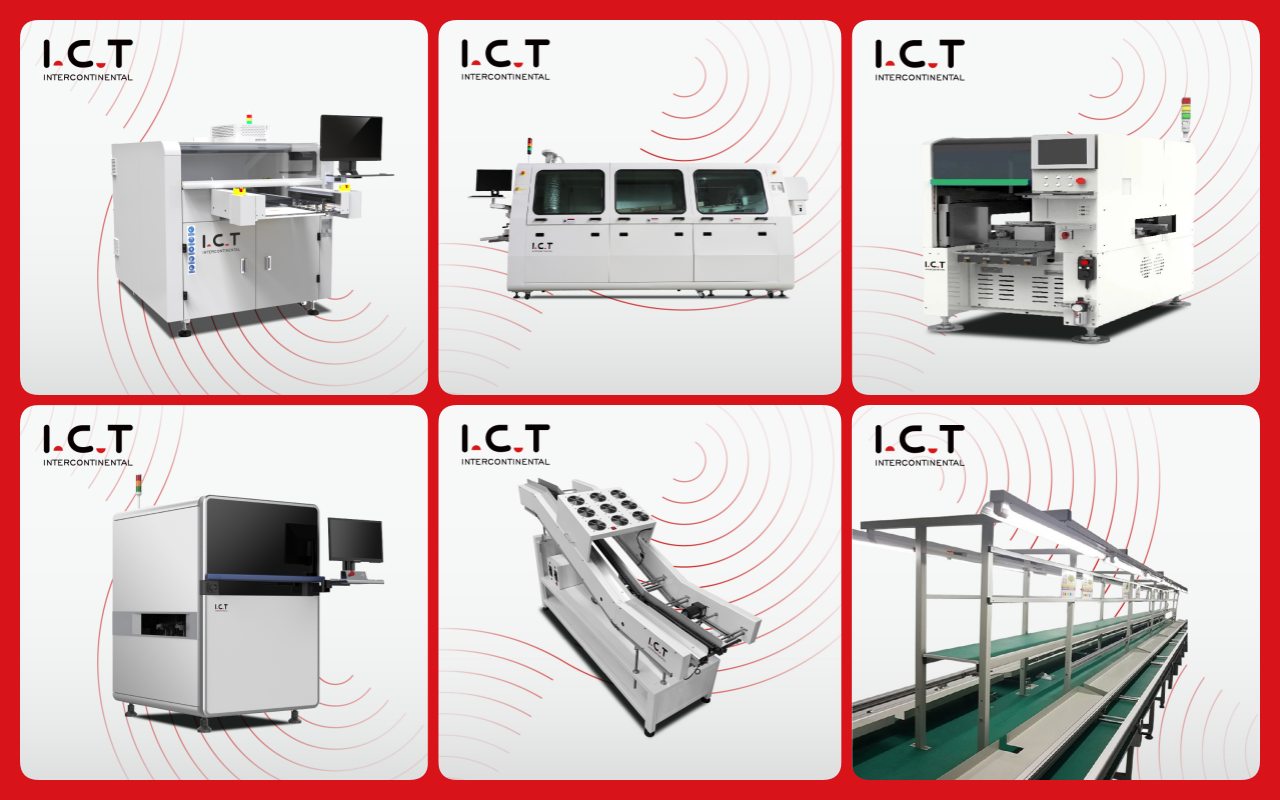

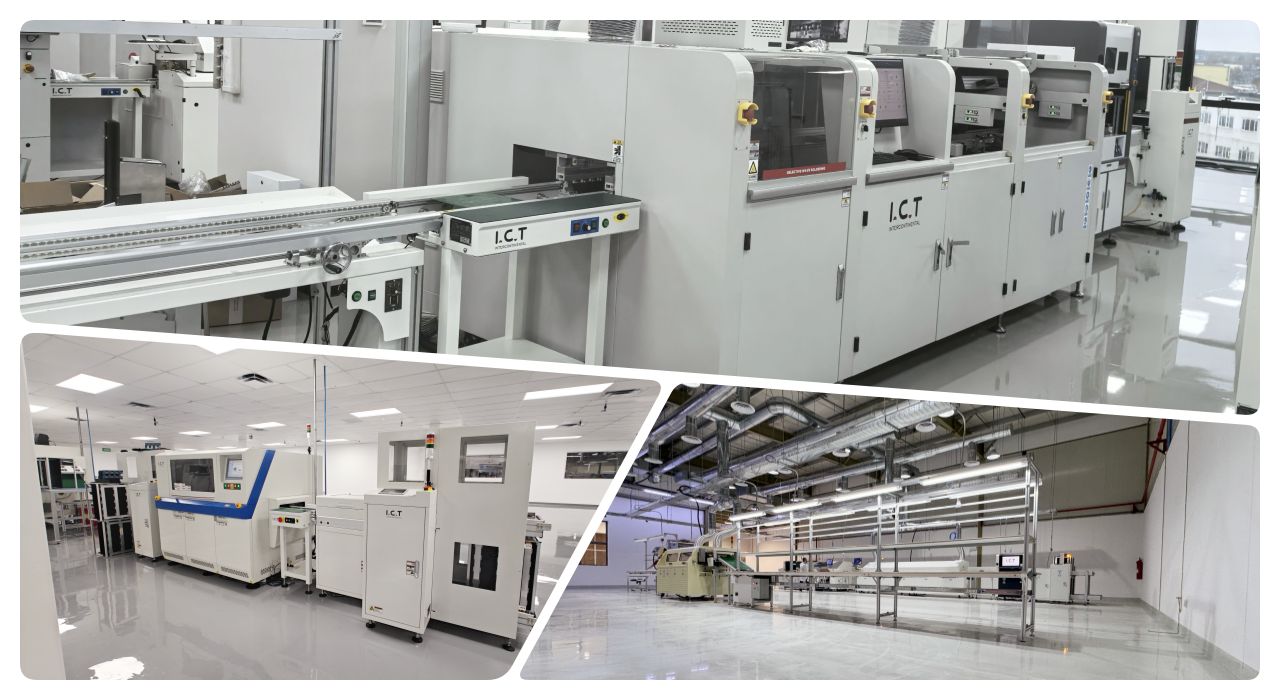

DIP gyártósorunk fejlett eszközöket kínál a hatékony és precíz PCB összeszereléshez. A teljesen automatizált DIP-sor tartalmaz egy DIP-beillesztő vezetéket a pontos alkatrészek elhelyezéséhez, egy hullámbetöltőt a zökkenőmentes NYÁK-bevezetéshez, egy hullámmentesítőt a biztonságos kilépéshez, és egy szerelőszalag-sort a végső ellenőrzésekhez. Ez a kiváló minőségű PCB DIP gyártósor biztosítja a stabil működést, a megbízható THT behelyezést és a költséghatékony összeszerelést, kielégítve a különféle iparági igényeket. A moduláris felépítésnek és az ICT globális támogatásának köszönhetően növeli a termelékenységet az átmenő lyukaknál.
| Videó az ügyfelek sikeréről
2024-ben két ICT-mérnök látogatott el Uruguayba, hogy támogassanak egy intelligens mérőműszer-gyártót, amint az egy videón is látható, melyben a vásárlói vélemények ragyogóak. A felvételek olyan berendezéseket tartalmaznak, mint a deszkarakodók, a 471-es és 481-es elhelyező gépek, a Lyra622, az AOI, a sarokszállítószalagok, a W2 hullámforrasztógépek, a csomópontok, az anyagvázas szalagsorok, a görgősorok és a távcső munkapadok.
Az ügyfelek dicsérték a mérnökök szakértelmét és a W2 stabil teljesítményét, megjegyezve, hogy javult a gyártási hatékonyság, és kifejezték érdeklődésüket a jövőbeni partnerségek iránt.
| Szakértői szolgáltatások és képzés
Az ICT kiterjedt szolgáltatásokat és képzést nyújt a hullámforrasztó gépekhez, beleértve a telepítést, a karbantartást és az üzemeltetési útmutatást. 72 országot lefedő globális mérnöki hálózatunk helyszíni támogatást és személyre szabott képzést kínál a termelés hatékonyságának növelése érdekében.
25 éves tapasztalatunkkal és 20 mérnökünkkel időben biztosítjuk a műszaki frissítéseket és a folyamatoptimalizálást. Ügyfeleink profitálnak 30 millió dolláros bejegyzett alapunkból és nyolc fiókirodánkból, amelyek megbízható, hosszú távú támogatást biztosítanak a PCB hullámforrasztógép-műveletekhez világszerte.

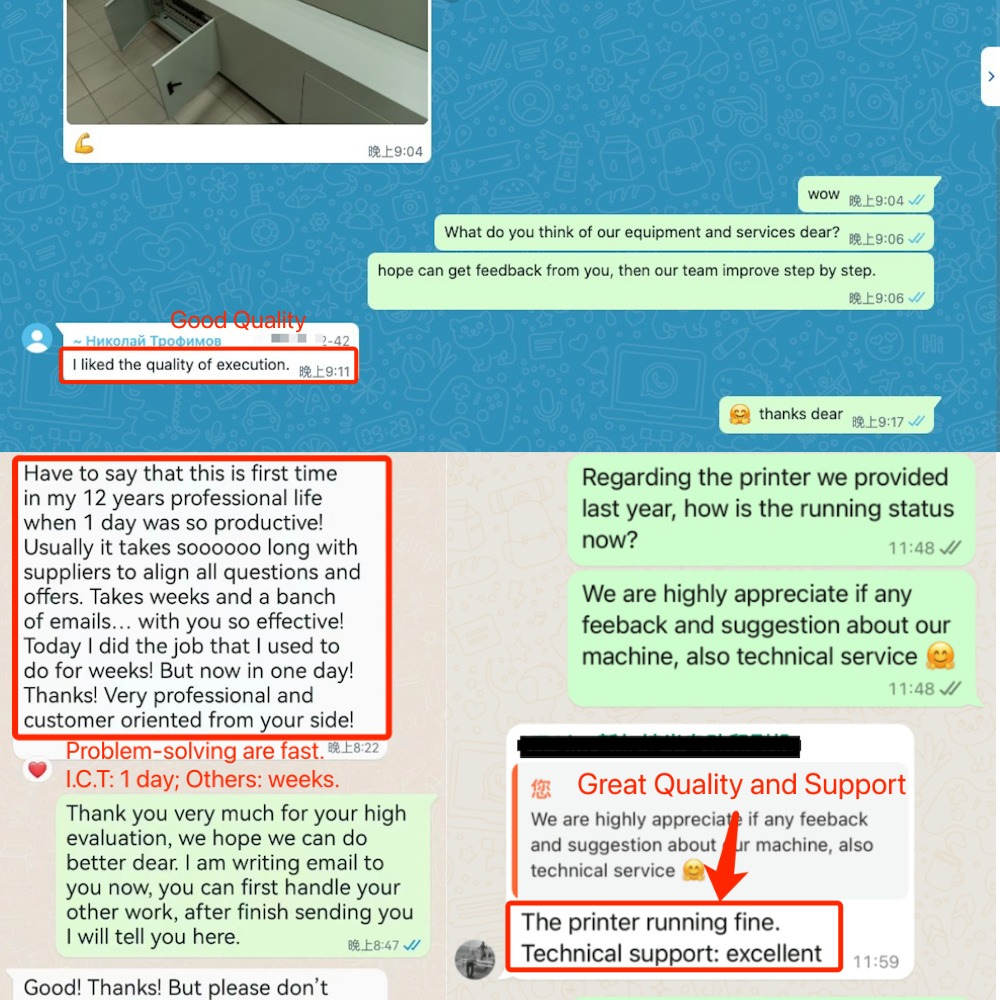

| Vásárlói beszámolók
Az ügyfelek nagyra értékelik az IKT-mérnököket szakmai készségeikért és gyors problémamegoldásukért, különösen a tengerentúli küldetések során, mint például Uruguayban. A hullámforrasztógépeket megbízható hegesztési minőségük és hatékonyságuk miatt ünneplik, ami döntő fontosságú a THT PCB hullámforrasztógépek alkalmazásaiban.
Robusztus csomagolásunk biztosítja a sérülésmentes szállítást, miközben a műszaki problémákra adott gyors reagálásunk – amelyet gyakran órákon belül megoldanak – folyamatosan dicséretet érdemel. Ügyfeleink értékelik innovatív megoldásainkat, és az IKT-t megbízható partnernek tekintik a globális gyártásban.
| Minőségi tanúsítványok
Az ICT hullámforrasztógépei CE, RoHS, ISO9001 tanúsítvánnyal és több szabadalommal rendelkeznek, ami tükrözi a globális biztonsági és minőségi szabványok betartását. Ezek a 12 000 m²-es dongguani gyárunkban érvényesített hitelesítő adatok biztosítják a hullámforrasztó berendezések megbízhatóságát. Szabadalmaztatott technológiáink növelik a tartósságot és a teljesítményt, így ügyfeleink magabiztosan választják az IKT-t PCB-gyártási igényeikhez, amelyet erős minőségirányítási rendszer támogat.
| Az ICT vállalatról és a gyárról
Az ICT vezető szerepet tölt be az elektronikai gyártásban, házon belüli kutatás-fejlesztéssel és gyártással, nagy csapatot alkalmazva, amely 25 év alatt gyorsan növekedett. Több mint 1600 ügyfelet szolgálunk ki 72 országban, 12 000 m²-es dongguani ipari parkunk szigorú minőség-ellenőrzést és robusztus irányítási rendszert kínál, csúcsminőségű hullámforrasztó gépeket gyártva.
Nyolc fiókirodával és egy 30 millió dolláros bejegyzett alappal innovatív megoldásokat kínálunk világszerte. A kiválóság iránti elkötelezettségünk a kezdeti beállítástól a folyamatos optimalizálásig támogatja az ügyfeleket, így az ICT megbízható név az iparágban.
