ICT-SS330
I.C.T
| Mennyiség: | |
|---|---|

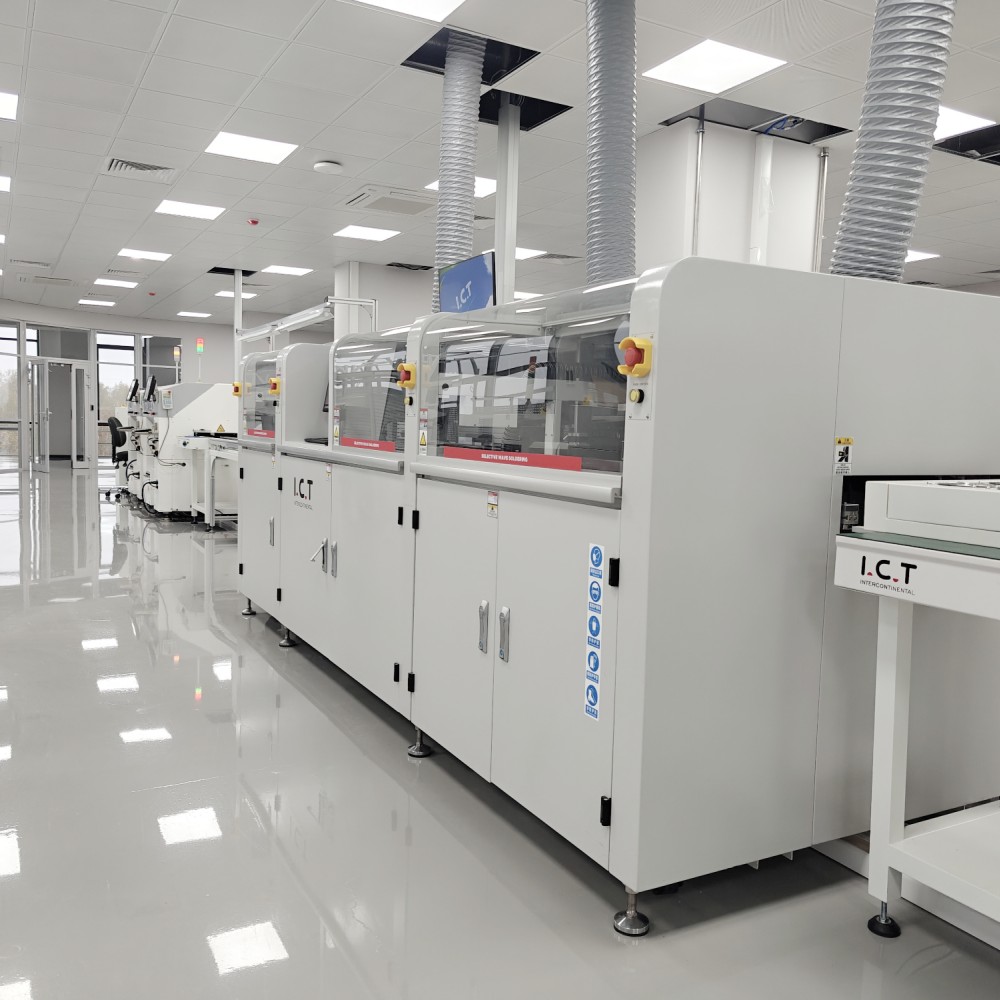

| Offline szelektív hullámforrasztógép
A Dongguan-i gyárunkban az alapoktól kezdve az ICT off-line szelektív hullámforrasztógép a tökéletes PCB szelektív hullámforrasztógép, ha maximális rugalmasságra van szüksége anélkül, hogy egy teljes SMT-sort le kellene kötni. A PCB soha nem mozdul – csak a szuperkönnyű alumíniumöntvény portál siklik a Panasonic szervókon és lineáris síneken, hogy pontosan oda szállítsák a folyasztószert és a forrasztást, ahová valók. A beépített nitrogénfűtés fényes, telt filéket ad szinte hulladék nélkül. A kezelők mindent beprogramoznak – útvonalakat, hőmérsékleteket, permetezési mennyiséget, hullámmagasságot – egy tiszta Windows érintőképernyőn, és végtelen számú munkát takarítanak meg az azonnali átálláshoz. Az automatikus hullámkalibráció, az élő CCD, a német sugárszelep és a titán edény biztosítja, hogy ez az off-line szelektív hullámforrasztógép tökéletes táblákat pumpál ki a hét minden napján, 24 órában.
| DIP vonali felszerelések listája
Egy német nagyfrekvenciás impulzusszelep 0,02 mm-es pontossággal bocsátja ki az alacsony szilárdanyag-tartalmú fluxus mikropontjait (10% alatt). A túlnyomásos tartály és a digitális áramlásmérő stabilan tartja a nyomást még akkor is, ha a tartály majdnem üres. A maradék egy kihúzható tálcában landol két másodperces tisztítás céljából. A japán SMC pneumatika és az elülső mérőműszerek megkönnyítik a napi ellenőrzéseket. Az automatikus elszívó szivattyú garantálja az állandó ellátást. Ez az intelligens fluxusrendszer tökéletesen aktiválja az off-line szelektív hullámos forrasztógép minden párnáját.
A standard alsó IR teljesen állítható; felső meleglevegős konvekciós vagy extra IR opcionális. A nyitott rácsos kialakítás és a magas hőmérsékletű pamut szigetelés egyenletes hőt biztosít az egész táblán. A csúcsmárkájú fűtőberendezések és a konnektorból tölthető motorok szerszám nélküli szervizelést és több éves csendes működést jelentenek. A PCB-k tökéletesen fluxus-aktiváltak és feszültségmentesek, készen állnak a hibátlan illesztésekre a PCB-szelektív hullámforrasztógépen.
A német elektromágneses szivattyú és a titán forrasztóedény ultrastabil minihullámot hoz létre, amely soha nem sodródik. Vezérelje az N2 hőmérsékletet, a forrasztási hőmérsékletet, a hullámmagasságot és az automatikus kalibrálást közvetlenül az érintőképernyőről. A beépített nitrogén tükörfényes filéket és szinte nulla salakot hoz létre. A lézeres monitorok magassága, a fúvókák automatikus tisztítása és 900 órányi videó mentése a nyomon követhetőség érdekében. Ez az a szív, amely megállíthatatlanná teszi az off-line szelektív hullámforrasztógépet.
Háromrészes görgős szállítószalag, valamint pneumatikus oldalsó és felső bilincsek akár 20 kg-os, holt állapotban lévő deszkákat is tartanak. Az erős sínek és a nagy pontosságú szervók zökkenőmentesen mozgatják a PCB-ket állomásról állomásra. A kétoldalas vagy vastag szerelvények átlátszóak, szabad hellyel. Megállás nélkül használható bármely PCB szelektív hullámú forrasztógépen.
A CE-kompatibilis PLC, a Cat-6 kábelezés és a teljes Ipari 4.0 csatlakozási lehetőség ragyogó sebességet és sziklaszilárd megbízhatóságot biztosít. Az irányított varázslók, a képalapú koordináta-javítások, az automatikus fúvókaérzékelés és a többnyelvű menük szinte semmire csökkentik az edzési időt. A MES-csatlakozás és a távoli diagnosztika lehetővé teszi, hogy az off-line szelektív hullámforrasztógép éjjel-nappal jövedelmező legyen.
A nagy színes érintőképernyő, a lépésenkénti útmutatók, az egyérintéses CCD-előnézet és a hangos figyelmeztetések rendkívül egyszerűvé teszik a gép futtatását. Azonnal válthat angol, kínai, japán vagy orosz nyelv között. Az egyedi toronylámpák és a Wi-Fi-frissítések mindenkit tájékoztatnak anélkül, hogy kilépnének a sorból.
| Specifikáció
| On-line szelektív hullámforrasztógép | ||||
| Modell | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| On-line moduláris | Permetezés + előmelegítés és forrasztás | Permetezés + Előmelegítés + Forrasztás | Permetezés + Előmelegítés + Forrasztás + Forrasztás | Permetezés + Előmelegítés + Forrasztás + Forrasztás + Forrasztás |
| Forrasztórendszer | ||||
| Fúvóka mennyisége | 1 | 1 | 2 | 3 |
| Forrasztóedény mennyisége | 1 szett | 1 szett | 2 szett | 3 szett |
| Dupla pot (opció) | N/A | Opció | Opció | Opció |
| Forrasztóedény teljesítmény | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Fluxus rendszer | ||||
| Fluxus tároló tartály | 1L | 1L | 2L | 2L |
| Fluxus támogatás | Flux riasztás, automatikus | |||
| Permetező fúvóka | Németország Jet Valve (Spot és vonal permetezés) 1 készlet | |||
| Permetező fúvóka mérete | 130um (180um, 210um opció) | |||
| Permetezési sebesség | 0 ~ 20 mm/s | |||
| A szórófej mozgási sebessége | 0 ~ 400 mm/s | |||
| Előmelegítő rendszer | ||||
| Előmelegítési mód | Forró levegő és IR | Forró levegő és IR | Forró levegő és IR | Forró levegő és IR |
| Előmelegítő terület | L500*Sz500mm | L500*Sz500mm | L500*Sz500mm | L500*Sz500mm |
| Előfűtési zóna | Felső meleg levegő: 2, alsó IR: 1 | |||
| Alsó előmelegítő teljesítmény | Max.12kw | |||
| Felső előmelegítő teljesítmény | Max.6kw | |||
| Bemelegítési idő | Kb. 15 perc (beállítás 150 ℃) | |||
| Vezérlési mód | PC+PLC | |||
| Közlekedési rendszer | ||||
| PCB mérete (rögzítéssel) | 120*60~500*500mm | |||
| PCB csere | Online | |||
| PCB felső hézag | 120 mm | |||
| Szállítási magasság | 900 ± 20 mm | |||
| Szállítási szélesség | 60 ~ 500 mm | |||
| Méret: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Súly | Körülbelül: 800 kg | Körülbelül: 1200 kg | Körülbelül: 1300 kg | Körülbelül: 1500 kg |
| DIP vonali felszerelések listája
DIP gyártósorunk fejlett eszközöket kínál a hatékony és precíz PCB összeszereléshez. A teljesen automatizált DIP-sor tartalmaz egy DIP-beillesztő vezetéket a pontos alkatrészek elhelyezéséhez, egy hullámbetöltőt a zökkenőmentes NYÁK-bevezetéshez, egy hullámmentesítőt a biztonságos kilépéshez, és egy szerelőszalag-sort a végső ellenőrzésekhez. Ez a kiváló minőségű PCB DIP gyártósor biztosítja a stabil működést, a megbízható THT behelyezést és a költséghatékony összeszerelést, kielégítve a különféle iparági igényeket. A moduláris felépítésnek és az ICT globális támogatásának köszönhetően növeli a termelékenységet az átmenő lyukaknál.
| Terméknév | Cél a DIP vonalban |
|---|---|
Automatikusan, precízen helyezi az alkatrészeket PCB-kre a DIP gyártósorhoz. | |
Megolvasztja a forraszt, hogy szilárd kötéseket hozzon létre a nyomtatott áramköri lapokon a THT csatlakoztatási folyamat során. | |
A forraszanyagot szelektíven alkalmazza bizonyos területeken a pontos THT összeszerelés érdekében | |
| Hullám utáni Inline AOI | Megvizsgálja a forrasztási kötéseket és az elhelyezési hibákat a DIP összeszerelt PCB-n. |
| Videó az ügyfelek sikeréről
2025 elején egy nagy vietnami fényképezőgép-beszállító érkezett, hogy véglegesen elfogadja új off-line szelektív hullámos forrasztógépét. Mérnökeink betöltötték valódi gyártási tábláikat, teljes ciklusokat lefuttattak, miközben az ügyfél élőben nézte a tökéletes THT illesztéseket a CCD-n, majd két napot töltöttek a technikusok képzésével a programozásról, a napi karbantartásról és a gyors hibaelhárításról. Teljesen magabiztosan távoztak, és készen álltak a hangerőre, amint a láda megérkezett – a klasszikus ICT globális partnerség működés közben.
| Professzionális szolgáltatás és képzés
A teljes utat lefedjük: gyári átvétel, tengeri fuvarozás, telepítés, indítás és élettartam-támogatás. Húsz vezető mérnök és helyi csapatok 72 országban tartanak helyszíni vagy távoli képzést, amikor csak szüksége van rá. A három kontinensen található alkatrészraktárak és a nap 24 órájában a hét minden napján rendelkezésre álló valódi válaszadás biztosítja, hogy a NYÁK-szelektív hullámforrasztógép a csúcsidőben évtizedekig működjön.
| Ügyfél dicsérete
Az ügyfelek folyamatosan azt mondják nekünk, hogy mérnökeink türelmesek, élesek, és valóban törődnek a sikerükkel. Imádják a pontos fluxuspontokat, az állandó hullámokat, és azt, hogy az Off-line szelektív hullámforrasztógép milyen gyorsan megtérül a nagyobb hozamok és a nulla utómunkálatok révén. Az exportládák hibátlanul jelennek meg, és az aznapi távoli javítások révén az első vásárlók életre szóló partnerekké váltak világszerte.
| Iparági tanúsítványok
Minden off-line szelektív hullámos forrasztógép CE biztonsági jelöléssel, RoHS-megfelelőséggel, ISO9001 minőségbiztosítási rendszerrel és több szabadalommal rendelkezik a sugárszelepekre, szivattyúkra és lézeres kalibrációra. Ezek a világszerte elismert bélyegek bizonyítják, hogy biztonságos, zöld, harci tesztelt technológiát kap, amelyben megbízhat bárhol a bolygón.
| Az ICT vállalatról és a gyárról
2012 óta egy 12 000 m²-es, korszerű campussá nőttünk ki 89 csapattaggal, 20 elkötelezett mérnökkel és 8 tengerentúli fiókteleppel. Minden – a kutatás-fejlesztés, a fémlemez, a megmunkálás, az összeszerelés és a beégési tesztelés – egy fedél alatt történik. Már 72 országban több mint 1600 gyárat szolgálunk ki teljes kulcsrakész SMT- és THT-megoldásokkal, és minden off-line szelektív hullámforrasztógépet szigorú ellenőrzéssel és bizonyított minőségi rendszerekkel szállítunk.
