ICT-510
I.C.T
PCB Laser Marking
| Mennyiség: | |
|---|---|

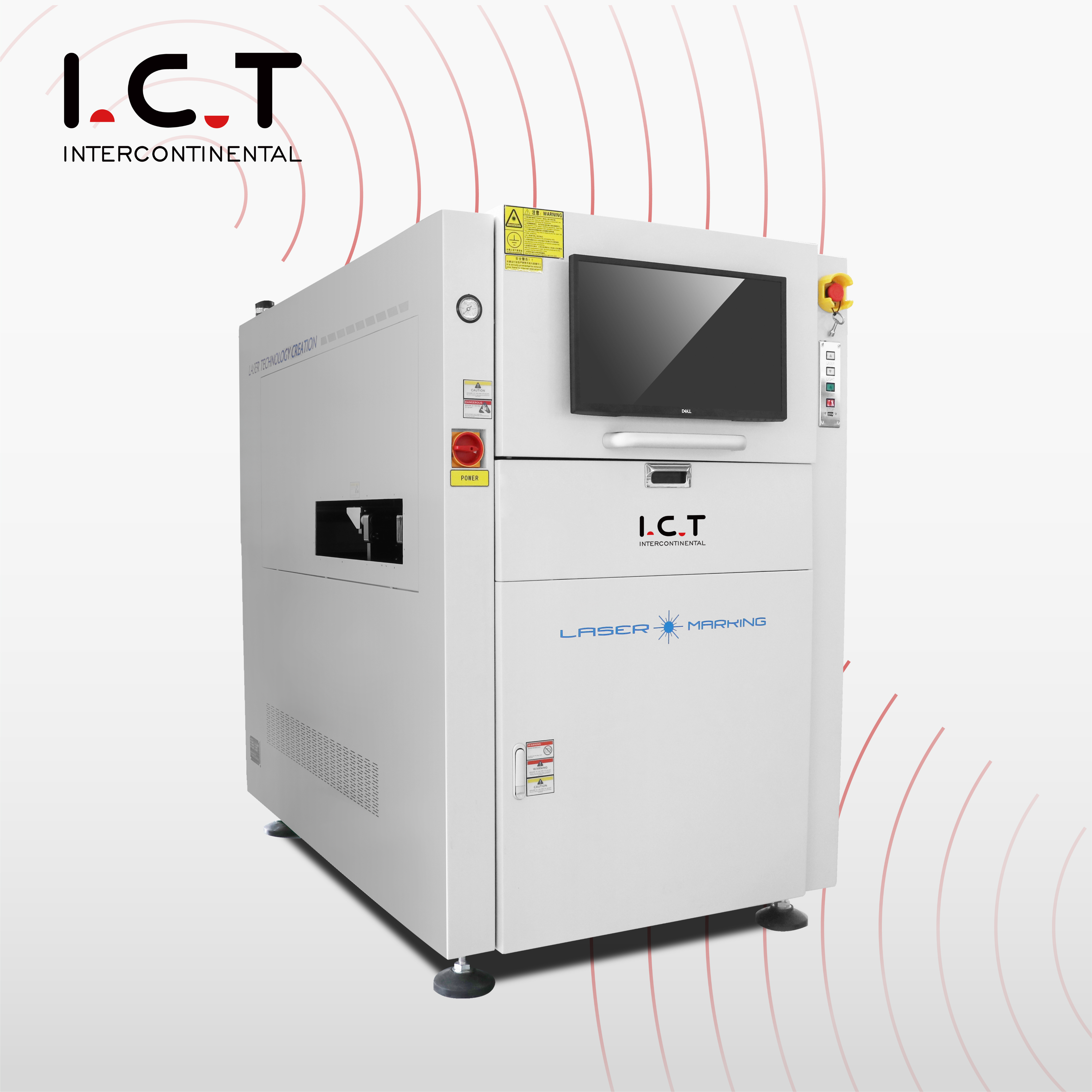

| CO2 lézeres jelölőgép
Az ICT CO2 lézeres jelölőgép stabil, nagy sebességű és pontos jelölést biztosít a PCB-k számára. Támogatja az UV-, zöld-, szál- és CO2-lézertípusokat, képes QR-kódok, vonalkódok és grafikák nyomtatására a PCB felső és alsó felületére. A szoftver lehetővé teszi a feladatok beállítását, az automatikus kódolvasást és az olvashatatlan jelek riasztási értesítéseit. A MES és az ERP integrációval a gép valós időben rögzíti és visszaküldi a termelési adatokat. Ideális azoknak az elektronikai gyártóknak, akik megbízható, gyors és nyomon követhető PCB-jelölést igényelnek.
| Az SMT lézeres jelölőgép jellemzője
Több lézeres képesség
Támogatja a CO2, rost, UV és zöld lézereket. Mindegyik lézer gyárilag kalibrált automatikus Z-tengely beállítással. Alkalmas különféle PCB anyagokhoz, az FR4-től a fém és műanyag felületekig.
Nagy sebességű és pontos jelölés
Nagy sebességű vibrációs tükörrel és CCD pozicionáló rendszerrel felszerelt. A jelölési pontosság eléri a ±0,05 mm-t, így minden kód, szöveg vagy logó pontos és olvasható.
Integrált szoftver és automatizálás
A szoftver lehetővé teszi a feladatok egyszerű szerkesztését, többpontos pozicionálást és MES/ERP integrációt. Az automatikus kódolvasás naplózza az eredményeket, és riasztást indít el bármilyen jelölési hiba esetén, csökkentve a hibákat és javítva a nyomon követhetőséget.
Környezetbarát működés
Nincs fogyóeszköz, nem igényel karbantartást és környezetbarát. Az újranyomtatás elleni funkciók megakadályozzák a többszörös nyomokat. Az offline és az online mód is támogatott a rugalmas termelés érdekében.
| SMT lézeres jelölőgép specifikációja
| Tétel | I.CT-400 | I.CT-460 | I.CT-510 | I.CT-510L |
|---|---|---|---|---|
| PCB Flip funkció | A PCB Flipper belsejében | A PCB Flipper belsejében | N/A | N/A |
| Maxim PCB mérete | 380×380 mm | L510×450 mm | L510×400 mm | L510×460 mm |
| Jelölési tartomány | 280×380 mm | 460×450 mm | 430×400 mm | 510×460 mm |
| Dimenzió | 835×1488×1566 mm | 974×1528×1616 mm | 1054×1568×1523 mm | 1054×1470×1523 mm |
| Súly | 700 kg | 800 kg | 750 kg | 800 kg |
| NYÁK vastagsága | 0,5-5 mm | 0,5-10 mm | 0,5-5 mm | 0,5-10 mm |
| Jelölési sebesség | <7000mm/s | <7000mm/s | <6000mm/s | <6000mm/s |
| Lézer típus | UV lézer, zöld lézer, szálas lézer, CO2 lézer | |||
| Lézer hullámhossz | UV: 355 nm, zöld: 532 nm, szál: 1064 nm, CO2: 10600 nm | |||
| Lézer teljesítmény | UV: 3W (5/10W opció), zöld: 10W, szál: 20W, CO2: 30W | |||
| Lézeres Z-tengely emelés | Automatikus | |||
| Precíziós jelölés | ± 0,05 mm | |||
| PCB biztonsági magasság | Felső <25 mm; Alul <20 mm | |||
| Alkalmazható termék | QR kód, PCB tinta, zöld/kék tinta, réz, alumínium stb. | |||
| Pozíciórendszer | CCD+JELZÉS | |||
| Üzemmód | Lézeres X/Y mozgás | |||
| Karakter típus | TrueType, JSF, SHX, DMF betűtípusok | |||
| Minimális karakter magasság | 0,1-0,4 mm | |||
| Szállítószalagsebesség | 0-4500 mm/perc | |||
| Hatalom | AC220V, 50/60Hz, összesen 3000W | |||
| Légnyomás | 0,5–0,6 Mpa | |||
| Standard | Füsttisztító | |||
* Az IKT folyamatosan dolgozik a minőségen és a teljesítményen, a specifikációk és a megjelenés külön értesítés nélkül frissíthető.
| SMT vonali berendezések listája
Az ICT kulcsrakész SMT-, DIP- és bevonatsorokat szállít, amelyek kombinálják a PCB-betöltőket/-kirakodókat, a szitanyomást, a kiszedést és az elhelyezést, az SPI/AOI-ellenőrzést, az újrafolyást, a hullámforrasztást, a bevonatot, az adagolást, a szállítószalagokat és a tisztítóállomásokat. Mindegyik sor a nagy hatékonyságra, a termék nyomon követhetőségére és minőségellenőrzésére van optimalizálva. A MES/ERP integráció biztosítja a munka, a kötegek és az anyagok automatikus nyomon követését. A globális telepítés, képzés és támogatás zökkenőmentes gyári működést, minimális állásidőt és következetes termelést biztosít az elektronikai gyártás minden munkafolyamatában.
| Videó az ügyfelek sikeréről
Az ICT egy nagy elektronikai gyártót támogatott Üzbegisztánban. Az ügyfél PCB-ket, SSD-ket és memóriamodulokat gyártó létesítményt épített. A sor beállításától a gyártási tesztelésig az ICT mérnökök irányították az SMT, a DIP és a bevonatsor integrációját, beleértve a jelölést, elhelyezést, SPI-t, AOI-t és az újrafolyamatot. Az ügyfél kiemelte a gyors problémamegoldást, a műszaki útmutatást, a biztonságos csomagolást és a nagy megbízhatóságot. Az integrált megoldás javította a nyomon követhetőséget, a gyártási hatékonyságot és a teljes vonalteljesítményt, lehetővé téve a folyamatos, kiváló minőségű kimeneteket.
| Professzionális képzés és támogatás
Az ICT teljes körű helyszíni támogatást nyújt, beleértve a telepítést, az üzembe helyezést és a kezelői képzést. A mérnökök tanítják a lézerkezelést, a vonalintegrációt és a karbantartási rutinokat. A képzés biztosítja a biztonságos, hatékony működést és csökkenti az állásidőt. Az ügyfelek magabiztosan kezelhetik a teljes SMT-, DIP- és bevonatsorokat, és azonnal hozzáférhetnek a globális hibaelhárítási és munkafolyamat-optimalizálási támogatáshoz.
| Ügyfél dicsérete
Az ügyfelek dicsérik az ICT-mérnököket a professzionalizmusukért, a készségükért és az egyértelmű útmutatásért. A CO2 lézeres jelölőgépeket a pontosság, a megbízhatóság és a könnyű integráció miatt dicsérik. Az ügyfelek nagyra értékelik a biztonságos csomagolást, a gyors problémamegoldást és a működési hatékonyságot. A megbízható berendezések és a gyors támogatás kombinációja zökkenőmentes üzembe helyezést és kiváló minőségű gyártást biztosít.
| Minősítésünk
Az ICT CO2 lézeres jelölőgépek CE, RoHS, ISO9001 tanúsítvánnyal és több szabadalommal rendelkeznek. A megfelelőség garantálja a biztonságot, a megbízhatóságot és a nagy teljesítményt. Az ügyfelek magabiztosan integrálhatják a gépet az SMT-vonalakba, így precíz, nyomon követhető és tartós jelölés érhető el a PCB-ken.
| Rólunk és a gyárról
Az ICT nagy K+F és gyártási csapattal rendelkezik, amely több mint 1600 ügyfelet szolgál ki több mint 70 országban. A szigorú minőség-ellenőrzési és vizsgálati eljárások biztosítják, hogy minden gép megfeleljen a magas követelményeknek. A globális műszaki támogatás gyors válaszokat és életciklus-kezelést biztosít. Az ICT tapasztalata és növekedése kulcsrakész SMT-, DIP- és bevonatmegoldásokat tesz lehetővé, amelyek hatékony, nyomon követhető és kiváló minőségű elektronikai gyártást biztosítanak világszerte.
