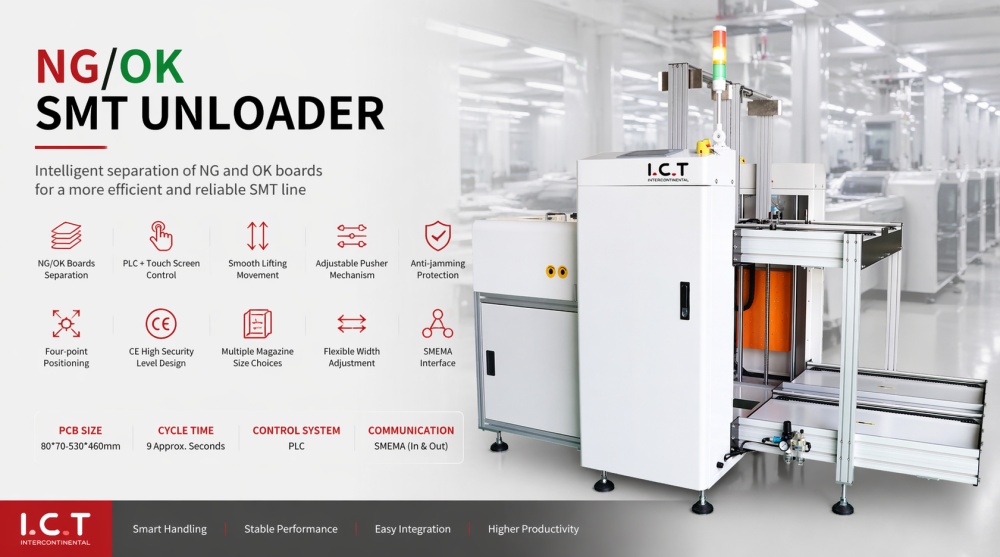

| Ng/ok Magazin Unloader SMT Lines számára
Az SMT-gyártásban a kész nyomtatott áramköri lapok hatékony kezelése ugyanolyan kritikus, mint maga az összeszerelés. Az Ng/ok Magazine Unloader SMT-t az ellenőrzési vagy forrasztási szakaszok utáni kirakodási folyamat kezelésére fejlesztették ki. Automatikusan szétválasztja a sikeres és sikertelen táblákat, és a kijelölt magazinokban tárolja őket. Állítható sínszélességével és egyenletes szállítási sebességével a gyártási ritmus megzavarása nélkül támogatja a különböző NYÁK-méreteket. Stabil működésre tervezve, megbízható kapcsolódási pontként működik az ellenőrző berendezések és a későbbi folyamatok között, segít fenntartani az egyenletes és szervezett gyártási folyamatot.
| Részletes termékjellemzők
Az olyan ellenőrzési szakaszok után, mint az AOI, az NG és OK táblák kézi kezelése gyakran lelassítja a termelést. Ez a gép megszünteti ezt a szűk keresztmetszetet azáltal, hogy automatikusan külön tárakba irányítja az átengedett és hibás PCB-ket. A folyamat stabil és megismételhető, biztosítva a következetes válogatási pontosságot. Az emberi beavatkozás csökkentésével csökkenti a táblák rossz elhelyezésének vagy összekeverésének esélyét is, ami közvetlenül támogatja a jobb minőségellenőrzést az SMT vonalon.
A gyártósorok ritkán foglalkoznak egyetlen táblatípussal. Ezért elengedhetetlen az állítható sínszélesség és -emelkedés. Az Ng/ok Magazine Unloader SMT lehetővé teszi a kezelők számára, hogy bonyolult beállítások nélkül gyorsan alkalmazkodjanak a különböző NYÁK-méretekhez. Legyen szó kis vezérlőpanelekről vagy nagyobb panelekről, a gép zökkenőmentes átvitelt és igazítást biztosít, segítve a gyártás rugalmasságát a stabilitás feláldozása nélkül.
Az instabil PCB átvitel megszakíthatja a teljes SMT folyamatot. Ez a kirakodó biztosítja a zökkenőmentes és szabályozott mozgást a szállítószalagtól a tárrakásig. Minden táblát óvatosan kell kezelni, hogy elkerüljük a sérülést vagy az eltolódást. A magazintároló rendszer rendezetten tartja a táblákat, és készen áll a következő folyamatra, kiszámíthatóbbá és hatékonyabbá téve a későbbi műveleteket.
Valódi termelési környezetben a berendezéseknek hosszú órákon át megszakítás nélkül kell működniük. Ez a gép ennek a valóságnak a szem előtt tartásával készült. Felépítése támogatja a stabil, hosszú távú működést, míg a vezérlőrendszer egyenletes teljesítményt biztosít. A csökkentett karbantartási igények és a megbízható mozgásvezérlés segít a gyártósor szükségtelen leállások nélküli működésében.
LED ellenőrző lámpák, fém láncos szállítószalagok és ionizáló ventilátorok készen állnak. Az automatikus szélességű motorok és a szegmensszállítási vezérlés speciális igényeket is kielégít. Minden opció teljesen tesztelve érkezik. Ezek a lehetőségek lehetővé teszik, hogy az smt mini pcb tárbetöltő pontosan illeszkedjen bármely SMT elrendezéshez.
| Specifikáció
| Műszaki adatok | HNU250 | típus HNU330 típus | HNU390 típus | HNU460 típus |
|---|---|---|---|---|
| Méret (mm) | 178014501680 | 206516301680 | 266017601680 | 266019501680 |
| PCB méret (mm) | 8070330*250 | 8070445*330 | 8070530*390 | 8070530*460 |
| Rack mérete (mm) | 355320563 | 460400563 | 535460570 | 535530570 |
| NYÁK vastagsága | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-5,0 mm |
| PCB súly | ≤2,0 kg | ≤2,0 kg | ≤2,0 kg | ≤2,0 kg |
| PCB alkatrész magassága | ±15 mm | ±15 mm | ±15 mm | ±15 mm |
| Időtáplálás PCB | másodperc 9 kb. vagy Adja meg | másodperc 9 kb. vagy Adja meg | másodperc 9 kb. vagy Adja meg | másodperc 9 kb. vagy Adja meg |
| Indexáló hangmagasság | 10.20.30.40.50 mm vagy Adja meg | 10.20.30.40.50 mm vagy Adja meg | 10.20.30.40.50 mm vagy Adja meg | 10.20.30.40.50 mm vagy Adja meg |
| Irányító rendszer | PLC | PLC | PLC | PLC |
| Hatalom | Max 300VA | Max 300VA | Max 300VA | Max 300VA |
| Légi ellátás | 4-6bar, 10 l/min | 4-6bar, 10 l/min | 4-6bar, 10 l/min | 4-6bar, 10 l/min |
| Szállítási magasság | 910±30 mm (vagy az ügyfél által megadott) | 910±30 mm (vagy az ügyfél által megadott) | 910±30 mm (vagy az ügyfél által megadott) | 910±30 mm (vagy az ügyfél által megadott) |
| Szállítószalag | 3,8 mm-es antisztatikus lapos öv | 3,8 mm-es antisztatikus lapos öv | 3,8 mm-es antisztatikus lapos öv | 3,8 mm-es antisztatikus lapos öv |
| Tápegység | 1 PH AC 220 V 50/60 Hz (opció: 110 V – 380 V) | 1 PH AC 220 V 50/60 Hz (opció: 110 V – 380 V) | 1 PH AC 220 V 50/60 Hz (opció: 110 V – 380 V) | 1 PH AC 220 V 50/60 Hz (opció: 110 V – 380 V) |
| Súly | 360 kg | 380 kg | 420 kg | 460 kg |
| Opció | Kettős méretű tár, automatikus szélességállítás, MES rendszer | |||
