ICT-SS540
I.C.T
| Mennyiség: | |
|---|---|

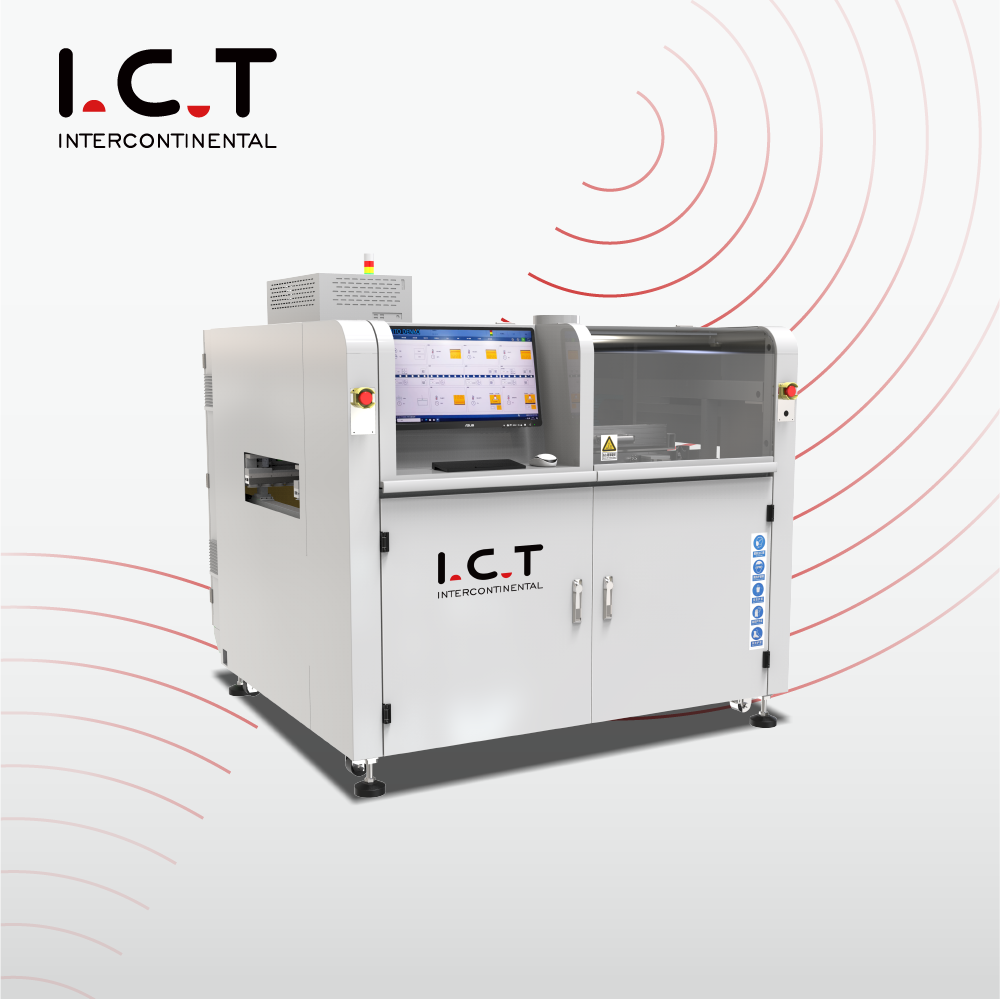

| On-line szelektív hullámforrasztógép
A Dongguanban teljesen megtervezett és gyártott ICT On-line szelektív hullámforrasztógép az igazi szelektív forrasztórendszer a nagy mennyiségű, nagy keverékű SMT-gyárakhoz, amelyek nem hajlandók kompromisszumot kötni a minőségért a sebességért. A PCB folyamatosan siklik egy precíziós szállítószalagon, míg az ultrakönnyű alumíniumöntvény portál – amelyet Panasonic szervók és lineáris sínek hajtanak meg – pontosan a csapokhoz viszi a folyasztószert és a forrasztást. A beépített nitrogénfűtés fényes, telt filéket hoz létre gyakorlatilag nulla hulladékkal. A kezelők minden részletet – útvonalat, hőmérsékletet, permetezési mennyiséget, hullámmagasságot – a nagy Windows érintőképernyőn irányítanak, és végtelen számú programot menthetnek el az azonnali átálláshoz. Az automatikus hullámkalibráció, az élő CCD, a német sugárszelep és a titán edény ezt az online szelektív hullámforrasztógépet non-stop profitközponttá varázsolják.
| DIP vonali felszerelések listája
A német nagyfrekvenciás fúvóka 0,02 mm-ig megismételhető, alacsony szilárdanyag-tartalmú fluxus (<10%) mikropontokat bocsát ki. A túlnyomásos tartály és a digitális áramlásmérő stabilan tartja a nyomást még akkor is, ha a tartály majdnem üres. A maradék egy gyorsan húzható tálcába kerül. A japán SMC pneumatika és elülső mérőműszerek egyszerűvé teszik a napi ellenőrzéseket. Az automatikus szivattyú soha nem engedi, hogy a készlet csökkenjen. Ez a fluxusmodul tökéletesen aktiválja az On-line szelektív hullámos forrasztógép minden párnáját.
A teljesen állítható alsó IR alapfelszereltség; felső forró levegő vagy extra IR opcionális. A nyitott rácsos elrendezés és a vastag, magas hőmérsékletű szigetelés egyenletesen oszlatja el a hőt az egész táblán. A prémium kategóriás fűtőtestek és a dugaszolható motorok évekig csendesen és szerszám nélkül működnek. A táblák tökéletesen aktiválva és feszültségmentesen lépnek ki, készen állnak a hibátlan kötésekre a szelektív forrasztórendszerben.
A német elektromágneses szivattyú és a titán edény ultrastabil minihullámot hoz létre, amely soha nem sodródik. Állítsa be az N2 áramlást, a forrasztási hőmérsékletet, a hullámmagasságot és az automatikus kalibrálást közvetlenül az érintőképernyőről. A beépített nitrogén tükörfényes filéket biztosít, és szinte semmilyen salakot nem hoz létre. A lézer ellenőrzi a magasságot, a fúvókák öntisztulnak, és 900 órányi videót tárol a nyomon követhetőség érdekében. Ez minden online szelektív hullámos forrasztógép golyóálló magja.
SMEMA-kompatibilis háromrészes szállítószalag, valamint pneumatikus oldalsó/felső bilincsek akár 20 kg-os deszkát is rögzítenek forrasztás közben. Az erős sínek és a nagy pontosságú szervók zökkenőmentesen, vonalsebességgel mozgatják a PCB-ket. A vastag vagy kétoldalas szerelvények könnyen átlátszóak. Bármilyen szelektív forrasztórendszeren, folyamatos, nagy volumenű használatra készült.
A CE-tanúsítvánnyal rendelkező PLC, a Cat-6 kábelezés és a teljes MES-csatlakozás villámgyors reakciót és teljes megbízhatóságot biztosít. Az irányított varázslók, a képalapú szerkesztések, az automatikus fúvókaérzékelés és a többnyelvű menük órákra csökkentik a képzést. A távdiagnosztika lehetővé teszi, hogy az On-line szelektív hullámforrasztógép éjjel-nappal bevételt szerezzen.
A nagy színes érintőképernyő, a lépésenkénti útmutatók, az egyérintéses élő CCD-előnézet és a hangjelzések rendkívül egyszerűvé teszik a gép futtatását. Azonnal válthat angol, kínai, japán vagy orosz között. Az egyedi toronylámpák és a Wi-Fi-frissítések mindenkit nyomon követhetnek anélkül, hogy elhagyná a vonalat.
| Specifikáció
| On-line szelektív hullámforrasztógép | ||||
| Modell | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| On-line moduláris | Permetezés + előmelegítés és forrasztás | Permetezés + Előmelegítés + Forrasztás | Permetezés + Előmelegítés + Forrasztás + Forrasztás | Permetezés + Előmelegítés + Forrasztás + Forrasztás + Forrasztás |
| Forrasztórendszer | ||||
| Fúvóka mennyisége | 1 | 1 | 2 | 3 |
| Forrasztóedény mennyisége | 1 szett | 1 szett | 2 szett | 3 szett |
| Dupla pot (opció) | N/A | Opció | Opció | Opció |
| Forrasztóedény teljesítmény | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Fluxus rendszer | ||||
| Fluxus tároló tartály | 1L | 1L | 2L | 2L |
| Fluxus támogatás | Flux riasztás, automatikus | |||
| Permetező fúvóka | Németország Jet Valve (Spot és vonal permetezés) 1 készlet | |||
| Permetező fúvóka mérete | 130um (180um, 210um opció) | |||
| Permetezési sebesség | 0 ~ 20 mm/s | |||
| A szórófej mozgási sebessége | 0 ~ 400 mm/s | |||
| Előmelegítő rendszer | ||||
| Előmelegítési mód | Forró levegő és IR | Forró levegő és IR | Forró levegő és IR | Forró levegő és IR |
| Előmelegítő terület | L500*Sz500mm | L500*Sz500mm | L500*Sz500mm | L500*Sz500mm |
| Előfűtési zóna | Felső meleg levegő: 2, alsó IR: 1 | |||
| Alsó előmelegítő teljesítmény | Max.12kw | |||
| Felső előmelegítő teljesítmény | Max.6kw | |||
| Bemelegítési idő | Kb. 15 perc (beállítás 150 ℃) | |||
| Vezérlési mód | PC+PLC | |||
| Közlekedési rendszer | ||||
| PCB mérete (rögzítéssel) | 120*60~500*500mm | |||
| PCB csere | Online | |||
| PCB felső hézag | 120 mm | |||
| Szállítási magasság | 900 ± 20 mm | |||
| Szállítási szélesség | 60 ~ 500 mm | |||
| Méret: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Súly | Körülbelül: 800 kg | Körülbelül: 1200 kg | Körülbelül: 1300 kg | Körülbelül: 1500 kg |
| DIP vonali felszerelések listája
Egészítse ki online szelektív hullámforrasztógépét ICT teljesen automatikus DIP-sorral – a tökéletes partner a magas keverékű THT-gyártáshoz. A kulcsrakész összeállítás tartalmaz egy nagy sebességű DIP behelyező gépet az alkatrészek pontos elhelyezéséhez, egy SMEMA-kompatibilis hullámtöltőt, amely simán betáplálja a táblákat a szelektív forrasztórendszerbe, egy kímélő hullámkitöltőt, amely feszültség nélkül fogja fel a kész nyomtatott áramköri lapokat, és egy pufferelt szerelőszalagot a végső ellenőrzéshez és javításhoz. Minden moduláris, CE-tanúsítvánnyal rendelkezik, és házon belül épült a sziklaszilárd megbízhatóság és a villámgyors átállás érdekében. A 72 országban található globális alkatrészraktárak és helyszíni támogatás révén az ICT biztosítja, hogy a teljes átmenőfurat-folyamat csúcshatékonysággal és minimális költséggel működjön – a behelyezéstől a szelektív forrasztásig.
| Terméknév | Cél a DIP vonalban |
|---|---|
Automatikusan, precízen helyezi az alkatrészeket PCB-kre a DIP gyártósorhoz. | |
Megolvasztja a forraszt, hogy szilárd kötéseket hozzon létre a nyomtatott áramköri lapokon a THT csatlakoztatási folyamat során. | |
A forraszanyagot szelektíven alkalmazza bizonyos területeken a pontos THT összeszerelés érdekében | |
| Hullám utáni Inline AOI | Megvizsgálja a forrasztási kötéseket és az elhelyezési hibákat a DIP összeszerelt PCB-n. |
| Videó az ügyfelek sikeréről
2025 elején egy nagy vietnami fényképezőgép-gyártó berepült az új online szelektív hullámos forrasztógép végső elfogadására. Mérnökeink betöltötték valódi gyártási tábláikat, teljes sebességű ciklusokat futtattak, miközben az ügyfél élőben nézte a tökéletes THT kötések kialakulását a CCD-n, majd két napon át képezték csapatukat a programozásról, a napi karbantartásról és a hibaelhárításról. Azon a napon, amikor a láda megérkezett, 100%-ban készen álltak a volumen elérésére – ez egy újabb példa az IKT valódi globális partnerségére.
| Professzionális szolgáltatás és képzés
A vonalintegrációtól és az üzembe helyezéstől az élethosszig tartó támogatásig és frissítésekig mindenhol elérhetőek vagyunk. Húsz vezető mérnök és helyi csapatok 72 országban tartanak helyszíni vagy távoli képzést, amikor csak szüksége van rá. A három kontinensen található alkatrészraktárak és a hét minden napján, 24 órában működő forródrótok évtizedeken keresztül csúcsidőben tartják a szelektív forrasztórendszert.
| Ügyfél dicsérete
Az ügyfelek folyamatosan azt mondják nekünk, hogy mérnökeink türelmesek, élesek, és valóban törődnek a sikerükkel. Szeretik a precíz fluxuspontosságot, a sziklaszilárd hullámot, és azt, hogy az On-line szelektív hullámforrasztógép milyen gyorsan megtérül a nagyobb hozamok és a nulla utómunkálatok révén. Az exportládák hibátlanul érkeznek, és az aznapi távoli javítások révén az első vásárlók életre szóló partnerekké váltak világszerte.
| Iparági tanúsítványok
Minden online szelektív hullámos forrasztógép rendelkezik CE biztonsági tanúsítvánnyal, RoHS-megfelelőséggel, ISO9001 minőségbiztosítási rendszerrel, valamint több szabadalommal a sugárszelepekre, szivattyúkra és lézerkalibrálásra. Ezek a világszerte megbízható védjegyek azt bizonyítják, hogy biztonságos, zöld, a helyszínen bevált technológiát kap, amelyre bárhol megbízhat.
| Az ICT vállalatról és a gyárról
2012 óta egy 12 000 m²-es, korszerű kampuszsá nőttünk ki 89 csapattaggal, 20 elkötelezett mérnökkel és 8 globális fiókteleppel. Minden – a kutatás-fejlesztés, a gyártás, az összeszerelés és a beégési tesztelés – házon belül történik. 72 országban több mint 1600 gyárat szolgálunk ki teljes kulcsrakész SMT- és THT-megoldásokkal, és minden on-line szelektív hullámos forrasztógép szigorú ellenőrzés és bizonyított minőségbiztosítási rendszer mellett távozik.
