| PCB SMT nyomtató áttekintése
Megbízható automatikus forrasztópaszta nyomtató SMT-vonalakhoz
Ez az ICT PCB SMT nyomtató könnyen használható, és kiváló eredményeket biztosít az SMT-munka során. Nagy pontossággal forrasztópasztát helyez a PCB-kre. A gép gyors, 7 másodperces nyomtatási idővel rendelkezik. A pozíciókat ±0,01 mm-en ismétli. Az automatikus funkciók közé tartozik a NYÁK-ellenőrzés, a nyomásbeállítás, a nyomtatás és a sablontisztítás. Az alkatrészek olyan jó márkáktól származnak, mint a Panasonic. Illik az Industry 4.0-hoz és a MES-hez az élő adatokhoz. Jó elektronikához, autókhoz és LED-ekhez. Vágja le a kézi munkát és a hulladékot. Kapcsolat más gépekkel az SMEMA-n keresztül. Az IKT mindent keményen tesztel, és világszerte segít. Kezdje kicsiben vagy menjen nagyra ezzel az automatikus SMT nyomtatóval.
| Jellemző
A nyomtatófej egy ívhídon lóg. Két motor vezérli mindegyik gumibetétet. A nyomás egyenletes marad 0 és 15 kg között. A sebesség másodpercenként 10-200 mm. Az ütések pontossága ±0,025 mm. A szögek 45, 55 vagy 60 fokra állíthatók. Forrasztáshoz vagy ragasztóhoz használható. A visszajelzések tökéletesen megtartják a paszta alakját. Nincs elkenődés vagy extra paszta. Ez segít az SMT forrasztópaszta nyomtatónak minden nap tisztán és gyorsan működni.
A hevederek akár 1500 mm/s sebességgel mozgatják a PCB-ket. A motor pontosan leállítja őket. Nincsenek beragadt táblák. Az oldalsó bilincsek és a vákuum szorosan tartják. A PCB és a stencil érintése sima. A magasság 900 mm plusz-mínusz 20. Menjen balról jobbra vagy mindkét irányba. A csapok és blokkok 1% alatti vetemedést rögzítenek. Az emelőasztal automatikusan beállítja a magasságot. Cserélje ki a terméket 5 percen belül. Az alacsony gondozású alkatrészek hosszú élettartamúak. Kiválóan alkalmas non-stop SMT Solder nyomtatósorokhoz.
Válasszon száraz, nedves, porszívózást vagy kézi tisztítást. A CCD-rész a tiszta területről leválik. A permet felülről lefelé egyenletes. A szoftver alkoholt és papírt takarít meg. Az erős motor jól húzza a vákuumot. A stencil készen áll. Nincs hosszú megállás. Így az automatikus forrasztópaszta nyomtató rendetlenség és késedelem nélkül működik.
| Specifikáció
| Modell | ICT-4034 | ICT5134 | ICT-5151 |
| Keretméret (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB mérete (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Szállítási irány | Baloldali; Jobboldali; Bal-bal; Jobboldali | ||
| Támogató rendszer | Mágneses tű/felfelé mutató asztal beállított/támogató blokk | ||
| Befogórendszer | Oldalsó rögzítés (vákuumfúvóka, automata visszahúzható Z nyomás opcionális) | ||
| Nyomtatófej | Két független motoros nyomtatófej | ||
| A gumibetét típusa | Rozsdamentes acél (standard), műanyag | ||
| Tisztító rendszer | Száraz, nedves, vákuum | ||
| Ellenőrzés | 2D ellenőrzés (standard) | ||
| Tápegység | AC:220±10%,50/60HZ,3Kw | ||
| Ellenőrzési módszer | PC-vezérlés | ||
| Dimenzió (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modell | ICT-6534 | ICT-6561 | ICT-9060 |
| Keretméret (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB mérete (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenzió (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* Az IKT folyamatosan dolgozik a minőségen és a teljesítményen, a specifikációk és a megjelenés külön értesítés nélkül frissíthető.
| SMT vonali berendezések listája

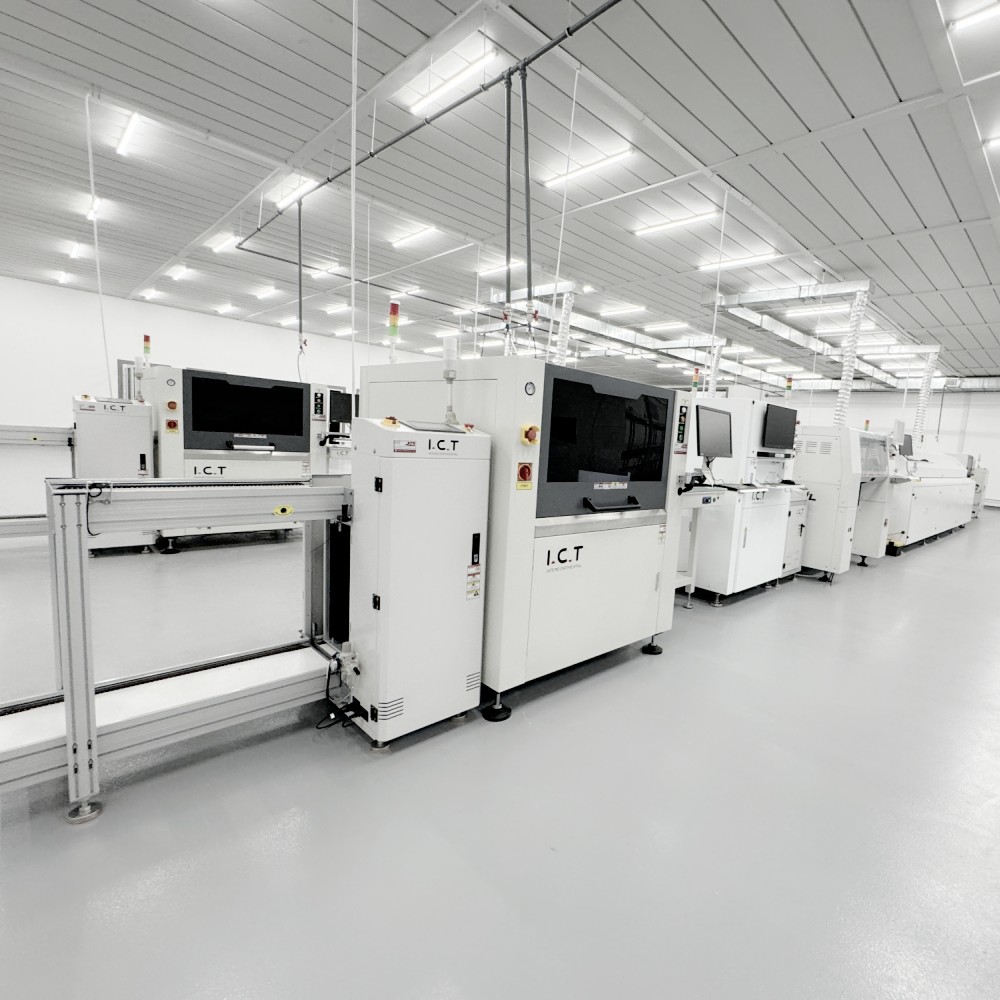

Kiváló minőségű PCBA gyártósorunk fejlett berendezésekkel rendelkezik a hatékony és precíz PCB összeszerelés érdekében. A teljesen automatizált SMT sorozat tartalmaz egy rakodót, egy automatikus nyomtatót a forrasztópaszta pontos felhordásához, egy pick-and-place gépet a precíz alkatrészek elhelyezéséhez, egy újrafolyó sütőt a megbízható forrasztáshoz, valamint egy AOI rendszert az alapos hibavizsgálathoz. Ez a kiváló minőségű PCBA gyártósor zökkenőmentes működést, nagy megbízhatóságot és alacsony költségű SMT összeszerelést biztosít, megfelelve a különféle iparági követelményeknek.
| Terméknév | Cél az SMT vonalban |
|---|---|
| PCB rakodó | A csupasz PCB-ket automatikusan betölti a vonalra. |
| Forrasztott paszta nyomtató | A forrasztópasztát pontosan nyomtatja a nyomtatott áramköri lapokra. |
| Pick and Place Machine | Pontosan rögzíti az alkatrészeket a PCB-kre. |
| Újracsomagolási sütő | Megolvasztja a forraszt, hogy szilárd kötéseket hozzon létre. |
| AOI gép | Megvizsgálja a forrasztási kötéseket és az elhelyezési hibákat. |
| SPI gép | Ellenőrzi a forrasztópaszta magasságát és minőségét. |
| Nyomkövethetőség | Rögzíti és nyomon követi a gyártási adatokat: lézeres jelölőgép / címke rögzítő / tintasugaras nyomtató |
| Videó az ügyfelek sikeréről
Az ICT mérnököket küldött Észak-Amerikába. Két SMT-vonalat hoztak létre egy szépségápolási szerszámgyártó számára. Az alkatrészek közé tartozik a lézeres marker, SMT nyomtató SPI-vel, Panasonic helyezők, Heller reflow, AOI, szállítószalagok, PCBA tisztító és forrasztópaszta doboz. A csapat telepítette, összekapcsolta a szoftvert, és betanította a személyzetet. Gyorsan megoldották a problémákat. A vonalak 99%-os üzemidővel futottak. Időben átment az ellenőrzésen. Az ügyfél most termékeket készít a világméretű értékesítésre. IKT-készségeket mutat a távoli telepítésekben és teljes körű segítségnyújtásban.
| Szerviz és képzési támogatás
Teljes támogatás és egyszerű képzés
Az ICT minden segítséget megad a PCB SMT nyomtatóhoz. Vonaltervezést és telepítést a helyszínen vállalunk. A képzés gyakorlati vagy online. Futtatás, javítás és MES-kapcsolat tanítása. Támogatás a hét minden napján, 24 órában a fiókokból. Tartsa készenlétben az alkatrészeket, és évente ellenőrizze. Rögzítse a kockázatokat és takarítson meg pénzt. Növelje csapatát egyablakos módszerünkkel.
| Vásárlói vélemények
Az ügyfelek szeretik a munkánkat. 'A mérnökök gyorsan megjavították a nyomtatót, és jól tanítottak' - mondja az európai autógyártó cég. Észak-amerikai szépségipari cég: 'Az SMT Forrasztópaszta Nyomtató tökéletesen működik, nincs megállás.' Biztonságos csomagolás: 'A dobozok jók voltak a tengeren keresztül.' Gyors segítség: 'Válaszoljon gyorsan, az alkatrészek még aznap.' Jó munkákkal bizalmat építünk.
| Tanúsítványok és szabványok
Bizonyított minőségi jelek
CE-vel rendelkezünk a biztonságos használat érdekében. RoHS zöld alkatrészekhez. ISO9001 a jó vezérlés érdekében. Szabadalmak a nyomtatási, tisztítási és mozgatási technológián. Mindenki ellenőrizze munkánkat az elejétől a végéig. Bízzon ebben a PCB SMT nyomtatóban bárhol.
| Az ICT cégről és az SMT gyárunkról
Erős SMT megoldáskészítő
Az ICT 2012-ben indult. Jelenleg 89 fő, 20 mérnök. 12.000 m² terület. Nyolc iroda. Több mint 1600 ügyfelet szolgál ki 72 országban. Saját tervezés és gyártás. Szigorú teszt a Dongguan üzemben. 48 órás futás és a pontosság ellenőrzése. 30 millió dolláros alap. Gyorsan nőj az őszinte, egyszerű, nyitott módszerekkel. Helyi segítség a világ szükségleteihez. Sokan nulláról teljes sorba mentek velünk.
