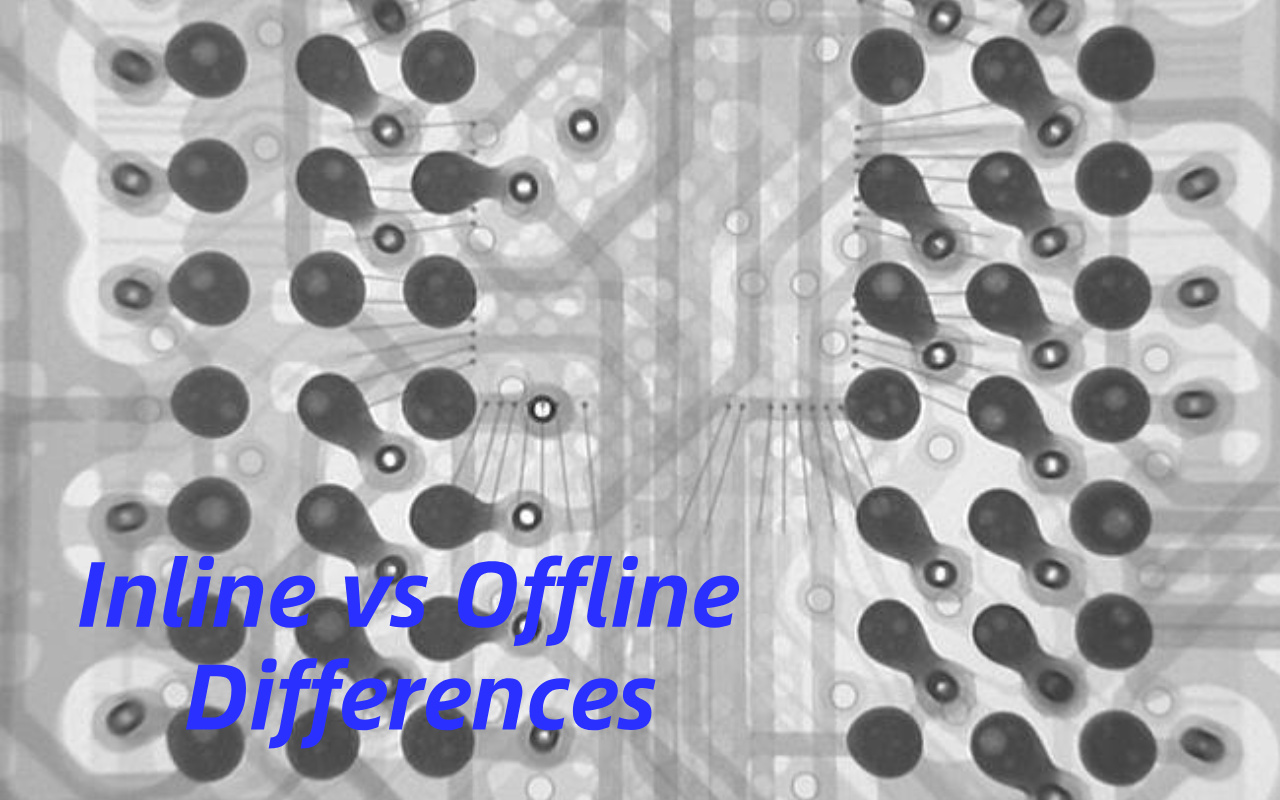

Sok PCBA-gyártó a megfelelő szándékkal fektet be a röntgenvizsgálatba – javítja a minőséget és csökkenti a szökések számát –, de ennek ellenére váratlan szűk keresztmetszetek, növekvő ellenőrzési költségek vagy késleltetett visszajelzésekkel kell szembenézniük, amikor hibák lépnek fel.
A legtöbb esetben nem maga a röntgentechnika a probléma, hanem a rossz vizsgálati stratégia kiválasztása. megértése a PCBA-gyártásban. Ezeknek a problémáknak az első megjelenésekor gyakran hiányzik a röntgenvizsgálat működésének
Az inline és offline röntgenrendszerek nagyon eltérő célokat szolgálnak. Az egyiket úgy tervezték, hogy a gyártósor sebességével mozogjon, míg a másik a rugalmasságot, a felbontást és a mély elemzést helyezi előtérbe. Ha a rendszer típusa nem felel meg a gyártási mennyiségnek, a termékösszetételnek vagy a minőségi követelményeknek, az eredmény lassabb áteresztőképesség, magasabb utómunkálati költségek vagy kihagyott hibák lehetnek, amelyek csak akkor jelennek meg, amikor a termékek elérik a teret.
Ha nagy volumenű SMT-vonalakat üzemeltet, az offline röntgenfelvétel gyorsan szűk keresztmetszetté válhat. Ha összetett, kis volumenű táblákat gyárt, előfordulhat, hogy a beépített rendszer alulhasznált és szükségtelenül drága. Mindkét esetben a rossz választás csendben rontja a befektetés megtérülését – gyakran azért, mert az AOI nem látja, de a röntgensugarat nem a megfelelő szakaszban rögzítik.
Sok gyár fektet be a röntgenvizsgálatba, jobb minőség-ellenőrzésre számítva, de azt tapasztalják, hogy a gyártás hatékonysága a telepítés után csökken. Ez gyakran megtörténik, amikor egy beépített röntgenfelvételt olyan vonalra helyeznek, amely nem rendelkezik stabil ütemidővel vagy állandó termékáramlással.
A táblák sorban állnak a röntgen előtt, a kezelők manuálisan avatkoznak be, és a rendszer inkább szűk keresztmetszet, mintsem biztosíték lesz. Idővel a gyártástervezők elkezdik megkerülni az ellenőrzési lépést, hogy a szállítmányokat az ütemezésben tartsák. Ezen a ponton a röntgenrendszer létezik a vonalon, de a valódi értéke már nem ismert.
A különböző termékek nagyon eltérő ellenőrzési kockázatokat hordoznak magukban, mégis sok gyár egyetlen vizsgálati megközelítést alkalmaz minden táblánál. A nagy sűrűségű kártyák BGA-val és alsó végződésű komponensekkel részletes hézag- és hézagelemzést igényelnek, míg az egyszerűbb kártyáknál csak az alapvető megfelelőségi/nem-ellenőrzésekre van szükség.
Ha olyan offline rendszert használnak, ahol valós idejű visszajelzésre van szükség, a hibákat gyakran túl későn fedezik fel, miután már több tucat vagy több száz táblát gyártottak. Másrészt az összetett, kis volumenű termékek teljes soron belüli ellenőrzésének kényszerítése túlságosan leegyszerűsítheti az ellenőrzési paramétereket és elrejtheti a kritikus hibákat. Az eltérés csendben növeli a minőségi kockázatot anélkül, hogy azonnal látható lenne.
További ellenőrzési lépések hozzáadása nem javítja automatikusan a minőséget, ha ezeket a lépéseket rosszul helyezték el vagy nem megfelelően használják. Az ellenőrző rendszerek időt, alapterületet és mérnöki figyelmet igényelnek, amelyek mindegyikének mérhető értéket kell nyújtania.
Ha inline röntgent használnak, ahol elegendő a mintavétel, a mérnökök egyértelmű cselekvés nélkül belefulladhatnak az adatokba. Ha az offline röntgent túlzottan igénybe veszik a rutinellenőrzésekhez, értékes mérnöki időt veszítenek el az alacsony kockázatú táblákon. A hatékony ellenőrzés a folyamat ellenőrzéséről szól, nem pedig arról, hogy mindent egyformán ellenőrizzünk.
Az inline röntgenrendszerek fizikailag és logikailag integrálódnak az SMT gyártási folyamatába, jellemzően az újraáramlás után helyezkednek el. A nyomtatott áramköri lapok automatikusan mozognak a rendszeren a szállítószalagokon, kézi kezelés nélkül. Az ellenőrző programokat úgy tervezték, hogy megfeleljenek a vonalsebességnek, és gyakran a következetesség és az ismételhetőség fontosabbak a maximális képrészleteknél.
Mivel a rendszer folyamatosan működik, az ellenőrzési eredmények valós időben generálódnak, és összekapcsolhatók a gyártási adatokkal. Ez a beépített röntgensugárzást a gyártási folyamat részévé teszi, nem pedig külön minőségellenőrző pontként.
Az offline röntgenrendszerek a gyártósortól függetlenül működnek, és a tábla kézi be- és kirakodásán alapulnak. Az üzemeltetők vagy a mérnökök döntik el, hogy mely táblákat vizsgálják meg, mennyi ideig vizsgálják azokat, és mely jellemzőket elemezzék részletesen.
Ez a rugalmasság lehetővé teszi a mélyebb vizsgálatot, beleértve a szögletes nézeteket, a többszörös nagyítási szintet és a csatlakozásonkénti hosszabb elemzési időt. Az offline rendszereket általában mintavételre, hibaelhárításra és műszaki ellenőrzésre használják. Analitikai eszközként működnek, nem pedig áteresztőképesség-vezérelt ellenőrző kapuként.

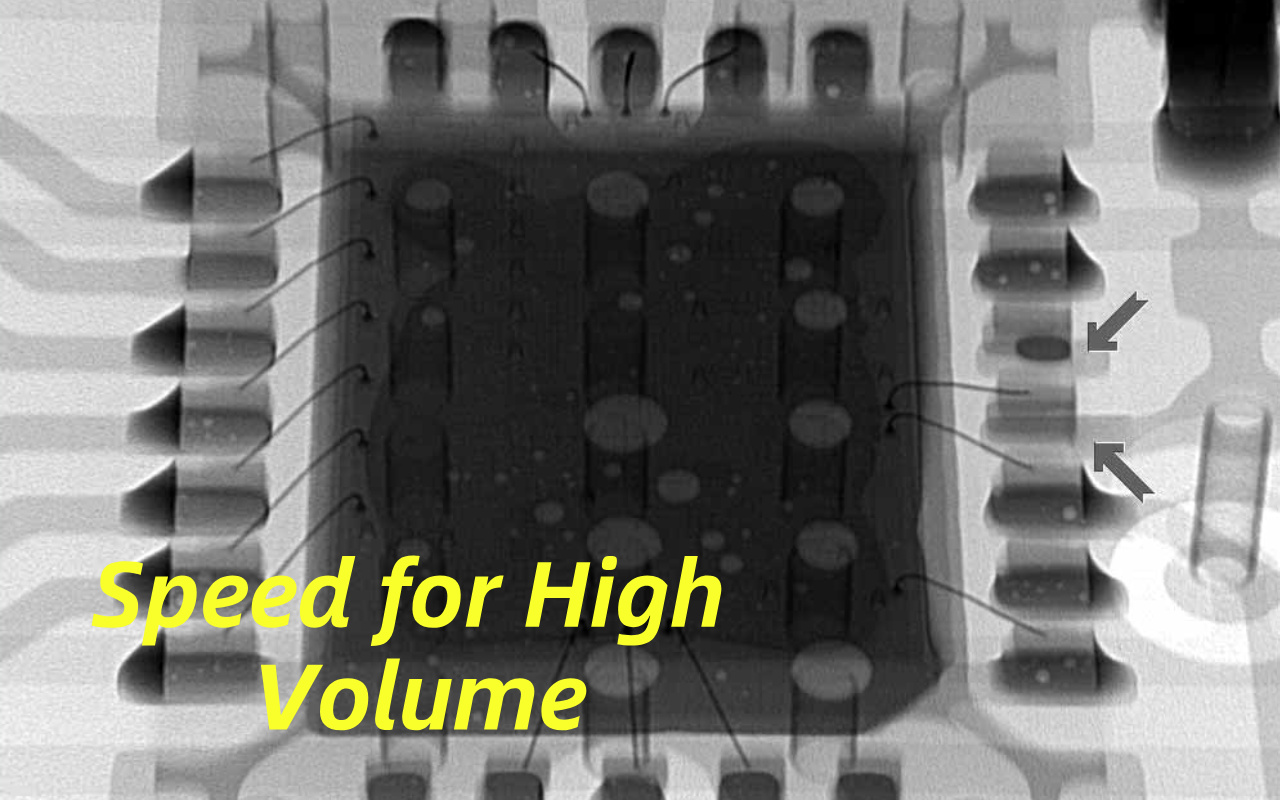

A legnyilvánvalóbb különbség az inline és az offline röntgen között a vizsgálati sebesség. Az inline rendszereket úgy optimalizáltuk, hogy minden táblát gyorsan és következetesen megvizsgáljanak, míg az offline rendszerek a részletekért kereskednek a sebességgel. Az automatizálási szintek is jelentősen eltérnek egymástól: az inline rendszerek minimális kezelői részvételt igényelnek, az offline rendszerek pedig nagymértékben támaszkodnak a képzett felhasználókra.
A munkafolyamat szempontjából az inline ellenőrzés támogatja a folyamatos gyártásellenőrzést, míg az offline ellenőrzés a döntéshozatalt és a kiváltó okok elemzését. Ezek a különbségek közvetlenül befolyásolják, hogy az egyes rendszereket hogyan kell üzembe helyezni egy gyárban.

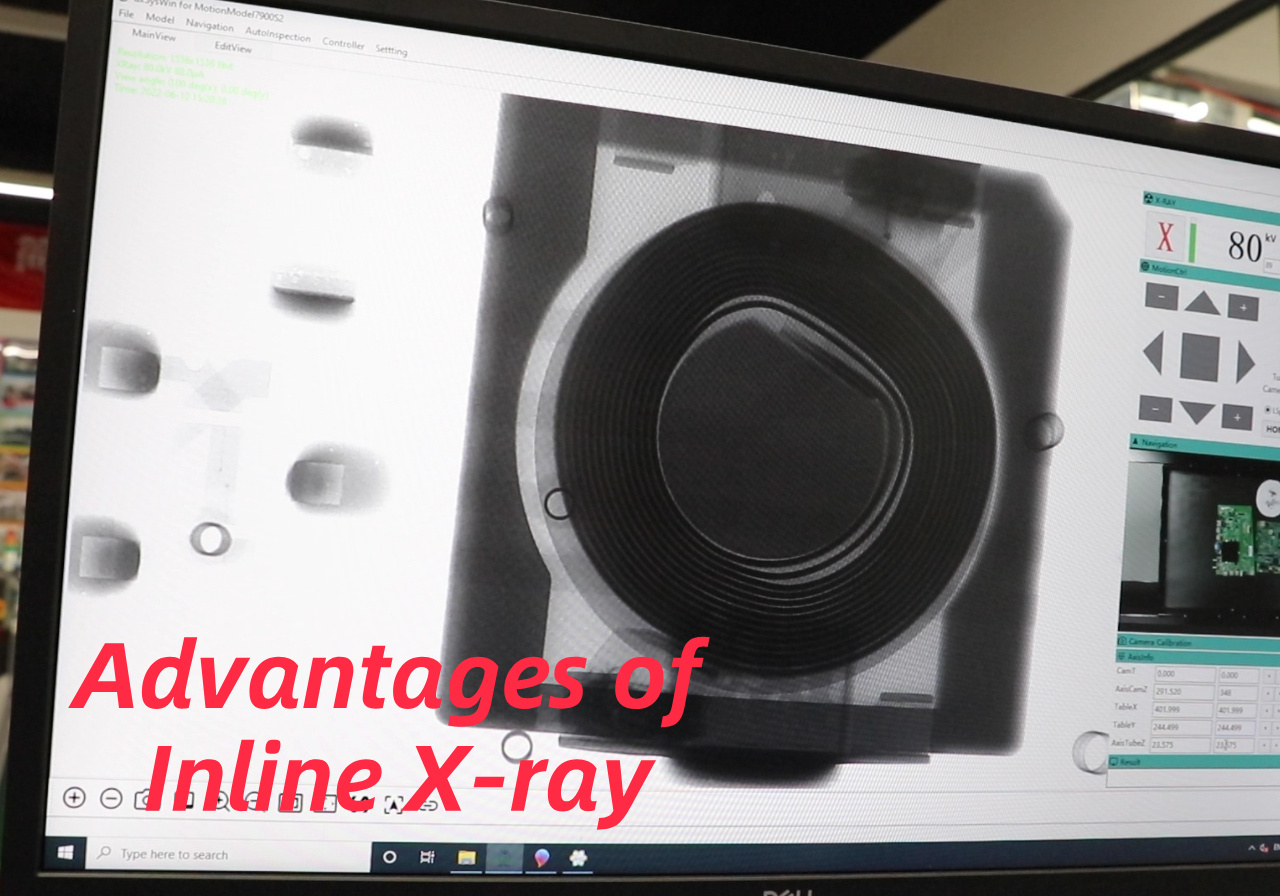

A beépített röntgenvizsgálat lehetővé teszi a gyárak számára, hogy magas teljesítményt tartsanak fenn anélkül, hogy feláldoznák az ellenőrzési lefedettséget. Mivel a táblákat automatikusan ellenőrzik, amint áthaladnak a vonalon, nincs szükség a gyártás leállítására vagy a táblák kézi kezelésre való átirányítására.
Ez különösen fontos nagy volumenű környezetekben, ahol még a rövid késések is megzavarhatják a kézbesítés ütemezését. Az inline ellenőrzés biztosítja, hogy a minőség-ellenőrzés lépést tartson a termeléssel, nem pedig versenyez vele. Sok tömeggyártó sor esetében ez a képesség önmagában indokolja a befektetést.
A beépített röntgensugárzás egyik legerősebb előnye a hibák észlelésének és jelentésének sebessége. Az olyan problémák, mint a túlzott kiürülés, az alkatrészek alatti forrasztási áthidalás vagy a forrasztóanyag hiánya, perceken belül azonosíthatók.
Ez lehetővé teszi a folyamatmérnökök számára, hogy gyorsan reagáljanak a nyomtatási, elhelyezési vagy áttördelési paraméterek módosításával. A korai felismerés megakadályozza a hibák terjedését nagy tételekben. Idővel ez a valós idejű visszacsatolás jelentősen stabilizálja a teljes SMT folyamatot.
Az inline röntgenrendszereket úgy tervezték, hogy kommunikáljanak a vonal más automatizált berendezéseivel. Az ellenőrzési adatok összekapcsolhatók a nyomtatóval, a rögzítővel vagy az újratördeléssel kapcsolatos információkkal a folyamattrendek azonosítása érdekében. Ez támogatja a statisztikai folyamatszabályozást és a hosszú távú hozamjavítást.
Megfelelően integrálva az inline röntgen egy zárt hurkú minőségbiztosítási rendszer részévé válik, nem pedig önálló ellenőrzővé. Az eredmény egy olyan gyártósor, amely nem csak észleli a hibákat, hanem aktívan dolgozik azok megelőzésén.

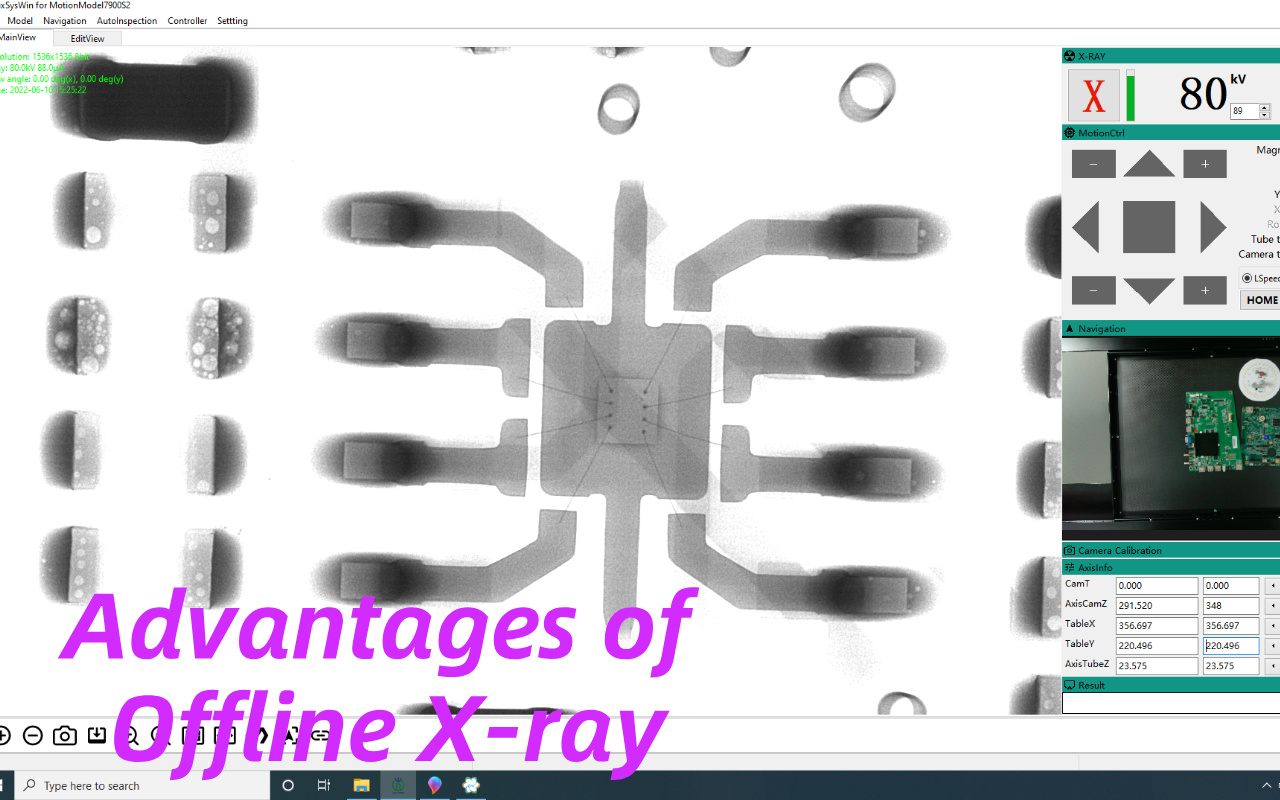

Az offline röntgenrendszerek lehetővé teszik a kezelők számára, hogy több időt töltsenek minden egyes vizsgálati célponttal, ami közvetlenül eredményezi a jobb képtisztaságot és több vizsgálati szöget. A mérnökök ráközelíthetnek az egyes forrasztási kötésekre, elforgathatják a nézeteket, és rétegről rétegre vizsgálhatják meg az összetett szerkezeteket.
Ez a részletezési szint különösen értékes a BGA üregek, a fej a párnában hibák vagy a részleges nem nedvesedés elemzésekor, amelyeket nehéz lenne besorolni egy gyors inline vizsgálat során. Az offline ellenőrzés a mélyebb megértést támogatja, nem csak a hibák megerősítését. A minőségi mérnökök számára ez a mélység gyakran különbséget tesz a találgatás és a tudás között.
Az offline röntgen kiváló olyan környezetben, ahol a termékek gyakran változnak, vagy ahol műszaki elemzésre van szükség.
Általában a következőkre használják:
Új termék bevezetése (NPI)
A folyamat érvényesítése
Hibaelemzés és kiváltó ok kivizsgálása
Mivel az offline röntgensugár el van választva a fő SMT-vonaltól , nem befolyásolja közvetlenül a vonal sebességét vagy az üzemidőt. A táblákat a gyártás utáni ellenőrzésre választják ki, így elkerülhető az új szűk keresztmetszetek kialakulása. Ez megkönnyíti az offline rendszerek bevezetését a meglévő gyárakban a szállítószalagok vagy a vonalelrendezés újrakonfigurálása nélkül.
A korlátozott alapterületű vagy instabil gyártási ütemtervű létesítményeknél ez az elkülönítés csökkenti a működési kockázatot. Az ellenőrzési folyamat továbbra is ellenőrzött marad a napi teljesítmény megzavarása nélkül.

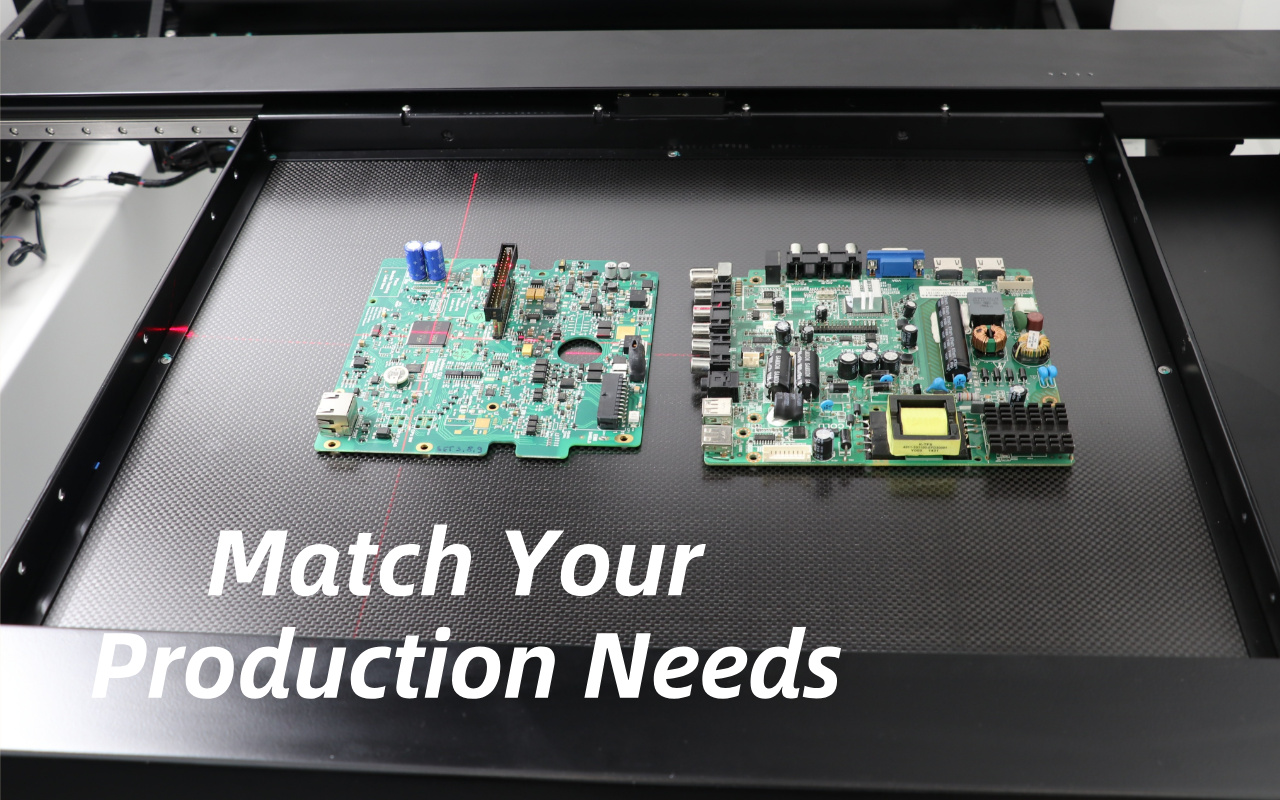

Míg a beépített röntgenfelvétel gyorsaságot és automatizálást kínál, szűk keresztmetszetté válhat, ha nincs megfelelően hozzáigazítva a vonal kapacitásához. Ha a táblánkénti ellenőrzési idő meghaladja a vonalütemezési időt, sorok alakulnak ki, és megzavarják a gyártási folyamatot. A több ellenőrzési ponttal rendelkező összetett táblák különösen hajlamosak erre a problémára.
Egyes esetekben a mérnökök csökkentik az ellenőrzési mélységet a sebesség fenntartása érdekében, ami veszélyezteti a hibaészlelést. Gondos tervezés nélkül a soron belüli ellenőrzés a minőséget akaratlanul is átbocsáthatja.
Az offline röntgenvizsgálat nem ad azonnali visszajelzést a gyártósornak. Mire a hibákat felfedezik, már több tucat vagy akár több száz tábla elkészülhet. Ez a késleltetés növeli az utómunkálatok mennyiségét, és megnehezíti a kiváltó okok elemzését.
A folyamattal kapcsolatos problémák hosszabb ideig rejtve maradnak, így a hibák megismétlődhetnek. Az offline ellenőrzés akkor működik a legjobban, ha alacsony a hibagyakoriság és a termelési mennyiségek kezelhetők.
Mind az inline, mind az offline rendszerek beruházást igényelnek magán a gépen túl. Az inline rendszerek gyakran több szállítószalagot és integrációs erőfeszítést igényelnek, míg az offline rendszerek nagymértékben támaszkodnak a képzett kezelőkre. A képzés, a programozás és az adatok értelmezése mind növelik a hosszú távú költségeket.
A gyáraknak nem csak a vételárat kell figyelembe venniük, hanem az üzemeltetési rezsiköltséget is. E tényezők figyelmen kívül hagyása gyakran alulhasznált berendezésekhez vezet.

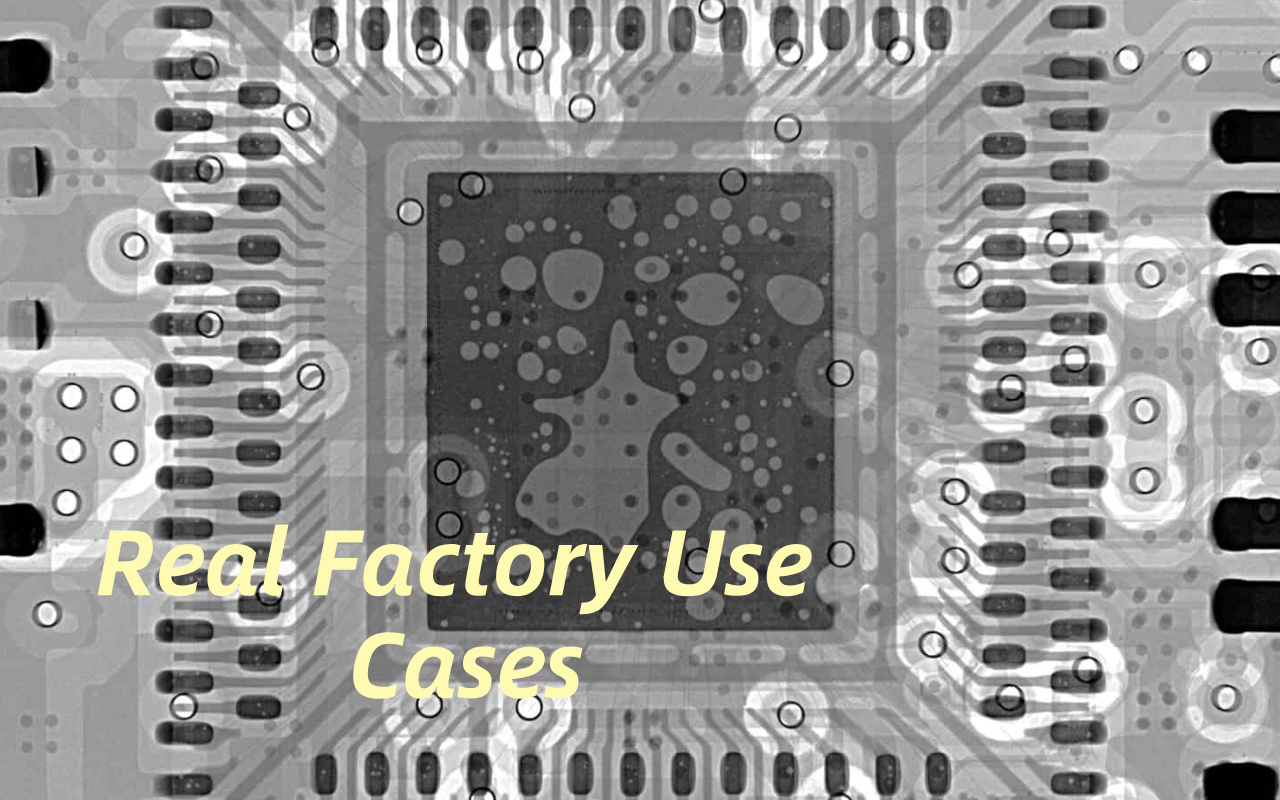

A gyártási mennyiség az egyik legfontosabb tényező az inline és offline röntgenfelvételek közötti választás során. A nagy volumenű, stabil gyártás gyorsasága és automatizálása miatt előnyben részesíti az inline ellenőrzést. A kis példányszámú vagy gyakran változó termékek többet profitálnak az offline rugalmasságból.
A magas keverékű vonalak gyakran küzdenek azért, hogy igazolják minden termék esetében a beépített programozási erőfeszítéseket. Az ellenőrzési stratégia és a tényleges termelési valóság összehangolása megakadályozza az erőforrások pazarlását.
Nem minden hiba igényel azonos vizsgálati megközelítést. Ha a fő probléma a tömeggyártású BGA-k érvénytelen százalékos szabályozása, a beépített röntgenfelvétel gyors és következetes monitorozást biztosít. Ha az időszakos vagy összetett hibák részletes elemzésére van szüksége, az offline rendszerek hatékonyabbak.
A domináns hibamódok megértése kritikus fontosságú. Az ellenőrzésnek a kockázatra kell irányulnia, nem pedig vakon kell működnie.
Az inline rendszerek általában nagyobb előzetes befektetést és fizikai integrációt igényelnek a vonalba. Az offline rendszerek alacsonyabb belépési korlátokat kínálnak, és fokozatosan bővíthetők. A jövőbeli növekedést azonban kezdettől fogva figyelembe kell venni.
Egy jelentős volumennövekedést tervező gyár gyorsan túlnőhet a csak offline stratégiákon. A hosszú távú méretezhetőséget szem előtt tartó választással elkerülhető a költséges újrabefektetés.

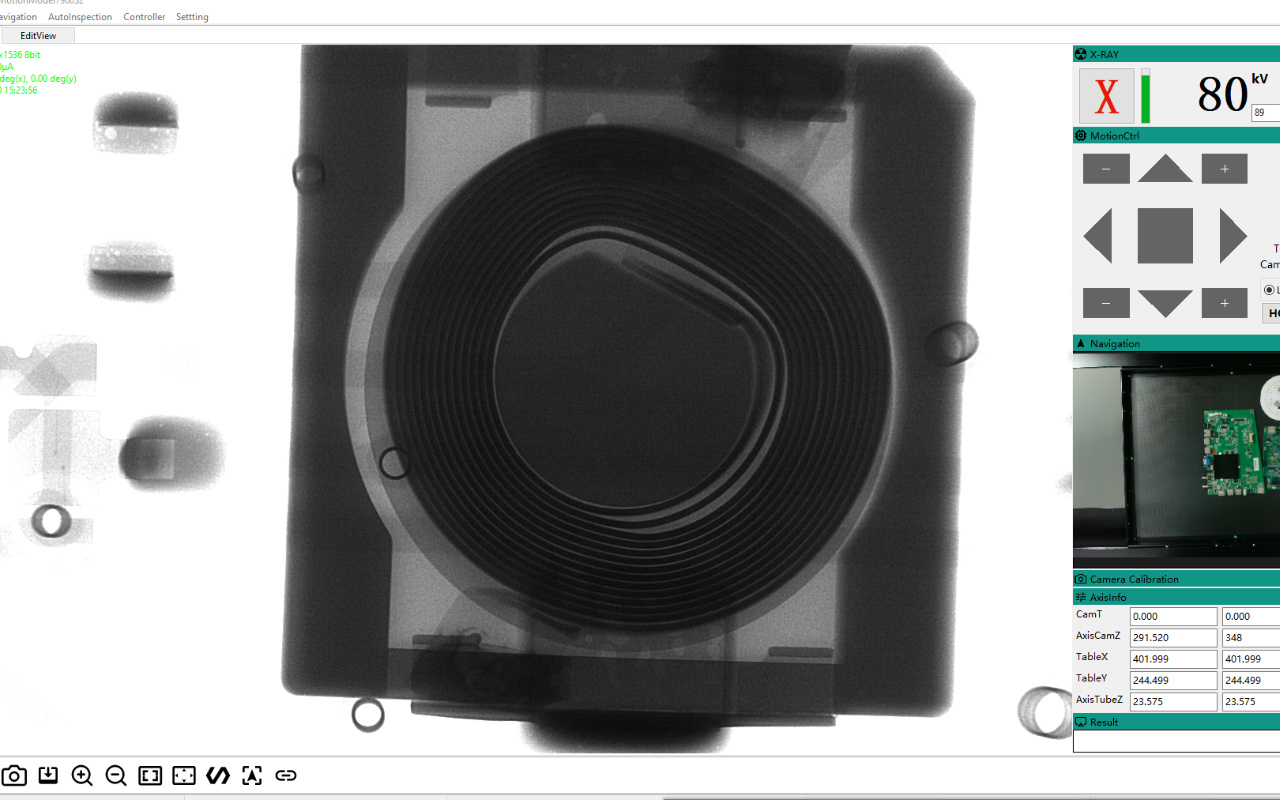

A nagy volumenű autógyártásban gyakran elengedhetetlen a beépített röntgenvizsgálat. A folyamatos felügyelet biztosítja, hogy a forrasztási kötések minősége állandó maradjon műszakonként több ezer táblán. A valós idejű visszajelzés lehetővé teszi a gyors kijavítást, mielőtt a hibák eljutnának az ügyfélhez.
Az inline ellenőrzés a minőségbiztosítási gerincrendszer részévé válik. Ebben a környezetben az offline ellenőrzés önmagában nem elegendő.
Az orvosi elektronikai cikkek gyártói gyakran előnyben részesítik a nyomon követhetőséget és a mélyreható hibaelemzést a nyers áteresztőképességgel szemben. Az offline röntgen segítségével a mérnökök részletesen megvizsgálhatják a kritikus táblákat, és dokumentálhatják az eredményeket a megfelelőség szempontjából.
A mintavételi stratégiákat gondosan megtervezik, nem pedig teljesen automatizálják. Ez a megközelítés egyensúlyt teremt az ellenőrzési mélység és a gyártási rugalmasság között. A beépített ellenőrzés a mennyiség növekedésével később is hozzáadható.
Sok gyár végül hibrid megközelítést alkalmaz, amely egyesíti az inline és offline röntgensugárzást. Az inline rendszerek kezelik a rutin gyártásfelügyeletet, míg az offline rendszerek támogatják a hibaelemzést és a mérnöki vizsgálatokat.
Ez a munkamegosztás maximalizálja az ellenőrzés hatékonyságát és a tudás mélységét. A hibrid stratégiák emellett csökkentik az egyes rendszerekre nehezedő nyomást. A növekvő gyárak számára ez a megközelítés kínálja a legjobb hosszú távú egyensúlyt.
Az Inline X-ray támogatja a sebességet, az automatizálást és a valós idejű vezérlést
Az offline röntgen rugalmasságot, felbontást és elemzési mélységet kínál
A megfelelő választás a mennyiségtől, a termékösszetételtől és a minőségi kockázattól függ
A hibrid stratégiák gyakran biztosítják a legjobb hosszú távú egyensúlyt
Igen. Sok gyár beépített ellenőrzést használ a gyártásfelügyelethez, offline rendszereket pedig mélyebb elemzéshez és hibaelhárításhoz.
A 3D ellenőrzés mindkét konfigurációban javítja a hibaészlelést, de az ellenőrzési időt és az adatkezelési követelményeket alaposan meg kell fontolni.
Az inline rendszerek szigorúbb üzemidő-kezelést igényelnek, míg az offline rendszerek nagyobb rugalmasságot biztosítanak a karbantartás ütemezésében.
Az offline ellenőrzés akkor felelhet meg a megfelelőségi igényeknek, ha az ellenőrzési terveket és mintavételi stratégiákat megfelelően meghatározták.
A ROI-nak nem csak a berendezés költségeit kell figyelembe vennie, hanem a munkaerő-megtakarítást, a hibacsökkentést, az utómunkálatok elkerülését és a termelés hatékonyságát is.
