PCB Laser Marking
| Mennyiség: | |
|---|---|
| Szilárd PCB jelölés lézeres technológiával

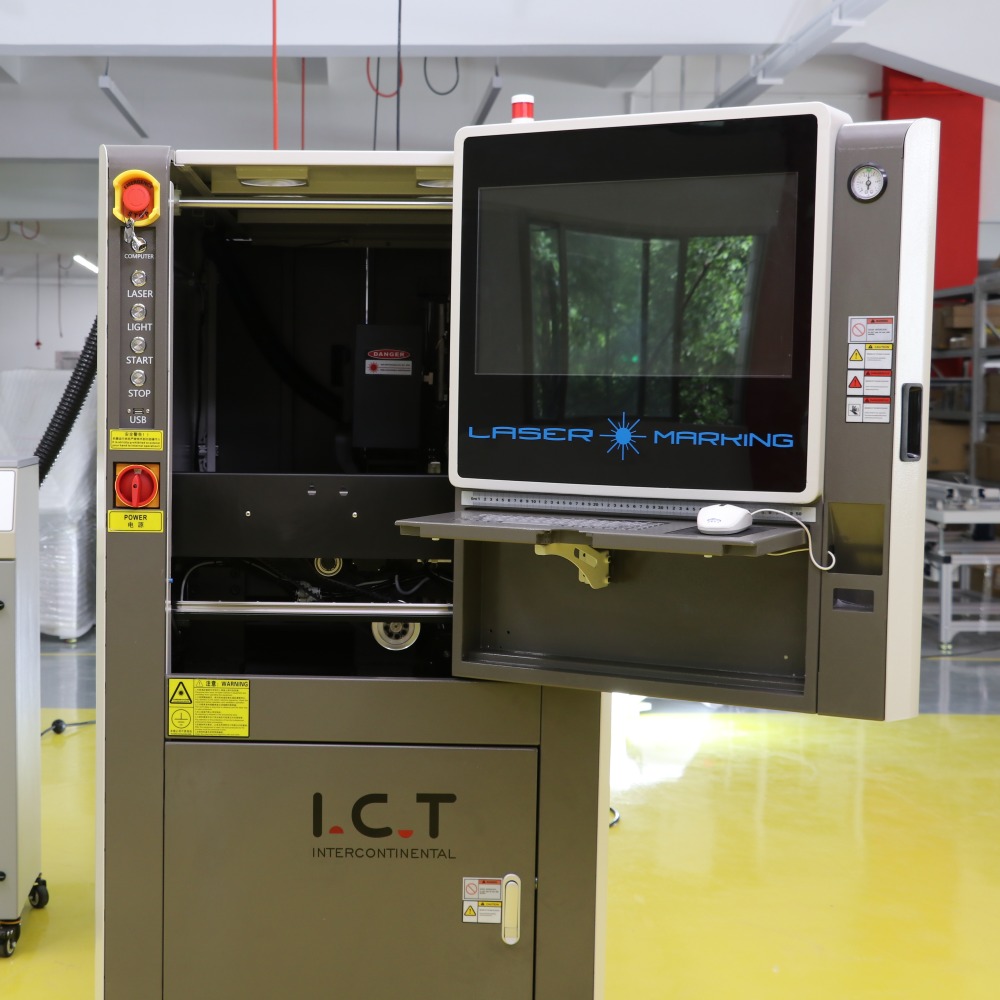

Ez a lézeres bögrenyomtató gép tartósan megjelöli a PCB-ket vonalkódokkal, QR-kódokkal, szövegekkel vagy mintákkal az elektronikai világban. Az SMT-vonalakhoz készült, könnyen csatlakozik, és valós időben küld adatokat a MES-rendszereknek. Négy modell 510 x 460 mm-es táblát fed le, ±0,05 mm-es pontossággal. Válasszon UV-, zöld-, szál- vagy CO₂-lézert attól függően, hogy milyen anyagot használ – FR4, fémek, műanyagok vagy érzékeny bevonatok. A 30 wattos szálas lézeres jelölőgép opció erős, tartós eredményt ad fémeken és nyomokban. Nincs tinta, nincsenek címkék, nincs tévedésből utánnyomás. Csökkenti a költségeket, tisztábban tartja az üzletet, és megfelel a termékek nyomon követésére vonatkozó szigorú szabályoknak a forgalmas gyártás során.
| Jellemző
Tartósra épített vezetési rendszer
A gép egy íves hídvázon áll, golyóscsavarokkal és nehéz vezetőkkel olyan megbízható gyártóktól, mint a TBI és a HIWIN. Két külön szervomotor hajtja önállóan az X és Y tengelyt, így egyenletes, pontos mozgást biztosít a munkaterületen. A zárt tartályláncok befogás nélkül meghajlanak, az extra profilok pedig egyenletes mozgást biztosítanak. Egy egyszerű porvédő elzárja a szemcséket, és csökkenti a tisztítás vagy javítás gyakoriságát. A keményen működő SMT-üzemek dolgozói nap mint nap számítanak erre a beállításra – ez tartja a pozícióját, és keveset kér cserébe a hosszú műszakokért.
Megbízható jelölőrendszer
Válassza ki a lézert – UV, zöld, rost vagy CO₂ –, hogy illeszkedjen az Ön által készített táblákhoz. Mindegyik típus egyenletes sugarat tart, sok évig bírja, és élesen fókuszál. A gyár a szállítás előtt állítja be a fókuszpontot, így nincs szükség módosításra; a Z tengely magától felemelkedik. A hűtés megfelel az Ön által választott lézernek, így terhelés alatt is hűvös marad. Az extra gerendaformák kezelik a furcsa felületeket vagy szűk helyeket. Ez a rendszer nap, mint nap hibátlanul tiszta, olvasható jeleket helyez minden PCB-re, még akkor is, ha a vonal teljes sebességgel működik.
Óvatos szállítás a gépen keresztül
A beépített flip segítségével a kétoldalas táblákat további lépések nélkül forgathatja, amikor szüksége van rá. A sínek ESD hevederekkel vannak felszerelve, amelyek megakadályozzák a statikus elektromosság sérülését. Az erős szinkron szalagok lehetővé teszik a vonalnak megfelelő sebesség beállítását. A speciális beállítókkal egyenletesen feszül, így az övek soha nem csúsznak meg vagy kopnak egyenetlenül. A golyós csavarok és a tömör tengelyek együtt szélesítik vagy szűkítik a síneket, így mindent egyenesen tartanak elölről hátrafelé. A hengerleállások finomhangolása ott, ahol a táblák megállnak. Ez az út finoman és biztosan mozgatja a PCB-ket, nincs elakadás, nincs karcolás.
Egyszerű vezérlés beállítása
Minden belül tisztán van elhelyezve, átlátszó vezetékekkel, így az ellenőrzések és a javítások gyorsan megtörténnek. A kiváló minőségű szervomotorok és hajtások egyenletes mozgást biztosítanak, és minden alkalommal ugyanúgy ismétlődnek. Hosszú futás közben a levegő természetes módon áramlik át a részekre. Saját vezérlőpanelünk folyamatosan működik, kevés probléma és egyszerű szervizelés nélkül. Egy külön biztonsági kapcsoló kiold, ha áramkimaradás történik, és megfelel a CE és UL előírásoknak világszerte. A valódi gyárakban ez meglepetések és hosszú megállások nélkül tartja a gépet.
Egyszerű kezelői vezérlők
A képernyőn olyan egyszerű lépések jelennek meg, amelyeket az új emberek gyorsan felismernek. Valódi Windows rendszert használ, és sok feladatfájlt tárol, így a termékváltás kevés időt vesz igénybe. A szkennelés a teljes keretet kitölti, és az egyszerű beállítás érdekében ott jeleníti meg az elrendezést. A kamera koaxiálisan helyezkedik el – nincs szükség külön beállítási munkára. A szabványos portok a MES-hez kapcsolódnak, az egyediek pedig speciális rendszerekhez illeszkednek. A kezelők kevesebb időt töltenek a tanulással, és több időt töltenek a táblák futtatásával, így a vonal egyenletesen mozog.
| Specifikáció
| Paraméter | I.CT-400 | I.CT-460 | I.CT-510 | I.CT-510L |
|---|---|---|---|---|
| Maxim PCB mérete | 380 × 380 mm | 510 × 450 mm | 510 × 400 mm | 510 × 460 mm |
| Jelölési tartomány | 280 × 380 mm | 460 × 450 mm | 430 × 400 mm | 510 × 460 mm |
| PCB Flip funkció | Igen (beépített úszólap) | Igen (beépített úszólap) | Nem | Nem |
| Gép mérete | 835 × 1488 × 1566 mm | 974 × 1528 × 1616 mm | 1054 × 1568 × 1523 mm | 1054 × 1470 × 1523 mm |
| Gép súlya | 700 kg | 800 kg | 750 kg | 800 kg |
| Precíziós jelölés | ±0,05 mm (mindenhez ugyanaz) | ±0,05 mm (mindenhez ugyanaz) | ±0,05 mm (mindenhez ugyanaz) | ±0,05 mm (mindenhez ugyanaz) |
| NYÁK vastagsága | 0,5-5 mm (mindenhez ugyanaz) | 0,5-5 mm (mindenhez ugyanaz) | 0,5-5 mm (mindenhez ugyanaz) | 0,5-5 mm (mindenhez ugyanaz) |
| Jelölési sebesség | <7000 mm/s (mindenre ugyanaz) | <7000 mm/s (mindenre ugyanaz) | <7000 mm/s (mindenre ugyanaz) | <7000 mm/s (mindenre ugyanaz) |
| Támogatott lézertípusok | UV, zöld, rost, CO₂ (mindenre ugyanaz) | UV, zöld, rost, CO₂ (mindenre ugyanaz) | UV, zöld, rost, CO₂ (mindenre ugyanaz) | UV, zöld, rost, CO₂ (mindenre ugyanaz) |
| PCB biztonsági magasság | Felül <25 mm, alsó <20 mm (mindenhez ugyanaz) | Felül <25 mm, alsó <20 mm (mindenhez ugyanaz) | Felül <25 mm, alsó <20 mm (mindenhez ugyanaz) | Felül <25 mm, alsó <20 mm (mindenhez ugyanaz) |
Hogyan válasszunk lézert:
UV-lézer (355nm) : A legjobb hőérzékeny PCB-khez, FR4 forrasztómaszkhoz, rugalmas áramkörökhöz. Hideg jelölés, minimális sérülés, nagy kontraszt.
Zöld lézer (532 nm) : Ideális műanyagokhoz, szilícium lapkákhoz, kerámiákhoz, fényvisszaverő bevonatokhoz. Kiváló nedvszívó képesség, rendkívül finom foltok, alacsony hőhatás.
Fiber lézer (1064nm) : Tökéletes fémekhez, réz/alumínium nyomelemekhez, fém PCB-ekhez. Mély, állandó, gyors, nagy kontrasztú nyomok.
CO₂ lézer (10600 nm) : Alkalmas szabványos FR4-hez, forrasztómaszkhoz, szerves bevonatokhoz. Stabil, jó kontraszt, költséghatékony merev táblákhoz.
| Teljes SMT-vonalbeállítás a valódi gyártáshoz
Az ICT állít össze komplett PCBA-sorokat , amelyek keményen dolgoznak az autóipari, orvosi és mindennapi elektronikai üzemekben. A táblák tisztán lépnek be keresztül a PCB Magezine rakodókon , pontos pasztát kapnak az SPI által ellenőrzött automata nyomtatókból, nagy sebességgel veszik át az alkatrészeket az SMT helyezőkből , szilárd forrasztást biztosítanak a Heller sütőkben egyenletes hőzónákkal. Az AOI korán észreveszi a hibákat, a szállítószalagok gond nélkül szállítják a táblákat, a tisztítószerek lemossák a maradék folyasztószert az erősebb illesztések érdekében, az automatikus pasztadobozok pedig megfelelően tartják és melegítik az anyagot. A lézeres bögrenyomtató tiszta nyomkövetéssel indítja el a láncot. Ez az egész beállítás növeli a teljesítményt, csökkenti a hibákat, csökkenti a költségeket, és megbízhatóan működik az ICT-vel.
| Ügyfélprojekt eset
Az ICT mérnököket küldött a tengerentúlra, hogy telepítsenek és teszteljenek két teljes SMT-vonalat egy észak-amerikai szépségápolási eszközöket gyártó cégnél. Mindketten átmentek a gyári átvételen, és tisztán kezdték meg a gyártást. Mindegyik vonalon futott a 30 wattos szálas lézeres jelölőgépünk az állandó kódokhoz, valamint SMT nyomtató és SPI, Panasonic rögzítő, Heller reflow, AOI ellenőrző, PCB szállítószalagok, PCBA tisztító és automatikus forrasztópaszta melegítő. Csapatunk beállította a gépeket, betanította a kezelőket, hangolta a folyamatokat, és addig maradt, amíg minden gördülékenyen nem ment. Az ügyfél most stabil, kiváló minőségű egységeket épít, teljes nyomon követéssel és megakadások nélkül.
| Globális szolgáltatás és képzés támogatása
Az ICT elvégzi a teljes munkát – a telepítést az üzemben, az indítási ellenőrzéseket és a személyzet gyakorlati oktatását. A mérnökök megmutatják, hogyan kell programokat futtatni, kis problémákat kijavítani, naponta takarítani és magasan tartani az üzemidőt. A beállításokat az Ön tábláihoz és céljaihoz igazítjuk. Az indítás után a gyors hívások vagy látogatások gyorsan megoldják a problémákat, és az alkatrészek készen állnak. Ez a támogatás azonnal beindítja a sorokat, és évekig megőrzi azokat a kemény gyártás során.
| Ügyféltapasztalat és működési előnyök
Az emberek a mérnökeinkről beszélnek – hozzáértők, türelmesek, gyorsan megjavítják a dolgokat a beállítás és a képzés során. Szeretik, ahogy a gép tisztán és egyenletesen jelöl, gond nélkül illeszkedik a vonalakhoz. A szállítás szorosan becsomagolva érkezik, hosszú utazások után épségben megérkezik. Amikor kérdések merülnek fel, a válaszok gyorsan megérkeznek és működnek. Az ügyfelek bíznak a berendezésekben és a mögötte lévő segítségben, hogy gyártásukat szilárd és időben megőrizzék.
| Szabványok, ellenőrzési és gyártási fegyelem
Gépeink CE szabványt tartalmaznak a biztonságos elektromos használat érdekében, RoHS szabványt a káros anyagok korlátozása érdekében, és ISO9001 szabványt a folyamatos minőségellenőrzés érdekében. Számos szabadalom fedi le a lézeres munkák és az SMT-kezelés intelligens tervezését. Ezek a jelek azt mutatják a világnak, hogy biztonságos, tiszta működésű, megbízható eszközöket készítünk, amelyek mindenhol megfelelnek a szabályoknak.
| Az ICT vállalatról és a gyárról
Az ICT saját tervezési és kivitelezési üzletet működtet a kínai Dongguanban – 12 000 négyzetméter, 89 ember dolgozik, 20 mérnök dolgozik. 2012-ben indult, gyorsan növekedett, és mára 72 országban több mint 1600 ügyfélnek nyújt segítséget. Minden gép alapos ellenőrzésen megy keresztül az alkatrészektől a végső tesztig, teljes minőségbiztosítási rendszerrel. Egész gyárakat tervezünk, felszerelést szállítunk, csapatokat képezünk ki, és hangoljuk a vonalakat, hogy az ügyfelek megerősödjenek és folyamatosan növekedjenek.
