I.C.T-V8
I.C.T
aoi inspection
| Mennyiség: | |
|---|---|
Jellemzők:
1. LOG automatikus gyűjtési és tárolási funkció, NG figyelmeztetés / riasztás funkció, távoli programozás és hibakeresés.
2. Ellenőrzési képesség: elégtelen, rövid, csúszott lyuk, forrasztó fedőcsap, szennyeződés, eltolódás, hiányzó alkatrész, ferde, hirdetőtábla, szerelés
oldalán, borulás, rossz alkatrész, sérült, lebegés, polaritás, álforrasztás, üres forrasztás, túl sok ragasztó stb.
3. A Perfect SPC off-line gyűjti az NG információkat, és automatikusan generál mindenféle termelési táblázatot.

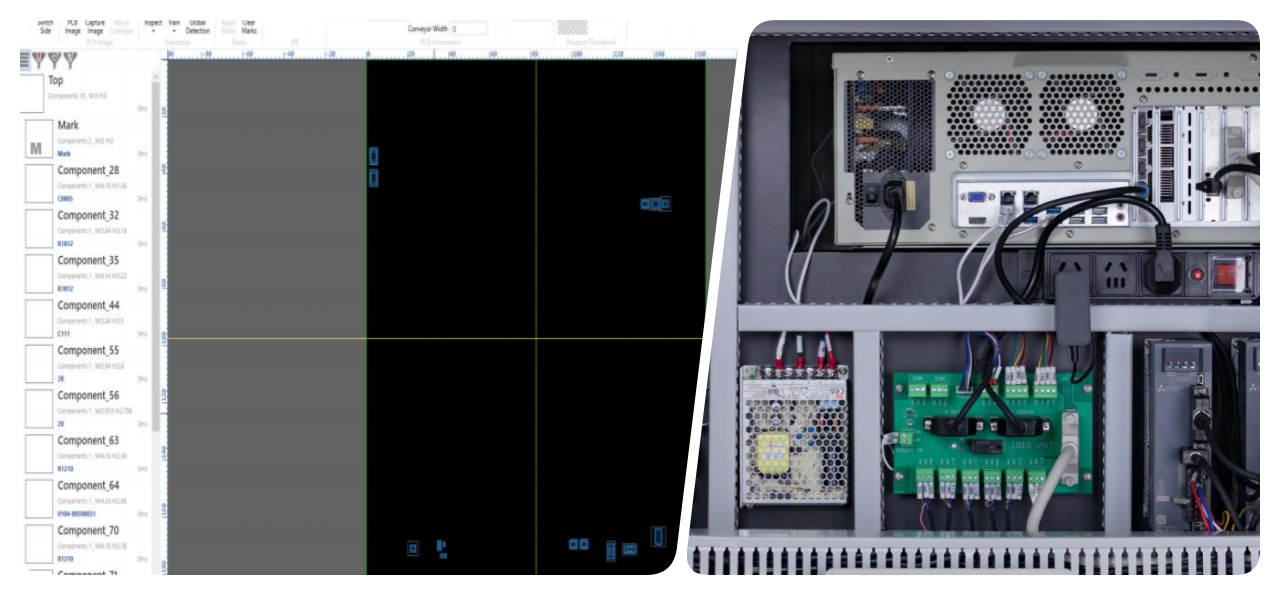

4. Érett vezérlőközpont funkció, tiszta szoftver interfész.
5. Jó stabilitás (GR&R＜10%＠6 Sigma, CPK＞1,33 (A vizsgálati eltérés pontossága kisebb, mint ±0,25 mm).
6. A kamera mozgása, a szállítószalag rögzítve a teszt során.
7. PCB vetemedés kompenzáció: teljes Mark kompenzáció kalibrálás, komponens pozíció keret kompenzáció.
| Modell | I.C.T-V8 | I.C.T-V8XL |
| FOV | 15u (38,4*28,8 mm) | |
| Kamera | 5M pixeles intelligens digitális ipari kamera | |
| Lencse | Telecentrikus lencse | |
| Fény | 4 színű gyűrűs LED lámpa, RGB+W | |
| Ellenőrzési tétel | Alkatrész teszt, forrasztási teszt | |
| Mini komponens | 03015 chip, 0,3 pitch IC és speciális alakú | |
| Operációs rendszer | Windows 7 | |
| PCB méret | 50*50~430*330mm | 50*50~650*510mm |
| PCB vastagság | 0,3 ~ 6,0 mm | |
| PCB Warpage | ±3,0 mm | |
| PCB súly | Max: 10 kg | |
| PCB magasság | Felső: 25-60mm, Alul:25-80mm állítható | |
| X/Y sofőr | AC szervo meghajtó, ismétlési pontosság 0,01 mm | |
| Platform | Gránit | |
| Hatalom | AC220 50/60Hz, 2,5A | |
| Kommunikáció | SMEMA | |
| Súly | 500 kg | 600 kg |
| Dimenzió | 880*1170*1350mm (fény nélkül) | 1080*1470*1370mm (fény nélkül) |
* Az I.C.T folyamatosan dolgozik a minőségen és a teljesítményen, a specifikációk és a megjelenés külön értesítés nélkül frissíthető.
