A kis tételű NYÁK-előállítás kritikus szakasz az induló vállalkozások, a hardver innovátorok és a niche termékgyártók számára, de gyakran egy magas árcédulával jár, amely haszonkulcsokba enni vagy lefolytatni a fejlesztési költségvetést. Annak megértése, hogy mi vezet a PCB költségeit a kis tételű gyártásban-és hogyan lehet szisztematikusan csökkenteni őket-lehetővé teszi a csapatokat, hogy gyorsabban indítsák el a termékeket, miközben a költségvetésen belül maradnak.
A Dongguan I.C.T Technology Co., Ltd.-nél segítünk az ügyfeleknek optimalizálni a kis tételű PCBA munkafolyamataikat, csökkenteni a pazarlást és javítani az első átjárható hozamot, miközben fenntartjuk a gyors átfutási időket. Ez az útmutató felfedezi:
Miért magas a kis tételű PCB-költségek?
A prototípus és a kis léptékű építések konkrét költség-hajtóereje
Gyakorlati stratégiák a költségek csökkentésére a minőség veszélyeztetése nélkül
Hogyan csökkenthetik a tendenciákat, mint például a DFM, az agilis fejlesztés és az intelligens beszerzés.
Még egy kis, 5–50 táblára, a beállítási folyamatokra és a nem ismétlődő mérnöki (NRE) díjakra is nagyrészt megegyezik a nagy mennyiségű megrendelésekkel:
Sablongyártás
Pick-and-hely programozás
Gépi kalibrálás és adagoló betöltése
Első célú ellenőrzés
Ezek a rögzített költségek kevesebb egységre oszlanak el, ami jelentősen növeli az egységenkénti PCB-költségeket.
| Aspektus | kis tétel (50 db) | tömegtermelés (5000 db) |
|---|---|---|
| Sablonköltség egységenként | 1,50 USD | 0,015 USD |
| Programozás és beállítás | 0,80 dollár | 0,01 USD |
| Leértékelődött NRE egységenként | 2,00 USD | 0,02 USD |
Az anyagforrás jelentős tényező a kis tételű PCB-termelés költségeiben. A kis tételű megrendelések gyakran alacsony volumenű alkatrészek tekercseket igényelnek, amelyek általában drágábbak, mint a nagy volumenű előállításhoz. Ez különösen igaz a fejlett alkatrészekre, például az FPGA -kra és a mikrovezérlőkre, amelyek gyakran nagy kereslet és hiányosságúak. Ezenkívül a passzív alkatrészek, például a kondenzátorok és az ellenállások szűkösek lehetnek az iparági szintű hiányok idején, ami növeli az árakat.
Sőt, az elavult vagy ritka részek beszerzése különösen kihívást jelenthet és költséges lehet. Ezek az összetevők már nem lehetnek termelésben, és előírják a gyártóktól, hogy keressenek a másodlagos piacokon, vagy fizetjenek prémium árakat a fennmaradó részvényekért. Ez nem csak növeli az egységenkénti költségeket, hanem meghosszabbítja az átfutási időket is, potenciálisan késleltetve a termelési ütemtervet.
Egy másik probléma a beszállítók által kiszabott minimális rendelési mennyiség (MOQ). A kis tételű gyártáshoz a MOQ-k arra kényszeríthetik a gyártókat, hogy több alkatrészt vásároljanak, mint amennyire szükség van, ami túlzott készlethez és megnövekedett tartási költségekhez vezet. Ez a felesleges készlet összekapcsolja a tőkét, és elavulást eredményezhet, ha az összetevőket nem használják gyorsan.
E kihívások enyhítése érdekében a gyártók számos stratégiát fogadhatnak el:
Alternatív beszerzés: Együtt dolgozzon több szállítóval annak érdekében, hogy alternatív alkatrészeket találjon, amelyek megfelelnek a szükséges előírásoknak, de könnyebben rendelkezésre állnak és költséghatékonyak.
Konszolidált megrendelések: Kombinálja a több projekt megrendeléseit a mennyiségi kedvezmények kihasználása és a MOQ -k hatásainak csökkentése érdekében.
Komponensek szabványosítása: Az alkatrészek lábnyomainak és specifikációinak szabványosítása a különböző projektek között, hogy csökkentse a szükséges alkatrészek sokféleségét és egyszerűsítse a beszerzést.
Szállítói partnerségek: Fejlesszen ki szoros kapcsolatokat a beszállítókkal, akik rugalmasságot kínálhatnak a méretben, és időben frissíthetik az alkatrészek rendelkezésre állását.
Az anyag beszerzési hatékonyságának kezelésével a gyártók jelentősen csökkenthetik a kis tételű termeléshez kapcsolódó hatékony PCB-költségeket.
A PCB gyártói a panel felhasználása alapján optimalizálják az árazást. Kis tételű megrendelések esetén, különösen a kicsi vagy furcsa alakú táblákkal foglalkozó táblákhoz, a magas panelek felhasználása kihívást jelenthet. A gyenge panelhasználat megnövekedett anyaghulladékhoz és testületenkénti magasabb költségekhez vezet. Például egy nagy mennyiségre tervezett panel teljes mértékben felhasználható, míg egy kis tétel jelentős, fel nem használt helyet hagyhat a panelen, növelve a testületenkénti költségeket.
Ezenkívül fejlett prototípusokhoz, például a HDI (nagy sűrűségű összekapcsolás), a vak VIA-k és a nagyfrekvenciás anyagok, jelentősen növelik a gyártási költségeket. Ezek a fejlett funkciók gyakran szükségesek a nagy teljesítményű prototípusokhoz, de költség-kiindulási lehetnek, ha nem oszlanak el nagy mennyiségekre. Például a HDI táblák bonyolultabb gyártási folyamatokat igényelnek, beleértve a többrétegű mikroviákat és a finom vonalú útválasztást, amelyek növelik a termelési költségeket.
A kis tételek továbbra is alapos tesztelést igényelnek a termék megbízhatóságának és funkcionalitásának biztosítása érdekében. Ez magában foglalja:
Automatizált optikai ellenőrzés (AOI): Hibák észlelésére, például forrasztóhidat, hiányzó alkatrészek és tévesen beállított alkatrészek észlelésére szolgál.
Röntgen-ellenőrzés: Alapvető fontosságú a rejtett forrasztási illesztések ellenőrzéséhez olyan alkatrészekben, mint a golyó rács tömbök (BGA) és a Quad Flat No-Lead (QFN) csomagok.
Funkcionális tesztelés: Biztosítja, hogy az összeszerelt PCB megfeleljen a szükséges előírásoknak.
A tesztelő berendezések felállításához és a tesztelési eljárások kidolgozásához kapcsolódó rögzített költségek jelentősek. Ha ezeket a költségeket kevesebb táblára osztják, mint a kis tételek esetében, az egységenkénti költségek növekednek. Például az AOI és a röntgenfelügyelet beállítási költsége jelentős lehet, és ez a költség kisebb számú táblára oszlik a kis tételű gyártásban, így az egyes táblák drágábbá válnak.
E költségek enyhítése érdekében a gyártók:
Optimalizálja a panel kialakítását: Javítsa a panelek felhasználását több kis táblára fészkelve, csökkentve az anyaghulladékot.
A tesztelési eljárások szabványosítása: Fejlesszen ki szabványosított tesztelési eljárásokat, amelyeket több projekten újra felhasználhatunk, csökkentve a beállítási költségeket.
Használjon fejlett tesztelési technológiákat: Használjon fejlett tesztelési technológiákat, amelyek magasabb átviteli sebességet és pontosságot kínálnak, csökkentve a tesztenkénti időt és költségeket.
Ezen gyártási és tesztelési korlátozások kezelésével a gyártók csökkenthetik a kis tételű PCB-termelés általános költségeit, miközben fenntartják a magas színvonalú és megbízhatóságot.
A modern hardver induló vállalkozások prioritást élveznek a gyors iterációs ciklusokhoz. A kis tételű PCB-futások lehetővé teszik a csapatok számára, hogy gyorsan teszteljék és finomítsák a terveket, biztosítva, hogy a termékek megfeleljenek a piaci igényeknek a tömegtermelés előtt.
Az IoT és a Niche-eszközök emelkedése növeli a magasan testreszabott, alacsony volumenű táblák iránti keresletet, amelyek gyakran speciális alkatrészeket használnak, növelve a beszerzési és kezelési költségeket.
Az olyan iparágak, mint az orvostechnikai eszközök, az ipari vezérlők és a speciális robotikák, különféle termékek kis tételű felépítéséhez, az átváltási idő növeléséhez, az adagolók cseréjéhez és a termelési összetettséghez szükségesek.
| Költségvezető | hatása a kis tételű PCB költségeire |
|---|---|
| Beállítás és nre | Magas egységenkénti költségek miatt kevesebb egység a költségek elterjedéséhez |
| Alkatrészek beszerzése | Magasabb egységárak, potenciális többlet a MOQ -k miatt |
| Gyártási hatékonyság | Rossz panelhasználat és egy egységenkénti árképzés |
| Tesztelés és ellenőrzés | Rögzített tesztelési beállítási költségek kevesebb táblára osztva |
| Átváltási bonyolultság | Megnövekedett állásidő és munkaerőköltségek magas keverékben |
A hatékony panelizálás hatékony stratégia a PCB költségeinek csökkentésére a kis tételű gyártás során. A szubsztráthasználat maximalizálásával a gyártók jelentősen csökkenthetik az anyaghulladékot. Több kis táblán fészkelni egyetlen panelen, biztosítja, hogy a PCB anyag minden négyzet hüvelykjét hatékonyan használják. Ez nemcsak csökkenti a testületenkénti költségeket, hanem javítja az áteresztőképességet is, lehetővé téve a több tábla egyidejű feldolgozását az SMT, AOI és a Reflow folyamatok során. A Dongguan I.C.T -nál a DFM elemzésre szakosodott mérnökeink a tervek panel elrendezésének optimalizálása érdekében, biztosítva, hogy a költségek minimalizálódjanak, miközben megőrzik a magas folyamatminőséget.
A tervezés tervezése a gyárthatóság (DFM) gyakorlatának a tervezési szakasz elején jelentősen csökkentheti az átdolgozás és a hulladék sebességét. Az alkatrészek lábnyomainak szabványosítása, az egzotikus anyagok vagy az összetett halom elkerülése, hacsak nem szükséges, és a szabványos panelek és formák használata kulcsfontosságú DFM stratégiák. Az alapos DFM -felülvizsgálat azonosíthatja a lehetséges problémákat, például az elégtelen engedélyeket, a nem megfelelő párnák méretét vagy a termelés megkezdése előtti termikus egyensúlyhiányt. Ezeknek a kérdéseknek a korai megtakarítása a költséges átalakítások és az átdolgozás megtakarításai, biztosítva, hogy a végtermék felesleges költségek nélkül megfeleljen a minőségi előírásoknak.
A stratégiai alkatrészek beszerzése elengedhetetlen a BOM költségeinek csökkentéséhez a kis tételekben. A gyártók részesülhetnek a rugalmas minimális megrendelési mennyiségekkel (MOQ-k) alternatív beszállítók használatával, a ritka vagy élet végén (EOL) alkatrészek helyettesítésével a rendelkezésre álló ekvivalensekkel, és a megrendeléseket több projekten keresztül konszolidálják a mennyiség árazása érdekében. A Dongguan I.C.T szoros partnerségeket tart fenn a globális alkatrész-disztribútorokkal, lehetővé téve számunkra, hogy segítsünk az ügyfeleknek a hiányosság és a forrás költséghatékony alternatíváinak navigálásában. A beszerzési folyamat optimalizálásával a gyártók csökkenthetik az alkatrészek általános költségeit anélkül, hogy veszélyeztetnék a minőséget.

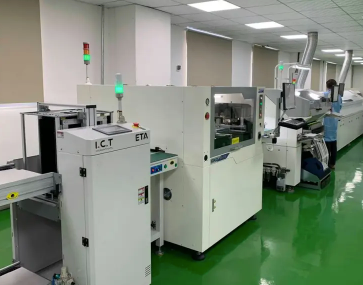

A kulcsrakész PCBA-partner, mint például a Dongguan I.C.T, a kis tételű megrendelésekhez, jelentősen csökkentheti a többszörös szállítói kezeléssel, az alkatrészek kitalálási hibáival és a logisztikai hatékonyságokkal járó költségeket. Az integrált ellátási lánc és a házon belüli SMT sorok lehetővé teszik a zökkenőmentes átmenetet a prototípus-készítéstől a kis tételű futásokig, biztosítva, hogy a költségeket a termelés minden szakaszában szabályozzák. A beszerzés, a gyártás és az összeszerelés egyetlen partnerrel történő konszolidálásával a gyártók ésszerűsíthetik működését, és csökkenthetik a hibák és késések kockázatát.
Az iteratív építkezéshez a sablonok újrafelhasználása a tervezési felülvizsgálatokon keresztül (ahol megvalósítható) csökkentheti a nem ismétlődő mérnöki (NRE) költségeket. A rugalmas szerszámok csökkentik a speciális berendezések szükségességét, elősegítve a költségszabályozást a termékfejlesztés korai szakaszában. Az egyedi eszközökbe történő beruházás minimalizálásával és a meglévő erőforrások újrafelhasználásával a gyártók csökkenthetik a termelés általános költségeit a rugalmasság vagy minőség feláldozása nélkül. Ez a megközelítés különösen hasznos az induló vállalkozások és a kisméretű gyártók számára, akiknek gyorsan és hatékonyan kell iterálniuk.
Ezeknek a stratégiáknak a végrehajtásával a gyártók jelentősen csökkenthetik a kis tételű PCB-termeléssel kapcsolatos költségeket. Mindegyik megközelítés konkrét lehetőségeket kínál a folyamatok optimalizálására, a hulladék csökkentésére és az általános hatékonyság javítására, biztosítva, hogy a kis tételű termelés költséghatékony és magas színvonalú maradjon.
A digitális munka utasításai és a gyártási végrehajtási rendszerek (MES) hatékony eszközök a kis tételű PCB-gyártás költségeinek csökkentésére. A digitális utasítások minimalizálják a kezelői hibákat, az átdolgozást és az állásidőt azáltal, hogy tiszta, lépésről lépésre nyújtanak közvetlenül a termelési padlón. Ez biztosítja, hogy minden feladat első alkalommal helyesen hajtsa végre, csökkentve az átdolgozás szükségességét és javítva az általános hatékonyságot.
Az MES rendszerek ezt egy lépéssel tovább haladnak azáltal, hogy átfogó nyomonkövetést biztosítanak a megfelelés és a minőség -ellenőrzés érdekében. A termelési folyamat valós idejű megfigyelését kínálják, lehetővé téve a hibák azonnali észlelését és lehetővé téve a gyors korrekciós intézkedéseket. Ez a valós idejű adatok támogatják az adatközpontú fejlesztéseket is, segítve a gyártókat a hozam optimalizálásában és a hulladék csökkentésében. Ezeknek a technológiáknak a kihasználásával a gyártók magasabb elsődleges hozamot és alacsonyabb termelési költségeket érhetnek el.
A rugalmas ütemezés és a kötegelés elengedhetetlen a kis tételű gyártás optimalizálásához. A hasonló minták vagy anyagok kis megrendeléseinek kombinálásával a gyártók javíthatják a panelek felhasználását és a gép hatékonyságát. Ez a megközelítés csökkenti a tétlen időt és minimalizálja az átváltási hulladékot, biztosítva, hogy a gyártási vonalak zökkenőmentesen és hatékonyan működjenek.
Az adatközpontú hibacsökkentés kritikus stratégia a kis tételű PCB-termelés költségeinek csökkentésére. A hibák és az első átadási hozam nyomon követésével a gyártók azonosíthatják az ismétlődő kérdéseket, és proaktív módon kezelhetik azokat. Például:
Sírstoning: Ha a tombont gyakran fordul elő, vizsgálja felül a megfelelő forrasztási feltételek biztosítása érdekében a Reflow profilokat vagy a betétterveket.
Az eltérés: Ha az eltérés gyakori, akkor értékelje a pick-and-hely kalibrálását annak biztosítása érdekében, hogy az alkatrészek pontosan elhelyezkedjenek.
E kérdések kezelése közvetlenül csökkenti az átdolgozási költségeket és javítja a hozamot, ami jelentős költségmegtakarítást eredményez további költségek nélkül. Az adatok felhasználásával a folyamatos fejlesztés érdekében a gyártók magasabb minőségű és alacsonyabb költségeket érhetnek el kis tételű gyártási folyamataikban.
A folyamatos fejlesztés és a sovány gyártási alapelvek elengedhetetlenek a kis tételű PCB-termelés költségeinek csökkentéséhez. A sovány gyakorlatok, például a Just-In-Time (JIT) készletkezelés és a DIE (SMED) egy perces cseréjének végrehajtása jelentősen csökkentheti a hulladékot és javíthatja a hatékonyságot. A termelési folyamatok rendszeres áttekintése és optimalizálása biztosítja, hogy a gyártók mindig működjenek a csúcs hatékonyságán, csökkentve a költségeket és javítva a minőséget.
A beszállítókkal való szoros együttműködés egy másik fejlett taktika a kis tételű PCB-költségek csökkentésére. Az együttmûködés révén a gyártók és a beszállítók optimalizálhatják az alkatrészek beszerzését, csökkenthetik az átfutási időket és biztosíthatják a következetes minőséget. Az alkatrészek elérhetőségének és költségeinek kezelésére szolgáló stratégiák együttes fejlesztése az idő múlásával jelentős megtakarítást eredményezhet. Az erős beszállítói kapcsolatok biztosítják a megbízható ellátást és a folyamatos fejlesztési kezdeményezések támogatását is.
A fejlett tesztelési és ellenőrzési technikák döntő jelentőségűek a kis tételű termelés magas színvonalának fenntartása érdekében. Az automatizált optikai ellenőrzés (AOI) és a röntgen-ellenőrzés elengedhetetlen a hibák kimutatásához a gyártási folyamat elején. Ha ezeket a rendszereket integrálja a gyártósorba, a gyártók problémákat tudnak elkapni, mielőtt az eszkalálódnak, csökkentve az átdolgozás és a hulladékláncok arányát. Ezenkívül a prediktív elemzések használata a potenciális problémák előrejelzésére segíthet a gyártóknak proaktív intézkedések megtételében a hibák megelőzése, a hozam tovább javítása és a költségek csökkentése érdekében.
Ezeknek a fejlett taktikáknak a végrehajtásával a gyártók jelentősen csökkenthetik a kis tételű PCB-termeléssel kapcsolatos költségeket. Minden stratégia konkrét lehetőségeket kínál a folyamatok optimalizálására, a hulladék csökkentésére és az általános hatékonyság javítására, biztosítva, hogy a kis tételű termelés költséghatékony és magas színvonalú maradjon.
A kis tételű PCB-k magas rögzített beállítási és mérnöki költségeket hordoznak, korlátozott méretgazdaságossággal az anyag beszerzésében, gyártásában és tesztelésében. Ezek a rögzített költségek, ha kevesebb egységre oszlanak el, jelentősen növelik az egységenkénti NYÁK-költségeket.
Igen, a hatékony panelek jelentősen csökkenthetik az anyaghulladékot, javíthatják a folyamat hatékonyságát és az alacsonyabb kezelési költségeket. Ha több kis táblát fészkel egy panelen, a gyártók maximalizálhatják az anyagfelhasználást és csökkenthetik a testületenkénti költségeket.
A kulcsrakész PCBA konszolidálja a beszerzést, a gyártást és az összeszerelést, csökkenti a logisztikát, a kezelési időt és a lehetséges hibákat. Az olyan kulcsrakész partner, mint a Dongguan I.C.T használata ésszerűsítheti a termelési folyamat és az ellenőrzési költségeket.
Biztosítunk DFM véleményeket, optimalizáljuk a panel elrendezését, kezeljük a beszerzést a globális hálózatokkal, és rugalmas gyártási ütemterveket kínálunk, amelyek a kis tételi igényekhez igazodnak. Integrált szolgáltatásaink segítenek abban, hogy termékét hatékonyan és megfizethetően kapja meg.
A kis tételű NYÁK-előállítás drága lehet, de a megfelelő stratégiákkal a gyártók csökkenthetik a költségeket a sebesség vagy a minőség feláldozása nélkül. A DFM, az intelligens beszerzés és a panelizálás kihasználásával a vállalatok ellenőrizhetik a PCB költségeit, miközben megőrzik a prototípusok és a niche -termékek futtatásának rugalmasságát.
