ICT-5151
I.C.T
| Mennyiség: | |
|---|---|
| ICT Full-auto SMT PCB szitanyomógép
Az ICT Full-auto SMT PCB szitanyomógép egy nagy pontosságú smt stencilnyomtató, amelyet a modern elektronikai összeszereléshez terveztek. Teljes automatizálással oldja meg a kézi beillesztési problémákat, gyors, 7 másodperces ciklust és kiváló ismételhetőséget biztosít. Ez az smt pcb nyomtatógép támogatja a ragasztós nyomtatást, és hatékony folyamatok révén szabályozza a költségeket. Az Industry 4.0-val és a MES-szel integrálva valós idejű adatokat követ a gépekről a ciklusidő csökkentése és a teljesítmény javítása érdekében. Ideális fogyasztói elektronikai, autóipari és LED-es területekhez, 50x50 mm-től 900x600 mm-ig terjedő PCB-ket kezel. Az automatikus kalibrálás, az állítható nyomás és a sablontisztítás biztosítja a minőséget. Az ICT teljes gyári szakértelmének köszönhetően ez a teljesen automatikus SMT PCB szitanyomógép könnyen beállítható és biztonságosan működik.
| Jellemző
A Full-auto SMT PCB szitanyomógép két léptetőmotoros íves híd gumibetétet használ a stabil nyomás érdekében. A dupla csúszósínek pontos mozgást biztosítanak a nyomatok előtt és után. A valós idejű visszacsatolás automatikusan beállítja a nyomást a tökéletes pasztaképzés érdekében. A pozicionálási pontosság eléri a ±0,01 mm-t, a nyomtatás pedig ±0,025 mm-t. A koaxiális lámpákkal ellátott Vision rendszer észleli a nyomokat a különféle nyomtatott áramköri lapokon, például ónozott vagy rézzel bevont PCB-ken. A programozható elválasztás több módszer esetén szabályozza a sebességet és a távolságot. Ez a beállítás támogatja a nagy mennyiségű futtatást az smt pcb nyomtatógép-alkalmazásokban, csökkentve a hibákat, és minden alkalommal egyenletes lerakódást biztosít.
A szállítás ebben az automata smt stencilnyomtatóban egyedi szalagot használ, hogy elkerülje a PCB-elakadási problémákat. A motoros hajtások precízen akár 1500 mm/s sebességgel, rugalmas irányokkal: bal-jobb vagy jobb-bal. Az oldalsó bilincsek és a vákuumtartó lapok szilárdan tartják a sima stencilkontaktust. A platform három tengelyben állítható közvetlen motorokkal a gyors, nagy pontosságú beállítás érdekében. A mágneses csapok és blokkok 1% alatti vetemedést kezelnek. Az SMEMA szabvány lehetővé teszi az egyszerű vonalcsatlakozást. Ez a rendszer 0,4 mm-től 6 mm-ig terjedő vastagságokat kezel, így a teljesen automatikus SMT PCB szitanyomógép megbízható és gyors.
A tisztítási lehetőségek közé tartozik a száraz, nedves és porszívózás, valamint szükség esetén manuális. A permetezőrendszer felülről lefelé egyenletesen tisztít, szoftverrel vezérelve az anyagok megtakarítása érdekében. A különálló CCD és tisztító részek megkönnyítik a hozzáférést, erős kipufogórendszerrel a hatékony vákuum érdekében. Az opcionális stencilellenőrzés fényt használ a szennyezett lyukak észlelésére és az automatikus tisztításra. Ez megakadályozza a paszta felhalmozódását a Full-auto SMT PCB szitanyomógépben, így a minőséget hosszú távon is megőrzi. Az alacsony karbantartást igénylő kialakítás importált alkatrészekkel csökkenti az állásidőt a forgalmas vonalakon.
| Specifikáció
| Modell | ICT-4034 | ICT5134 | ICT-5151 |
| Keretméret (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB mérete (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Szállítási irány | Baloldali; Jobboldali; Bal-bal; Jobboldali | ||
| Támogató rendszer | Mágneses tű/felfelé mutató asztal beállított/támogató blokk | ||
| Befogórendszer | Oldalsó rögzítés (vákuumfúvóka, automata visszahúzható Z nyomás opcionális) | ||
| Nyomtatófej | Két független motoros nyomtatófej | ||
| A gumibetét típusa | Rozsdamentes acél (standard), műanyag | ||
| Tisztító rendszer | Száraz, nedves, vákuum | ||
| Ellenőrzés | 2D ellenőrzés (standard) | ||
| Tápegység | AC:220±10%,50/60HZ,3Kw | ||
| Ellenőrzési módszer | PC-vezérlés | ||
| Dimenzió (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modell | ICT-6534 | ICT-6561 | ICT-9060 |
| Keretméret (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB mérete (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenzió (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* Az IKT folyamatosan dolgozik a minőségen és a teljesítményen, a specifikációk és a megjelenés külön értesítés nélkül frissíthető.
| SMT vonali berendezések listája

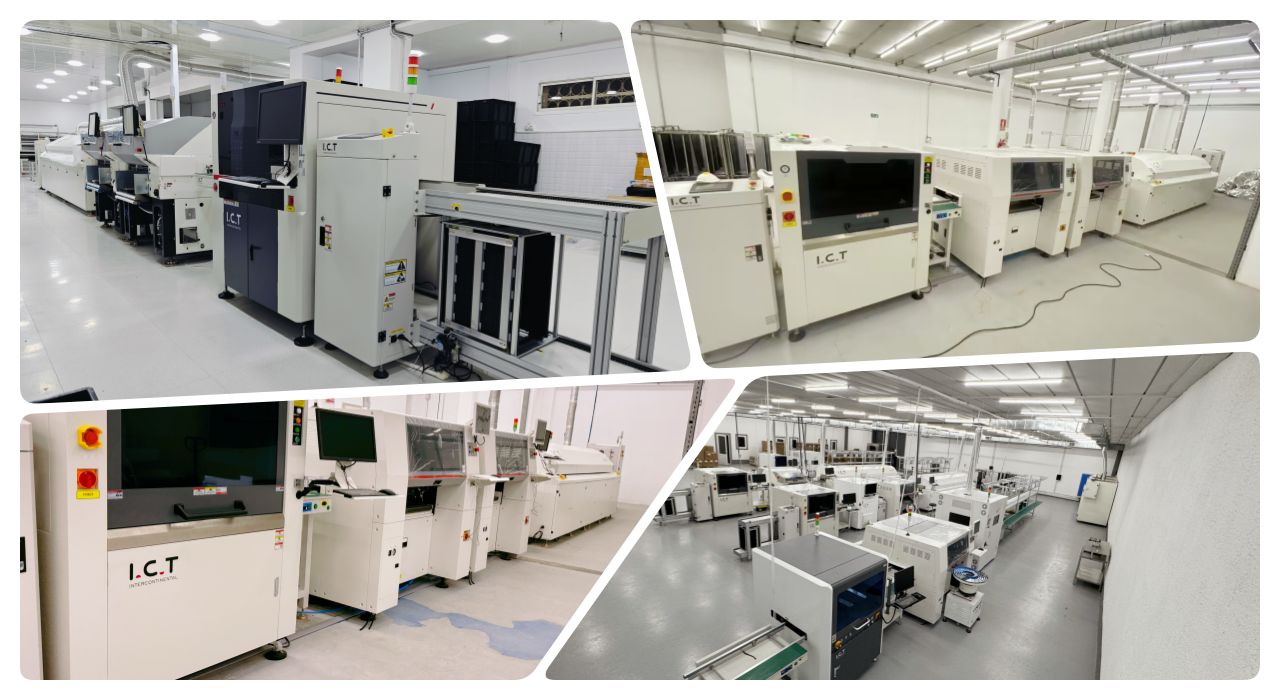

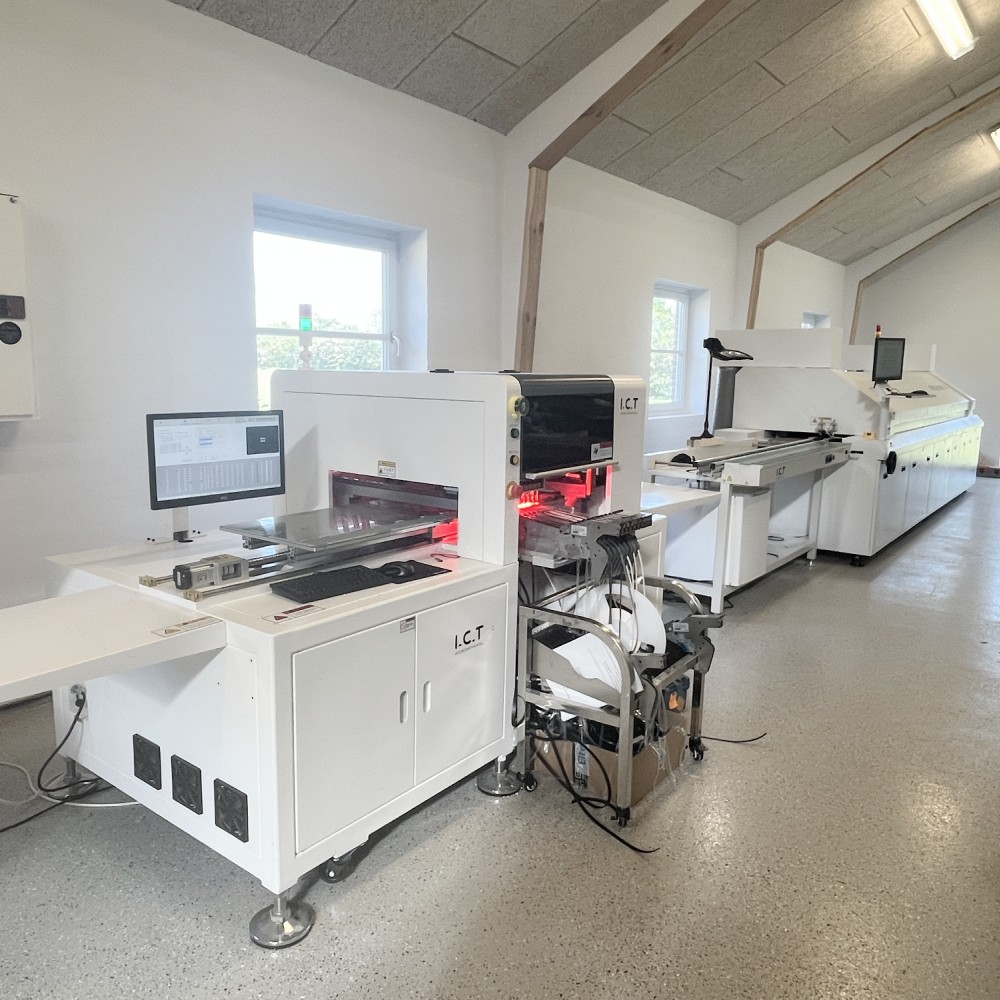

Kiváló minőségű PCBA gyártósorunk fejlett berendezésekkel rendelkezik a hatékony és precíz PCB összeszerelés érdekében. A teljesen automatizált SMT sorozat tartalmaz egy rakodót, egy automatikus nyomtatót a forrasztópaszta pontos felhordásához, egy pick-and-place gépet a precíz alkatrészek elhelyezéséhez, egy újrafolyó sütőt a megbízható forrasztáshoz, valamint egy AOI rendszert az alapos hibavizsgálathoz. Ez a kiváló minőségű PCBA gyártósor zökkenőmentes működést, nagy megbízhatóságot és alacsony költségű SMT összeszerelést biztosít, megfelelve a különféle iparági követelményeknek.
| Terméknév | Cél az SMT vonalban |
|---|---|
| PCB rakodó | A csupasz PCB-ket automatikusan betölti a vonalra. |
| Forrasztott paszta nyomtató | A forrasztópasztát pontosan nyomtatja a nyomtatott áramköri lapokra. |
| Pick and Place Machine | Pontosan rögzíti az alkatrészeket a PCB-kre. |
| Újracsomagolási sütő | Megolvasztja a forraszt, hogy szilárd kötéseket hozzon létre. |
| AOI gép | Megvizsgálja a forrasztási kötéseket és az elhelyezési hibákat. |
| SPI gép | Ellenőrzi a forrasztópaszta magasságát és minőségét. |
| Nyomkövethetőség | Rögzíti és nyomon követi a gyártási adatokat: lézeres jelölőgép / címke rögzítő / tintasugaras nyomtató |
| Videó az ügyfelek sikeréről
2025-ben az ICT sikeresen szállított egy komplett SMT gyártósort és egy DIP-sort egy szaúd-arábiai ODM-cégnek. Két tapasztalt műszaki mérnök utazott a közel-keleti helyszínre, hogy teljes körű telepítési és képzési támogatást nyújtsanak. A videó azt mutatja, hogy a csapat más berendezések mellé beállítja a Full-auto SMT PCB szitanyomógépet, biztosítva a zökkenőmentes integrációt. A helyi személyzetet végigvezették az üzemeltetésen, a hibaelhárításon és a karbantartáson, a paszta betöltésétől a tisztítási ciklusokig mindenre kiterjedtek. Ez a gyakorlati szolgáltatás segített az ügyfélnek a gyártás gyors beindításában, és magas hozamot ér el a fogyasztói elektronikai összeszerelésben. A mérnökök szakértelme megoldotta a telepítési kihívásokat a helyszínen, bizalmat épített, és lehetővé tette a gyár számára, hogy betartsa a szoros határidőket. Az ICT globális elkötelezettsége egy komplex projektet zökkenőmentesen sikeressé tett, bizonyítva a tengerentúli partnerek iránti elkötelezettségünket.
| Szerviz és képzési támogatás
Az ICT teljes körű szolgáltatásokat nyújt teljes automatikus SMT PCB szitanyomógépéhez, kezdve az igényelemzéssel és a tervezéssel. A szakértők által végzett helyszíni telepítés biztosítja a gyors indítást, akárcsak a szaúdi projektünkben. A képzés gyakorlati kezelést, optimalizálást és csapata biztonságát tartalmazza. A nap 24 órájában a hét minden napján elérhető távoli segítséget és gyors problémamegoldást kínálunk, valamint olyan frissítéseket, mint az automatikus beillesztési ellátás vagy az SPI-hivatkozások. A 8 globális irodával a helyi támogatás bárhol elérheti Önt. A karbantartási programok minőségi alkatrészek segítségével meghosszabbítják a gép élettartamát. Ez a teljes körű megközelítés minimalizálja a kockázatokat, csökkenti a költségeket, és segít hatékony gyárak felépítésében a semmiből.
| Vásárlói vélemények
'Mérnökeink dicsérték az ICT gyors helyszíni javításait a közel-keleti képzés során.' – Szaúdi ODM menedzser. 'Az automata smt stencilnyomtató hibátlan nyomatokat készít, növelve a sorsebességet.' – Automotive Client, Európa. 'Védett felszerelés biztonságos csomagolása hosszú szállítással – sérülésmentesen.' – LED-gyártó, Ázsia. 'A kérdésekre adott gyors válaszok tartottak minket a menetrendben – nagyszerű partnerek.' – Electronics Firm, USA. Ügyfeleink nagyra értékelik képzett mérnökeinket, megbízható gépeinket, gondos szállítást és gyors támogatást.
| Tanúsítványok és szabványok
Az ICT rendelkezik CE, RoHS és ISO9001 tanúsítvánnyal, hogy megfeleljen a Full-auto SMT PCB szitanyomógép biztonsági és környezetbarát szabványainak. A szabadalmak olyan kulcsfontosságú technológiákra vonatkoznak, mint a takarítási és szállítási rendszerek. Az importált márkák, mint például a Panasonic, alacsony meghibásodást biztosítanak. A szigorú gyári tesztek garantálják a teljesítményt. Ezek a jelek a tartós, megfelelő berendezések iránti bizalmat adják.
| Az ICT cégről és az SMT gyárunkról
A 2012-ben alapított ICT több mint 25 éve dolgozik az elektronikában, 89 alkalmazottal és 20 mérnökkel a 12 000 m²-es dongguani létesítményekben. Több mint 1600 ügyfelet szolgálunk ki 72 országban 8 irodán keresztül. A házon belüli kutatás-fejlesztés és termelés teljes körű SMT-megoldásokat kínál, amelyek a szigorú minőségi rendszerek révén gyorsan növekednek. Az integritásra, a nyílt megosztásra és az Ipar 4.0 integrációra összpontosítunk. Ez támogatja az olyan megbízható termékeket, mint az smt pcb nyomtatónk, globális lokalizált szolgáltatással az Ön sikere érdekében.
