Az SMT szitanyomtató gyors, precíz nyomtatással javítja a PCB-összeállítás hatékonyságát.
a. Nagy ismétlési pontosságot biztosít a következetes nyomatok érdekében.
b. Támogatja a ragasztónyomtatást a gyártás rugalmasságának növelése érdekében.
c. Az optimális eredmény érdekében automatikusan beállítja a gumibetét nyomását.
d. Tisztítja a sablonokat száraz, nedves és vákuum üzemmódban.
e. Gyors PCB pozicionálást kínál többfunkciós rendszerrel.
f. Szakértő telepítést és ICT mérnökök által végzett képzést biztosít.
g. Valós idejű nyomásvisszajelzést ad a jobb szabályozás érdekében.
ICT-5151
I.C.T
| Mennyiség: | |
|---|---|
| ICT-5151 SMT képernyőnyomtató
Az ICT-5151 SMT szitanyomtató a legjobb választás a hatékony SMT-nyomtatáshoz, 50x50 mm-től 510x510 mm-ig terjedő NYÁK-méretek és 737x737 mm-es stencilkeretek kezelésére. 7 másodperc alatti ciklusidejével gyors gyártást és nagy megismételhetőséget kínál, ideális elektronikához, például LED-ekhez és LCD TV-khez. A funkciók közé tartozik az automatikus NYÁK-kalibrálás, az állítható gumibetét-nyomás és a többmódszeres stencilleválasztás a tiszta, pontos nyomatok érdekében. A gép könnyen integrálható az SMEMA szabványokkal, és olyan opciókat tartalmaz, mint a 2D ellenőrzési és vákuumrendszerek. Az ICT teljes körű beállítással és képzéssel támogatja az ügyfeleket, biztosítva a zavartalan működést. Ez az SMT szitanyomtató növeli a termelékenységet, és megfelel a modern gyártás különféle igényeinek.
| Jellemző
Az ICT-5151 SMT szitanyomtató ±0,01 mm-es ismétlési pozicionálási és ±0,0125 mm-es nyomtatási pontossággal büszkélkedhet, így minden alkalommal egyenletes eredményt biztosít. Ez a pontosság létfontosságú a jó minőségű PCB-összeszereléshez, különösen az olyan összetett elektronikák esetében, mint a LED-ek és a járműalkatrészek. A gép fejlett motorvezérlőket és stabil csúszósíneket használ a pontosság fenntartása érdekében működés közben. Ez a funkció csökkenti a hibákat, időt és költséget takarít meg a gyártók számára. Legyen szó kis vagy nagy tételekről, a nyomtató megbízható teljesítményt nyújt, így megbízható eszköz az SMT-vonalakban.
Ez az SMT szitanyomtató automatikus gumibetét-nyomás-beállító rendszerrel rendelkezik a tökéletes nyomatok érdekében. A független fejlesztésű felfüggesztett nyomtatófej valós időben egyensúlyozza ki a nyomást, alkalmazkodik a különböző PCB-típusokhoz és forrasztópaszta-igényekhez. Ez biztosítja az egyenletes felhordást és megakadályozza a kényes táblák sérülését. A rendszer visszacsatoló mechanizmusa gyors beállítást tesz lehetővé, javítva a hatékonyságot. Ideális a különféle termékeket, például LCD TV-ket és STB-ket kezelő gyártósorokhoz, ez a funkció javítja a kimeneti minőséget és csökkenti a kézi erőfeszítést.
Az ICT-5151 sokoldalú tisztítórendszert kínál száraz, nedves és vákuum móddal a sablonokhoz. A különálló tisztító alkatrészek és az erős kipufogómotor gondoskodik a maradékok hatékony eltávolításáról, megőrizve a nyomtatási minőséget. Az egyedülálló permetezőrendszer felülről lefelé egyenletesen alkalmazza a tisztítóoldatot, míg a szoftver az alkohol- és papírhasználatot szabályozza az anyagok megtakarítása érdekében. Ez a funkció támogatja a folyamatos működést, ami kulcsfontosságú olyan tételek nagy volumenű gyártásához, mint például a családi mozi elektronika. Kiváló állapotban tartja a nyomtatót minimális állásidővel.
| Specifikáció
| Modell | ICT-4034 | ICT5134 | ICT-5151 |
| Keretméret (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB mérete (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Szállítási irány | Baloldali; Jobboldali; Bal-bal; Jobboldali | ||
| Támogató rendszer | Mágneses tű/felfelé mutató asztal beállított/támogató blokk | ||
| Befogórendszer | Oldalsó rögzítés (vákuumfúvóka, automata visszahúzható Z nyomás opcionális) | ||
| Nyomtatófej | Két független motoros nyomtatófej | ||
| A gumibetét típusa | Rozsdamentes acél (standard), műanyag | ||
| Tisztító rendszer | Száraz, nedves, vákuum | ||
| Ellenőrzés | 2D ellenőrzés (standard) | ||
| Tápegység | AC:220±10%,50/60HZ,3Kw | ||
| Ellenőrzési módszer | PC-vezérlés | ||
| Dimenzió (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modell | ICT-6534 | ICT-6561 | ICT-9060 |
| Keretméret (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB mérete (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenzió (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* Az IKT folyamatosan dolgozik a minőségen és a teljesítményen, a specifikációk és a megjelenés külön értesítés nélkül frissíthető.
| SMT vonali berendezések listája

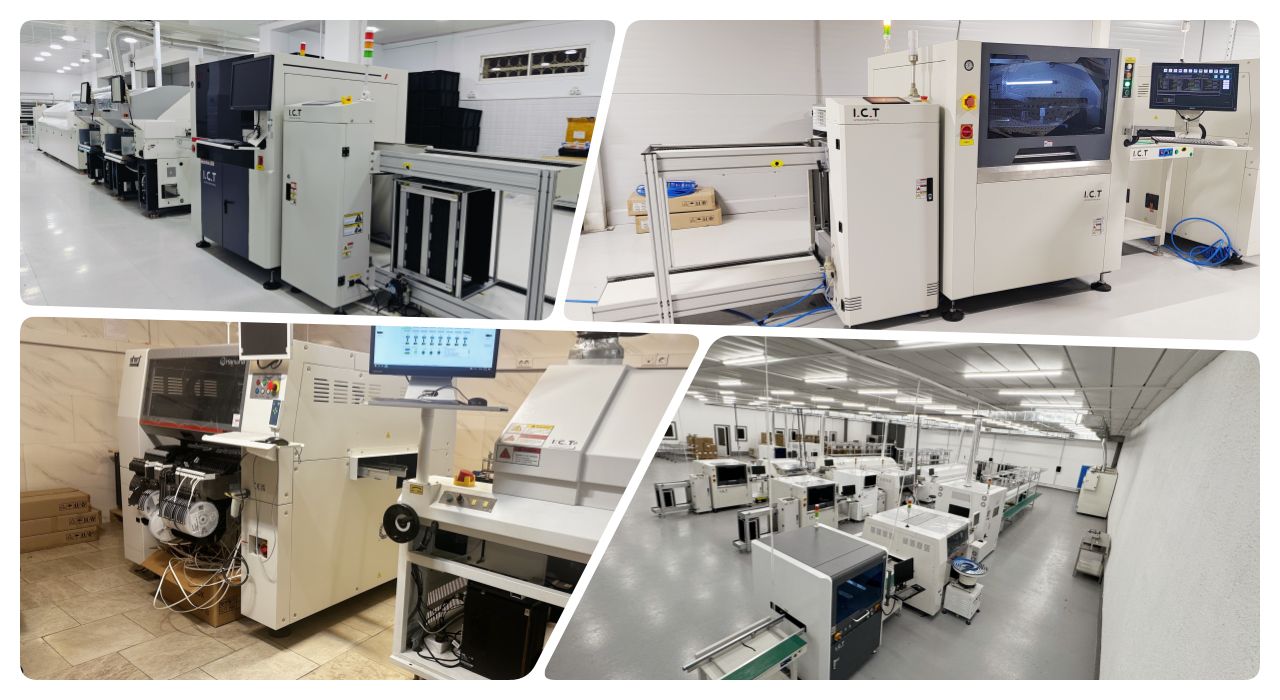

Kiváló minőségű PCBA gyártósorunk fejlett berendezésekkel rendelkezik a hatékony és precíz PCB összeszerelés érdekében. A teljesen automatizált SMT sorozat tartalmaz egy rakodót, egy automatikus nyomtatót a forrasztópaszta pontos felhordásához, egy pick-and-place gépet a precíz alkatrészek elhelyezéséhez, egy újrafolyó sütőt a megbízható forrasztáshoz, valamint egy AOI rendszert az alapos hibavizsgálathoz. Ez a kiváló minőségű PCBA gyártósor zökkenőmentes működést, nagy megbízhatóságot és alacsony költségű SMT összeszerelést biztosít, megfelelve a különféle iparági követelményeknek.
| Terméknév | Cél az SMT vonalban |
|---|---|
| PCB rakodó | A csupasz PCB-ket automatikusan betölti a vonalra. |
| Forrasztott paszta nyomtató | A forrasztópasztát pontosan nyomtatja a nyomtatott áramköri lapokra. |
| Pick and Place Machine | Pontosan rögzíti az alkatrészeket a PCB-kre. |
| Újracsomagolási sütő | Megolvasztja a forraszt, hogy szilárd kötéseket hozzon létre. |
| AOI gép | Megvizsgálja a forrasztási kötéseket és az elhelyezési hibákat. |
| SPI gép | Ellenőrzi a forrasztópaszta magasságát és minőségét. |
| Nyomkövethetőség | Rögzíti és nyomon követi a gyártási adatokat: Lézeres jelölőgép / Címke rögzítő / Tintasugaras nyomtató |
| Videó az ügyfelek sikeréről

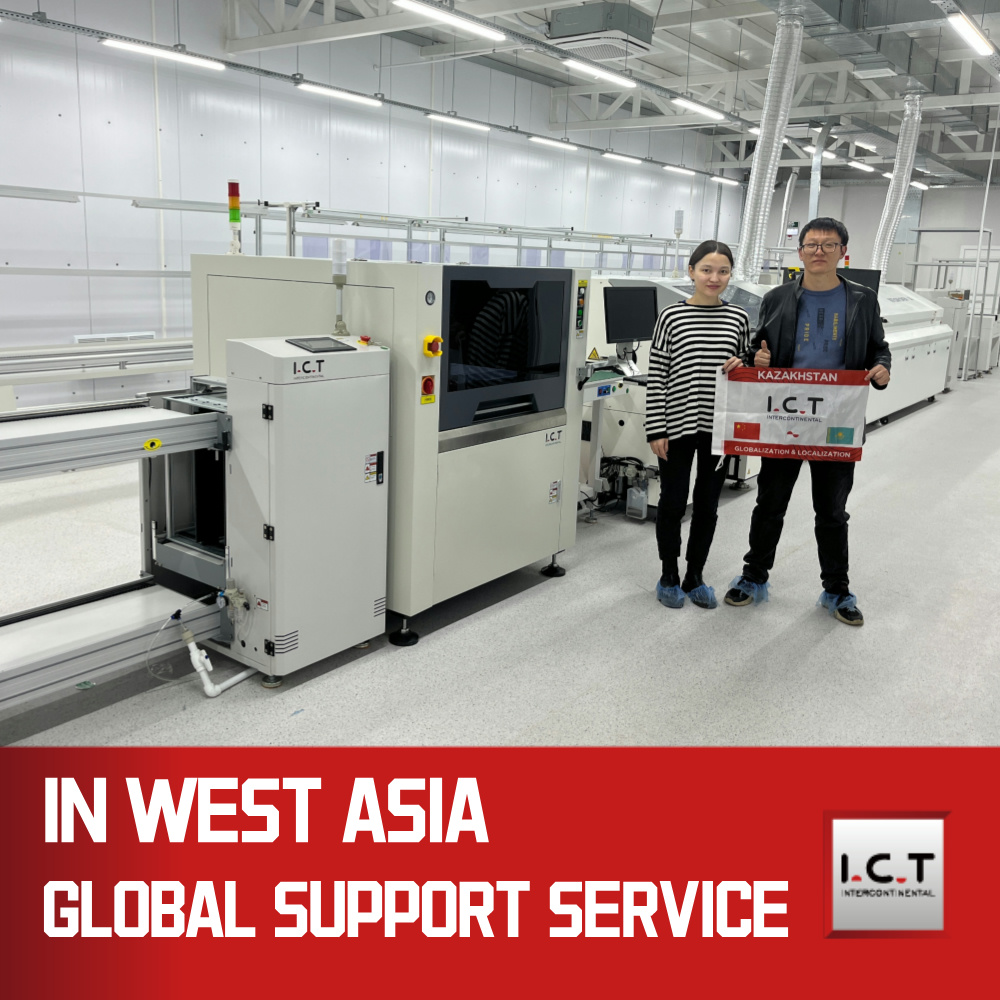

2025-ben ICT-mérnökök egy ügyfél gyárába utaztak, amely az otthoni LED-világítás egyik vezető gyártója, hogy telepítési és képzési szolgáltatásokat nyújtsanak. Az ügyfélnek egy teljesen automata SMT vonalra volt szüksége 13 géppel, 29 méteren, de a helyük 21 méter hosszú és 5 méter széles volt. Az ICT U-alakú elrendezést tervezett, amely 16 méter hosszú és 2,7 méter széles vonalra illeszti a megrendelő igényeit. Két nap telepítés és hibakeresés, majd hatnapos felszerelési képzés és műszaki támogatás után a projekt sikeresen megvalósult. Ez a megoldás bemutatta az ICT azon képességét, hogy személyre szabja és optimalizálja a gyártósorokat, biztosítva az ügyfél LED-gyártásának zökkenőmentes működését szakértői irányítás mellett.
| Szerviz és képzési támogatás
Az ICT átfogó szolgáltatásokat és képzést biztosít annak érdekében, hogy SMT szitanyomtatója a lehető legjobban működjön. Szakértő csapatunk helyszíni telepítést, karbantartást és az Ön igényeihez szabott műszaki támogatást kínál. Részletes képzéseket tartunk, megtanítjuk munkatársait a gép hatékony használatára és karbantartására, beleértve a beállítást, üzemeltetést és hibaelhárítást. Több mint 25 éves tapasztalatunkkal optimalizáljuk gyártási folyamatát, és alkalmazkodunk az Ön konkrét céljaihoz. 8 kirendeltségből álló globális hálózatunk gyors válaszidőt és folyamatos segítséget biztosít. Bízzon az ICT-ben, hogy professzionális odafigyeléssel és folyamatos támogatással zökkenőmentesen működjön vonala.
| Ügyfél dicsérete
Ügyfeleink szeretik mérnökeink szakértelmét és elhivatottságát, és dicsérik egyértelmű útmutatásukat a beállítás során. Csodálják az SMT szitanyomtató pontosságát és megbízhatóságát, és a gyártás szempontjából a játék megváltoztatójának nevezik. Biztonságos, jól csomagolt szállításunk magas pontszámot ér el a felszerelések szállítás közbeni védelméért. Ügyfeleink nagyra értékelik a problémákra adott gyors válaszainkat, a problémák gyors megoldását az állásidő minimalizálása érdekében. Ez a bizalom az ICT minőségi szolgáltatás és támogatás iránti elkötelezettségét tükrözi.
| Tanúsítványok és szabványok
Az ICT rangos tanúsítvánnyal rendelkezik, beleértve a CE, RoHS, ISO9001 és számos szabadalmat, biztosítva a legmagasabb színvonalat. Ezek a tanúsítványok a biztonság, a környezetvédelem és a gyártás minőségirányítása iránti elkötelezettségünket tükrözik. A CE jelölés garantálja az európai biztonsági szabályok betartását, míg az RoHS a környezetbarát gyártást. Az ISO9001 tanúsítvány kiemeli szigorú minőségellenőrzésünket, a szabadalmak pedig innovatív terveinket mutatják be. Bízzon az ICT tanúsított kiválóságában a megbízható SMT-megoldásokért.
| Az ICT vállalatról és a gyárról
Az ICT egy vezető elektronikai berendezés-megoldásszolgáltató házon belüli kutatással, fejlesztéssel és gyártással. A 2012-ben alapított cégünk gyorsan növekedett: 89 alkalmazottat foglalkoztatunk 12 000 m²-en, 20 mérnökkel és 8 kirendeltséggel világszerte. Több mint 1600 ügyfelet szolgálunk ki 72 országban, személyre szabott SMT-megoldásokat kínálva. Üzemünk szigorú tesztelési folyamatokkal és robusztus minőségirányítási rendszerrel rendelkezik, amely biztosítja, hogy minden SMT szitanyomtató megfeleljen a magas követelményeknek. 30 millió dolláros bejegyzett alappal folytatjuk az innovációt és terjeszkedést, megbízható termékeket szállítunk világszerte, miközben fenntartjuk a kiváló minőségellenőrzést.
