ICT-LS1200
I.C.T
| Mennyiség: | |
|---|---|
| LED-elválasztó – Megbízható PCB-leválasztási megoldás
Az ICT LED-elválasztó biztonságos és hatékony elválasztást tesz lehetővé a V-hornyokkal rendelkező PCB-k számára. Minimalizálja a táblák és alkatrészek feszültségét, így ideális LED-világításhoz, alumínium alapú táblákhoz és más érzékeny alkalmazásokhoz. A görbe marógépekhez képest a V-vágású egyenes vonalú leválasztás sokkal kevesebb port termel, alacsonyabb hőt termel, és csökkenti a belső nyomást. Ez segít megelőzni a forrasztási kötések repedéseit, az alkatrészek károsodását és a tábla deformálódását. A marás gyakran nagyobb karbantartást igényel, és több törmeléket termel, míg a V-cut tisztább, gyorsabb és kíméletesebb eredményeket kínál a nagy mennyiségű gyártáshoz.
Az ICT öt fő V-vágási géptípust kínál a különböző igényeknek megfelelően:
Szabványos kézi típus: Egyszerű és költséghatékony kis tételekhez.
Többlapátos LED-leválasztó: Speciális kialakítás hosszú, nagyon alacsony igénybevételű LED-szalagokhoz.
Guillotine típus: Pneumatikus egybevágás vastagabb FR4 táblákhoz.
Move-blade (csúsztatható) típus: Rugalmas beállítás a különböző V-horonymélységekhez.
Többkéses csoporttípus: Nagy hatékonyságú elválasztás korlátlan hosszúságú PCB-hez.
| Jellemző

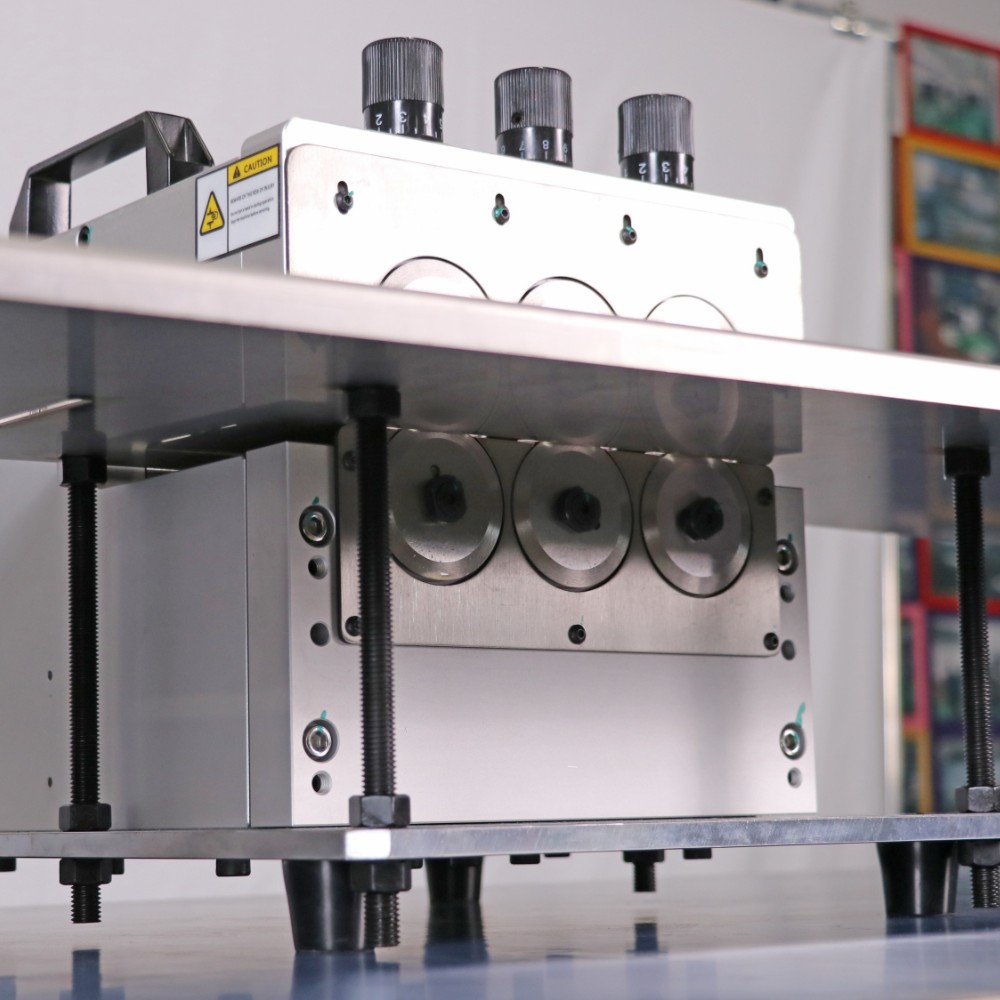

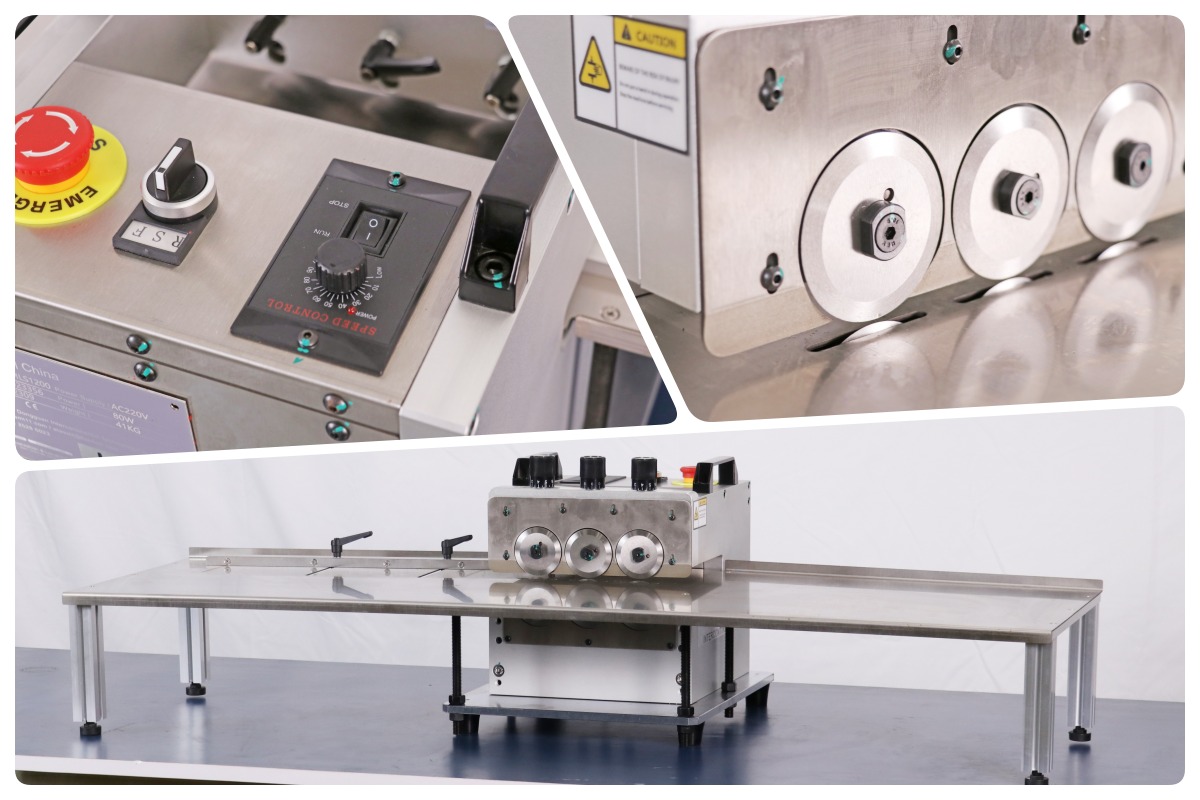

Több lapátos LED-elválasztó

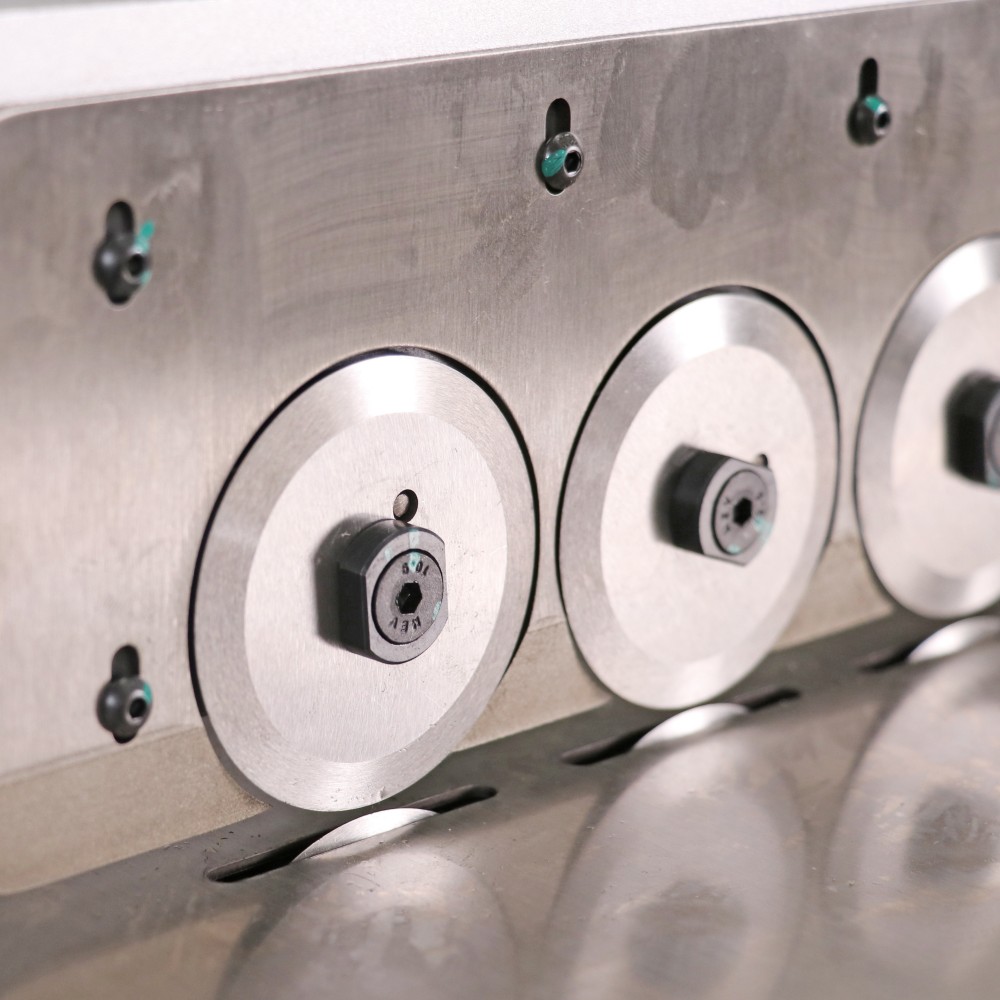

Ez a LED-elválasztó hat körkörös pengét használ három csoportban a PCB-k szakaszos szétválasztására: az első csoport 40%-ot vág le, a második csoport ezt követi további 40%-kal, a harmadik csoport pedig az utolsó 20%-ot. Minden egyes rövidítés akár 80%-kal csökkenti a belső feszültséget, megakadályozva az alumínium- és LED-táblák deformálódását. A tajvani pengék több mint egy évig bírják, és sokszor élezhetők. A pontos lézerkalibráció 0,02 mm alatt tartja a penge ugrását a tökéletes minőség érdekében. Alkalmas a hosszú LED-szalagokhoz, az alumínium nyomtatott áramköri lapokhoz és a nagy volumenű LED-gyártáshoz, ahol a lapok lapossága kritikus. Az extra rozsdamentes platformok (1,2 m vagy 2,4 m) könnyen kezelik a hosszabb deszkákat.

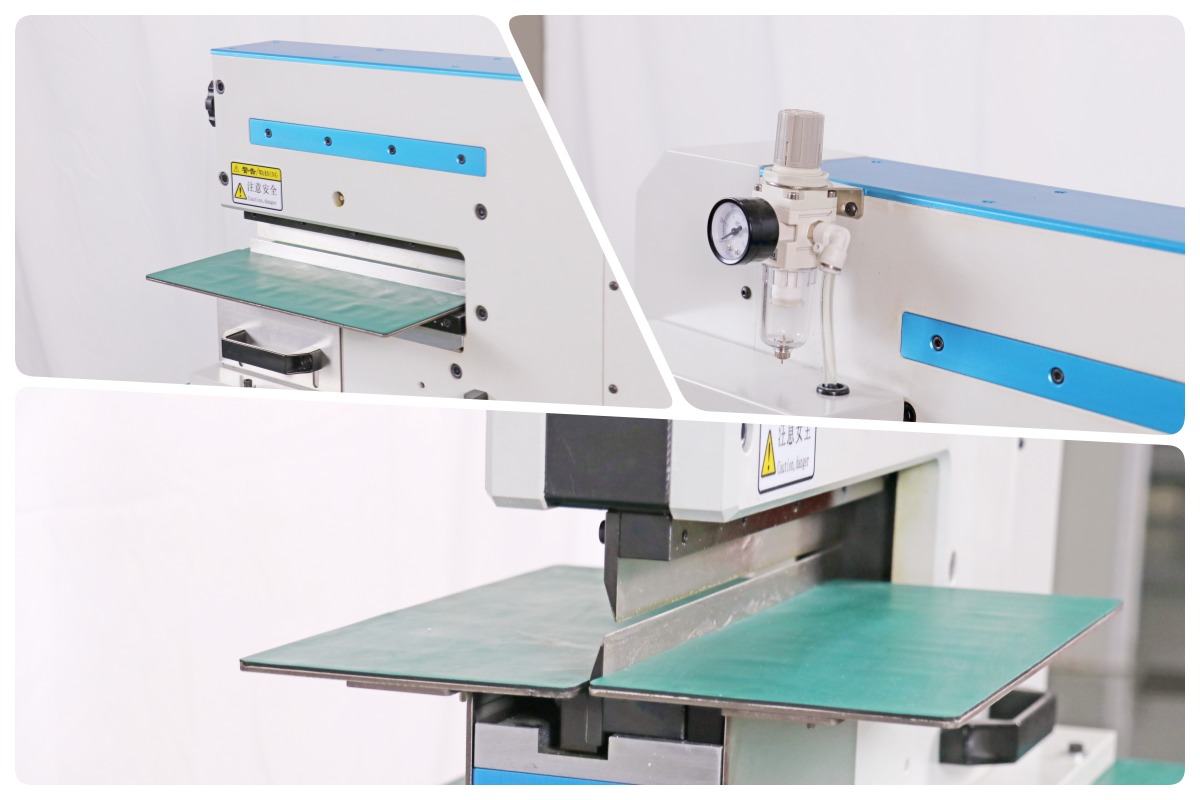

Guillotine típusú V-Cut gép
A guillotine LED-leválasztó egyenes lefelé vágást használ levegővel, 180uE alatti feszültséggel a forrasztási kötések és alkatrészek védelme érdekében. Közvetlenül a V-horony szélénél válik le, így mindössze 0,3 mm távolságot tesz lehetővé az alkatrészektől és a 60 mm magas alkatrészektől. A motor forgásának hiánya nulla por- vagy szénszennyezést jelent, és a súrlódás hiánya szinte nem hagy fémmaradványokat. Egy másodpercenkénti vágás lábkapcsolóval gyors, biztonságos működést biztosít. A penge élettartama meghaladja a 6 millió vágást. Tökéletes FR4 kártyákhoz és olyan alkalmazásokhoz, ahol tiszta, precíz élekre van szükség, pormentesen.

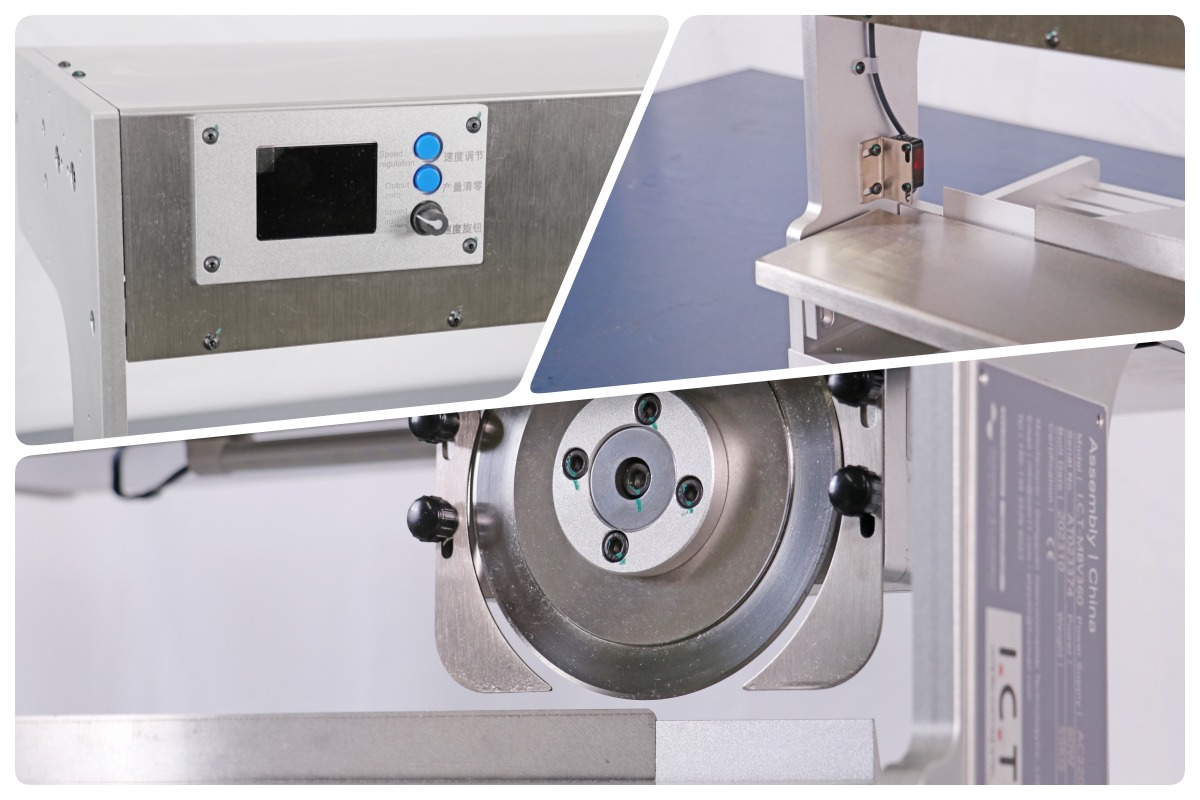

Move-Blade (Csúszó) V-Cut gép
Ezzel a kézi csúsztatható LED-elválasztóval a kezelők beállíthatják a penge sebességét és a kör alakú és egyenes pengék közötti távolságot a különböző V-horonymélységekhez. A nyomtatott áramköri lapok rögzítve maradnak az elválasztás során, így a hornyon átívelő magas alkatrészek (34 mm-ig) biztonságosak. Minimálisra csökkenti a nyomást a repedések elkerülése érdekében, és jól működik vegyes komponensű táblákhoz. A szilárd szerkezet biztosítja a stabilitást, és a pengék testreszabhatók. Ideális közepes volumenű gyártáshoz, prototípus-futtatásokhoz vagy olyan gyárakhoz, ahol rugalmas, alacsony költségű szétválasztásra van szükség bonyolult beállítás nélkül.
| Specifikáció
| Kézi paraméterek | Egylapátos V-vágású gép, | többlapátos LED-elválasztó | Guillotine típusú V-vágású gép, | mozgatható penge (csúsztatható) V-vágású gép, | több csoportos pengével ellátott PCB V-vágású gép |
|---|---|---|---|---|---|
| Művelet típusa | Kézi (kézi csúsztatható) | Kézi (kézi nyomás) | Manuális (pneumatikus lábkapcsoló) | Kézi (állítható csúsztatható) | Kézi (több csoportos push) |
| Penge beállítása | 1 kör alakú + 1 egyenes penge | 6 kör alakú penge (3 csoport felül/alsó) | Egyetlen egyenes guillotine penge | 1 kör alakú + 1 egyenes (állítható rés) | Több kör alakú pengecsoport (egyedi többkés) |
| PCB hossz | 0-350 mm | Korlátlan (1,2 m / 2,4 m platformokkal) | 0-330 mm | 0–350 mm (tipikus) | Korlátlan vagy nagyon hosszú (platformfüggő) |
| NYÁK vastagsága | 0,8-5 mm | 0,2-5 mm | 0,3-5 mm | 0,8-5 mm | 0,2–5 mm (több csoportra jellemző) |
| Vágási módszer | Egymenetes csúszó | 3 fázisú (40% + 40% + 20%) | Egy lövéssel lefelé vágás | Egyszeri menet állítható mélységgel | Több csoportos szekvenciális vágás |
| Legjobb alkalmazás | Általános NYÁK, prototípusok, közepes mennyiség | Hosszú LED szalagok, alumínium PCB-k, nagy térfogatú LED | FR4 táblák, tiszta/pormentes élek | Vegyes komponensek, rugalmas V-mélység | Extra hosszú vagy széles PCB-k, nagy hatékonyságú elválasztás |
| SMT vonali berendezések listája
Az ICT teljes SMT-sorozata integrálja a rakodókat, nyomtatókat, szerelőket, visszafolyó sütőket, AOI-t, szállítószalagokat és NYÁK-leválasztó gépeket, például V-vágású elválasztókat. Teljes megoldást nyújt a csupasz deszkától a kész összeszerelésig. Az ügyfelek hozzáillő felszerelést, U-alakú elrendezést kapnak a korlátozott hely érdekében, és egyablakos támogatást kapnak. Ez a vonal javítja a hatékonyságot, csökkenti a hibákat, és támogatja a kiváló minőségű autóipari, LED- és szórakoztatóelektronikai gyártást.
| Terméknév | Cél az SMT vonalban |
|---|---|
| SMT vonal | Kulcsrakész, teljes automata SMT összeszerelő sor |
| PCB rakodó | A csupasz PCB-ket automatikusan betölti a vonalra. |
| Forrasztott paszta nyomtató | A forrasztópasztát pontosan nyomtatja a nyomtatott áramköri lapokra. |
| Pick and Place Machine | Pontosan rögzíti az alkatrészeket a PCB-kre. |
| Újracsomagolási sütő | Megolvasztja a forraszt, hogy szilárd kötéseket hozzon létre. |
| Videó az ügyfelek sikeréről
2025-ben Peter ICT mérnök Üzbegisztánba utazott egy 16 napos helyszíni telepítési és képzési projektre. Az ügyfél egy teljes SMT-sort vásárolt autóipari motor- és alkatrészgyártáshoz, beleértve az 5151-es teljesen automata nyomtatót, a rögzítőt, az L8-as reflow sütőt, az AOI-t, az NG/OK kirakógépet, a BGA-átdolgozó állomást, a járókéses panelleválasztó gépet, a forrasztópaszta keverőt, a fordítószalagot és egyebeket. Az ICT U-alakú vonalmegoldást nyújtott a gyári szélességkorlátok megoldására. Péter sikeresen elvégezte a képzést, és most az ügyfél minden berendezést önállóan, zökkenőmentesen üzemeltet.
| Szerviz és képzési támogatás
Az ICT teljes körű telepítést, kezelői képzést és folyamatos műszaki támogatást kínál minden LED-elválasztóhoz és SMT-vonalhoz. Tapasztalt mérnökök utaznak világszerte, hogy beállítsák a berendezéseket, megtanítsák az üzemeltetést, és megosszák a bevált gyakorlatokat. A képzés kiterjed a géphasználatra, a karbantartásra, a hibaelhárításra és a folyamatoptimalizálásra. Gyorsan válaszolunk a kérdésekre telefonon, e-mailben vagy távoli ügyfélszolgálaton keresztül. Ez segít az ügyfeleknek a termelés gyors megkezdésében és a magas rendelkezésre állási idő megőrzésében. Célunk, hogy minden ügyfelünk magabiztosan és hatékonyan használja berendezéseit.
| Ügyfélbeszámolók
Az ügyfelek dicsérik az ICT mérnököket szakmai felkészültségükért, a képzés során tanúsított türelmükért és a gyors problémamegoldásukért. Sokan kiemelik a LED-elválasztót a stabil teljesítmény, a táblák alacsony igénybevétele és a hosszú pengeélettartam miatt. Nagyra értékelik a gondos csomagolást és a biztonságos szállítást is, tökéletes állapotban érkeznek a gépek. A kérdésekre adott gyors válaszadás és a megbízható vevőszolgálat erős bizalmat épít. 'Remek felszerelés és kiváló támogatás' - ez a globális felhasználók általános megjegyzése.
| Tanúsítványok és szabványok
Az ICT LED-elválasztó és SMT gépek megfelelnek a nemzetközi szabványoknak, CE, RoHS és ISO9001 tanúsítvánnyal. Több szabadalommal is rendelkezünk a panelezés és a gyártóberendezések innovatív tervezésére vonatkozóan. Ezek a tanúsítványok igazolják a termékbiztonságot, a környezetvédelmi megfelelőséget és a magas minőséget. Az ügyfelek megbízhatnak gépeinkben a megbízható teljesítményt a gyárakban világszerte.
| Az ICT vállalatról és a gyárról
Az ICT-nek saját K+F csapata és gyártóüzeme van Dongguanban, Kínában, 89 alkalmazottal, köztük 20 professzionális mérnökkel. 2012 óta gyorsan növekedtünk, és mára több mint 1600 ügyfelet szolgálunk ki 72 országban. 12000 m²-es létesítményünk szigorú tesztelési folyamatokat és teljes minőségirányítási rendszert követ annak érdekében, hogy minden gép megfeleljen a magas követelményeknek. Egyablakos SMT-megoldásokat kínálunk a tervezéstől az értékesítés utáni értékesítésig, segítve ügyfeleinket a gyártósorok globális felépítésében és optimalizálásában.
