ICT-5700
I.C.T
| Mennyiség: | |
|---|---|

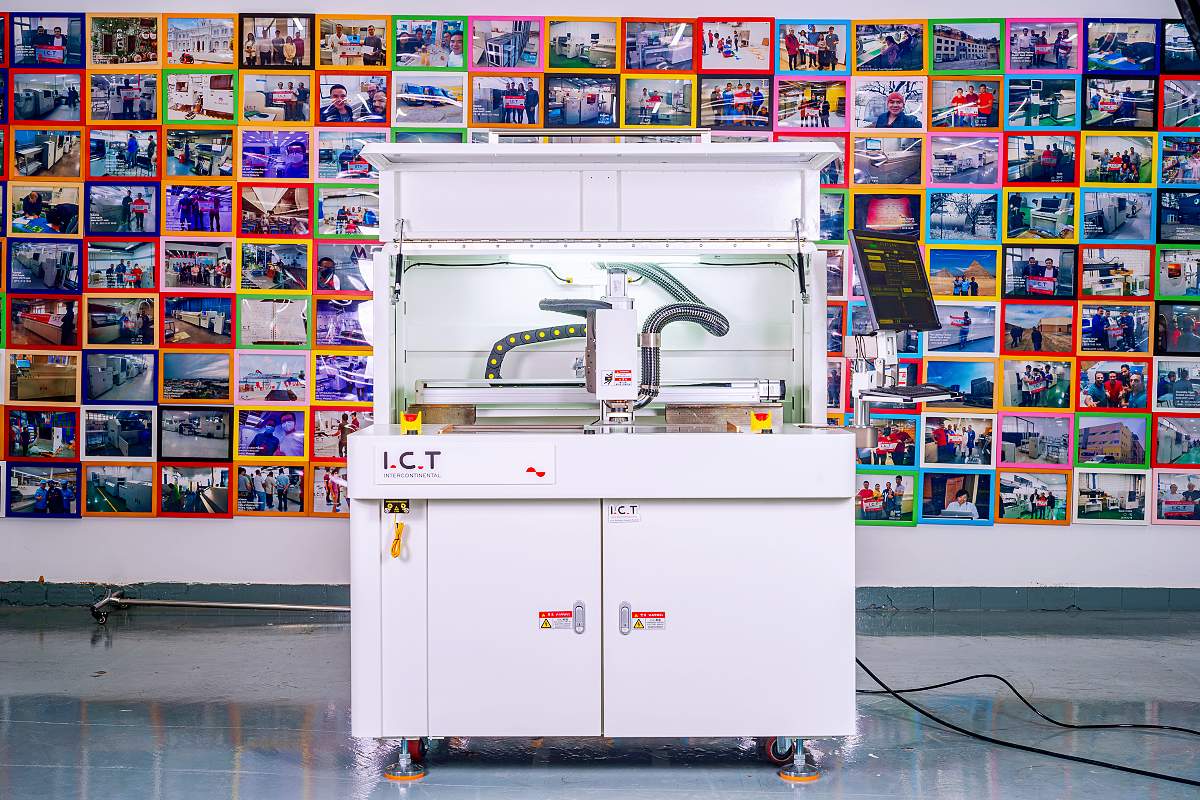

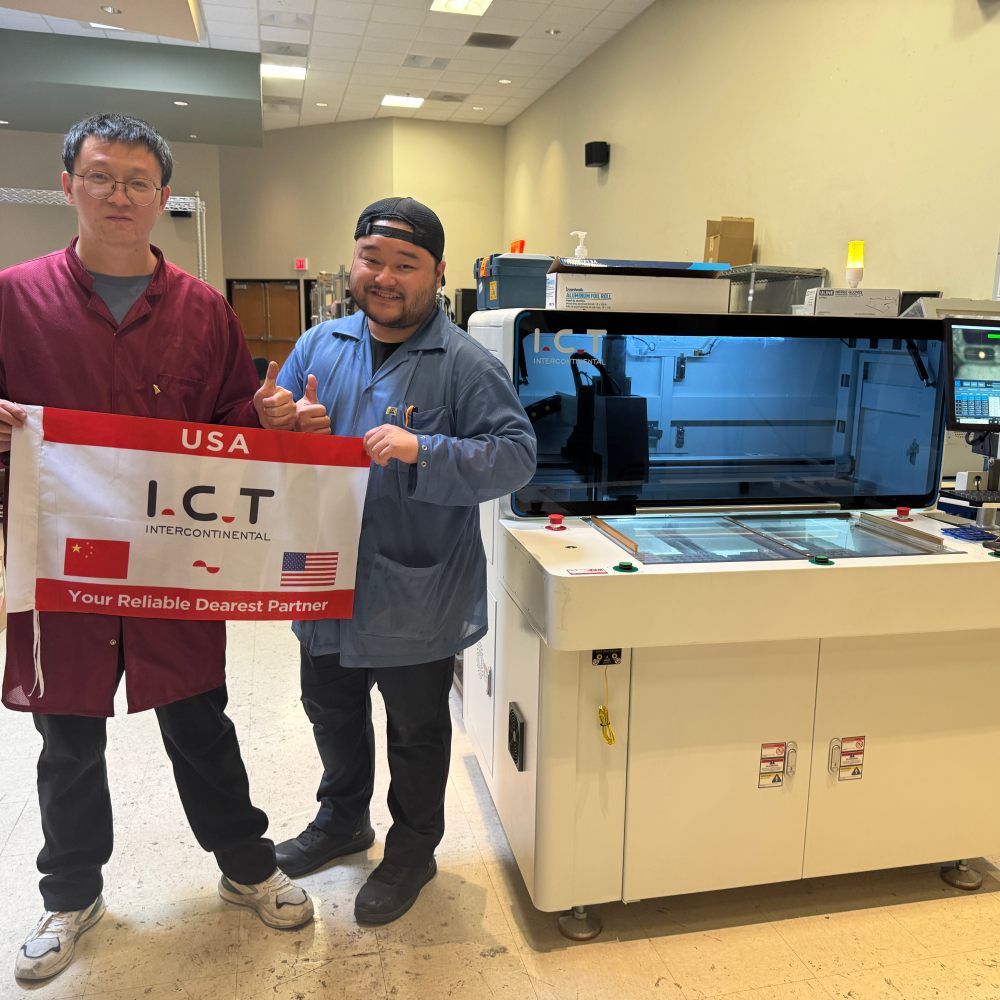

| Nagy pontosságú offline PCBA útválasztó gép
Az ICT-5700 sorozatú offline PCBA router pontos és alacsony feszültségű panelbontást biztosít különféle elektronikai területeken, beleértve az okostelefonokat, az intelligens viselhető eszközöket, az autóelektronikát és az orvosi eszközöket. Új CCD látórendszerrel rendelkezik a vizuális igazítás korrekciójához, és egy nagy sebességű orsóval, amely akár 80 000 ford./perc fordulatszámot is elér a gyors, precíz vágások érdekében. A kétplatformos kialakítás lehetővé teszi különböző termékek egyidejű feldolgozását, vagy egy nagy platformba való kombinálását nagyobb táblák számára. A biztonsági funkciók, például a fényfüggönyök és a vészleállítók védik a kezelőt, míg az ionlevegő-pisztoly tisztán tartja a táblákat a statikus elektromosságtól és a portól. A könnyen használható szoftver és a megbízható alkatrészek alkalmassá teszik az offline PCBA útválasztót hatékony gyártósorokhoz.
| Jellemző

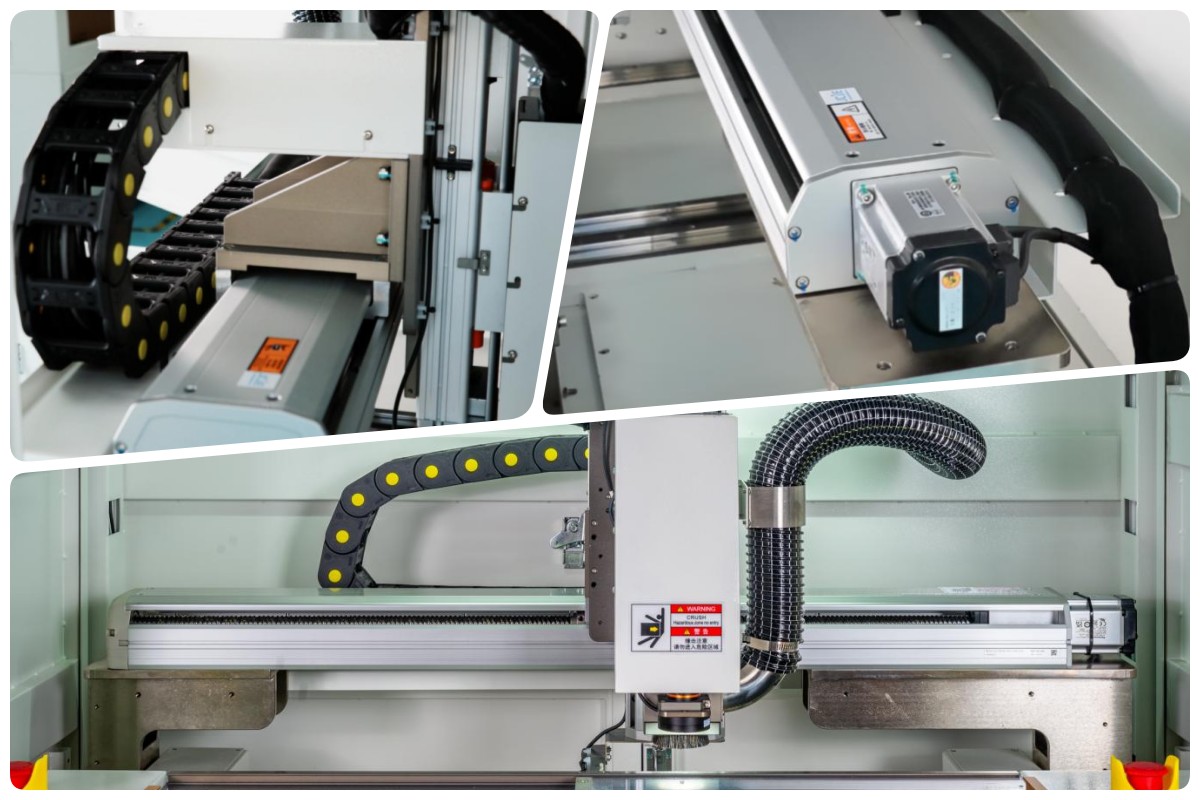

Átviteli rendszer
Az átviteli rendszer importált Panasonic szervomotorokat használ, nagy pontosságú csavarrudakkal és PMI vagy HIWIN vezetősínekkel párosítva. Ez a beállítás biztosítja a sima és pontos mozgást. Az erősebb, vastagabb szerkezet javítja a gép stabilitását működés közben. A rugalmas tartályláncok rendezve tartják a vezetékeket, és megvédik őket az interferencia ellen. Az X-tengelyes modul egyedülálló porálló kialakítással rendelkezik, amely csökkenti a karbantartási igényeket és meghosszabbítja az alkatrészek élettartamát. Ezek a funkciók megbízhatóvá teszik az offline PCBA útválasztót a hosszú távú használatra igényes termelési környezetben.

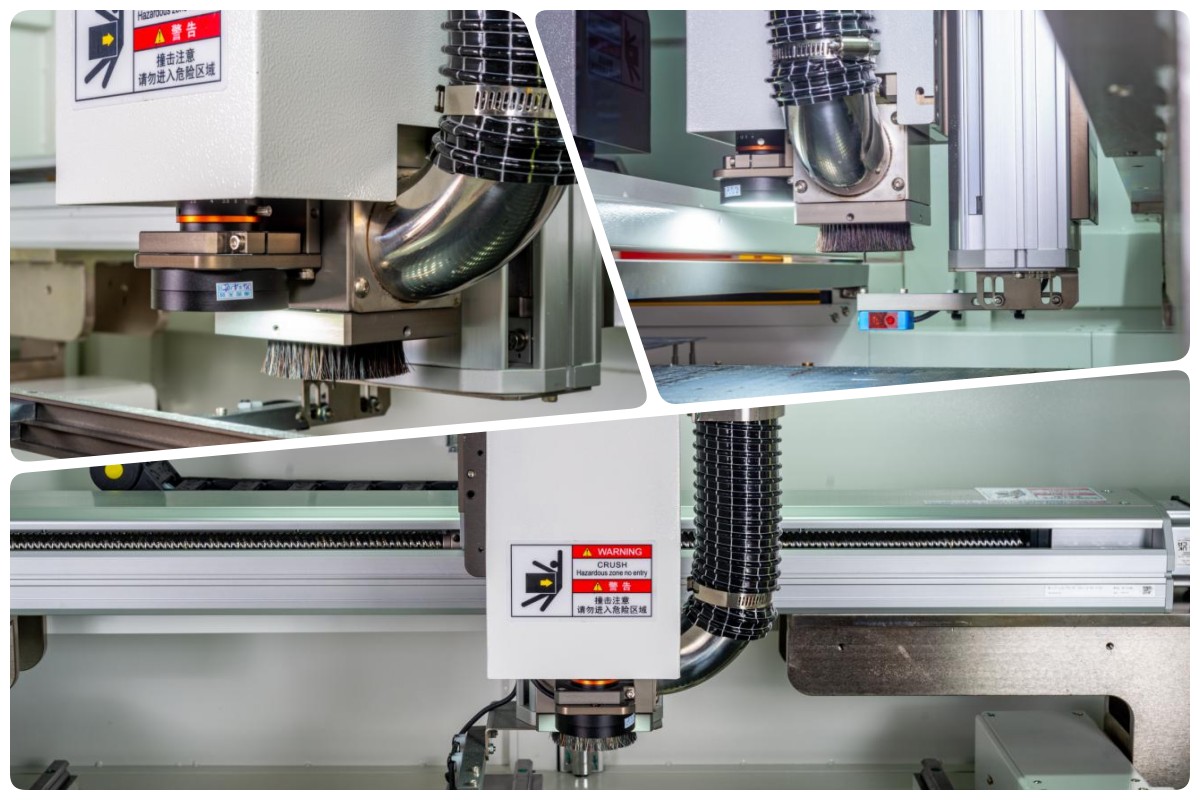

Router rendszer

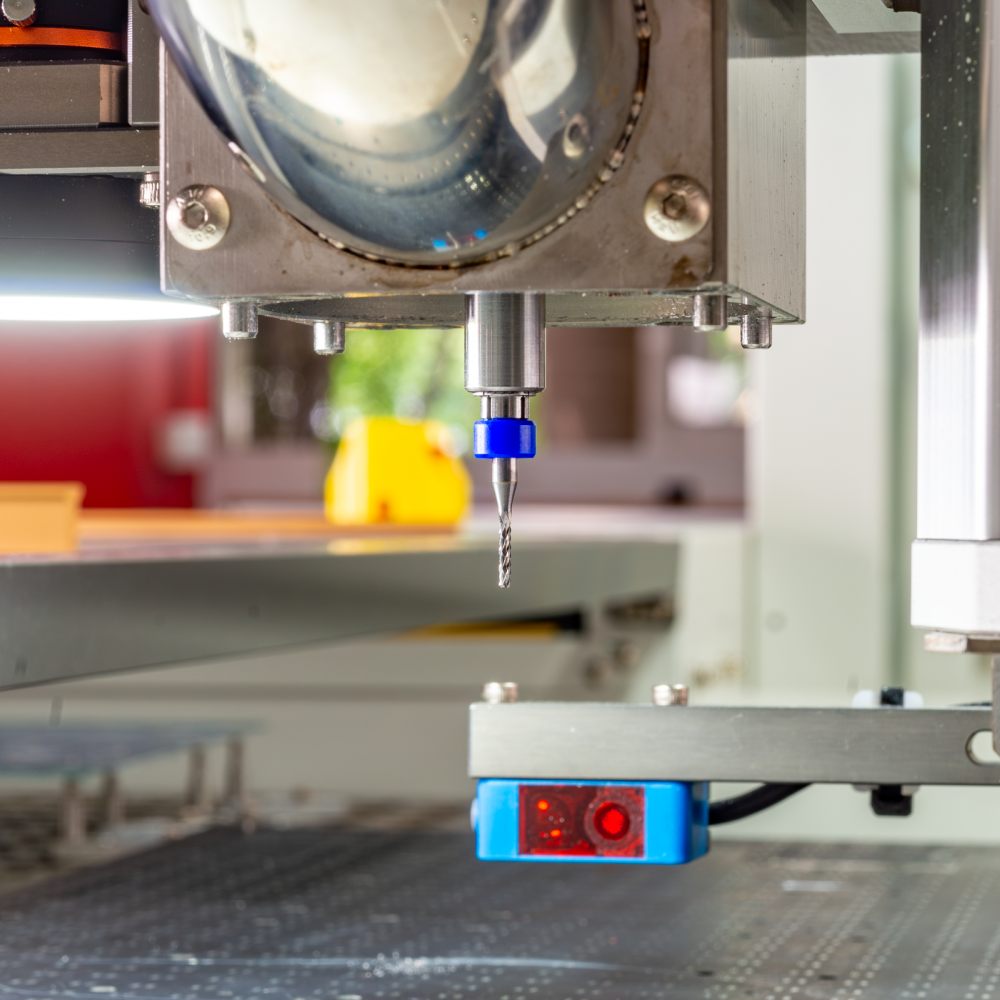

A router rendszer egy nagy felbontású CCD koaxiális kamerát tartalmaz a maróval az egyszerű kalibrálás és a pontos pozicionálás érdekében. A szabványos szerszámtörés-érzékelő azonnal figyelmezteti a kezelőt, ha a vágó elhasználódott vagy eltört. Az opcionális automatikus szerszámcserélő lehetővé teszi a folyamatos, megállás nélküli munkát, növelve a hatékonyságot. Az ionlevegős pisztoly eltávolítja a statikus elektromosságot a PCB felületéről, hogy megakadályozza a por vonzását. Az RSK vagy NSK nagysebességű orsója csökkenti a vágási feszültséget, nagy pontosságot, kis tehetetlenséget és gyors reakciót biztosít a tiszta vágásokhoz az offline PCBA útválasztón.

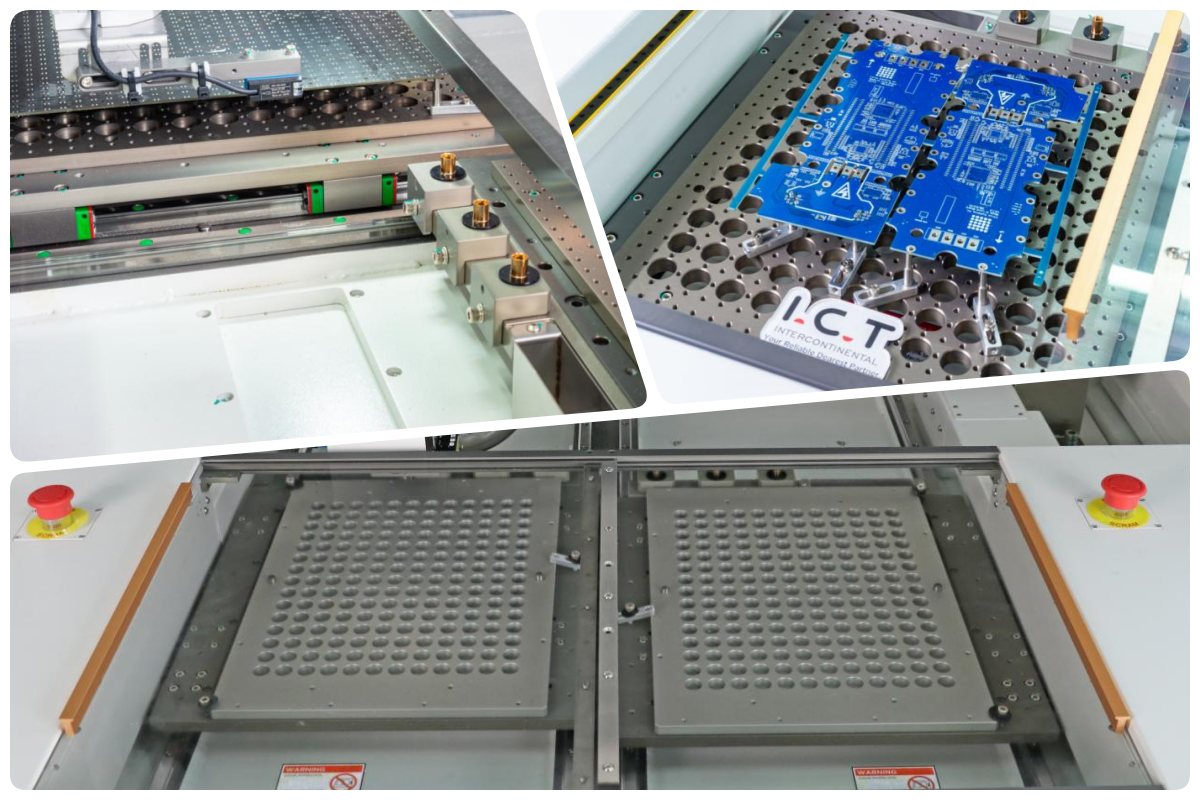

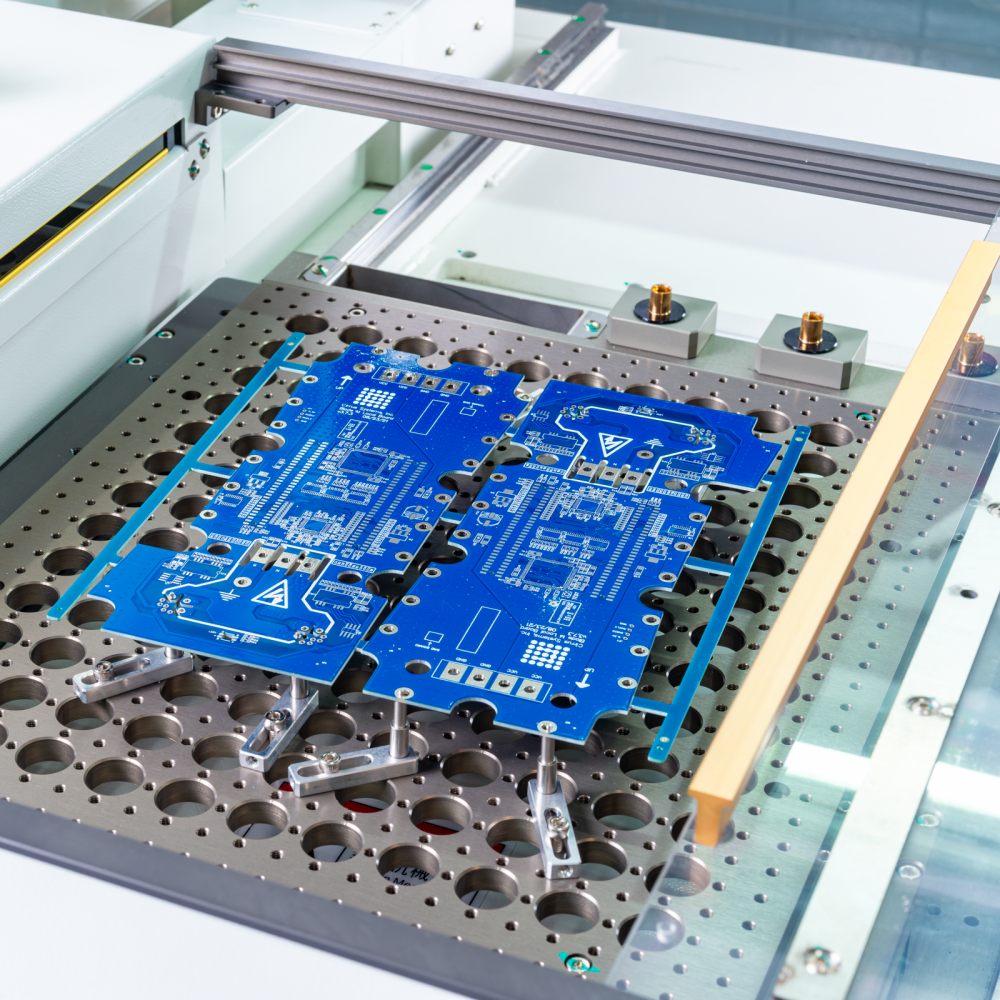

Platform rendszer
A platformrendszer Y-tengelyes vezérléssel rendelkezik csúszósínekkel és szervomotorokkal a kiváló stabilitás érdekében. A biztonsági intézkedések közé tartoznak a kétirányú vészleállító gombok, a szabványos biztonsági burkolat és a fényfüggönyök. Mindkét oldalon lévő indítógombot egyidejűleg kell megnyomni a biztonságos működés érdekében. A méhsejt porózus alap erős szívóerőt és kompatibilitást biztosít a különféle PCB-kkel. Ez a kétplatformos kialakítás támogatja a többfunkciós vagy speciális lámpatesteket, lehetővé téve a különböző kártyák hatékony kezelését, miközben megőrzi a kezelő biztonságát az offline PCBA routerben.

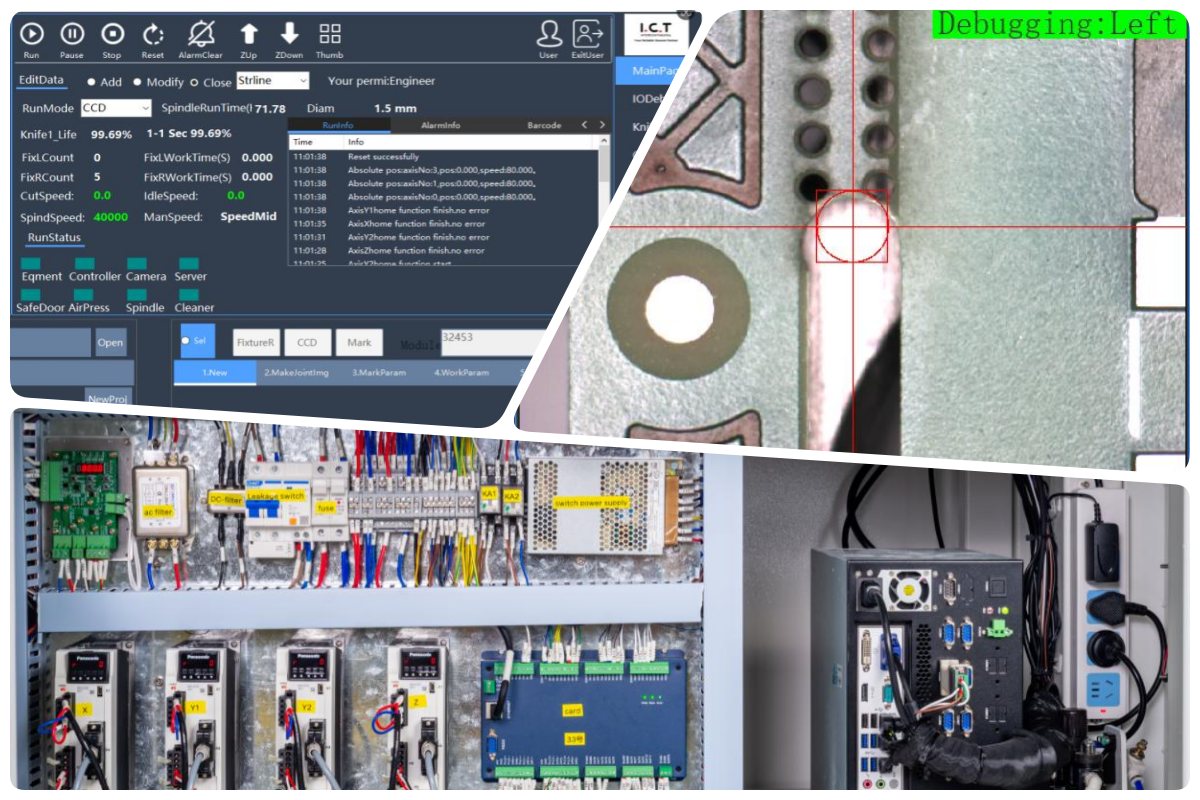

Irányító rendszer
A vezérlőrendszer egy ipari számítógépet használ dedikált CNC vezérlővel a nagy pontosság és stabilitás érdekében. Gyári beállításokban erős interferencia-elhárító képességet kínál. A termelési adatok nyomon követhetők a minőségirányítási naplójelentésekkel. Az interfész megfelel a CE szabványoknak, könnyen megtanulható, gyors programváltást tesz lehetővé. A koaxiális CCD valós idejű vizuális megfigyelést biztosít. Ezek az elemek megkönnyítik az offline PCBA router kezelését és egyenletes teljesítményének fenntartását.

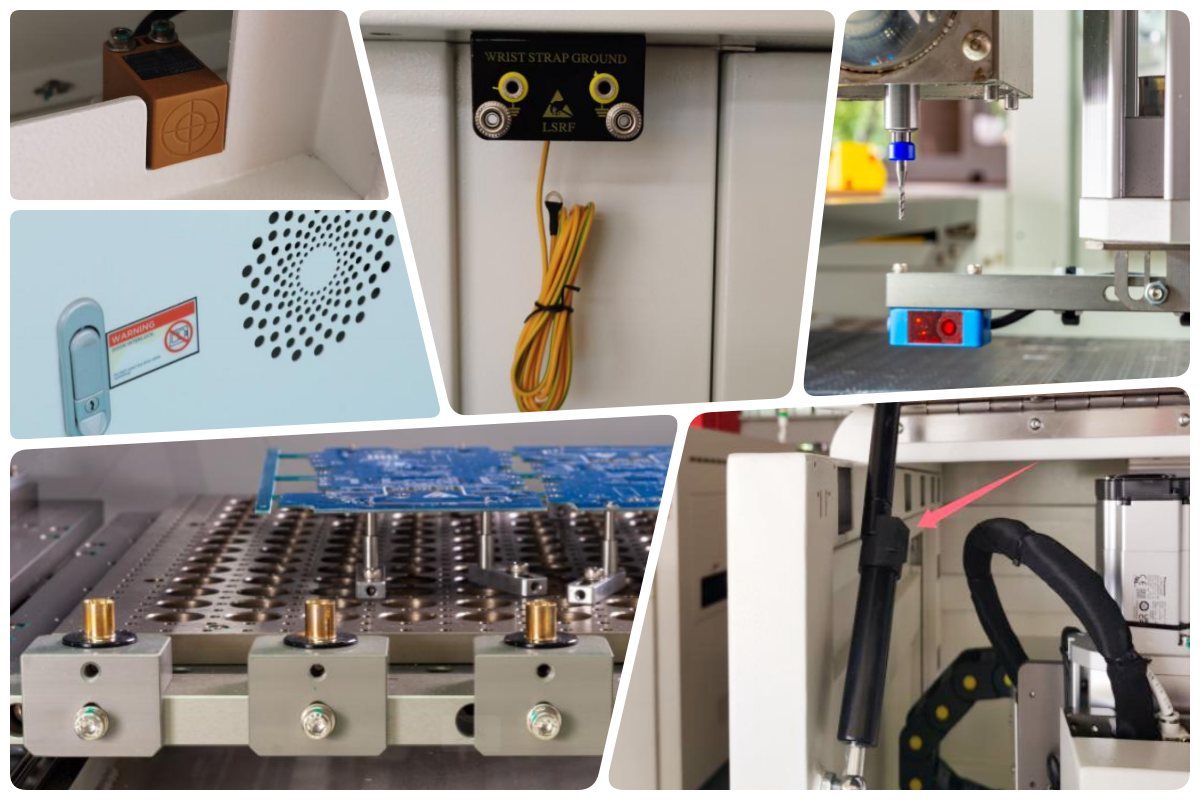

Részletek megjelenítése
A legfontosabb részletek közé tartozik a konvekciós ventilátor a hűtéshez, az oldalsó ajtó biztonsági érzékelői a védelem érdekében, valamint az ESD interfész a statikus károsodások elkerülése érdekében. Az opcionális automatikus szerszámcserélő támogatja a non-stop működést. A törött kést érzékelő érzékelő valós időben figyeli a vágó állapotát. Az önzáró pneumatikus rugóstagok stabil ajtótámasztást biztosítanak. Ezek az átgondolt kialakítások növelik a biztonságot, a kényelmet és a megbízhatóságot az offline PCBA router napi használatában.
| Specifikáció
| Modell | ICT-5700M | ICT-5700L | ICT-5700LL |
| PCB méret (dupla platform, különleges méret opcionális) | 290*350mm | 350*450mm | 450*500mm |
| PCB vastagság | 0,3-6,0 mm | ||
| Súly (porszívóval) | 1000 kg | ||
| Dimenzió | 1075*1430*1460mm | 1125*1530*1460mm | 1225*1530*1460mm |
| Porgyűjtési módszer | Porszívózás | ||
| A porszívó levegőmennyisége | 28-35 cm3/perc | ||
| Porszívó Méretek | 640*785*1760mm | ||
| A porgyűjtő feszültsége | 380V,50/60HZ,3kw | ||
| SMT vonali berendezések listája
Az IKT valódi kiváló minőségű PCBA gyártósort készít. A vákuumrakodó tisztítja a táblát. Az automatikus nyomtató beilleszti a megfelelő helyre. Placer set chip true. Sok zóna reflow forrasztás kemény. A jó AOI mindent rossznak talál. A vonal legyen feszes. Magas hozam. Költség alacsony. Nincs játék. Tedd a kemény munka autó egészségügyi fény. A tábla készen áll a való világra. Teljesen visszamentünk.
| Terméknév | Cél az SMT vonalban |
|---|---|
| SMT vonal | Kulcsrakész, teljes automata SMT összeszerelő sor |
| PCB rakodó | A csupasz PCB-ket automatikusan betölti a vonalra. |
| Forrasztott paszta nyomtató | A forrasztópasztát pontosan nyomtatja a nyomtatott áramköri lapokra. |
| Pick and Place Machine | Pontosan rögzíti az alkatrészeket a PCB-kre. |
| Újracsomagolási sütő | Megolvasztja a forraszt, hogy szilárd kötéseket hozzon létre. |
| Videó az ügyfelek sikeréről
Egy algériai, telefonkészülékekre szakosodott ügyfél kereste fel gyárunkat gépátvétel céljából. Több mint tíz nyomtatott áramköri panelt és alkatrészt hoztak. Csapatunk egy teljes gyártási bemutatót futott le a teljes SMT vonal használatával: teljesen automatikus nyomtató, SPI a forrasztás ellenőrzéséhez, RX-8 helyező a kis alkatrészekhez, RS-1R a nagyobb alkatrészekhez, tálca adagoló a pajzsburkolatokhoz, visszafolyó sütő, AOI a minőségellenőrzéshez, végül az ICT-5700 offline PCBA router a precíz táblaleválasztáshoz. A folyamat zökkenőmentesen lezajlott, nagy hatékonyságot és tiszta vágást bizonyítva. Az ügyfél elégedett volt az eredménnyel és a gép teljesítményével.
| Szerviz és képzési támogatás
Az ICT teljes körű támogatást kínál, beleértve a telepítést, a helyszíni képzést és a folyamatos karbantartást. Tapasztalt mérnökeink útmutatást nyújtanak a kezelőknek az offline PCBA router biztonságos és hatékony használatához. Részletes oktatást biztosítunk a programozásról, a szerszámcseréről és a napi gondozásról. A távsegítség és a gyors alkatrészellátás minimalizálja az állásidőt. A világszerte működő szervizközpontokkal gyors választ biztosítunk bármilyen problémára. Ez a teljes körű támogatás segít az ügyfeleknek a zökkenőmentes termelés és a maximális gépérték elérésében.
| Ügyfélbeszámolók
Sok ügyfél dicséri szakképzett mérnökeinket a gyors problémamegoldásért és professzionális útmutatásért. Nagyra értékelik berendezéseink megbízható teljesítményét és pontosságát. A biztonságos, gondos csomagolás biztosítja, hogy a gépek tökéletes állapotban érkezzenek meg. A kérdésekre adott gyors válaszok erős bizalmat építenek. Összességében az ügyfelek értékelik az ICT kiváló minőségét és kiváló támogatását
| Tanúsítványok és szabványok
Az ICT kulcsfontosságú tanúsítvánnyal rendelkezik, beleértve a CE-t a biztonságra, az RoHS-t a környezetvédelmi szabványokra és az ISO9001-et a minőségirányításra. Több szabadalom birtokában is vagyunk az innovatív technológiának. Ezek a tanúsítványok bizonyítják elkötelezettségünket a megbízható, biztonságos és kiváló minőségű termékek iránt, amelyek megfelelnek a globális követelményeknek.
| Az ICT vállalatról és a gyárról
Az ICT-nek saját K+F és termelési létesítményei vannak, nagy mérnökcsapattal. A cég gyorsan növekedett az elmúlt években, több mint 1600 ügyfelet szolgál ki több mint 72 országban. Modern gyárunk szigorú tesztelési folyamatokat és minőségirányítási rendszereket követ. Ez biztosítja, hogy minden gép, beleértve az offline PCBA útválasztót is, megfeleljen a magas követelményeknek. Az innovációra és a globális szolgáltatásra összpontosítunk az ügyfelek hosszú távú sikere érdekében.
