| Specifikáció | Részletek |
|---|---|

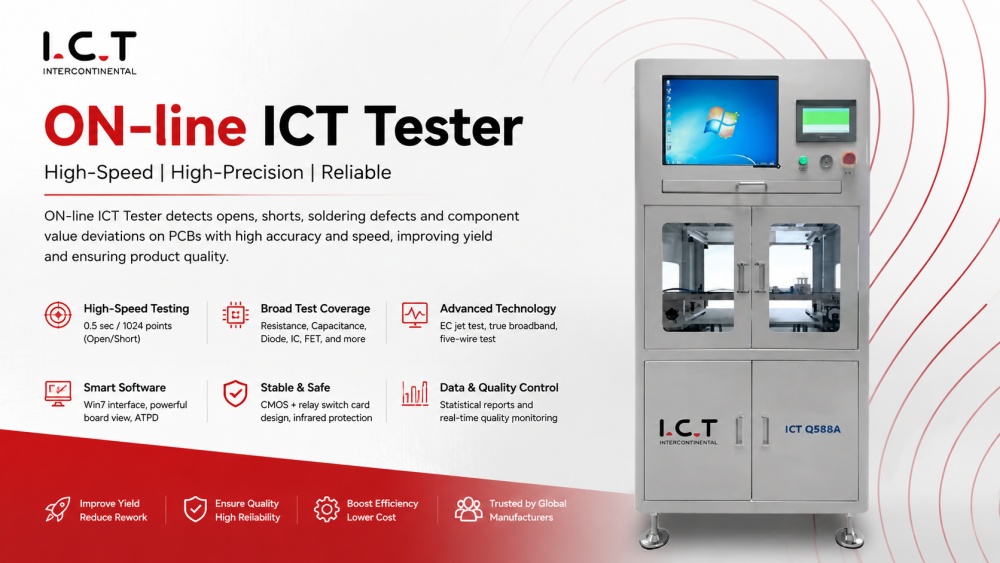

| Modell | ICT-Q588A |
| PCB méret | 500 mm x 350 mm (normál) |
| Tesztpontok | 256 pont (normál), 1024 pont (nem kötelező) |
| Teszt sebesség | 0,5 mp/1024 pont (nyitott/rövid) |
| 2 ms ~ 40 ms/lépés (komponens teszt) | |
| Kapcsolókártya | 128/port |
| Elszigetelt pontok | Tesztenként 10 lépés, automatikusan elkülöníthető |
| Teszttartomány | Ellenállás: 0,05 Ω ~ 100M Ω |
| Kapacitás: 1pf ~ 40MF | |
| Induktivitás: 1μH ~ 50H | |
| Diódák: 0,1V ~ 9V | |
| Zener dióda: 0,1V ~ 15V | |
| Tranzisztor: VCE telítés 3 terminálon | |
| FET: Három terminálos tesztek VDS-hez, CDS-hez, RD-hez (bekapcsolva) | |
| Jelforrás | AC: 10mVpp ~ 10Vpp, DC: ±10mV ~ ±7,5V |
| Teszt gyakorisága | AC: 100 ~ 100 KHz |
| Tápegység | AC: 220V, 50/60Hz, 3kW |
| Légnyomás | 3-6 kg/cm² |
| Dimenzió | 1000 mm x 750 mm x 1600 mm |
| Súly | kb. 350 kg |
| Operációs rendszer | Win 7 (angol verzió) |
| Processzor | Kétmagos 2,8 GHz vagy magasabb |
| Memória | 2 GB |
| Merevlemez | 1000 GB vagy több |
| Kijelző | 19 hüvelykes kijelző |
| Nyomtató | Epson nyugtanyomtató |
| Infravörös védelem | Igen |
* Az ICT folyamatosan dolgozik a minőségen és a teljesítményen, a specifikációk és a megjelenés külön értesítés nélkül frissíthető.
| SMT vonali berendezések listája
Az ICT átfogó SMT gyártósor-megoldásokat kínál, amelyek lefedik a teljes elektronikai gyártási folyamatot az elejétől a végéig. Rendszereink integrálják a táblakezelést, a forrasztópaszta-nyomtatást, a nagysebességű alkatrészek elhelyezését, az ellenőrzést, az újrafolyatásos forrasztást és a rugalmas panelbontási lehetőségeket, beleértve a NYÁK kézi szétválasztó router gépet a kisebb gyártási igényekhez. Teljes körű gyártervezéssel, berendezésválasztással, szakszerű telepítéssel, kezelői képzéssel, folyamatos optimalizálással támogatjuk ügyfeleinket. Ez a teljes körű megközelítés segíti az okostelefon-, autó-, orvosi- és fogyasztói elektronikai ipar gyártóit abban, hogy magasabb hatékonyságot, egyenletes minőséget és erős versenyelőnyt érjenek el a mai piacon.
| Terméknév | Cél az SMT vonalon |
|---|---|
| SMD PCB összeszerelő sor | Kulcsrakész, teljes automata SMT összeszerelő sor |
| SMT tártöltő | A csupasz PCB-ket automatikusan betölti a vonalra. |
| Forrasztópaszta nyomtató | A forrasztópasztát pontosan nyomtatja a nyomtatott áramköri lapokra. |
| SMT összeszerelő gép | Pontosan rögzíti az alkatrészeket a PCB-kre. |
| BGA reflow sütő | Megolvasztja a forraszt, hogy szilárd kötéseket hozzon létre. |
| Videó az ügyfelek sikeréről
2026-ban az ICT sikeresen szállított egy teljesen automatizált SMT gyártósort egy portugáliai ügyfélnek, amely autóelektronikára, különösen autólámpákra és vezérlőkre specializálódott. Az On-line ICT Testert tartalmazó sorozatot teljes mértékben integrálták más kulcsfontosságú berendezésekkel, mint például a pick-and-place gépekkel, a stencilező rendszerekkel és a reflow sütőkkel. Mérnökeink helyszíni telepítést és betanítást végeztek, biztosítva, hogy a sor működőképes és gyártásra optimalizálva legyen. Az ügyfél a gyártási hatékonyság és a minőség-ellenőrzés jelentős javulásáról számolt be, köszönhetően a tesztelőnek a gyártósorba történő zökkenőmentes integrálásának.
| Szerviz és képzési támogatás
Az ICT teljes körű SMT-megoldásokat kínál, amelyek az összes gépet integrálják a gyártási folyamatba, beleértve az On- -line ICT tesztert is. Mérnökeink az összes berendezés teljes telepítését, kalibrálását és integrációját végzik, biztosítva a zökkenőmentes kommunikációt és az optimalizált munkafolyamatot. Emellett mélyreható képzést is biztosítunk kezelőinek a gépkezelésről, a tesztelési eljárásokról és a hibaelhárításról. A hét minden napján 24 órában elérhető távoli támogatással biztosítjuk a gyártósor hatékony működését, maximalizálva az üzemidőt és minimalizálva a késéseket.
| Amit ügyfeleink mondanak
Az ICT on-line ICT tesztelője folyamatosan segítette az ügyfeleket termelési hatékonyságuk növelésében és az állásidő csökkentésében. Az áramkörön belüli tesztelés automatizálásával a rendszer zökkenőmentesen integrálódik a gyártósorba, javítva a tesztelés általános sebességét és pontosságát. Az ügyfelek értékelik a felhasználóbarát felületet, a meglévő rendszerekkel való zökkenőmentes integrációt és a tesztelő megbízható teljesítményét, amelyek mind hozzájárulnak a termelékenység növekedéséhez és a működési megszakítások csökkentéséhez.
| Tanúsítványok és szabványok
Az ICT On-line ICT Tester megfelel a nemzetközi szabványoknak, beleértve a CE, RoHS és ISO9001 szabványokat, biztosítva, hogy berendezéseink megfeleljenek a legmagasabb szintű biztonságnak, minőségnek és környezetvédelmi felelősségnek. Ezek a tanúsítványok megerősítik, hogy berendezéseink megbízhatóak, biztonságosak és megfelelnek a szabályozási szabványoknak, így megbízható megoldást kínálnak a PCB-tesztelési igényeire.
| Az ICT vállalatról és a gyárról
A több mint 20 éves tapasztalattal rendelkező ICT komplett SMT, DIP és Coating gyártósor-megoldások biztosítására specializálódott. Mérnökeink csapata szorosan együttműködik az ügyfelekkel gyártósoraik tervezése, telepítése és optimalizálása érdekében. A berendezések telepítésétől a folyamatos műszaki támogatásig biztosítjuk, hogy minden gép zökkenőmentesen működjön együtt. Teljes körű megoldásaink segítenek csökkenteni az állásidőt, növelni a termelés hatékonyságát és javítani a termékminőséget, támogatva a gyárakat több mint 70 országban.
Mi az In-Circuit Test (ICT)? Tudjon meg többet >>
