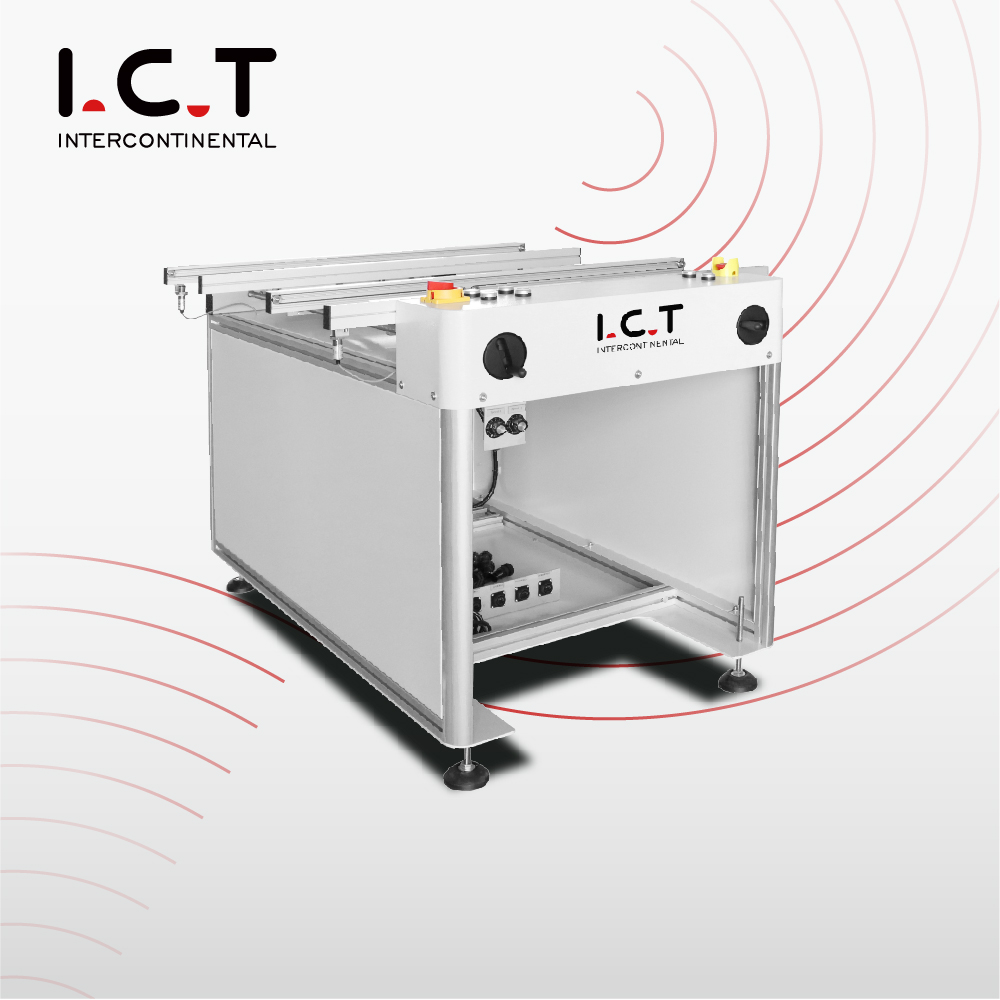

| Hatékony kétsínes selejtező szállítószalag a minőségi szétválasztáshoz
Az SMT gyártósoron a tábláknak előre kell haladniuk, egyesek azonban elkerülhetetlenül meghiúsítják az ellenőrzést. A Dual Rails Reject Conveyor közvetlenül szembesül ezzel a valósággal. Fogadja a PCB-ket az upstream gépektől, és megbízható érzékelők és kettős független sínek segítségével egy útvonalon irányítja a jó táblákat, míg a hibásakat egy külön selejt pályára irányítja. Ez az egyértelmű felosztás megakadályozza a keveredést, és szükségtelenné teszi a teljes vonal leállítását. A rendszer támogatja az egygombos szélességállítást mindkét sínen, és a tábla követelményeitől függően öv- vagy láncátvitelt kínál. Masszív alumínium szerkezettel és precíz vezérléssel készült, illúziók és szükségtelen bonyodalmak nélkül látja el funkcióját, biztosítva, hogy csak az elfogadható táblák haladjanak tovább, míg az elutasítottakat elkülönítik további felülvizsgálat céljából.
| Komplett SMT szállítószalag sorozat minden gyári elrendezéshez
Az ICT több mint tíz különböző SMT Conveyor modellt kínál, így az ügyfelek mindig megtalálják a tökéleteset. A szabványos összekötő szállítószalagok egyszerűen összekapcsolják a gépeket. Az ellenőrző változatok fényes LED-lámpákkal és porálló burkolattal rendelkeznek az egyszerű minőségellenőrzés érdekében. A teleszkópos és inga típusok értékes alapterületet takarítanak meg. A pufferelés és a többsávos modellek rendkívül nagy sebességű vonalakat kezelnek. A PCB Lift Conveyor simán mozgatja a táblákat a különböző padlószintek között. A nagy teherbírású láncos változatok biztonságosan szállítják a betöltött tárakat visszafolyás után. Minden modell személyre szabható hosszban, szélességben, sebességben és funkciókban – egy NYÁK-emelő szállítószalag vagy egy teljes intelligens sor, pontosan azt készítjük, amire szüksége van.
| Részletes termékjellemzők
Az alumínium sínek párhuzamosan és igazodva futnak, két független pályát támogatva eltérés nélkül. A vastagabb alaplemezek és a precíziós csavarok biztosítják a keretet a vibráció és a hosszú távú kopás ellen. Minden mechanikai elem szigorúan megfelel az ISO és CE szabványoknak. A kétsínes kialakítás lehetővé teszi a jó és a selejt táblák egyidejű kezelését, megőrzi a stabilitást folyamatos működés mellett is.
Az érzékelők minden táblát pontosan megvizsgálnak, és habozás nélkül meghatározzák annak útvonalát. A toronylámpák egyértelmű színekkel jelzik az állapotot mindkét sín esetében. A nagyfrekvenciás gombok megbízhatóan reagálnak ismételt aktiválásra. Az ESD védelem védi az érzékeny szerelvényeket a szétválasztási folyamat során. Az elektromos rendszer rendben van elrendezve, és egyértelműen működik.
A 7 hüvelykes érintőképernyő egyértelműen megjeleníti a lényeges adatokat. A PLC meghatározott kritériumok szerint hajtja végre az útválasztási döntéseket. A kezelők minimális lépésekkel állítják be a szélességet vagy a paramétereket. Az opcionális Industry 4.0 interfész szükség esetén lehetővé teszi a kommunikációt a szélesebb vonallal. A szoftverfrissítések ingyenesen és távolról is elérhetők. A vezérlés közvetlen marad, de képes kezelni az összetett elutasítási logikát.
Az ESD öv simán mozgatja a táblákat mindkét sínen a normál gyártás érdekében. A lánchajtás bekapcsol, ha nagyobb rakomány nagyobb tapadást igényel. Mindkét rendszer érzékelőkkel működik a pontos elválasztás érdekében. Az átviteli típusok közötti átállás a helyszínen egyszerű eljárást követ. A mozgás minden pályán egyenletes marad, megakadályozva a keresztszennyeződést.
| Reflow sütő specifikáció
| Paraméter | specifikáció |
|---|---|
| PCB szélessége | 50–400 mm (500 mm opcionális) |
| Szállítószalagmagasság | 900 ± 20 mm |
| Átviteli sebesség | 0,5-20 m/perc állítható |
| Tápegység | AC 220 V 50/60 Hz |
| Energiafogyasztás | 50-150 W |
| Irány | Balról jobbra (jobbról balra választható) |
| Öv anyaga | 3 mm-es ESD lapos szíj vagy lánc |
| Vezérlési mód | PLC + érintőképernyő |
| Egy gombos szélesség beállítása | Nem kötelező (teljes sor szinkronizálás) |
| CE biztonsági szabvány | Teljes burkolat + érzékelő védelem |
* Az ICT folyamatosan dolgozik a minőségen és a teljesítményen, a specifikációk és a megjelenés külön értesítés nélkül frissíthető.
| SMT vonali berendezések listája
Kiváló minőségű PCBA gyártósorunk fejlett berendezésekkel rendelkezik a hatékony és precíz PCB összeszerelés érdekében. A teljesen automatizált SMT sorozat tartalmaz egy rakodót, egy automatikus nyomtatót a forrasztópaszta pontos felhordásához, egy pick-and-place gépet a precíz alkatrészek elhelyezéséhez, egy újrafolyó sütőt a megbízható forrasztáshoz, valamint egy AOI rendszert az alapos hibavizsgálathoz. Ez a kiváló minőségű PCBA gyártósor zökkenőmentes működést, nagy megbízhatóságot és alacsony költségű SMT összeszerelést biztosít, megfelelve a különféle iparági követelményeknek.
| Ügyfél sikertörténete
Helyszíni üzembe helyezés Uruguayban
Két ICT-mérnök utazott Uruguayba, hogy támogassák egy intelligens elektromos fogyasztásmérő gyártósor beindítását. Az ügyfél egy komplett SMT-megoldást vásárolt, amely magában foglalja a tárbetöltőt, a 471-es és 481-es nyomtatókat, a Lyra622 rögzítőt, az AOI-t, a forgó szállítószalagot, a W2 visszafolyó sütőt, a több kétsínes selejtező szállítóegységet, a társzalagsorokat, a görgősorokat és a bull-eye munkaállomásokat. A csapat egy héten belül befejezte a telepítést, kalibrálta az elutasítási logikát, alaposan betanította a kezelőket, és ellenőrizte a teljes vonalat. A jó táblák most megszakítás nélkül áramlanak, míg a hibás táblák tisztán el vannak választva. Az ügyfél elismerte a rendszer egyértelmű teljesítményét és a mérnökök fegyelmezett, hatékony segítségét.
| Professzionális képzés és támogatás
Az ICT-nél a szolgáltatást a teljes SMT gyári megoldásunk szerves részének tekintjük. Átfogó képzést biztosítunk helyszíni és távoli egyaránt, valamint az élettartamra szóló szoftverfrissítéseket és a folyamatos technikai támogatást. Mérnökeink készen állnak arra, hogy szükség esetén 48 órán belül bárhová utazzanak a világon. Nyolc globális raktárban tárolt pótalkatrészekkel minimalizáljuk az állásidőt és biztosítjuk a hosszú távú működési stabilitást. Elkötelezettségünk a berendezések leszállításán túlmenően is segít ügyfeleinknek hatékony, jó minőségű termelési rendszereket fenntartani az idő múlásával.
| Ügyfél dicsérete
Az ügyfelek arról számolnak be, hogy a Dual Rails Reject Conveyor egyértelműen és megbízhatóan végzi el leválasztási feladatát. Sokan megjegyzik a jó és a selejt táblák közötti tiszta felosztást, a stabil átvitelt és a könnyű integrációt más SMT Machine PCB szállítószalagokkal. Nagyra értékelik a telepítés során nyújtott professzionális támogatást és a műszaki kérdésekre adott gyors választ. 'A vonal szükségtelen megállások nélkül halad az elutasító rendszernek köszönhetően' - ez egy általános megfigyelés. Ez a következetes visszajelzés tükrözi megoldásaink gyakorlati értékét valós termelési környezetben.
| Minősítésünk
Minden IKT-berendezés rendelkezik CE, RoHS és ISO9001 tanúsítvánnyal, amelyeket számos funkcionális fejlesztési szabadalom támaszt alá. Minden kétsínes selejt szállítószalag szigorú, 48 órás, teljes terhelésű öregedési teszten esik át a szállítás előtt. Ezek a tanúsítások és tesztelési eljárások bizonyítják komoly elkötelezettségünket a minőség, a biztonság és a folyamatos teljesítmény iránt az általunk világszerte szállított SMT Machine PCB szállítószalagokon.
| Rólunk és a gyárról
2012-es alapítása óta az ICT átfogó SMT-megoldásszolgáltatóvá fejlődött közel 90 alkalmazottal és egy modern, 12 000 m²-es gyárral a kínai Dongguanban. Saját kutatásainkat, tervezésünket és gyártásunkat szigorú minőségirányítási rendszerek szerint irányítjuk. Nyolc tengerentúli irodán keresztül több mint 1600 ügyfelet szolgálunk ki 72 országban, így folyamatosan bővülünk. Erősségünk nemcsak egyedi gépek, hanem teljes, megbízható SMT gyári megoldások szállításában rejlik, professzionális szolgáltatással és hosszú távú partnerséggel.
